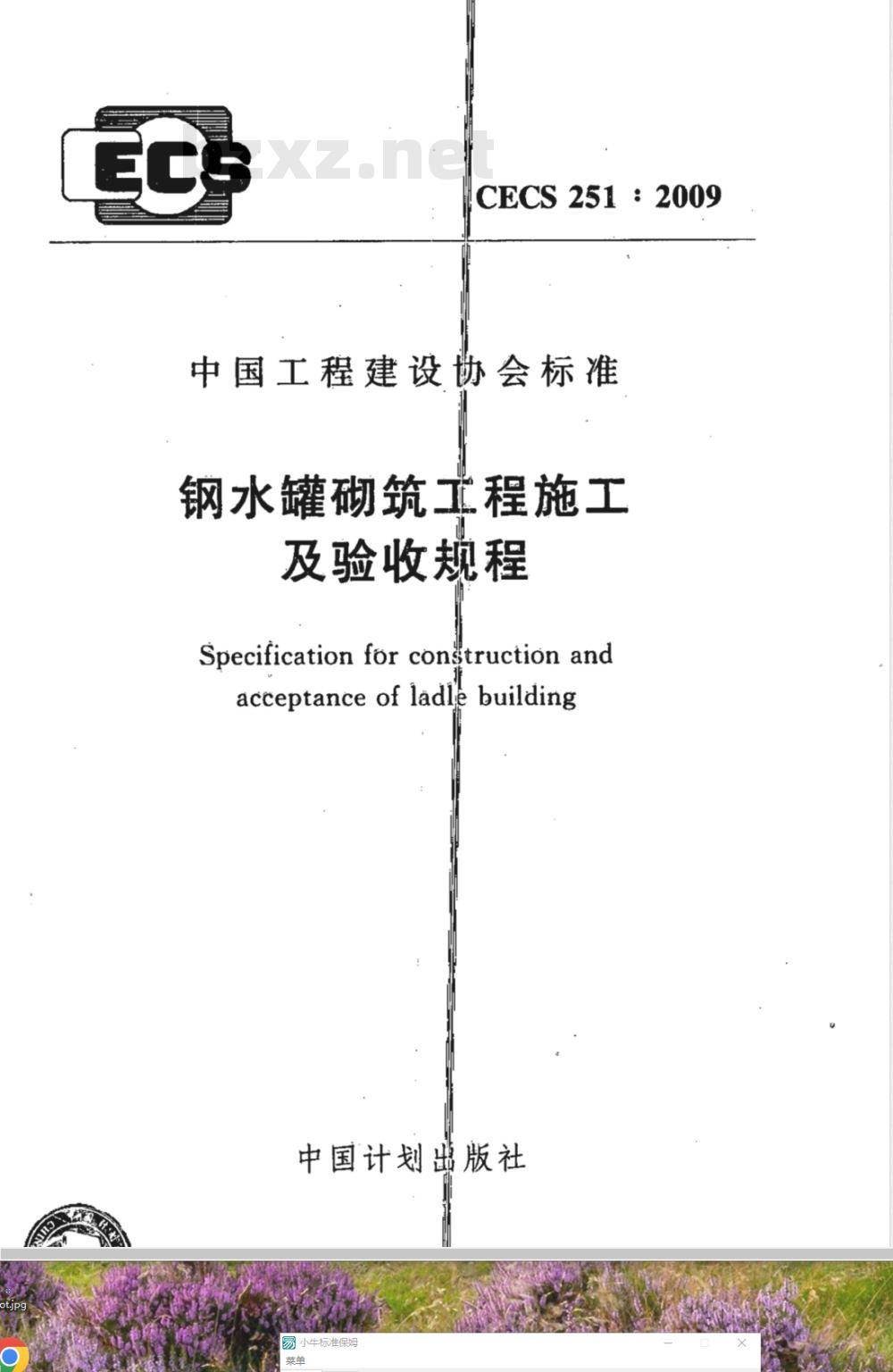

【其他行业标准】 钢水罐砌筑工程施工及验收规程

CECS 251 : 2009
中国工程建设协会标准
钢水罐砌筑工程施工
及验收规程
Specification for contruction andacceptance of ladle building中国计划出版社

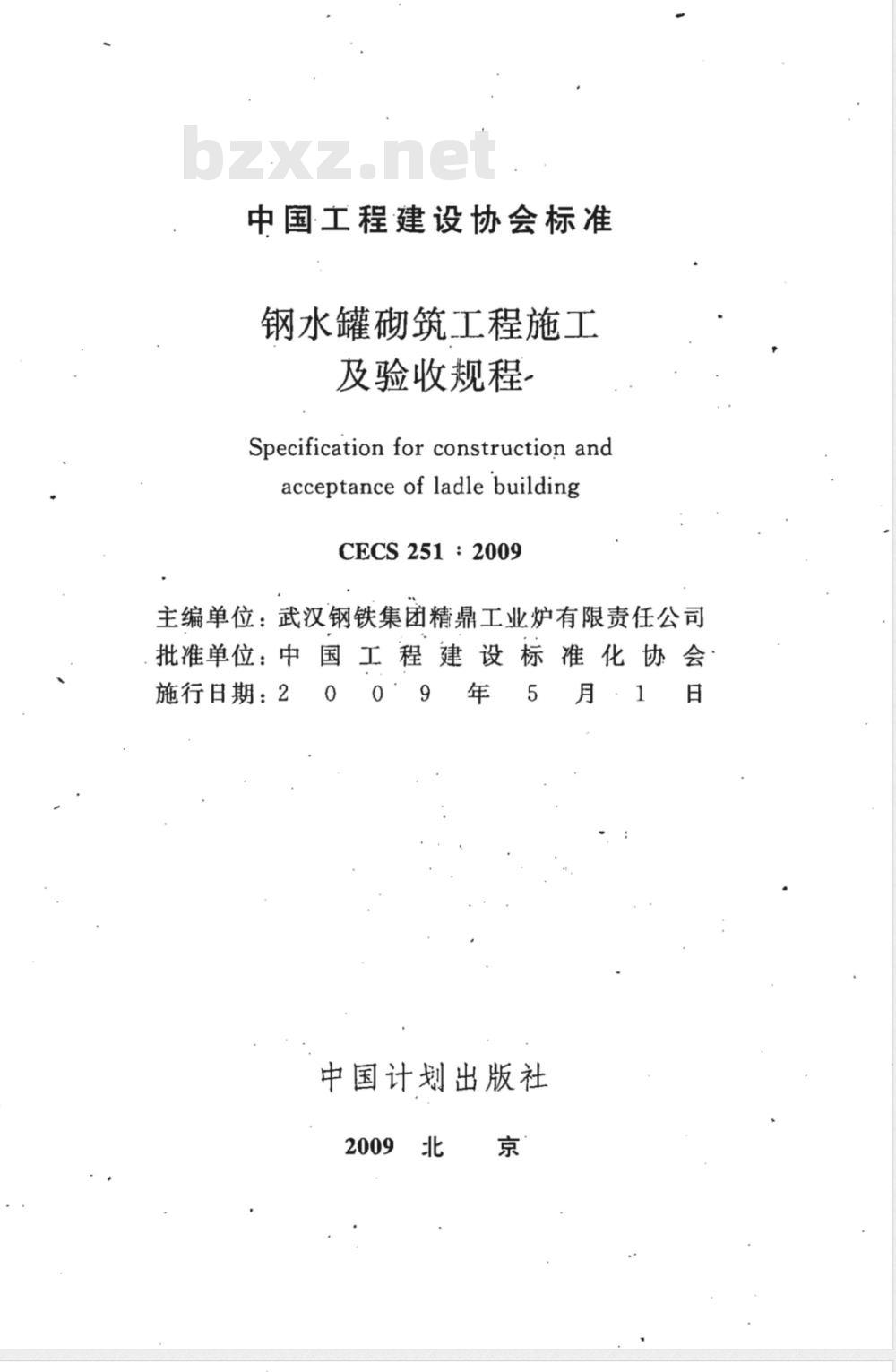

中国工程建设协会标准
钢水罐砌筑工程施工
及验收规程
Specification for construction andacceptance of ladlebuilding
CECS 251 : 2009
主编单位：武汉钢铁集团精鼎工业炉有限责任公司批准单位：中
施行日期：2
工程建设标准化协会
中国计划出版社

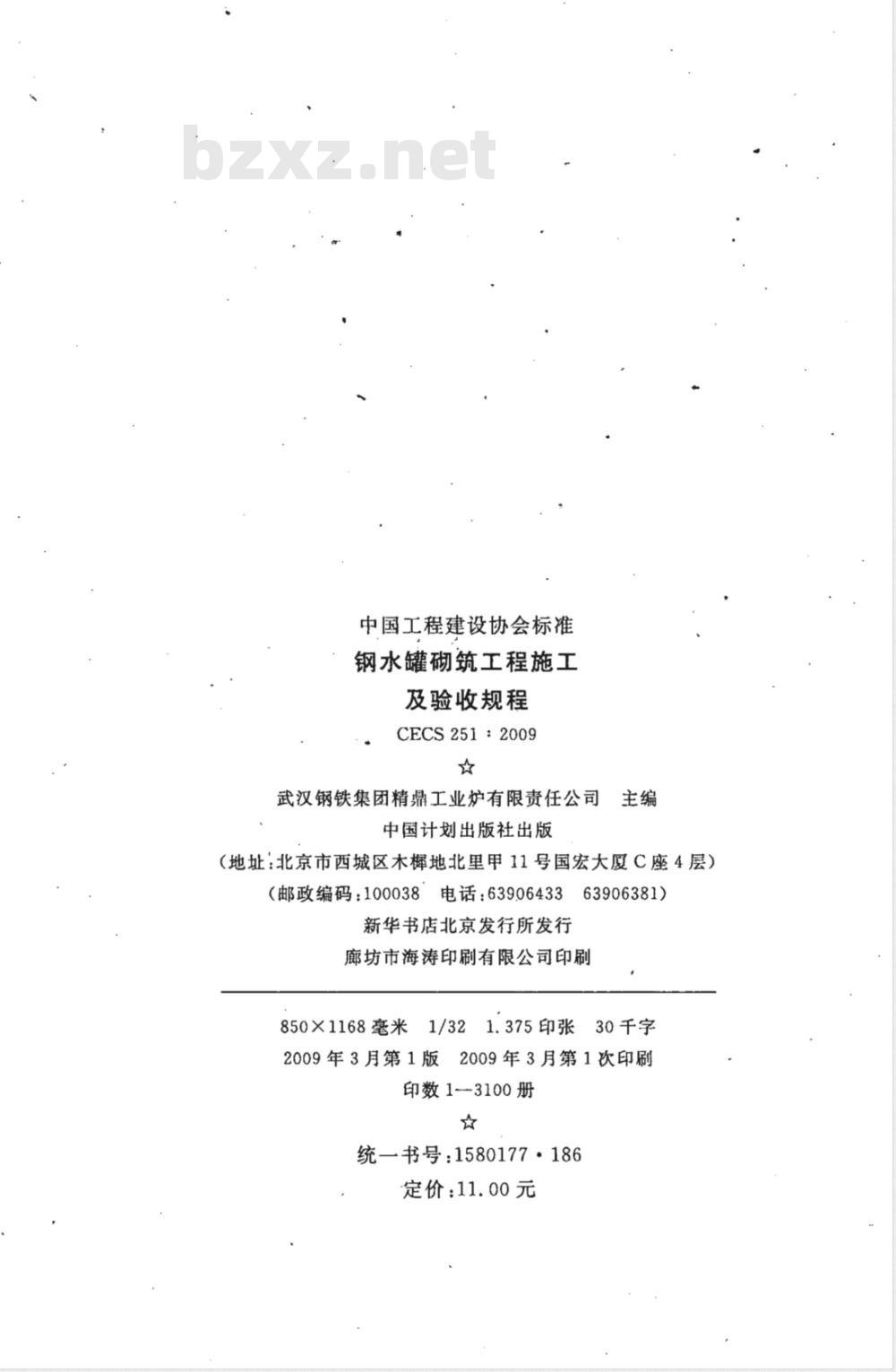

中国工程建设协会标准
钢水罐砌筑工程施工
及验收规程
CECS251：2009
武汉钢铁集团精鼎工业炉有限责任公司主编中国计划出版社出版
（地址：北京市西城区木地北里甲11号国宏大厦C座4层）（邮政编码：100038电话：6390643363906381）新华书店北京发行所发行
廊坊市海涛印刷有限公司印刷
850×1168毫米1/321.375印张
30千字
2009年3月第1版2009年3月第1次印刷印数1-3100册
统一书号：1580177·186
定价：11.00元

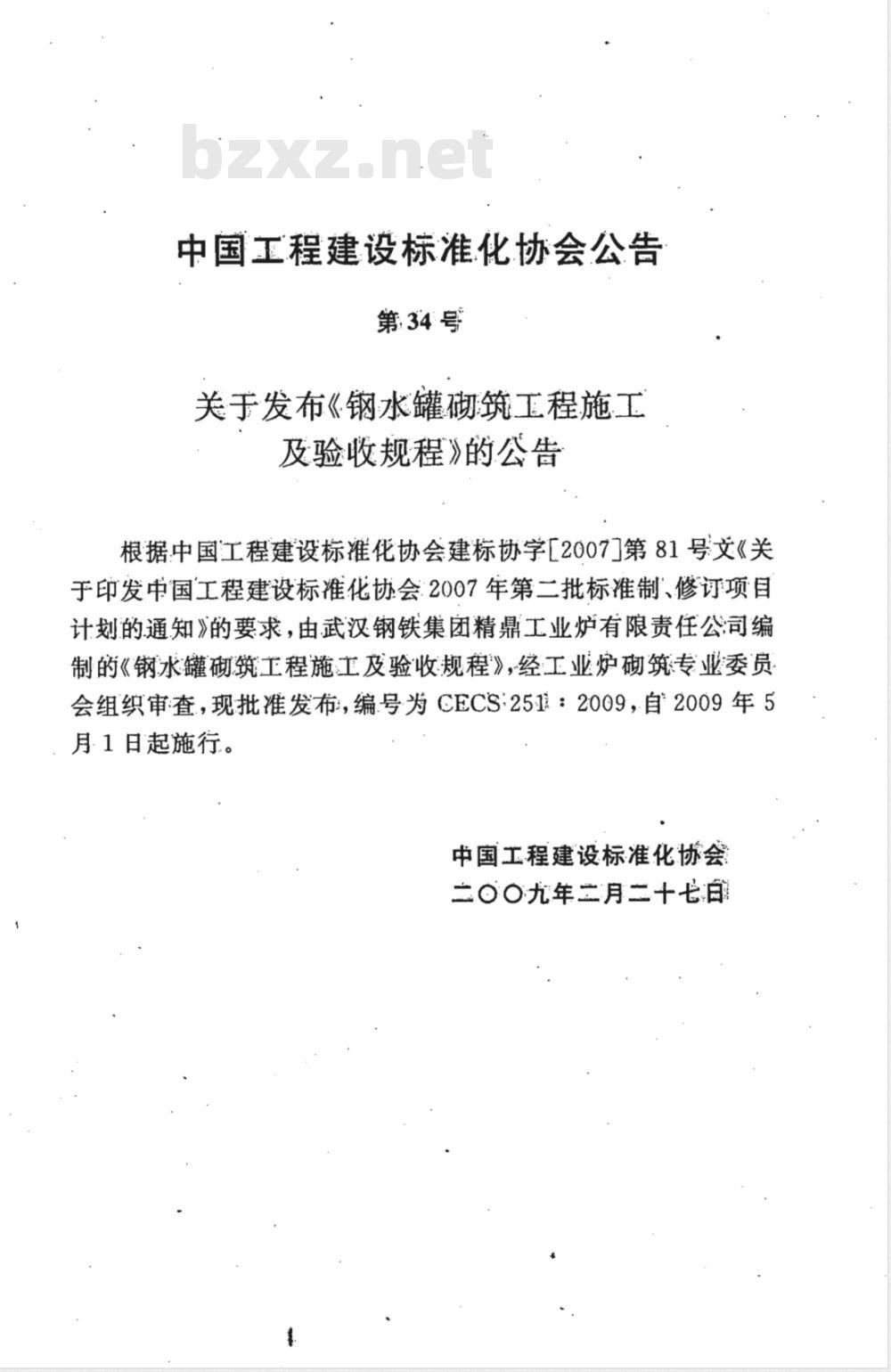

中国工程建设标准化协会公告
第34号
关于发布《钢水罐砌筑工程施工及验收规程》的公告
根据中国工程建设标准化协会建标协字[2007第81号文《关于印发中国工程建设标准化协会：2007年第二批标准制、修订项目计划的通知》的要求，由武汉钢铁集团精鼎工业炉有限责任公司编制的《钢水罐砌筑工程施工及验收规程》，经工业炉砌筑专业委员会组织审查，现批准发布，编号为CECS?251：2009，自2009年5月1日起施行。
中国工程建设标准化协会
二〇〇九年二月二十七白www.bzxz.net

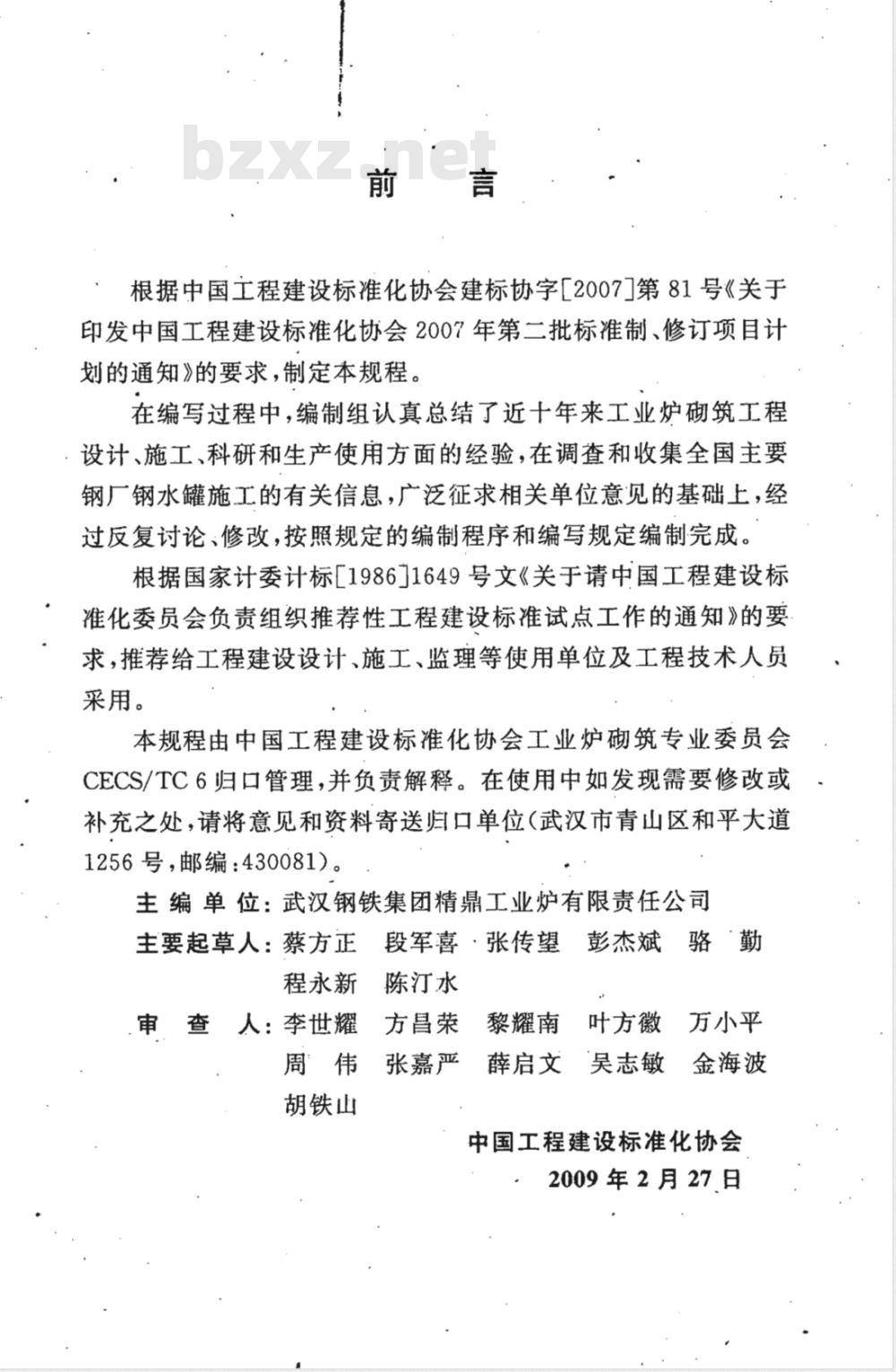

根据中国工程建设标准化协会建标协字[2007］第81号《关于印发中国工程建设标准化协会2007年第二批标准制、修订项目计划的通知》的要求，制定本规程，在编写过程中，编制组认真总结了近十年来工业炉砌筑工程设计、施工、科研和生产使用方面的经验，在调查和收集全国主要钢厂钢水罐施工的有关信息，广泛征求相关单位意见的基础上，经过反复讨论、修改，按照规定的编制程序和编写规定编制完成。根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，推荐给工程建设设计、施工、监理等使用单位及工程技术人员采用。
本规程由中国工程建设标准化协会工业炉砌筑专业委员会CECS/TC6归口管理，并负责解释。在使用中如发现需要修改或补充之处，请将意见和资料寄送归口单位(武汉市青山区和平大道1256号，邮编：430081）。
主编单位：武汉钢铁集团精鼎工业炉有限责任公司主要起草人：蔡方正
程永新
审查人：李世耀
胡铁山
彭杰斌骆‘勤
段军喜·张传望
陈汀水
方昌荣
张嘉严
黎耀南
叶方徽
薛启文
吴志敏
万小平
金海波
中国工程建设标准化协会
2009年2月27日
钢水罐的砌砖施工
一般规定
永久衬的砌筑
3.3工作衬的砌筑·
钢水罐的浇注施工
一般规定
永久衬的浇注
工作衬的浇注
罐沿的浇注
4.5水口、透气砖的浇注
钢水罐衬体的验收
·钢水罐衬体的烘烤
钢水罐衬体烘烤制度
“附录A
本规程用词说明
本规程引用标准名录
附：条文说明
（14）
General provisions
Content
Ladle construction by laying refractory bricks3. 1 'General requirement
3.2 Permanent lining. masonry (building)3.3Working lining masonry
4 Ladle construction by casting refractory castables4. 1 .General requirement
4.2Permanent lining Pouring
4: 3 Working lining pouring
4. 4Ladle tip pouring pouring4. 5Nozzle and porous plug brick pouringCheck and acceptance of ladle construction5
Baking of ladle lining
Appendix Baking schedule of ladle liningExplanation of wording in this specificationNormative Standards directory in this specification :Appendix Explanation of this Article2）
(12）
1.0.1为了规范钢水罐砌筑工程施工及验收行为，确保工程质量，制定本规程。
1.0.2本规程适用于钢水罐砌筑工程的施工及验收。1.0.3
钢水罐砌筑工程施工应符合国家现行的施工、验收、安全及环境保护标准的要求。
钢水罐砌筑工程应按设计图纸或经业主批准的设计变更通知书施工。
钢水罐砌筑所用材料的品种、牌号及规格应符合设计要求1.0.54
和国家现行有关标准的规定。
钢水罐砌筑工程应于钢水罐金属结构经检查合格(钢水罐1.0.6
衬体不全部更换时，保留衬体经检查合格），并签订工序交接证明书后，方可进行施工。
工序交接证明书应包括下列内容：1
钢水罐金属结构验收合格的证明；锚固件焊接质量的检查合格证明；保留衬体的尺寸测量记录及检查合格证明；保留衬体的可修复缺陷及修复方案；钢水罐中心线及标高基准板的测量记录；上道工序成果的保护要求。
钢水罐砌筑工程施工及验收除应遵守本规程外，尚应符合现行国家标准《工业炉砌筑工程施工及验收规范》GB50211和《工业炉砌筑工程质量验收规范》GB50309的有关规定。2.0.1
钢水罐
盛钢水的容器。
nozzle
钢水罐底部钢水流出的装置。
透气砖
porous plug brick
能让气体定向穿过的一种特制耐火砖。2.0.4
基准板
datum plate
水口座砖的承载基础钢板。
ladle bottom
，钢水罐的底部耐火衬体。
ladlewall
钢水罐的壁部耐火衬体。
ladletip
钢水罐罐壁最上部的一段耐火衬体。2.0.8
钢水罐永久衬
ladle permanent lining
钢水罐钢壳与工作衬之间的冷面耐火衬体。2.0.9
钢水罐工作衬
ladle working lining
接触钢水或熔渣的钢水罐热面耐火衬体。2.0.10
螺旋砌法
lining by spiral method
·用异形砖紧贴罐壁螺旋式向上砌筑的一种钢水罐罐壁砌筑方法。
2.0.11环形砌法
lining by annular method.
用楔形砖紧贴罐壁一环一环地依次向上砌筑的一种钢水罐罐壁砌筑方法。
钢水罐的砌砖施工
3.1一般规定
3.1.1耐火材料和其他筑炉材料应按现行有关的标准规范和技术条件进行验收、保管和运输。3.1.2受潮易变质的耐火材料（如镁质制品等），不得受潮。镁钙质制品应采用真空包装，施工前开封，开封后应在1天内使用完。3.1.3耐火泥浆的成分选择、调制与使用应符合现行国家标准《工业炉砌筑工程施工及验收规范》GB50211的有关规定。3.1.4湿砌砌体砖缝的泥浆饱满度应大于95%。检查数量：罐底每层抽查2～4处；罐壁每1.25m高检查1次，每次抽查2处。
检验方法：检查砖面与泥浆粘接面积；每处掀3块砖，取平均值。
注：耐火砌体干砌时，砖缝内应以相应的干耐火粉填满。检查数量应符合本条规定，检验方法应为观察检查。钢水罐砌体的砖缝厚度应符合表3.1.5的规定，其检查数3.1.54
量和检验方法应符合下列规定：表3.1.5钢水罐砌体的砖缝厚度
永久衬砌体
工作衬砌体
水口、透气砖
垂直缝
水平缝
砖缝厚度（mm)≤
检查数量：罐底砌体应逐层抽查，每层抽查2～4处；罐壁砌体每1.25m高检查1次，每次抽查2～4处。检验方法：在每处砌体的5m2表面上用塞尺检查10点，比规定砖缝厚度大50%以内的砖缝，Ⅱ类砌体不超过4点，Ⅲ类砌体不超过5点。
3.1.6砌筑耐火砖时，应使用木锤或橡胶锤找正，不得使用铁锤。耐火泥浆干滴后,不得敲击砌体。不得在砌体上砍凿砖，合门砖需加工时，应采用切砖机加3.1.7
钢水罐水口和透气砖等部位，应进行预砌筑。3.1.8
砌体应错缝砌筑，勾缝密实，砖面应平整、清洁。3.2永久衬的砌筑
I罐底
3.2.1罐底砌筑前，应检查水口基准板是否合格，并找平基础。按要求放设中心线。第一排砖的砌筑应以中心线为基准，3.2..23
并应符合设计角度。
3.2:3水口、透气部位应按设计要求预留方孔，罐底周边应留设30mm～50mm间隙，缝内应以捣打料填充密实。3.2.4第二层永久衬的砌筑方向应与第一层方向垂直，上、下层砖缝应交错。
3.2.5永久衬的标高应以水口座砖的基准板为准，标高误差应控制在0～十10mm之间。
罐底每层永久衬的表面平整误差每2m不应超过5mm。3.2.61
罐·壁
罐壁永久衬宜采用环法湿砌，内外层环缝应错中缝砌筑。3.2.7
第一层永久衬应紧靠罐壳砌筑，第二层永久衬应紧靠第一层永久衬砌筑。
3.2.8合门砖应仔细加工，分布均匀。上、下层合门砖的位置错开3～5块砖，合门应紧密。
同环内弧面应平整，相邻两砖的错牙不应超过3mm。
