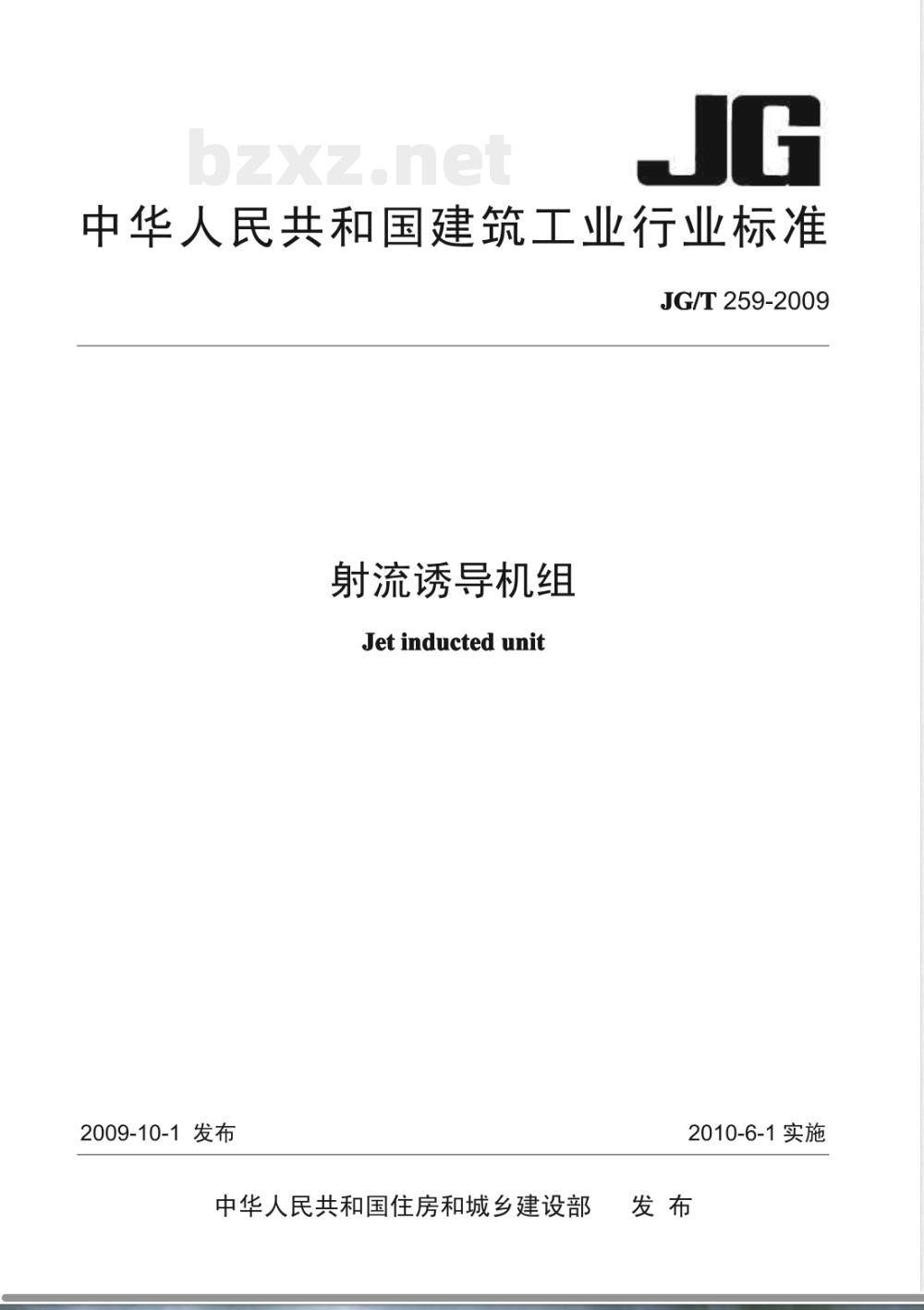

【建筑工业行业标准(JG)】 射流诱导机组

中华人民共和国建筑工业行业标准JG/T 259-2009
射流诱导机组
Jet inducted unit
2009-10-1 发布
中华人民共和国住房和城乡建设部2010-6-1实施

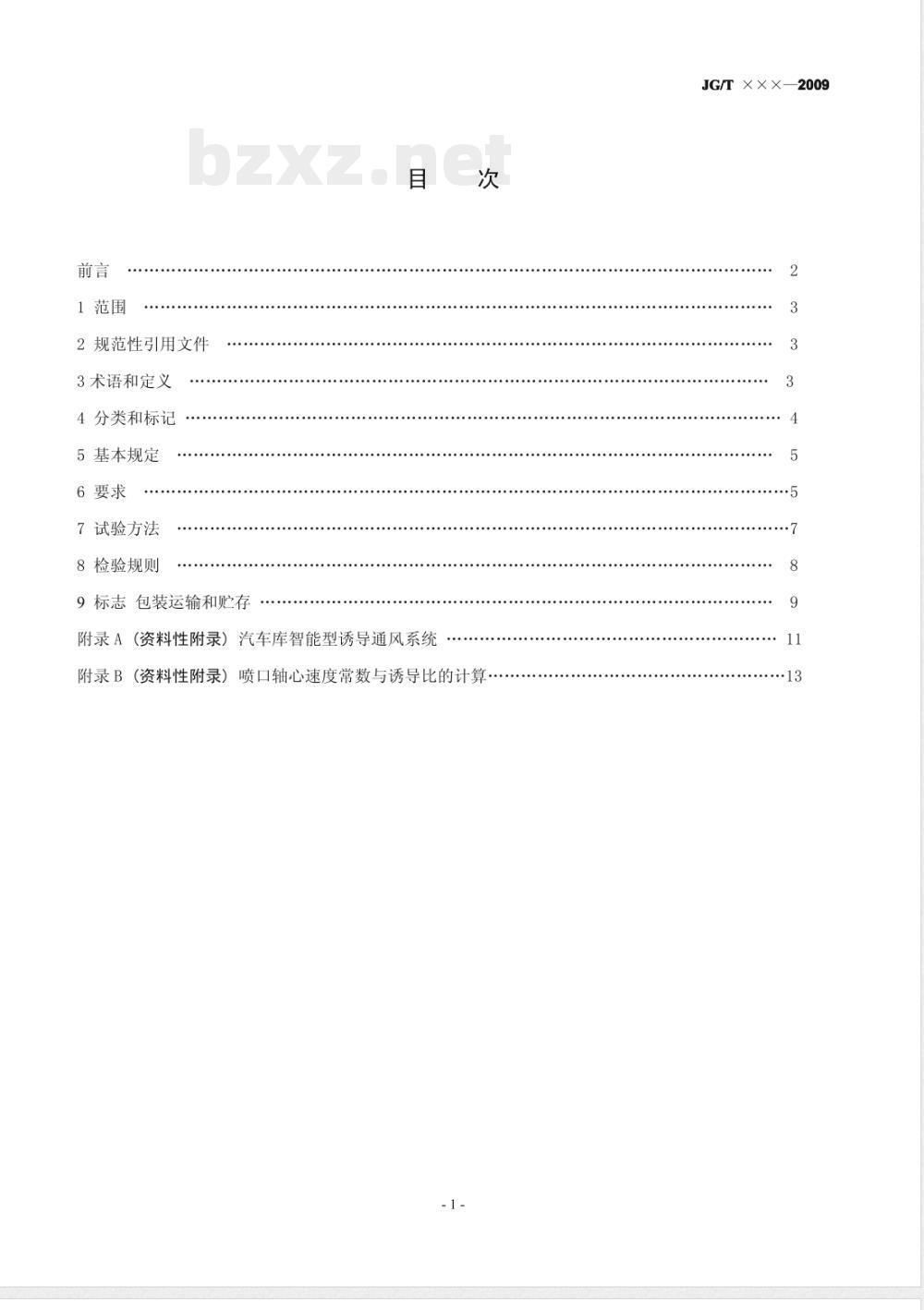

1范围
2规范性引用文件
3术语和定义
4分类和标记
5基本规定
6要求
7试验方法
8检验规则
9标志包装运输和贮存
附录A（资料性附录）汽车库智能型诱导通风系统次
附录B（资料性附录）喷口轴心速度常数与诱导比的计算·- 1 -
JG/T ×××—2009

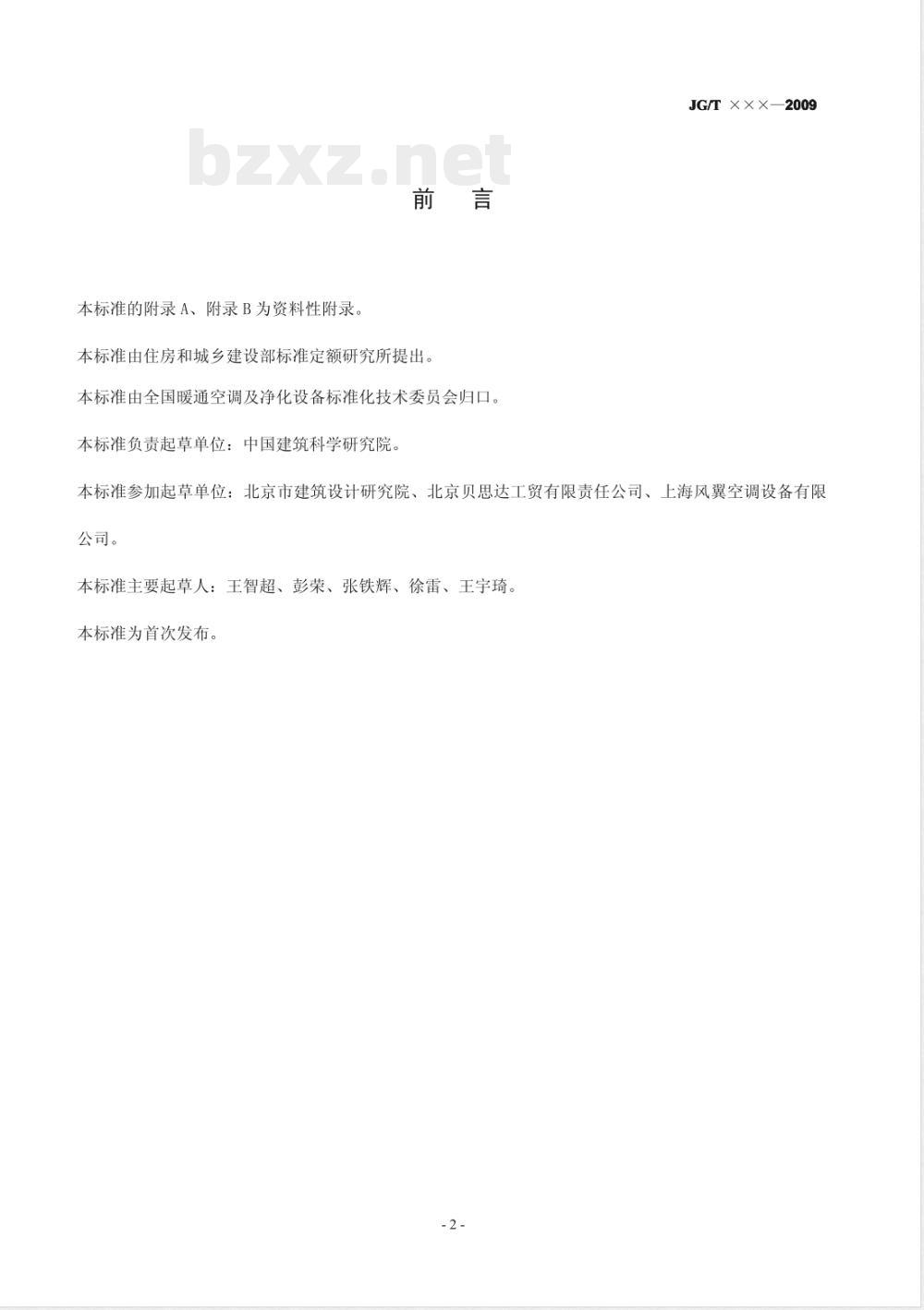

本标准的附录A、附录B为资料性附录。前言
本标准由住房和城乡建设部标准定额研究所提出。本标准由全国暖通空调及净化设备标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院。JG/T×××-2009
本标准参加起草单位：北京市建筑设计研究院、北京贝思达工贸有限责任公司、上海风翼空调设备有限公司。
本标准主要起草人：王智超、彭荣、张铁辉、徐雷、王宇琦。本标准为首次发布。

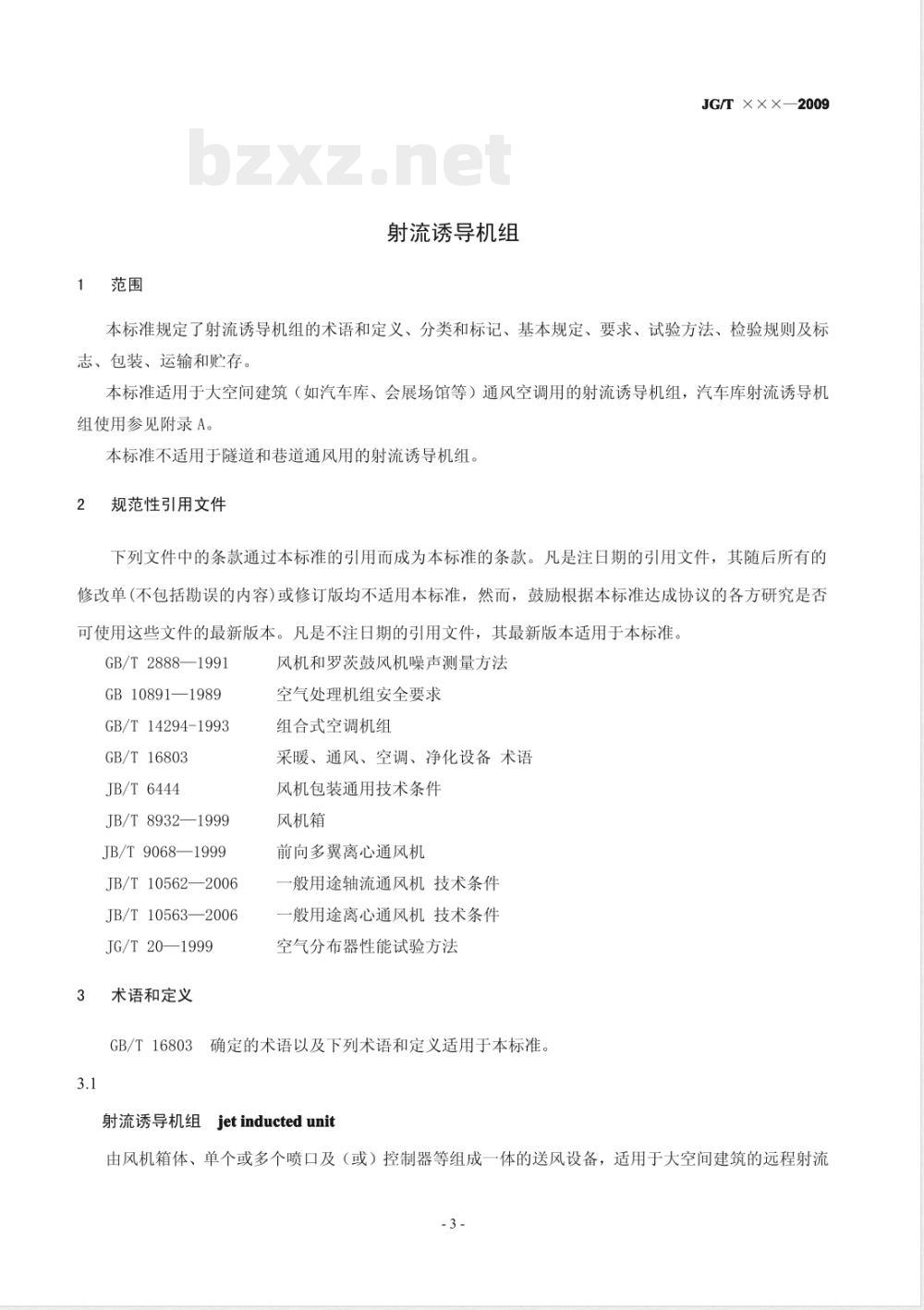

1范围
射流诱导机组
JG/T×××2009
本标准规定了射流诱导机组的术语和定义、分类和标记、基本规定、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于大空间建筑（如汽车库、会展场馆等）通风空调用的射流诱导机组，汽车库射流诱导机组使用参见附录A。
本标准不适用于隧道和巷道通风用的射流诱导机组。规范性引用文件
下列文件中的条款通过本标准的弓引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T 2888—1991
GB 10891—1989
GB/T14294-1993
GB/T16803
JB/T6444
JB/T8932—1999
JB/T 9068—1999
JB/T 10562—2006
JB/T10563—2006
JG/T20—1999
3术语和定义
风机和罗茨鼓风机噪声测量方法空气处理机组安全要求
组合式空调机组
采暖、通风、空调、净化设备术语风机包装通用技术条件
风机箱
前向多翼离心通风机
一般用途轴流通风机技术条件
一般用途离心通风机技术条件
空气分布器性能试验方法
GB/T16803确定的术语以及下列术语和定义适用于本标准。3.1
射流诱导机组jetinductedunit
由风机箱体、单个或多个喷口及（或）控制器等组成一体的送风设备，适用于大空间建筑的远程射流-3 -
诱导通风。

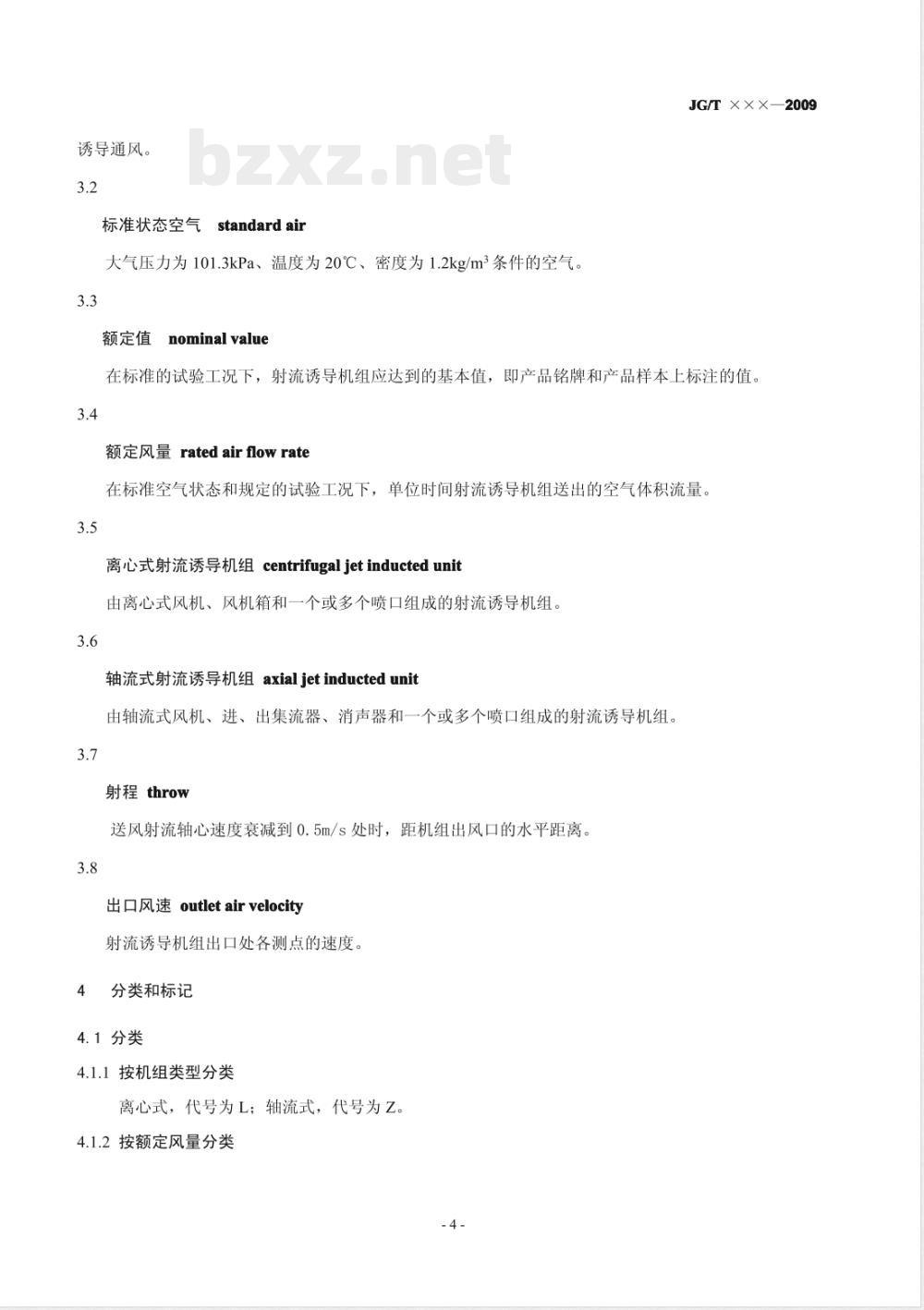

标准状态空气standard air
大气压力为101.3kPa、温度为20℃、密度为1.2kg/m3条件的空气。3.3
额定值
nominal value
JG/T ×××—2009
在标准的试验工况下，射流诱导机组应达到的基本值，即产品铭牌和产品样本上标注的值。3.4
额定风量ratedairflowrate
在标准空气状态和规定的试验工况下，单位时间射流诱导机组送出的空气体积流量。3.5
离心式射流诱导机组centrifugal jetinductedunit由离心式风机、风机箱和一个或多个喷口组成的射流诱导机组。3.6
轴流式射流诱导机组axial jetinductedunit由轴流式风机、进、出集流器、消声器和一个或多个喷口组成的射流诱导机组。3.7
射程throw
送风射流轴心速度衰减到0.5m/s处时，距机组出风口的水平距离，3.8
出口风速outletairvelocity下载标准就来标准下载网
射流诱导机组出口处各测点的速度。4
分类和标记
4.1分类
4.1.1按机组类型分类
离心式，代号为L；轴流式，代号为Z。4.1.2按额定风量分类
JG/T×××-2009
额定风量代号为4、4.5、5、5.5、6、7、8、9、10、12、14、16、18、20，其单位×10（m/h）4.1.3按喷口个数分类
单喷口，代号缺省；多喷口，代号表示喷口个数。4.1.4按控制型式分类
监控型式，代号为K，包括CO监控式，温度监控式，定时监控式；无监控，代号缺省。4.2标记
4.2.1射流诱导机组（以下简称机组）标记表示方法如下：SF
一控制型式
喷口个数
额定风量
机组类型
机组代号
4.2.2示例
SFL一8一3K，表示额定风量为800m3/h、3喷口的带监控离心式射流诱导机组；SFZ一12，表示额定风量为1200m3/h、单喷口的轴流式射流诱导机组。5基本规定
5.1机组应按本标准的规定，并按经规定程序批准的图纸和技术文件或按供需双方协议要求设计制造。5.2机组的整体强度和电气安全设计应保证使用安全。5.3在规定的工作条件下，机组风机的设计使用寿命不应少于10年，在第一次大修前的安全运转时间不应少于18000h。
5.4机组配套风机的质量应符合下列规定a)采用一般离心风机时，应符合JB/T10563一2006有关规定。b)采用一般轴流风机时，应符合JB/T10562一2006有关规定。c)采用前向多翼离心风机时，应符合JB/T9068一1999有关规定。d)采用其它风机时，应符合有关规定。6要求
6.1外观
6.1.1机组风箱外表面应无明显划伤，锈斑和压痕，表面光洁，喷涂层均匀，色调一致，无流痕、气泡和剥落。
6.1.2机组风箱体应清洁干净，箱体内无杂物。-5 -
JG/T ×××2009
6.1.3机组风箱体尺寸与样本标注尺寸偏差不应大于土3mm，喷口直径与标定尺寸偏差不应大于土1mm。6.2启动和运转
a）机组在85%的额定电压下，能正常启动和运转，检查零、部件有无松动，并无异常的杂音出现。b）加装CO感测器、温度监控、定时监控后，机组的启动和运转应正常、安全可靠。6.3额定风量
机组所配套喷口在全部开启的试验工况下，每个喷口风量检测值之和不应低于额定值（见表1规定值或样本值）的95%。
射流诱导机组基本性能参数要求规格代号
SFL—4
SFL—4.5
SFL—5
SFL—5.5
SFL—6
SFL—7
SFL—8
SFL—9
SFL—10
SFL—12
SFL—14
SFZ—10
SFZ—12
SFZ—14
SFZ—16
SFZ—18
SFZ—20
6.4额定射程
额定风量（m/h）
额定射程（m）
输入功率（W）
出口噪声[dB(A)］
在机组额定风量试验工况下，射程检测值不应低于额定值（见表1规定值）的90%。6.5输入功率
在机组额定风量试验工况下，输入功率检测值不应高于额定值（见表1规定值）的110%。6.6出口噪声
在机组额定风量试验工况下，机组出口噪声（A声声压级）检测值不应超过表1的规定值6.7机组振动
a）配套风机转速大于或等于960r/min时，机组振动速度最大值不大于4.5mm/s；b)配套风机转速小于960r/min时，机组振动速度最大值不大于3.5mm/s。-6 -
6.8电气安全
6.8.1泄漏电流
在工作温度下，正常使用中机组的泄漏电流不应超过5mA。6.8.2绝缘电阻
JG/T ×××—2009
机组应具有良好的电气绝缘性能，在带电部件与壳体之间的绝缘电阻不应低于2MQ6.8.3电气强度
机组应具有良好的电气强度性能，按GB10891一1989规定的试验方法下，应无击穿或闪烁现象出现。7试验方法
7.1外观检查
7.1.1外观检查以目测为准。
7.1.2尺寸偏差，应使用校准过的钢尺直接测量其尺寸。7.2启动运转
应符合JB/T8932-1999中6.2.1条的规定。在额定电压85%的条件下启动，稳定运转5min，切断电源停止运转，至少反复进行3次。
7.3额定风量
7.3.1试验工况
将机组配套的所有喷口置于开启的状态下，并使喷口出口平面处于正常位置。7.3.2机组出口速度测量
a）使用仪表：热电式风速计或其它电风速计，误差不大于土5%。b)出口速度测点布置：每个出口直径（d）均布5～7点，至少检测2个互成90°的直径。c)出口速度测量：测量每点的速度，计算出平均速度（V。），至少检测2次。7.3.3机组风量的确定
a)单个喷口风量按式(1)计算。
9, = 900元d
式中：9一某个单一喷口的风量；d一喷口出口直径；
一喷口出口风速。
b)机组风量等于多个喷口风量之和,见式（2）0=9 +9 +...+9
式中：0一机组总风量。
7.4额定射程
JG/T×××—2009
在6.2试验工况下，机组射程应按JG/T20一1999规定的方法进行试验。喷口射流的衰减的计算参见附录B。
7.5输入功率
在6.2进行试验的同时，直接测量电机的输入电流、电压或输入功率。7.6出口噪声
机组出口噪声应按GB/T2888-1991规定的方法进行试验。7.7机组振动
机组振动应按GB/T14294-1993规定的方法进行试验。7.8电气安全
机组的电气安全性能应按GB10891-1989规定的方法进行试验。7.8.1绝缘电阻
用500V、100MQ的电阻表测量机组各带电部件与非带电金属部件之间的绝缘电阻值。7.8.2电气强度
a)当对地电压高于30V时，机组带电部件与不带电金属部件之间加以1500V、50Hz的交流电压，耐压1.0min后，应无击穿或闪烁。b）当对地电压低于30V时，可加以500V、50Hz的交流电压，耐压1.0min后，应无击穿或闪烁。8检验规则
8.1检验项目
射流诱导机组检验项目应符合表2的标准。表2射流诱导机组检验项目
检验项目名称
外观检查
启动运转
额定风量
额定射程
输入功率
出口噪声
机组振动
电气安全
本标准所属条款
6.1和7.1
6.2和7.2
6.3和7.3
6.4和7.4
6.5和7.5
6.6和7.6
6.7和7.7
6.8和7.8
型式检验
出厂检验
8.2检验分类
8.2.1出厂检验
a)每台机组必须经制造方检验部门检验合格，并附有质量检验合格证方可出厂。b)每台机组应按表2所列项目进行检验。JG/T ×××—2009
c)表2中第5、6、7、8四项每年至少作一次抽样检验，同型号规格的不得少于1台。8.2.2型式检验
8.2.2.1有下列情况之一时，应进行型式检验a)试制新产品定型时；
b)停产一年以上，恢复生产时；c)批量生产时，每二年进行一次；d)产品有较大改变，影响产品性能时；e)国家质量监督机构提出型式检验时。8.2.2.2机组的型式检验应按表2所列项目进行。8.2.2.3型式检验抽样数量：
在出厂检验合格品中抽取，批量少于200台时，抽取1台，批量超过200台时，抽取2台。8.3判定规则
8.3.1按表2规定的检验项目，主项1项或次项2项不合格，则判机组不合格8.3.2对于抽取批量机组检验时，有一台不合格，则再加倍台数抽取；如检验后仍有一台不合格，则判定该批机组不合格。
9标志、包装、运输和购存
9.1标志
9.1.1在产品的明显部位应设有铭牌，其内容包括a)名称和型号、规格；
b)主要技术参数（额定风量、射程、噪声、额定电压、输入功率等）；c)外形尺寸：长×宽×高；
d)机组重量；
e)出厂编号、出厂日期：
f)制造商名称、商标。
9.1.2机组应标明风机的转向，并在接线盒上标明电气接线图。-9-
2包装
JG/T×××-2009
机组包装应符合JB/T6444的规定，应按装箱单的编号、项目及件数进行包装。允许采用纸箱包装，但必须保证在运输中防雨防潮。包装箱的外形尺寸不得超过运输部门的规定。运输和购存
机组的运输应符合陆路和水陆的要求，运输过程中不应碰撞，并应防雨淋。机组应贮存在干燥环境中，以免电机受潮。- 10 -
