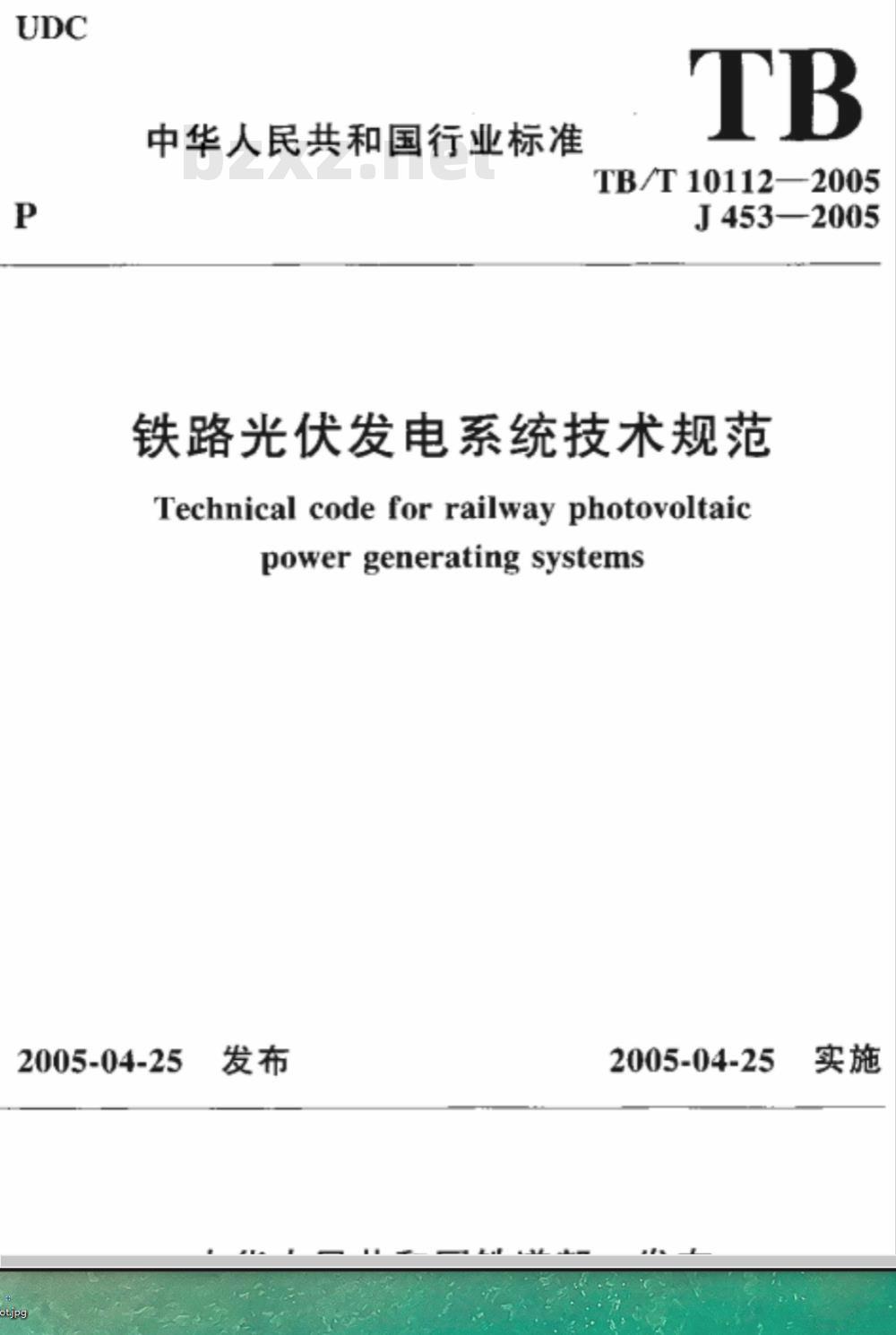

【行业标准】 铁路光伏发电系统技术规范

中华人民共和国行业标准
TB/T10112—2005
J453—2005
铁路光伏发电系统技术规范
Technical code for railway photovoltaicpowergeneratingsystems
2005-04-25
2005-04-25

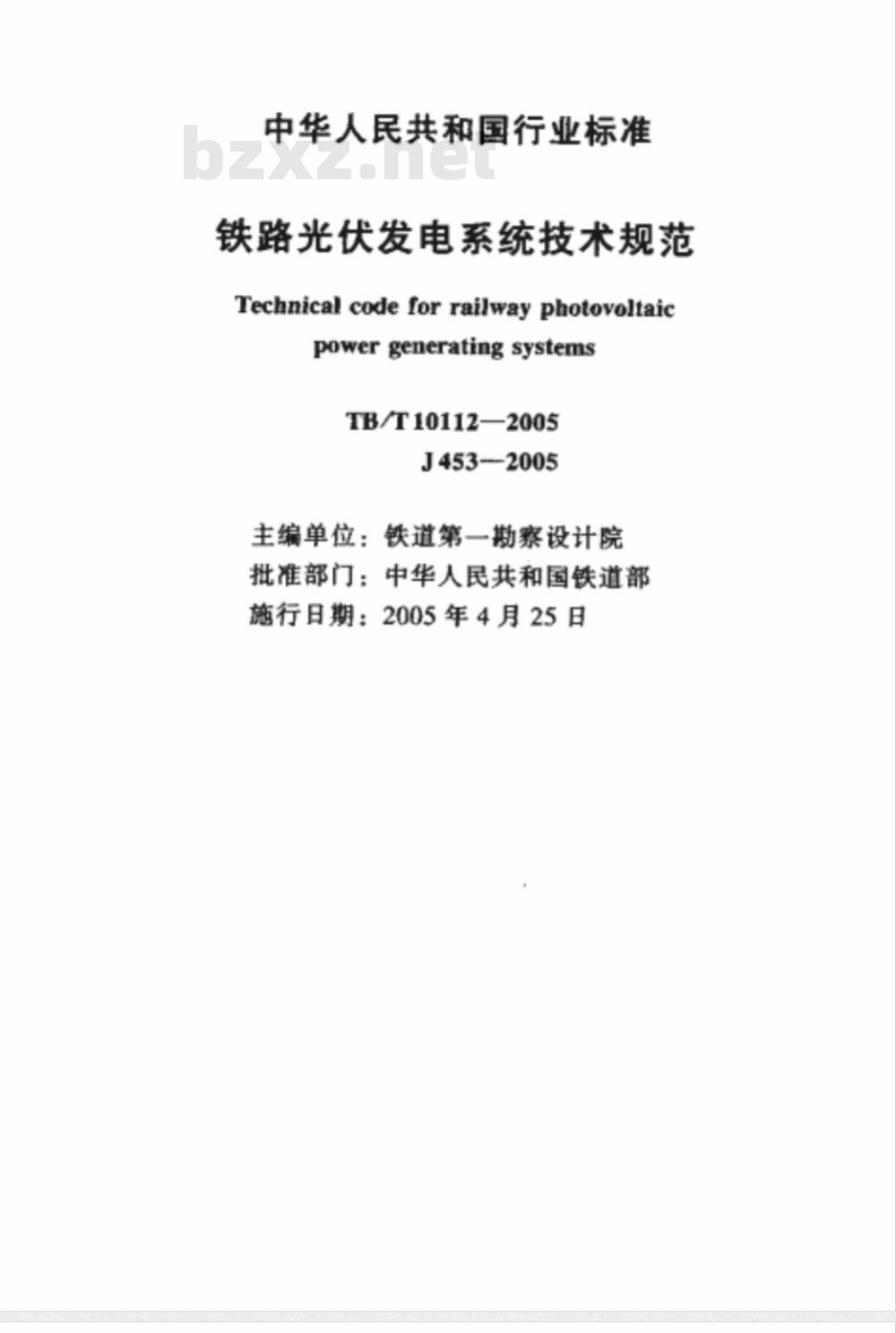

中华人民共和国行业标准
铁路光伏发电系统技术规范
Technical code for railway photovoltaicpowergenerating systems
TB/T10112—2005
J453--2005
主编单位：铁道第一勘察设计院批准部门：中华人民共和国铁道部施行日期：2005年4月25日

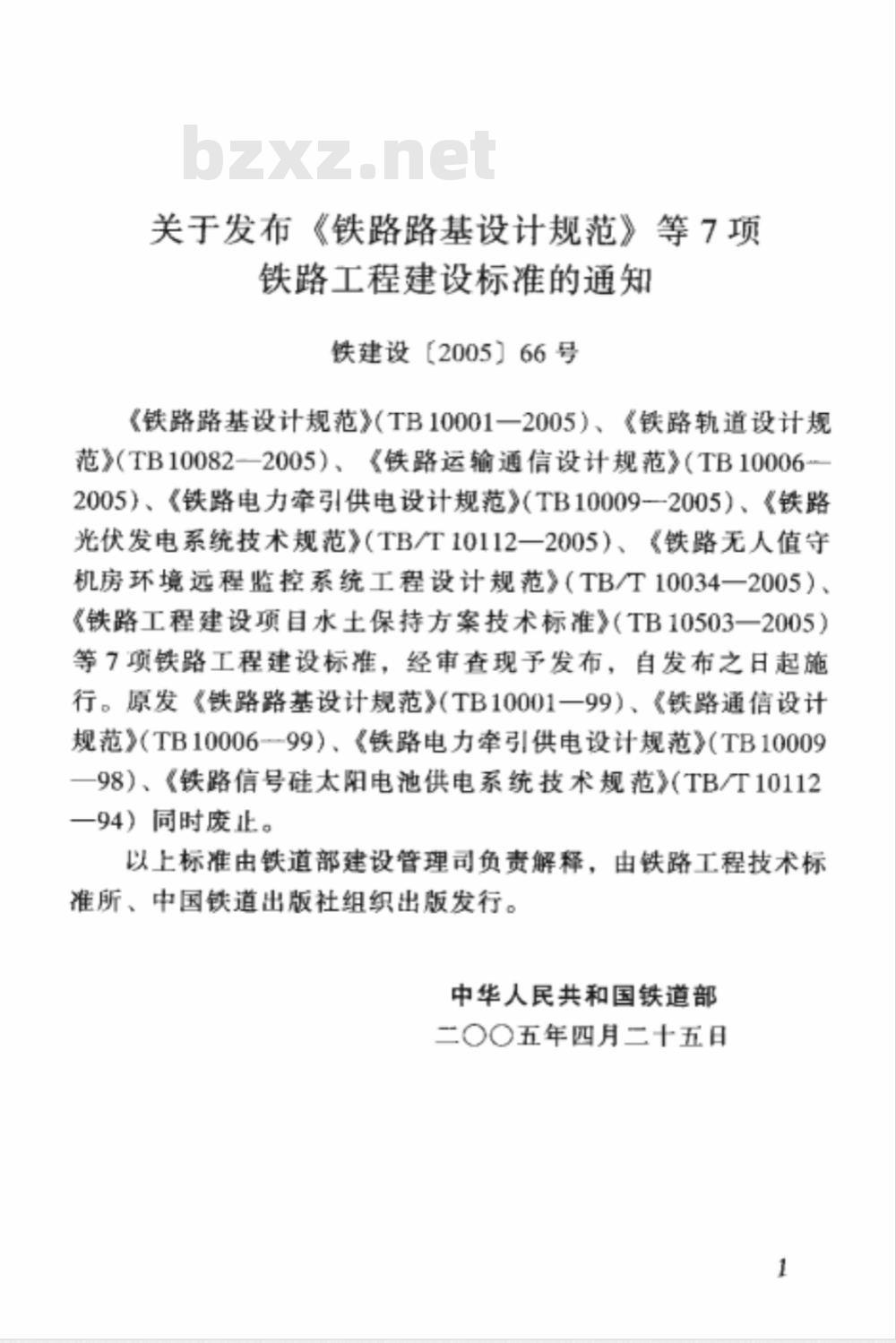

关于发布《铁路路基设计规范》等7项铁路工程建设标准的通知
铁建设【2005】66号
《铁路路基设计规范》（TB10001一2005）、《铁路轨道设计规范》（TB10082一2005）、《铁路运输通信设计规范》（TB10006-2005）、《铁路电力牵引供电设计规范》（TB10009一2005）、《铁路光伏发电系统技术规范》（TB/T10112一2005）、《铁路无人值守机房环境远程监控系统工程设计规范》（TB/T10034一2005）、《铁路工程建设项目水土保持方案技术标准》（TB10503一2005）等7项铁路工程建设标准，经审查现予发布，自发布之日起施行。原发《铁路路基设计规范》（TB10001一99）、《铁路通信设计规范》（TB10006一99）、《铁路电力牵引供电设计规范》（TB10009一98）、《铁路信号硅太阳电池供电系统技术规范》（TB/T10112一94）同时废止。
以上标准由铁道部建设管理司负责解释，由铁路工程技术标准所、中国铁道出版社组织出版发行。中华人民共和国铁道部
二〇〇五年四月二十五日

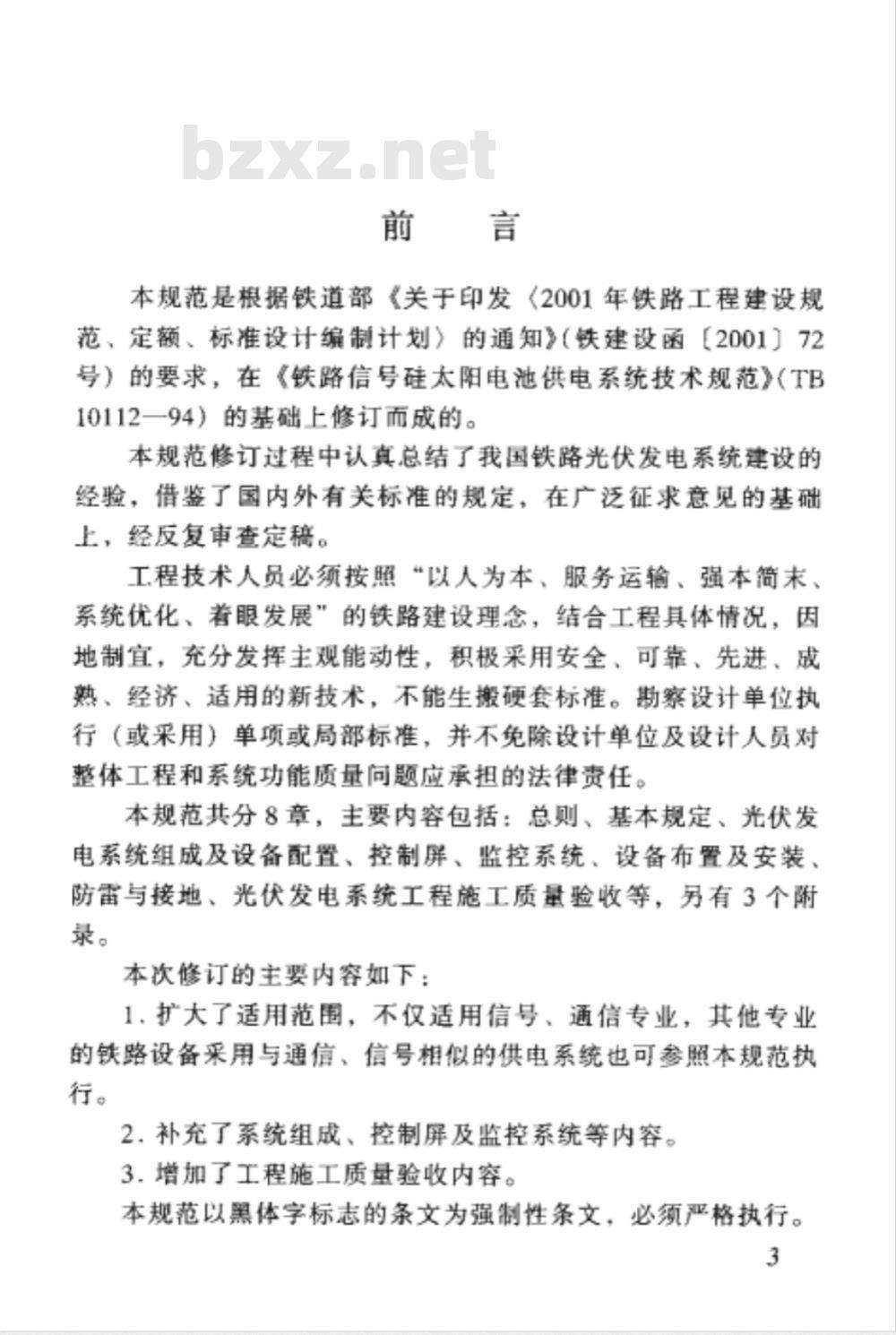

本规范是根据铁道部《关于印发《2001年铁路工程建设规范、定额、标准设计编制计划》的通知》（铁建设函【2001】72号）的要求，在《铁路信号硅太阳电池供电系统技术规范》（T日10112一94）的基础上修订而成的。本规范修订过程中认真总结了我国铁路光伏发电系统建设的经验，借鉴了国内外有关标准的规定，在广泛征求意见的基础上，经反复审查定稿。
工程技术人员必须按照“以人为本、服务运输、强本简末、系统优化、着眼发展”的铁路建设理念，结合工程具体情况，因地制宜，充分发挥主观能动性，积极采用安全、可靠、先进、成熟、经济、适用的新技术，不能生搬硬套标准。勘察设计单位执行（或采用）单项或局部标准，并不免除设计单位及设计人员对整体工程和系统功能质量问题应承担的法律责任。本规范共分8章，主要内容包括：总则、基本规定、光伏发电系统组成及设备配置、控制屏、监控系统、设备布置及安装、防雷与接地、光伏发电系统工程施工质量验收等，另有3个附录。
本次修订的主要内容如下：
1.扩大了适用范围，不仅适用信号、通信专业，其他专业的铁路设备采用与通信、信号相似的供电系统也可参照本规范执行。
2.补充了系统组成、控制屏及监控系统等内容。3.增加了工程施工质量验收内容。本规范以黑体字标志的条文为强制性条文，必须严格执行。3

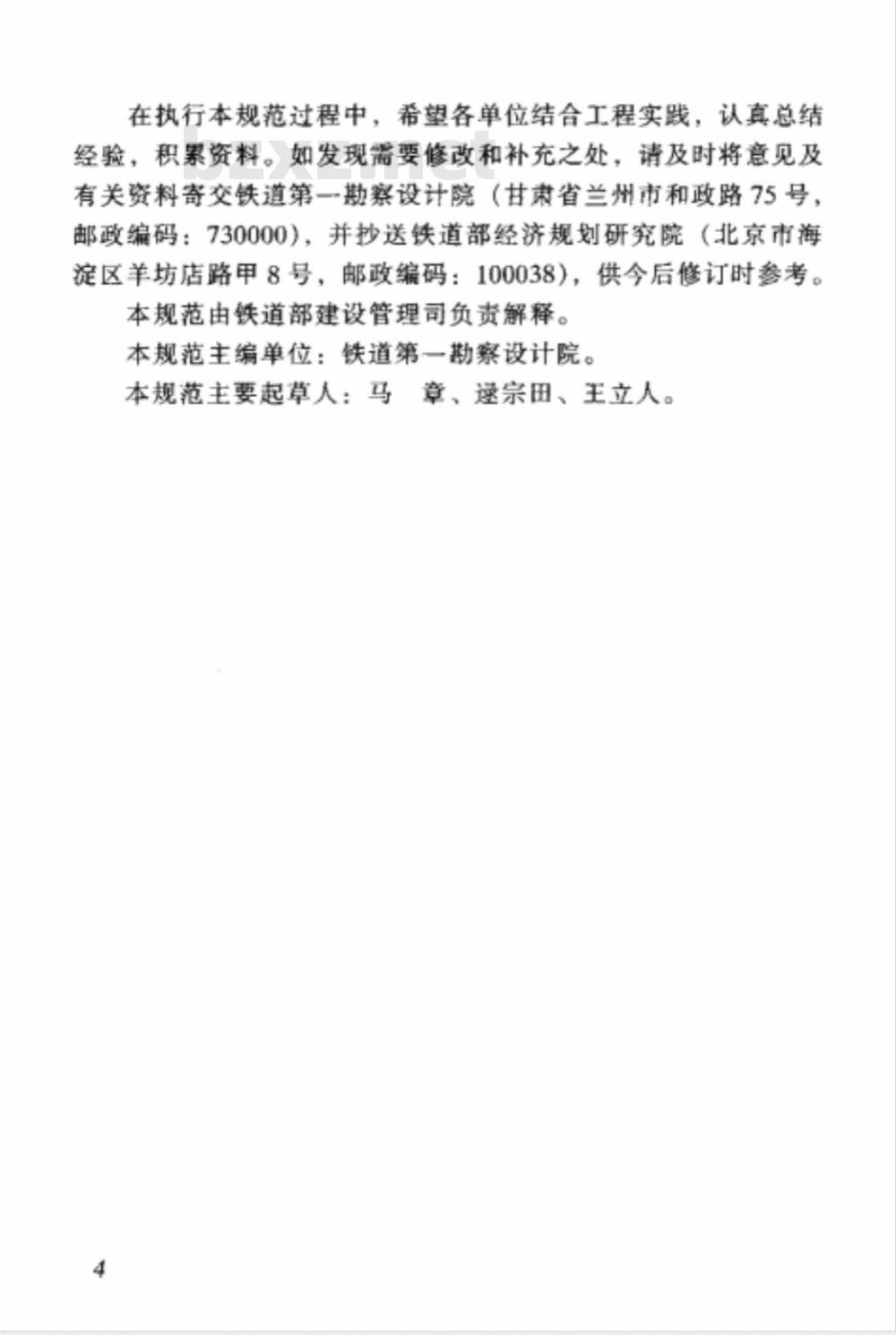

在执行本规范过程中，希望各单位结合工程实践，认真总结经验，积累资料。如发现需要修改和补充之处，请及时将意见及有关资料寄交铁道第一勘察设计院（甘肃省兰州市和政路75号，邮政编码：730000），并抄送铁道部经济规划研究院（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。本规范由铁道部建设管理司负责解释。本规范主编单位：铁道第一勘察设计院。本规范主要起章人：马章、遂宗由、主立人。1
基本规定
光伏发电系统组成及设备配置
控制屏
一般要求
光伏电压稳定装置
逆变装置
监控系统
设备布置及安装...
防雷与接地
光伏发电系统工程施工质量验收：8.1
附录A
附录B
附录C
一般规定·
主控项目.
一般项目
光伏发电系统方阵功率计算
蓄电池组的容量计算
光伏发电系统检验批、分项工程质量验收记录本规范用词说明
《铁路光伏发电系统技术规范》条文说明·3
1总则
1.0.1为统一铁路光伏发电系统（以下简称“光伏发电系统\）设计、工程施工质量验收的技术标准，做到技术先进、经济合理、安全适用、使用方便，制订本规范。1.0.2本规范适用于铁路信号、通信设备以光伏发电作为主供或与其他能源组成互补供电系统的设计、工程施工、质量验收，其他专业铁路设备采用与其相似的供电系统也可参照执行。1.0.3光伏发电系统设计应根据所在地的光照、外供电源条件、环境条件、工程近期建设与远期发展等因素，进行多方案技术经济比较后确定。
1.0.4铁路光伏发电系统应能保证设备、人身的安全，满足设备对供电要求。
1.0.5铁路光伏发电系统应采用技术成熟、安全可靠、通过质量认证的设备，并积极采用新技术、新材料、新工艺。1.0.6铁路光伏发电系统的设计及工程施工质量验收除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。1
2基本规定
2.0.1采用光伏发电系统的地区年日照时数不宜小于2000h。2.0.2光伏发电系统宜集中设置。用电设备所需的直流电源在电压等级相符时可直接供给，不相符时应经过变换器变换后供给。用电设备所需的交流电源应经过逆变器变换后供给。2.0.3光伏发电系统应符合下列要求：正常供电时，昼夜（24h）应连续供电。1
检修停电时，不应影响设备的用电要求。2
3在保证蓄电池向负荷不间断供电的前提下，其他组成部件平均每月停电不应大于1次，每次时间不应大于0.5h。系统配置应符合下列要求：
1光伏发电系统作为主供电源使用时，其方阵、蓄电池组及逆变器的容量应按近期最大负荷功率配置，控制屏内其他装置应按远期最大负荷功率配置。
2光伏发电系统与其他能源系统组成互补供电系统时，其他能源系统及与其配套的整流设备容量应按负荷电流和蓄电池10h率充电电流之和确定，当蓄电池10h率充电电流远大于负荷用电电流时，整流设备的总容量应按负荷电流和蓄电池20h率充电电流之和确定。
3光伏发电系统组成及设备配置
光伏发电系统应由光伏子系统的方阵、蓄电池组、控制屏等组成（图3.0.1）。
监控中心
控制屏
整流器
辅助交流电源
监控装置
电压稳定装置
直流/直流接口bzxz.net
客电池组
直流负载
逆变装置
交流/交流接口
销助交蓬电视
光伏发电系统组成框图
交流负赖
蓄电池组应选用工作温度范围宽、少维护、寿命长的碱3.0.2
性镉镍蓄电池、阀控式密封铅酸蓄电池或其他新型蓄电池。3.0.3蓄电池组宜按一组配置。当容量较大需按两组配置并联使用时，两组蓄电池组应由同型号、同容量、同制造厂的同批产品组成。
3.0.4在一个区段内有若干站址使用光伏发电系统时，宜配置移动式充电设备。
3.0.5方阵及蓄电池组的正常工作环境条件应符合国家有关标准或行业标准，并符合安装使用地点的环境要求。3.0.6方阵功率应根据负荷的用电功率、额定工作电压、工作电流、用电时间、日平均用电量、安装地点的气象资料和地理位置、蓄电池的类型及特性等参数，按附录A计算确定。3.0.7蓄电池组容量应根据负荷的用电功率、额定工作电压、工作电流、用电时间、日平均用电量、连续无日照天数、落电池组的类型及电特性等参数，按附录B计算确定。4
4控制屏
4.1一般要求
4.1.1控制屏主要由光伏电压稳定装置、逆变装置、监控装置、交直流输出等部分组成。
控制屏应能在下列条件下正常工作：环境温度：-5℃~+40C。
相对湿度：≤90%（25℃±2七）。海拨高度：≤1000m：当海拨高度超过此值时，应接3
《半导体电力变流器标准》（GB/T3859.2）规定降容使用。4周围介质中无导电性尘埃，无足以腐蚀金属和破坏绝缘的气体或蒸气。
根据光伏发电系统的容量，可选择额定输入直流电压为24V、48V、110V及220V的控制屏。4.1.4
控制屏应有下列表示和报警功能：方阵开路电压、短路电流表示。交直流输出电源工作表示及故障报警。光伏电压稳定装置工作表示及故障报警。监控装置工作表示及故障报警。逆变装置工作表示及故障报警。控制屏输出的交流电源应对地绝缘。控制屏向通信设备供给直流电源时，应符合铁路通信电源设计规范》（TB10072）第4.0.4条规定。控制屏电磁兼容性应符合有关规定。4.1.7
4.1.8控制屏在温度为15℃～35℃、相对湿度为45%～80%的气候条件下，整机输入、输出端子对地的正常绝缘电阻值不应.5.
