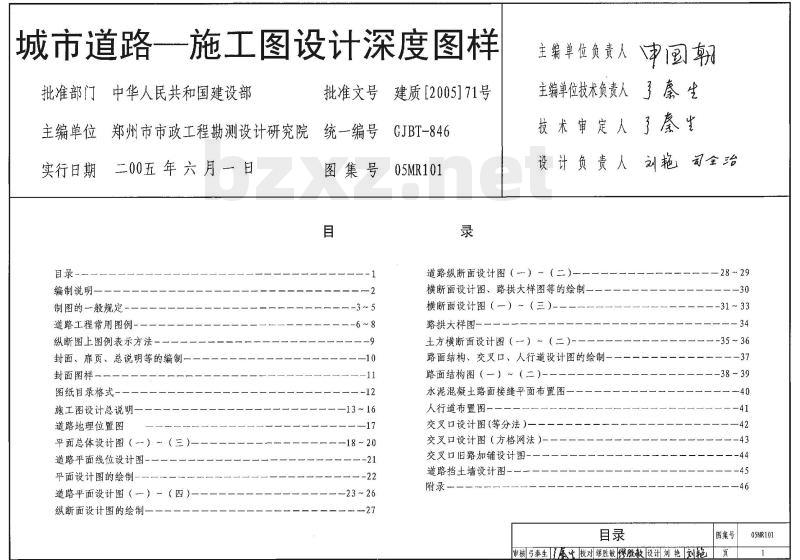

城市道路一一施工图设计深度图样批准部门中华人民共和国建设部批准文号建质[2005]71号
主编单位郑州市市政工程勘测设计研究院 统一编号GJBT-846实行日期二00五年六月一日
编制说明
制图的一般规定一
道路工程常用图例
纵断图上图例表示方法
封面、房更、总说明等的编制
封面图样
图纸目录格式
施工图设计总说明
道路地理位置图
平面总体设计图（一）～（三）道路平面线位设计图
平面设计图的绘制
道路平面设计图（）一（四）
织断面设计图的绘制
图集号
05MR101
主编单位负责人中国朝
主编单位技术负责人了奎生
技术审定人奏生
设计负责人刘艳司全治
道路纵断面设计图（一）（二
横断面设计图、路拱大样图等的绘制横断面设计图（一）～（三）
路拱大栏图
土方横断面设计图（一）~（二
路面结构、交叉口、人行道设计图的绘制路面结构图（一）~（二）
水泥混凝土路面接缝平面布置图人行道市置图
交叉口设计图（等分法）
交叉口设计图（方格网法）
交叉口旧路加铺设计图
道路挡土墙设计图
审秘亏泰生屋中胶对浮胜教线胜教设计刘佬刘28~29
-35~36
西集号
0548101

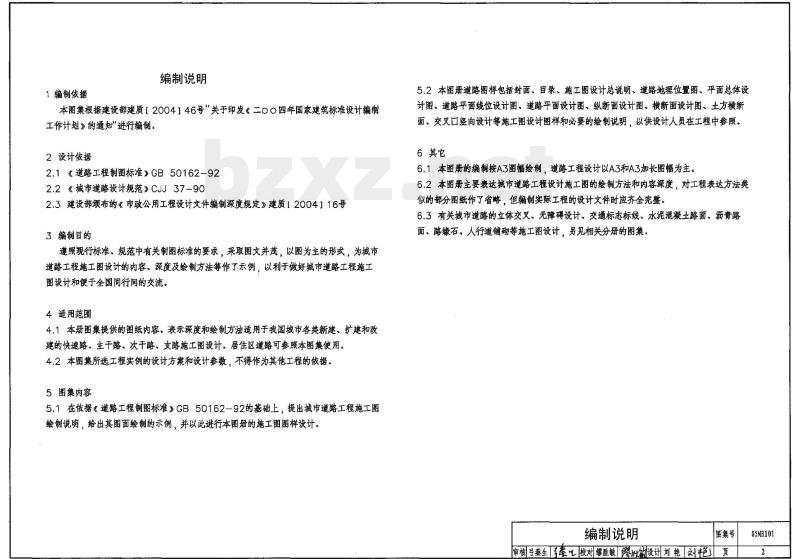

1编制依据
编制说明
本图集极据建设部建质【2004】46号关于印发《二OO四年国家建筑标准设计编制工作计划》的通知”进行编输。2设计依
2.1《遗路工程制图标准》GB50162-922.2《城市遗路设计规范》CJJ37-902.3建设部颁布的《市政公用工程设计文件编制源度规定》建质【2004】16号3编目的
遵愿现行标准、规范中有关制图标准的要求，采取图文并茂，以图为主的形式，为城市道路工程施工图设计的肉客、度及绘制方法等作了示例，以利于做好载市道路工程施工图设计和便于全国同行间的交流。4适用范围
4.1本册图集提供的图纸内容，表示深度和绘制方法适用于我国城市各类新建、扩建和改建的快速路、主干路、次干略、支路施工图设计。居住区道路可参照本图集使用。4,2本图集所选工程实例的设计方案和设计参数，不得作为其他工程的依据。5图集内容
5.1在做据《道路工程制图标准》GB50162-92的基础上，提出城市道路工程施工图给例说明，给出其图面给的示例，并以此进行本图量的施工图图样设计5.2本图册遗路图样包括封面、目录、施工图设计总说明、遗路地理位置图、平面总体设计图、道路平面线位设计图、过路乎面设计图、纵断面设计图、横断面设计图、土方横断面、交叉口坚向设计等施工图设计图样和必要的给制说明，以供设计人员在工程中参照。6其它
6.1本图册的编制按A3图幅绘制，过路工程设计以A3和A3加长图幅为主。6.2本围册主要表达裁市造路工程设计施工图的绘制方法和内客深度对工程表达方法类仅的部分图纸作了省略，但编制实际工程的设计文件时应齐全完整，6.3有关裁市道路的立体交叉、无障碍设计、交通标志标线、水泥混凝土路面、凝青路面、路缘石、人行道铺码等施工图设计，另见相关分册的图集。编制说明
医集号
审核号泰生率气陵对腾胜教终时的设计刘艳刘OSNR101

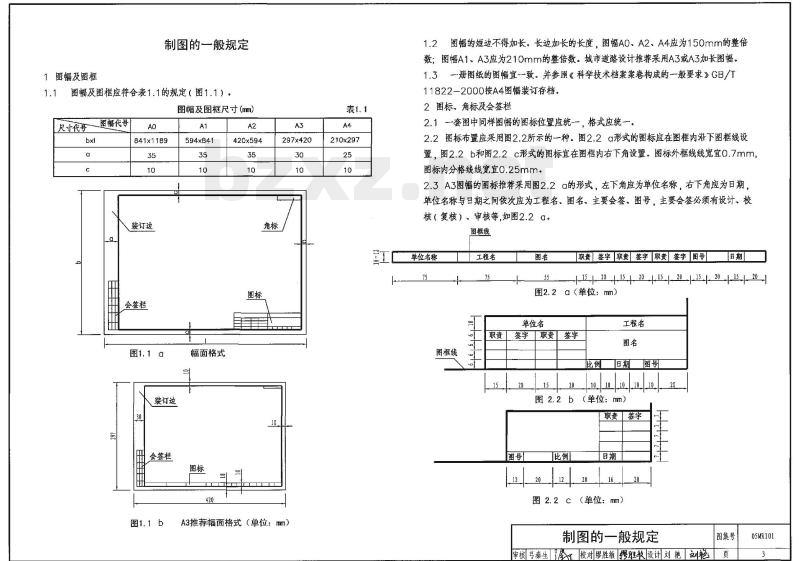

1图幅及图框
制图的一般规定
图幅及图椎应特合表1.1的规定（图1.1）。图幅及图框尺寸（mm）
尺寸代专医报代号
841x1189
装订造
会签栏
装订造
会签栏
594xB41
幅面格式
420x594
297×420
A3推荐幅面格式（单位：mm）
210x297
1.2：图幅的短边不得加长，长边加长的长度，图幅A0，A2、A4应为150mm的整信数；图幅A1、A3应为210mm的整倍数：找市递略设计推着采用A3或A3加长图幅。1.3一册图纸的图幅宜-致。并参無《科学技术档案案悬构成的一般要求》GB/T11822-2000按A4图幅装订存档，2图标、角标及会签栏
2.1—套图中同样图幅的图标位置应统一，格式应统一2.2图标布置应采用图2.2所示的一种。图2.2a形式的图标应在图框内沿下图框线设置，图2.2b和图2.2c形式的圈标宜在图框内右下角设置，图标外柜线线宽宜0.7mm，图标内分格线线究宜0.25mm。
2.3A3图幅的图标推荐采用图2.2α的形式，左下角也为单位名称，右下角应为日期单位名称与日期之间依次应为工程名、图名、主要会签、图号，主要会签必须有设计、校核（复核），审核等，如图2.20.超想线
单价名费
图框线
工程车
取资签字联责签职老签宇图号
152815+20 152152015 20
图2.2a（单位：mm）
单位名
等字职责
工程名
比例国期图号
181600
图2.2b（单位：mm）
职资签字
图2.2c（单位：m）
制图的一般规定
审核多泰生校对界胜级腰胜教设计刘艳刘构图集号
OSMR101

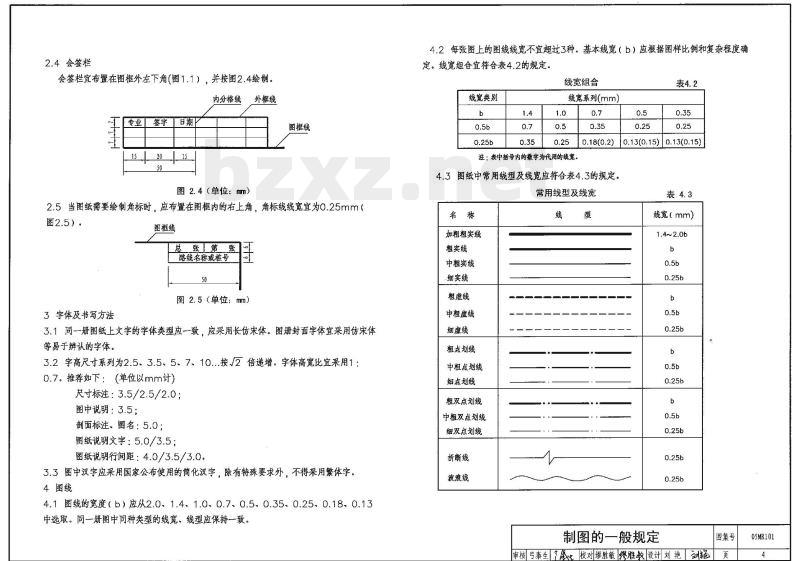

2.4会签栏
会签栏宜布置在图框外左下角（图1.1），并按图2.4绘制内分格缓
专业签字日期
图2.4（单位：mm）
外框续
图框线
2.5当图纸需要绘制角标时，应布置在图柜内的右上角，角标线线宽宜为0.25mm（图2.5）.
3字体及书写方法
图框线
路线名誉或格号
图2.5（单位：mm）
3.1同一册图纸上文字的字体类型应一致，应采用长仿宋体，图册封面字体宜采用仿宋体等易于辨认的字体，
3.2字高尺寸系列为2.5、3.5、5、7、10..按2借递增。字体高宽比宜采用10.7.推荐如下：：（单位以mm计）尺寸标注：3.5/2.5/2.0：
图中说明：3.5：
剖面标注、图名：5.0；
图纸说明文字：5.0/3.5：
图纸说明行间距：4.0/3.5/3.0
3.3图中汉字应采用国家公布使用的情化汉字，除有特殊要求外，不得采用繁体字，4图线
4.1图线的宽度（b)成从2.0、1.410、0.7、0.50.35、0.25.0.18.0.13中选取，同一册图中同种类型的线宽、线型应保持一致。4.2每张图上的图线线宽不宜超过3种，基本线宽（b）应根器图样比例和复杂程度确定，线宽组合宜符合表4.2的规定。线宽组合
线宽类别
统宽系列(mm）
注：表中指号内的数字为代用的线宽，0.7
0.18(0.2)0.13(0.15)0.13(0.15)4.3图纸中常用线型及线宽应符合表4.3的规定，常用线型及线究
加粗粗实线
粗实线
中粗实线
能实线
粗虚线
中粗虚线
细虚线
粗点划线
中粗点划线
相点划线
粗双点划线
中粗双点划线
组发点刘线
新断线
微疏线
线宽（mm）
制图的一般规定
审频号态生服校对绿胜敏供雅教设计刘艳创艳图集号
OSMR101

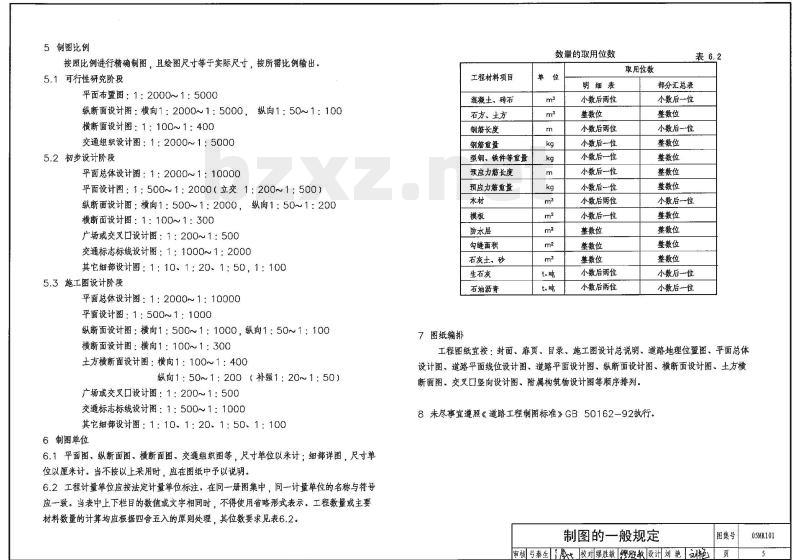

5制图比例
按照比例进行精确制图，且绘图尺寸等于实际尺方，按所器比例输出，5.1可行性研究阶段
平面布置图：1：2000~1：500C
继断面设计图：横向1：2000~1：5000：纵询1：50~1：100横断面设计图：1：100~1：400
交通组织设计图：1：2000~1：50005.2初步设计阶段
平面总体设计图：1：2000~1：10000平面设计图：1：500~1：2000（立交1：200~1：500）纵断面设计图：横面1：500~1：2000，纵向1：501：200横断面设计图：1：100~1：300
广场或交叉口设计图：1：200~1：500交通标志标线设计图：1：1000~1：2000其它细部设计图：1：10、1：20、1：50，1：1005.3施工图设计阶设
平面总体设计图：1：2000~1：10000平面设计图：1：500~1：1000
纵断面设计图：横向1：500~1：1000，纵向1：50~1：100横断面设计图：横向1：100~1：300土方横断面设计图：横向1：100~1：400纵向1：50~1：200（补强1：20~1：50）广场或交叉口设计图：1：200~1：500交通标志标线设计图：1：500~1：1000其它组部设计图：1：10、1：20、1：50、1：1006创图单位
6.1平面图、纵断面图、横断面图、交通组织图等，尺寸单位以米计：细部详图，尺寸单位以厘米计，当不按以上采用时，应在图纸中予以说明。6.2工程计量单位应按法定计量单位标注，在同一册图集中，同一计量单位的名称与符号应一致，当表中上下栏目的数值或文字相间时，不得使月省略形式表示，工程数量或主要材料数量的计算均应根据四合五入的原则处理，其位数要求见表6.2。7图纸编排
工程材料项目
瓷凝土、砖石
石方。土方
钢第长度
钢能重量
型钢、铁件等置蛋
预应力能长度
预直力第重量
防太层
勾缝面积
石灰土、砂
生石灰
石油源膏
数量的取用位数
明细表
小数后两位
整数位
小数后两位
小数后一位
小氯后一位
小数后一位
小数后一位
小数后两位
小数后一位
整数位
整数位
整察位
小数后两位
小数后两位
取用位教
部分工总表
小数后一位
整数位
小数后一位
整数位
整数位
整数位
整数位
小款后一位
整数位
整数位
整数位
整数位
小数后一位
小数后一位
工程图纸宜按：封面，非页，自录、施工图设计总说明、道路地理位置图、平面总体设计图、造路平面线位设计图、遭路平面设计图、断面设计图、横断面设计图、土方横断面图、交又口坚向设计图、附属构筑物设计图等顺序排列。8未尽事宜遵照《遂路工程制图标准》GB50162-92执行制图的一般规定
审模弓泰生校对螺胜敏 经股教 读计刘艳图集号
058101
项目序号
智新式通者激炎
中报式新资意士
祖粒式酒青流策土
看青碑石
西青贯入率（概）石
西情表面处验
本泥通新土
钢猫混凝土
水泥稳定土
石灰水泥粉煤灰砂码
项目序号
水泥稳定砂球
水死稳定醇(碍)石
石灰土
石灰粉煤灰
石庆粉煤灰土
石灰粉煤灰砂味
石灰柠煤灰醇（码）石
本冠粉煤灰醇石
石东水深胎煤灰碑石
本泥石灰砂碍土
项目序号
頭配砂
【天给砂毒）
级配（穗）石
携腺醇石
干般片布
案顿片石
蒙动快石
本泥砂
天然土境
道路工程常用图例
审赖 写类生校对罗注修阳教设计王坪豆图集号
05MR101
项目序号
势实土类
指北针
分离式立交
(主我上爵)
分商式宝交
(主续下要）
拦土墙
公交丰站
线宽息3
级宽.35
项目序号
摩低立缘石线
施工控解水难点
标务等专、水经管专
互道式业交
院采制型文）
防护藏
防护框
服高联
注：本常用图例中的尺寸均以毫米计；作为适应于43图幅的参考尺寸图
......
直径为
3TOLJ6T
标高巷号
本准费号
线宽4.35
找宽.35
项目序号
置板通
箱型通进
分离式主交
互通式空交
现就普线
新管线
规划（未建）管线
道路工程常用图例
审核号车A+校对琴胜教 胜象设计王坤图集号
0SMR101
项目序号
指路标方
高速公路
提事标志
辅助标方
警告标志
禁标志
图号表示法
（图书）
《图号）
（图名）
(图号）
(30-50)
（图名）
（图号）
（图号）
国名）
（西名）
150n20
图示表示法（实例）
名山室18km
永泰10km#
机场高速
AIRPORT:EXFH
ENTRANCE
拖拉机
项目序号
指示标态
标态的支撑
中心虚线
中心单实线
中心实续
中心屋、实线
车行道分界维
我速证行续
单柱式
图号表示法
围号）
围名）
图示表示法(实例)
道路工程常用图例
审制泰生校对王坤设计课注港验教图集号
05NR101
11.5×2.5
钢筋混凝土板涵
涵洞（通道）表示方法
预应力空心板桥
009+0X
7+212+7
连续板桥
分离式立交表示方法
（o）为主线上：（b）为主线下穿xx涵
互通式立交表示方法
桥、涵的宽跨和高度应大致与默断图的比例相特。2-16
预应力简支梁桥
E09+0IX
桥梁的表示方法
1-2×2.5表示：1孔一宽×高：K1+623表示桥酒中心柱号：××桥表示桥涵名称，7+2-12+7表示：4跨，路径做次为7m、2个12m、7m.铁路1号线
地下管线表示方法
（盖板沟）
地下管线的符号规定（推荐）：Y-雨水：W-污水：P-排水（雨污合流）：D-电力：X-电讯：R一热力：G一给水：T一天然气：M-煤气，92
铁路线表示方法
一个符号表示一条铁路线，符号位置即该铁路线中间的位置。引出线仅在轨预高程最高（当道路上跨时）和最低（当遗路下穿时）的铁略线上标注，其余高程可在原地面高程上显示纵断图上图例表示方法
树号杂生校对王坤更授号成王成图集号
05MR101
封面、页、施工图设计总说明、道路地理位置图、平面总体设计图、道路平面线位设计图的编制1封面
城市道路施工图对面的图幅宜采用A3。封面绘制内容如下（自上而下）：工程名称
道路设计的路段区间
设计阶设（施工图）
工程编号（年份一专业代号D一项目序号）图册号（只有一册时，省略）
设计证书编号
单位名称
2库页
非页图幅宜为A3.
3施工图没计总说明的内容
3.1设计依据：包括委托书、合间书、任务书、初步设计批复文件、造略规划文件等：3.2执行初步设计批复文件情况，如有改变初步设计的内客时，应说明改变部分的内容原因和依据。
3.3设计标准和工程验收标准
3.3.1采用的规程、规范。
3.3.2遗路类别、等级、文交形式、计算行车速度、路面类型、设计年限等。3.3.3工程验收标准、
3.4工程祝况
3.4.1裁市造路性质、规划宽度、路幅、道路地理位置、工程范围、总长度，沿线立交和桥渠、交叉口概况
3.4.2主要设计内容.
3.5调查资料
3.5.1道路必要的现场调查资料（如有旧路，其路需结构、路况等）。3.5.2交通调查预测资料.
3.5.3地质勘察。试验资料，
3.6道路平、继、横设计技术指标和技术要点，3.7路基设计技术要点，如：软基处理播施及要求、杂填土处理措施及要求等，3.8路面结构设计：包括组合形式、路面材料和设计技术指标，采取的技术措施（含主、辅路、非机动车道和人行道）。3.9纳入本过路工程内容的附属工程的技术要点，如挡土培、雨水设施改造等。3.10施工注意事项
3.10.1施工前准备工作，包括拆迁、征地、迁参障物等。3.10.2管线升降、挪移、加围、预埋及与其它市政管线的协调配合。3.10.3新技术、新材料等的施工方法及特殊路段或构筑物的做法和要求，3.10.4重要或有危险性的现状地下管线施工时应注意的事项。3.10.5对施工的特殊要求，
3.11主要工程量的统计：应以便于概预算编制使用为原则，做到不重复、不造漏（如土方量、破除旧路面、杂填土处理量等的计算），4道路地理位置图
4.1比例：应视路线长短及复杂程度适当选取比例。推荐比例1：10000~1：500004.2内容：应反映设计道路（或立交）在城市道路网中的位置，图面内容应标注设计道路的工程起点、终点桩号。
4.3图线：规划道路（未建）应采用细虚线，已有道路、设计道路应采用细实线，并且设计道路沿中线绘制租实线。
4.4标注：在图的右上角标注指北针，5平面总体设计图
内容包括设计工程的乎面布置及沿线道路规划布局和现状重要建筑傲、单位。文物古速、立交、桥案、隧道及主要相交道路和附近道路系统。6道路平面线位设计图
包括线位图示和要素表两部分。主要内容如下：6.1遭路起终点、中心线特征点代号及柱母标注、控制坐标、立交设计的相邻中心线的起终点间距、线位设计表等，
6.2曲线设计参数
6.3相交道路及臣道中心线、路名、相交角度，方位角等，6.4指北针。
封面、页、总说明等的编制
医集号
申核引杂生1感校对缪胜敏爆旺象设讯刘艳刘轻页
05M101
给制补充说明
口口市口口路道路工程
（口口路口口路）
施工图设计
工程号：
第X册
共x册
部设证字；
口口市市政工程设计研究院
Xxxx年x月
推荐的封面格式
1封面字体可以由设计单位自行确定，推荐黑体、宋体和仿束体，要求美观、勾称、易辨认。2图幅宜接A3绘制。本图为A3图幅的络图，封面图样
净树引泰生对王坤设计导成环成图集号
OSNR101
工程号
工程名称
图纸目录
口口市xx路道路工程（xx路-xx路）图
SH-1~4
ZT-1-6
P-1~35
2-1~19
TF-1 ~ 39
DQZ-1 ~4
16DQI-1
图纸目录
施工图设计总说明
道路地理位置图
平面总体设计图
道路平面线位设计图
道路平面设计图
造路纵断面设计图
横断面设计图
路拱大样图
土方横断面设计图
路面结构图
阶段施工围
图纸张数
专用通用
水泥混凝土路面接缝平面布置图人行遗市置图
交叉口设计图
遵路挡土墙纵断面设计图
道路挡土清结构设计图
专业遗路
本图集出部分图纸其余略
本图集出部分图纸其余略
本图集出部分图纸其余略
本图集出部分图纸其会吨
本围集出部分图纸其余政
本图集出部分图纸其余
本图集出部分图纸其余略
本图集出部分图纸其余略
本图集略
工程号
工程名称
图纸目录
口市xx路道路工程（xx路一xx路）图号
05MR104
05MR201
05MR202
05MR404
05HR501
05MR203
城市道路一路拱
城市道路一沥青路面
城市道路一水泥混凝土路面
城市遂路一路缘石
城市道路一无障碍设计
城市道路一人行造铺动
阶段施工圈
图纸张数
专用通用
国标图集
国标图集
国标图集
国标图集
国标围集
国标图集
图纸目录格式
图条号
审核号生手泰毛校对王冠态王浴杰计琴胜敏腾附真
05R101
