【其他行业标准】 10kV及以下架空绝缘线路安装D102-1~2（2002年合订本）

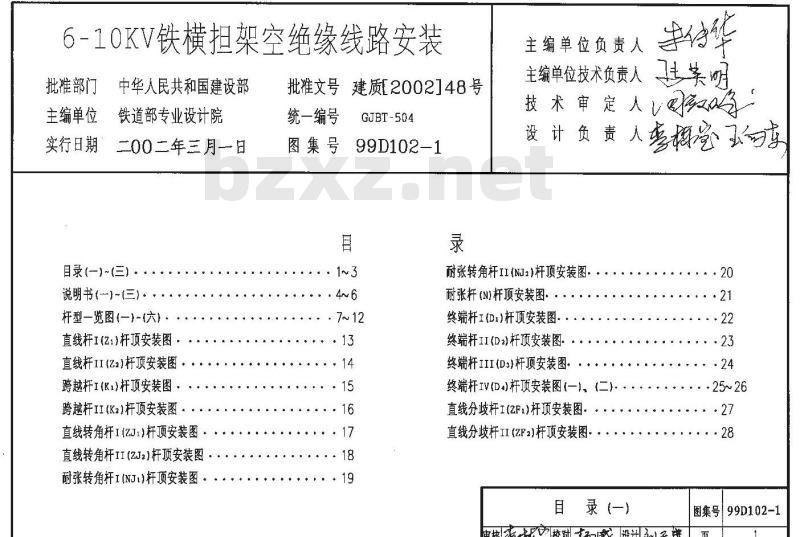

6-10KV铁横担架空绝缘线路安装批准部门
主编单位
实行日期
中华人民共和国建设部
铁道部专业设计院
二00二年三月一日
目录(一)~(三)
说明书(一)~{三) 。
杆型—览图(一)-(六)
直线杆I(Z1)杆顶安装图
直线杆II(Z2)杆顶安装图.
跨越杆I(K1)杆顶安装图
跨越杆II (K2)杆顶安装图
直线转角杆I(ZJ1)杆顶安装图
直线转角杆II(2J2)杆顶安装图·耐张转角杆I(NJ)杆顶安装图
批准文号克
建质2002148号
统一编号
图集号
GJBT-504
99D102-1
7～12
主编单位负责人
主编单位技术负责人
技术审定人s
李相学
设计负责人#
耐张转角杆II(NJ2)杆顶安装图
耐张杆(N)杆顶安装图。
终端杆I(D1)杆顶安装图
终端杆II(D2)杆顶安装图
终端杆III(Ds)杆顶安装图：
终端杆IV(D4)杆顶安装图(—)，(二)直线分歧杆I(ZF1)杆顶安装图：直线分歧杆II(ZF2)杆项安装图：目录 (一)
校对场2设计天进
图集号
99D102-1

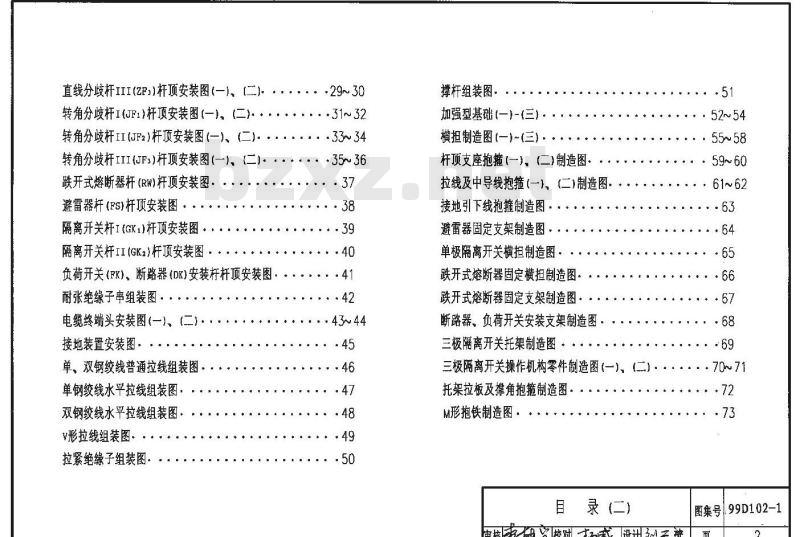

直线分歧杆(Z)杆顶安装图（—）【二).转角分歧杆I(JF1)杆顶安装图(一)，（二)··转角分歧杆II(JF2)杆顶安装图(一)、（二)·。转角分歧杆III(JF3)杆顶安装图(一)，（二)：·跌开式熔断器杆(RW)杆顶安装图.避雷器杆(FS)杆顶安装图：
隔离开关杆I(GK1)杆顶安装图·隔离开关杆II(GK2)杆顶安装图
负荷开关(FK)、断路器(DK)安装杆杆顶安装图··耐张绝缘子串组装图：
电缆终端头安装图（一、（二）接地装置安装图．
单，双钢绞线普通拉线组装图，单钢绞线水平拉线组装图：
双钢绞线水平拉线组装图·
V形拉线组装图
拉紧绝缘子组装图.
·29~30
·31~32
.·33~34
··35~36
·43~44
撑杆组装图·
加强型基础(一)-(三)·
横担制造图(一)~(三) ：
杆顶支座抱箍(一)、(二)制造图。·拉线及中导线抱箍(一)，（二)制造图。接地引下线抱箍制造图：
避雷器固定支架制造图·
单极隔离开关横担制造图·
跌开式熔断器固定横担制造图
跌开式熔断器固定支架制造图·断路器，负荷开关安装支架制造图，三极隔离开关托架制造图，
三极隔离开关操作机构零件制造图（一)，（二）·托架拉板及撑角抱箍制造图
M形抱铁制造图·
目录 (二)
申核康身校对本初设讯刻关神
：52~54
:55~58
：59~60
：61~62
· + 70~ 71
图集号：99D102-1

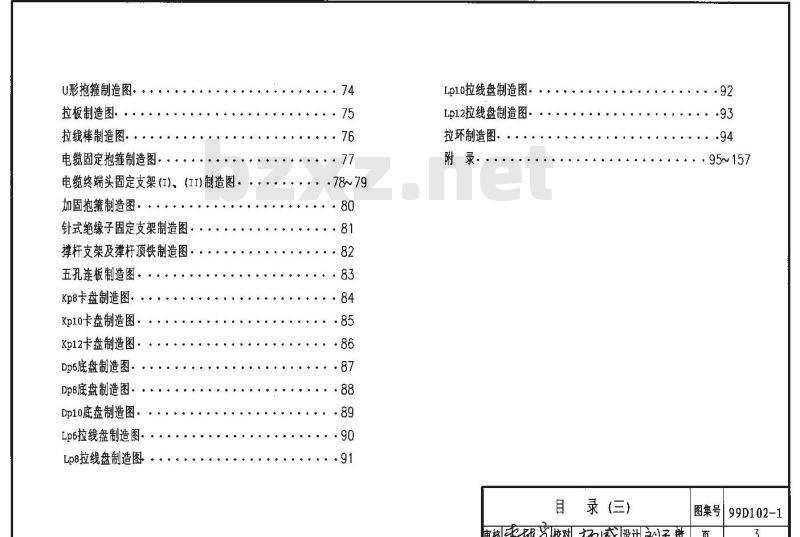

U形抱箍制造图。
拉板制造图。
拉线棒制造图。
电缆固定抱箍制造图·
电缆终端头固定支架（I)，（II)制造图。加固抱箍制造图·
针式绝缘子固定支架制造图·
撑杆支架及撑杆顶铁制造图
五孔连板制造图·
Kp8卡盘制造图
Kp10卡盘制造图
Kp12卡盘制造图·
Dp6底盘制造图.
DpB底盘制造图··
Dp10底盘制造图
Lp6拉线盘制造图
Lp8拉线盘制造图
.78~79
Lp10拉线盘制造图
Lp12拉线盘制造图：
拉环制造图。
附录·
目录 (三)
审核校对场感设计天进
·95~157
图集号
99D102-1

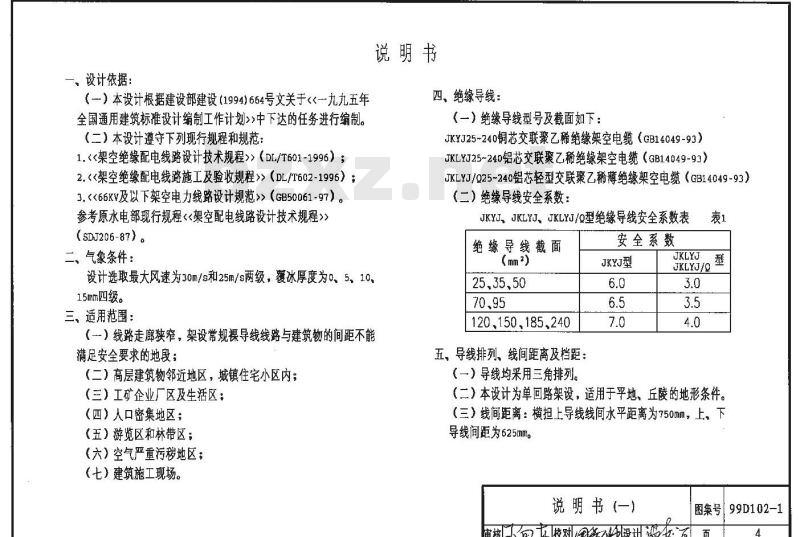

一、设计依据：
）本设计根据建设部建设(1994)664号文关于<<一九九,五年全国通用建筑标准设计编制工作计划>>中下达的任务进行编制。（二）本设计遵守下列现行规程和规范：1.《<架空绝缘配电线路设计技术规程>>（DL/T601-1996）2.<<架空绝缘配电线路施工及验收规程>>（DL/T602-1996）3.《<66KV及以下架空电力线路设计规范>》（GB50061-97）。参考原水电部现行规程《<架空配电线路设计技术规程>》(SDJ206-87)。
说明书
四、绝缘导线：
（一）绝缘导线型号及截面如下：JKYJ25~240铜芯交联乙稀绝缘架空电缆（GB14049-93）JKLYJ25~240铝芯交联聚乙稀绝缘架空电缆（GB14049-93）JKLYJ/Q25~240铝芯轻型交联聚乙稀薄绝缘架空电缆（GB14049-93）（二）绝缘导线安全系数：
JKYJ、JKLYJ、JKLYJ/Q型绝缘导线安全系数表表1绝缘导线截面
二、气象条件：
设计选取最大风速为30m/s和25m/s两级，覆冰厚度为0、5，10。15mm四级。
三、适用范围：
（一）线路走廊狭窄，架设常规裸导线线路与建筑物的间距不能满足安全要求的地段；
（二）高层建筑物邻近地区，城镇住宅小区内：（三）工矿企业厂区及生活区：（四）人口密集地区；
（五）游览区和林带区；
（六）空气严重污移地区；
（七）建筑施工现场。
2535、50
120、150、185、240
五、导线排列、线间距离及档距：（一）导线均采用三角排列
安全系数
JKYJ型
JKLYJ型
JKLYJ/0
（二）本设计为单回路架设，适用于平地、丘陵的地形条件。（三）线间距离：横担上导线线间水平距离为750mm，上、下导线间距为625mm。
说明书(一)
图集号
99D102-1
审核四校对图公设计在页

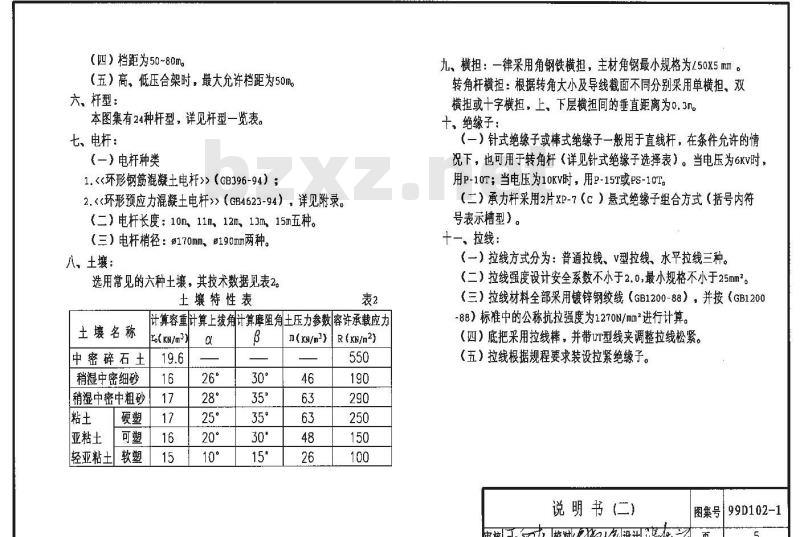

（四）档距为50~80m。
（五）高、低压合架时，最大允许档距为50m六、杆型：
本图集有24种杆型，详见杆型一览表。七、电杆：
一）电杆种类
1.《<环形钢筋混凝土电杆》》（GB396-94）；2.<<环形预应力混凝土电杆>》（GB4623-94），详见附录，（二）电杆长度：10m，11m，12m，13m15m五种。（三）电杆梢径：$170mm，#190mm两种。八，土壤：
选用常见的六种土壤，其技术数据见表2。土壤特性表
土壤名称
中密碎石土
稍湿中密细砂
稍湿中密中粗砂
亚粘土
轻亚粘土
计算容重计算上拔角计算摩阻角土压力参数容许承载应力0(k/m3）
m(xN/n)
R(KN/m2)
九、横担：一律采用角钢铁横担，主材角钢最小规格为/50x5mm。转角杆横担：根据转角大小及导线截面不同分别采用单横担，双横担或十字横担，上，下层横担间的垂直距离为0.3m。七，绝缘子：
（一）针式绝缘子或棒式绝缘子一般用于直线杆，在条件允许的情况下，也可用于转角杆（详见针式绝缘子选择表），当电压为6KV时用P-10T；当电压为10KV时，用P-15T或PS-10T。（二）承力杆采用2片XP-7（c）悬式绝缘子组合方式（括号内符号表示槽型）。
十一、拉线：
（一）拉线方式分为：普通拉线、V型拉线、水平拉线三种。（二）拉线强度设计安全系数不小于2.0，最小规格不小于25mm2。（三）拉线材料全部采用镀锌钢绞线（GB1200-88），并按（GB1200-88）标准中的公称抗拉强度为1270N/mm进行计算。（四）底把采用拉线棒，并带UT型线夹调整拉线松紧。（五）拉线根据规程要求装设拉紧绝缘子。说明书 (二)
图集号
审核校对a设计
99D102-1
十二、基础：
底盘、卡盘和拉线盘均采用普通钢筋混凝土预制构件，强度设计安全系数取1.7。混凝土标号不低于200号。十兰、防雷、接地：
（一）6-10Kv绝缘线路在居民区的钢筋混凝土电杆宜接地，接地电阻不应大于30。
（二）柱上开关设备应装设防雷装置，经常开路运行而又带电的柱上开关设备两侧，均应装设防雷装置，其接地装置的接地电阻不应大于10！。开关设备的金属外壳（底座）应接地，接地电阻不大于100。
（三）6-10KV绝缘线路如在0.5Km的线段内无防雷设施时，宜装设一组避雷器。
（四）雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，宜采取设置避雷器的保护方式，其接地电阻应符合规范的规定（五）架空绝缘线路之间以及架空绝缘线路与弱电线路交叉，根据规范要求需接地时，其接地电阻应符合规范的规定。十四、电力金具：
本图集金具选用GB2314.1-85~GB2345-85中的一部分以及有关企业标准。
本图集中使用的横担、支架，抱箍及各种金属零配件均应热镀锌十五、本图集使用说明及举例见附录。说明书 (三)
审核校对因酮设计在司
99D102-1
图集号
杆型名称
安装图页号
直线杆1
直线杆I
全然至
用于防风
跨越杆I
如据要时可加盅载所示拉线
离越杆II
用于防风
杆型一览图（—）
校对天进设计
图集号
99D102-1Www.bzxZ.net
杆型名称
安装图页号
直线转角杆1
适用转角范国见附录
直线转角杆II
适用转角范围见附录
耐张转角杆 I
适用于45吸以下转角
耐张转角杆 II
适用于45以上转角
审核|实|校对 [关进|设计了
杆型一览图(二)
图集号
99D102-1
杆型名称
安装图黄号
耐张杆
可兼作5以下转角
终端杆1
架空引入
终端杆II
架空引人带避雷器
终端杆II
电缆引人
杆型一览图(三)
校对天淋设计
图集号
990102-1
“序号
杆型名称
安装图页号
终端杆IV
电巍引人带跌开式熔断器
直线分歧杆1
架空T字分竣
直线 分歧 杆II
电缆分歧
直线 分歧杆 III
电缆分歧带跌开式焕断器
杆型一览图(四)
审核剂校对天进设计司
图集号
99D102-1
杆型名殊
安装图页号
转角分歧杆工
架空分歧
转角分歧杆II
电缆分歧适用于45\及以下转角19
转角分歧杆III
电缆分歧带跌开式熔断器，适用于5及以下转免20
跌开式熔断器安装杆
杆型一览图(五)
审核以校对[以天进医
设计！
图集号
99D102-1
杆型名称
安装图页号
避雷器安装杆
隔离开关安装杆 I
ineintavni
隔离开关安装杆II
三极联动
负荷开关，断露器安装杆
FK、DK
nonrarut
杆型一览图(六）
校对天
图集号
99D102-1
