编制说明一依据

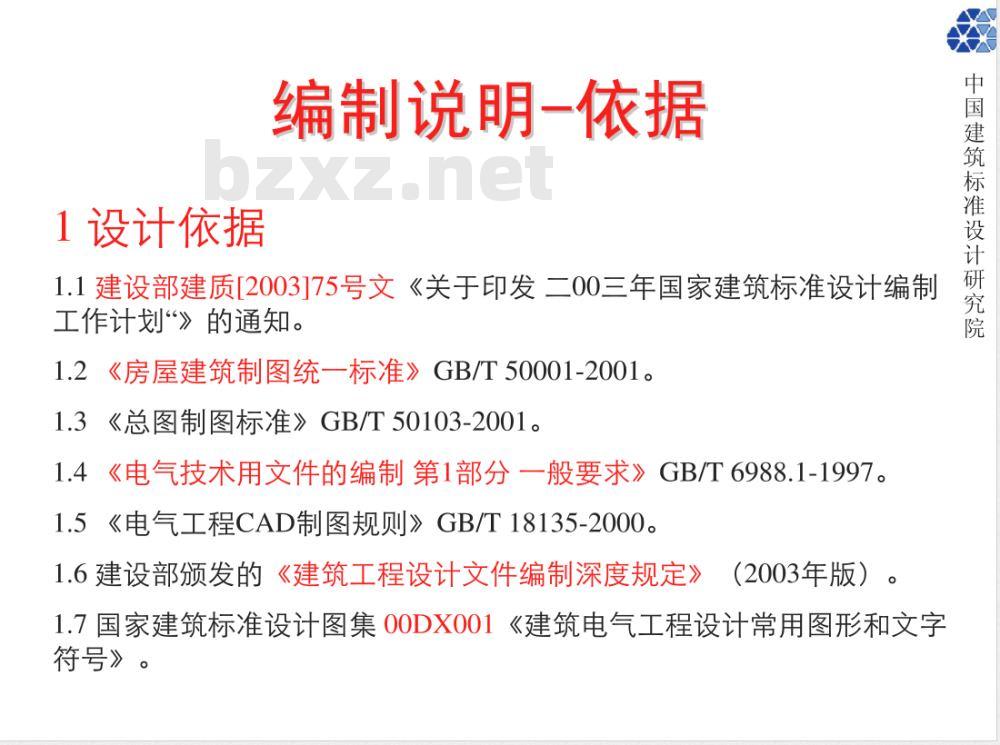

1设计依据
建设部建质[2003175号文
《关于印发二00三年国家建筑标准设计编制1.13
工作计划“》的通知。
《房屋建筑制图统一标准》GB/T50001-2001。《总图制图标准》GB/T50103-2001。《电气技术用文件的编制第1部分一般要求》GB/T 6988.1-1997。1.5《电气工程CAD制图规则》GB/T18135-2000。1.6建设部颁发的
《建筑工程设计文件编制深度规定》（2003年版）。
1《建筑电气工程设计常用图形和文字1.7国家建筑标准设计图集00DX001符号》。
中国建筑标准设计研究院
编制说明一自的
2编制自的

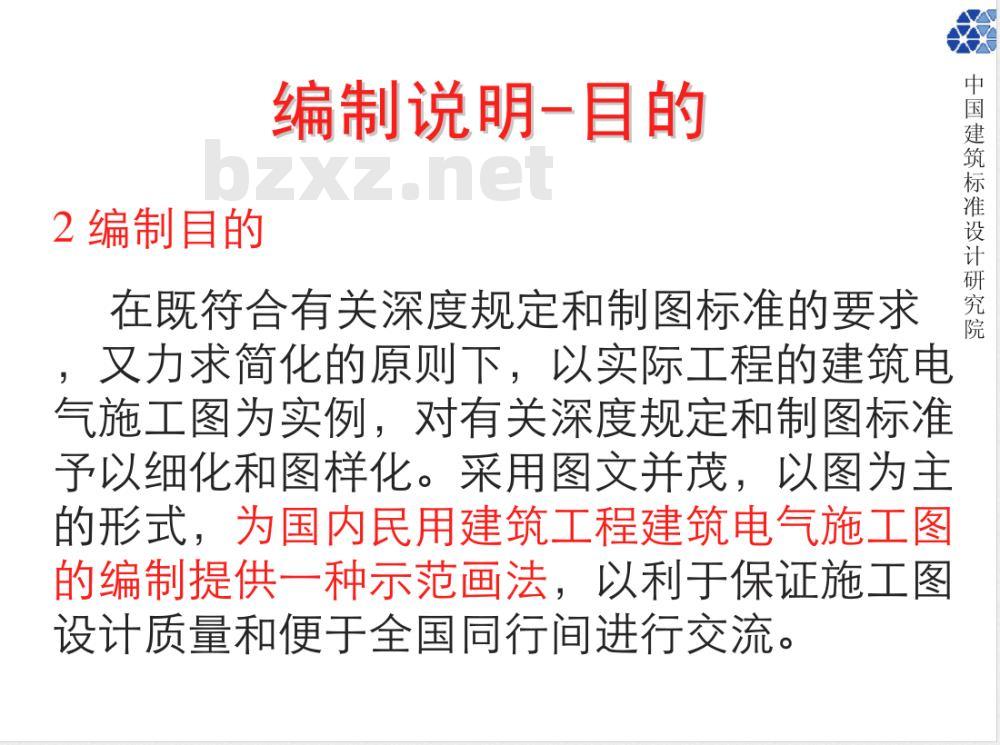

在既符合有关深度规定和制图标准的要求，又力求简化的原则下，以实际工程的建筑电，气施工图为实例，对有关深度规定和制图标准予以细化和图样化。采用图文并茂，以图为主的形式，为国内民用建筑工程建筑电气施工图　的编制提供一种示范画法，以利于保证施工图设计质量和便于全国同行间进行交流。中国建筑标准设计研究院
编制说明一适用范围
3适用范围
3.1本图集提供的图纸内容、表示深度和绘制方法适用于民用建筑工程设计建筑电气专业施工图的编制3.2一般工业建筑工程
施工图可参考使用。
（房屋建筑部分）的建筑电气
3.3 本图集中所选择工程实例只对深度进行表达，其　设计方案和设计参数，不得作为其他工程的设计依据。
中国建筑标准设计研究院
编制说明一主要内容
4 主要内容，
4.1绘制说明
（图幅、图线、文字、比例、符号、标注等（住宅、总图、办公楼、变配电、防雷、接地、4.2工程实例
锅炉房、其他
4.3文字说明
（深度规定条文、补充说明、附注、提示4.4附录（甲方提供的相关资料、现场踏勘提纲、交底提纲、现场配合、新旧标准图名对照】4.5光盘（图纸目录、设计说明、常用图例、材料表、标准图录、字库等）
中国建筑标准设计研究院
编制说明一编制单位
5 编制单位
5.1住宅楼电气施工图设计深度图样由中国建筑标准设计研究院绘制（设计：刘银玲、审核：李立晓、校对：黄祖凯）5.2总图电气施工图设计深度图样由北京建筑设计研究院绘制（设计：陈春辉、审核：洪元颐、校对：李逢元）5.3办公楼电气施工图设计深度图样由中国建筑设计研究院机电院绘制（设计：陈琪、李陆锋等、审核：李炳华、校对：李陆锋）。
5.4锅炉房电气施工图设计深度图样由中国建筑东北设计研究院绘制（设计：朱江、审核：王金元、校对：郭晓岩）
中国建筑标准设计研究院
参审单位及人员
主审人：李道本、熊江　
审查组成员（以姓氏笔划为序）：朱立彤：兵器工业第五设计研究院、刘迪先：中国　建筑西南设计研究院、刘佩智：北京市建筑设计研究院张宜：中京邮电通信设计院、张路明：中国航　空工业规划设计院、陈建隧：广东省建筑设计研究院、杨德才：中国建筑西北设计研究院、赵济安：上海现代建筑设计（集团）有限公司、钟景华：中国电子工程设计院、焦建欣：中元国际工程设计研究院、
曾敬梅：核工业第二研究设计院中国建筑标准设计研究院
编制说明一相关图集
6相关图集
6.1为便于各专业配套使用，除本图集外，规划总平面
(编制中）、建筑、结构、给排水、暖通空调专业还分别编制了相应的图集。6.2
《民用建筑工程电气初步设计深度图样》(编制中）
《民用建筑工程设计互提资料深度及图样（编制中）
中国建筑标准设计研究院
绘制说明一图面表示
（代号为：A0、A1、A2、A3、A4）3.1
3.2图线
（线宽：0.18、0.25、0.35、0.5、0.7、1.0、线型：宜符合表3.2.3常用线型的规1.4、 2.0mm:
定。）
3.3 文字
+比例
(2.5、3.5、5.0、7.0、10.0mm
（宜符合表3,4.2常用比例的规定）3.5符号（00DX001《建筑电气工程设计常用图形和文字符号》中选用）
3.6 标注（宜参照表3.6.1、表3.6.2标注）中国建筑标准设计研究院
