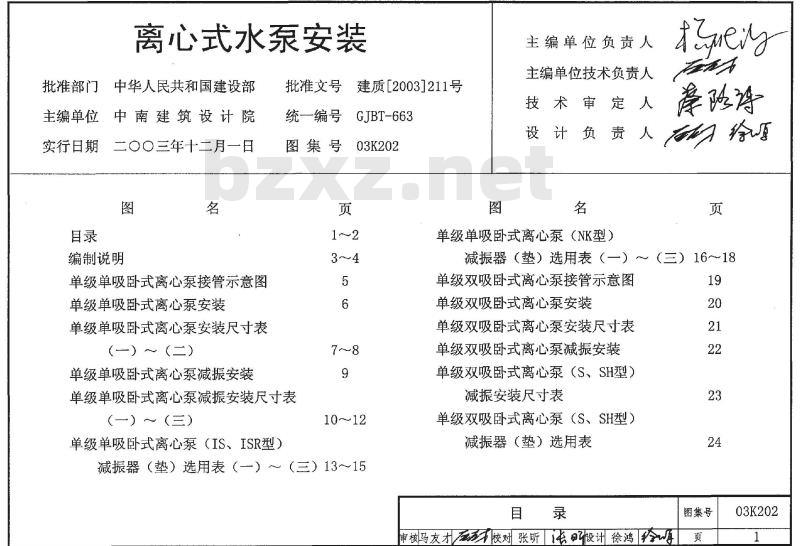

【其他行业标准】 离心式水泵安装

离心式水泵安装
批准部门中华人民共和国建设部主编单位中南建筑设计院
实行日期　二〇〇三年十二月一日图
编制说明
单级单吸卧式离心泵接管示意图单级单吸卧式离心泵安装
单级单吸卧式离心泵安装尺寸表(）)()
单级单吸卧式离心泵减振安装
批准文号
统一编号
图集号
建质［2003]211号
GJBT-663
03K202
单级单吸卧式离心泵减振安装尺寸表(一)(三)
单级单吸卧式离心泵（IS、ISR型）10～12
减振器（垫）选用表（一）～（三）13～15图
主编单位负责人
主编单位技术负责人
技术审定
设计负责
单级单吸卧式离心泵（NK型）
漳队琦
减振器（垫）选用表（一）～（三）16～18单级双吸卧式离心泵接管示意图单级双吸卧式离心泵安装
单级双吸卧式离心泵安装尺寸表单级双吸卧式离心泵减振安装
单级双吸卧式离心泵（S、SH型）减振安装尺寸表
单级双吸卧式离心泵（S、SH型）减振器（垫）选用表
审核马友才校对张昕设计徐鸿药19
图集号
03K202

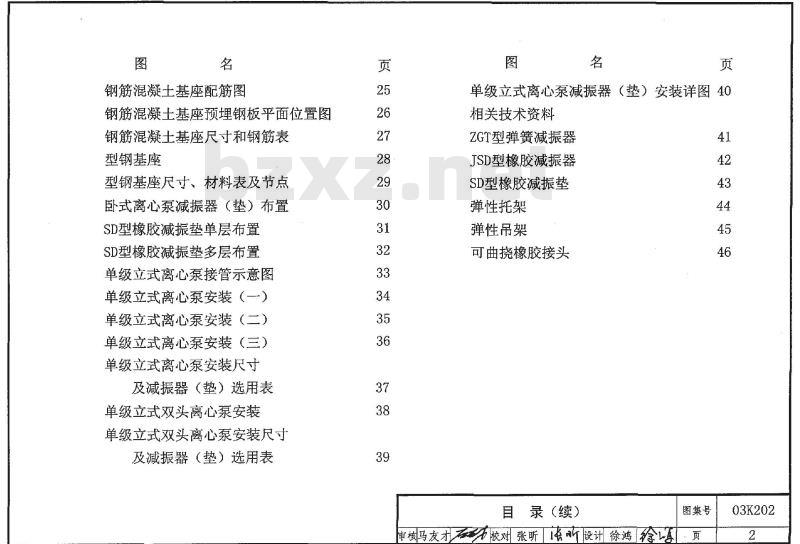

钢筋混凝土基座配筋图
钢筋混凝土基座预埋钢板平面位置图钢筋混凝土基座尺寸和钢筋表
型钢基座
型钢基座尺寸、材料表及节点
卧式离心泵减振器（垫）布置
SD型橡胶减振垫单层布置
SD型橡胶减振垫多层布置
单级立式离心泵接管示意图
单级立式离心泵安装（一)
单级立式离心泵安装（二）
单级立式离心泵安装（三）
单级立式离心泵安装尺寸
及减振器（垫）选用表
单级立式双头离心泵安装
单级立式双头离心泵安装尺寸
及减振器（垫）选用表
单级立式离心泵减振器（垫）安装详图40相关技术资料
ZGT型弹簧减振器
TSD型橡胶减振器
SD型橡胶减振垫
弹性托架
弹性吊架
可曲挠橡胶接头
目录 (续)
审核马友才校对张昕依设计徐鸿给#图集号
03K202

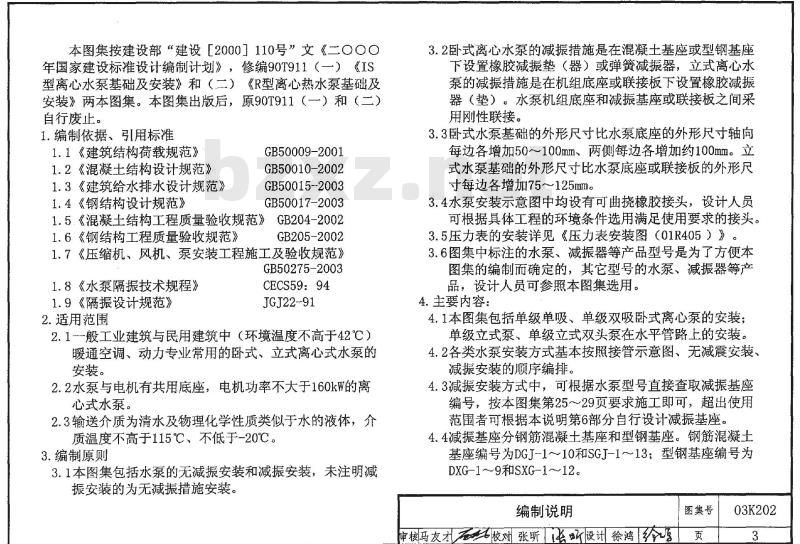

本图集按建设部“建设2000110号”文《二○0年国家建设标准设计编制计划》，修编90T911（一）《IS型离心水泵基础及安装》和（一）《R型离心热水泵基础及安装》两本图集。本图集出版后，原90T911（一）和（二）自行废止。
1.编制依据、引用标准
1.1《建筑结构荷载规范》
1.2《混凝土结构设计规范》
1.3《建筑给水排水设计规范》
1.4《钢结构设计规范》
GB50009-2001
GB50010-2002
GB50015-2003
GB50017-2003
1.5.《混凝土结构工程质量验收规范》GB204-20021.6《钢结构工程质量验收规范》GB205-2002
1.7《压缩机、风机、泵安装工程施工及验收规范》GB50275-2003
1.8《水泵隔振技术规程》
1.9《隔振设计规范》
2.适用范围
CECS59: 94
JGJ22--91
2.1-般工业建筑与民用建筑中（环境温度不高于42℃）暖通空调、动力专业常用的卧式、立式离心式水泵的安装。
2.2水泵与电机有共用底座，电机功率不大于160kW的离心式水泵。
2.3输送介质为清水及物理化学性质类似于水的液体，介质温度不高于115℃、不低于-20℃。3.编制原则
3.1本图集包括水泵的无减振安装和减振安装，未注明减振安装的为无减振措施安装。
3.2卧式离心水泵的减振措施是在混凝土基座或型钢基座下设置橡胶减振垫（器）或弹簧减振器，立式离心水泵的减振措施是在机组底座或联接板下设置橡胶减振器（垫）。水泵机组底座和减振基座或联接板之间采用刚性联接。
3.3卧式水泵基础的外形尺寸比水泵底座的外形尺寸轴向每边各增加50～100mm、两侧每边各增加约100mm。立式水泵基础的外形尺寸比水泵底座或联接板的外形尺寸每边各增加75~~125mm。
3.4水泵安装示意图中均设有可曲烧橡胶接头，设计人员可根据具体工程的环境条件选用满足使用要求的接头。3.5压力表的安装详见《压力表安装图（01R405）》。3.6图集中标注的水泵、减振器等产品型号是为了方便本图集的编制而确定的，其它型号的水泵减振器等产品，设计人员可参照本图集选用。4.主要内容：
41本图集包括单级单吸、单级双吸卧式离心泵的安装：单级立式泵、单级立式双头泵在水平管路上的安装。4.2各类水泵安装方式基本按照接管示意图、无减震安装、减振安装的顺序编排。
4.3减振安装方式中，可根据水泵型号直接查取减振基座编号，按本图集第25～29页要求施工即可，超出使用范围者可根据本说明第6部分自行设计减振基座。4.4减振基座分钢筋混凝土基座和型钢基座。钢筋混凝士基座编号为DGJ-1～10和SGJ-1~～13：型钢基座编号为DXG-1～9和SXG-1～12。
编制说明
审核马友才校对张昕以设讯徐鸿图集号
03K202

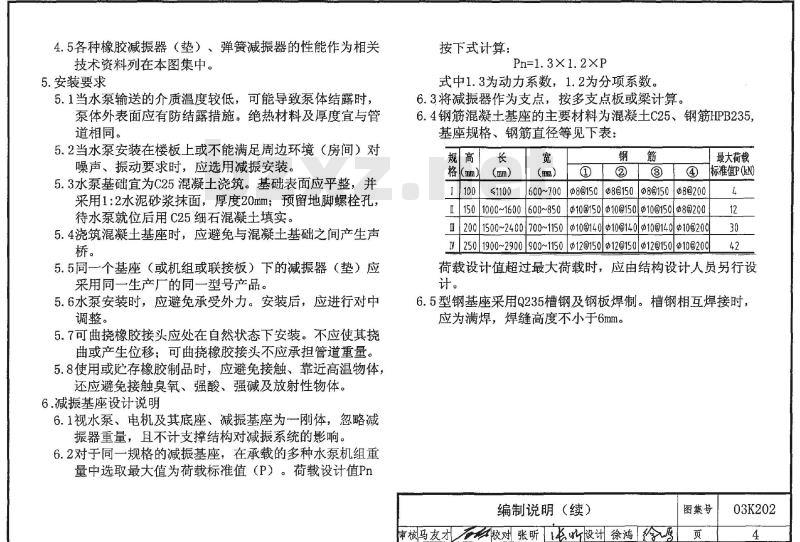

4.5各种橡胶减振器（垫）、弹簧减振器的性能作为相关技术资料列在本图集中。
5.安装要求
5.1当水泵输送的介质温度较低，可能导致泵体结露时，泵体外表面应有防结露措施。绝热材料及厚度宜与管道相同。
5.2当水泵安装在楼板上或不能满足周边环境（房间）对噪声、振动要求时，应选用减振安装。5.3水泵基础宜为C25混凝土浇筑。基础表面应平整，并采用1：2水泥砂浆抹面，厚度20mm；预留地脚螺栓孔，待水泵就位后用C25细石混凝土填实。5.4浇筑混凝土基座时，应避免与混凝土基础之间产生声桥。
5.5同一个基座（或机组或联接板）下的减振器（垫）应采用同一生产厂的同一型号产品。5.6水泵安装时，应避免承受外力。安装后，应进行对中调整。
5.7可曲挠橡胶接头应处在自然状态下安装。不应使其挠曲或产生位移：可曲挠橡胶接头不应承担管道重量。5.8使用或贮存橡胶制品时，应避免接触、靠近高温物体，还应避免接触臭氧、强酸、强碱及放射性物体。6.减振基座设计说明
6.1视水泵、电机及其底座、减振基座为一刚体，忽略减振器重量，且不计支撑结构对减振系统的影响。6.2对于同一规格的减振基座，在承载的多种水泵机组重量中选取最大值为荷载标准值（P）。荷载设计值Pn按下式计算：
Pn=1.3X1.2XP
式中1.3为动力系数，1.2为分项系数。6.3将减振器作为支点，按多支点板或梁计算。6.4钢筋混凝士基座的主要材料为混凝土C25、钢筋HPB235基座规格、钢筋直径等见下表：高
格（mm）
(mm）
≤1100
1000~1600
1500~2400
（na）
600~700
600~850
Q8@150
Q8@150
Q8@150
@8@200
1010@150|=10@150|08@200
Q10@150
700~1150
@10@140
@10@140q10@140@10@200
2501900~2900|900~115012@150@12@150@12@150|10@200最大荷载
标准值P(kN)
荷载设计值超过最大荷载时，应由结构设计人员另行设计。
6.5型钢基座采用Q235槽钢及钢板焊制。槽钢相互焊接时：应为满焊，焊缝高度不小于6mm。编制说明（续）
审核马友才红校对张昕心设计徐鸿绘质图集号
03K202

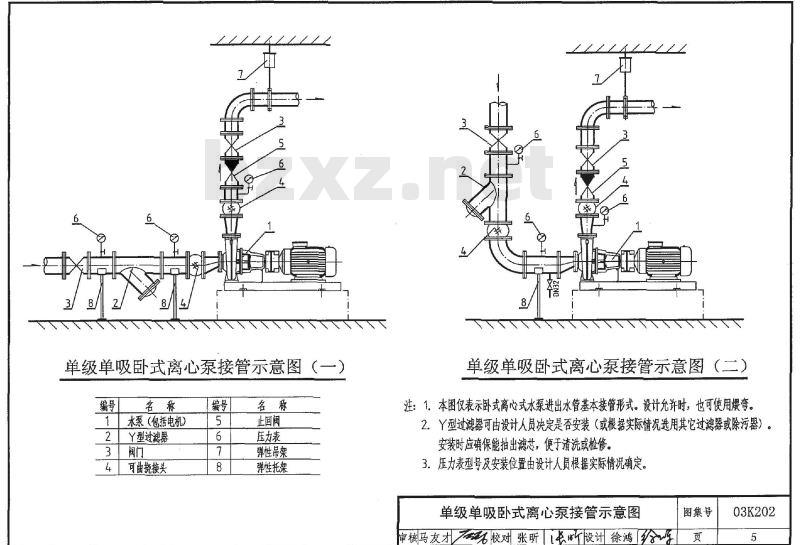

单级单吸卧式离心泵接管示意图（一）编号
水泵（包括电机）
丫型过滤器
可曲挠接头
止回阀
压力表
弹性吊架
弹性托架
单级单吸卧式离心泵接管示意图（二）注：1，本图仅表示卧式离心式水泵进出水管基本接管形式。设计允许时，也可使用煨弯，2．Y型过滤器可由设计人员决定是否安装（或根据实际情况选用其它过滤器或除污器）安装时应确保能抽出滤芯，便于清洗或检修。3．压力表型号及安装位置由设计人员根据实际情况确定，单级单吸卧式离心泵接管示意图审核马友才校对张昕「长心设计徐鸿给图集号
03K202
基础平面图
编号名称
3混凝土基础
4地脚螺栓
注：1．预留螺栓孔位置应按现场设备核对。2．其余尺寸应按所选产品要求或参见7～8页安装尺寸表。单级单吸卧式离心泵安装
审核马友才校对张昕邮设计徐鸿绘图集号
03K202
水泵型号
水泵机组
电机型号/功率（kw）
BKZ125-200A
BKZ125-315
BKZ125-320
BKZ125-400B
BKZ150-250
BKZ150-315
BKZ150-315A
BKZ150-400
BKZ150-400A
BKZ200-315
BKZ200-315A
BKZ200-320
BKZ200-320A
BKZ200-400B
BKZ250-315
BKZ250-400A
BKZ250-400B
BKZ300-315
BKZ350-315
BKZ350-400A
Y132S-4/5.5
Y160L-4/15
Y180L-4/22
Y180L-4/22
Y180M-4/18.5
Y200L-4/30
Y180L-4/22
Y225M-4/45
Y225S-4/37
Y250M-4/55
Y225M-4/45
Y225M-4/45
Y225S-4/37
Y250M-4/55
Y280S-4/75
Y280M-4/90
Y280S-4/75
Y280M-4/90
Y315S-4/110
Y315L1-4/160
单级单吸卧式离心泵安装尺寸表（一）水泵混凝士基础尺寸
注：本表按广州市白云泵业制造有限公司提供的技术资料编制。L2
地脚螺栓
M16x300
M20×300
M24x300
M24x300
M24x300
M24x300
M24x300
M24x300
M24x300
M24x300
M24×300
M24×300
M24×300
M24×300
M24x400
M24x400
M24x400
M24×400
M24×400
M24×400
转速n=1480r/min
水泵安装尺寸
（mm）
单级单吸卧式离心泵安装尺寸表（一）L3
图集号
审核马友才校对张所长心设计徐鸿？页
03K202
水泵型号
水泵机组
电机型号/功率（kW）
BKZ50-125
BKZ65-125
BKZ65-160
BKZ80-125
BKZ80-160
BKZ80-200
BKZ80-200B
BKZ80-250
BKZ80-250A
BKZ80-250B
BKZ100-125
BKZ100-160
BKZ100-160A
BKZ100-160B
BKZ100-200
BKZ100-200A
BKZ100-200B
BKZ125-200
BKZ125-200A
BKZ125-200B
Y90E-2/2.2
Y100L-2/3
Y132S1-2/5.5
Y132S1-2/5.5
Y132S2-2/7.5
Y160M2-2/15
Y132S2-2/7.5
Y180M-2/22
Y160L-2/18.5
Y160M2-2/15
Y160M1 --2/11
Y160M2-2/15
Y160M1-2/11
Y132S2-2/7.5
Y180M-2/22
Y160L -2/18.5
Y160M2-2/15
Y225M-2/45
Y200L2-2/37
Y180M-2/22
单级单吸卧式离心泵安装尺寸表（二）
水泵混凝土基础尺寸
(mm）
注：本表按广州市自云泵业制造有限公司提供的技术资料编制L2
地脚螺栓
M10x220
M10x220
M10x220
M10x220
M10x220
M12x300
M10x220bzxZ.net
M12x300
M12x300
M12x300
M12x300
M12x300
M12x300
M12×300
M20x300
M20x300
M20x300
M20x300
M20x300
M20x300
转速n=2900r/min
水泵安装尺寸（mm）
（二）
单级单吸卧式离心泵安装尺寸表L3
图集号
审核马友才校对张昕老设计徐鸿绘页
03K202
减报器
减振垫
弹簧减振器
橡胶减振器
注：1．其余尺寸应按所选产品要求或参见10～12页安装尺寸表。2.减振器选用参见13~18页，
3.钢筋混凝土或型钢基座见第25～29页。单级单吸卧式离心泵减振安装图审核马友才校对张昕本风设计徐鸿约学图集号
03K202
水泵机组
水泵型号
NK32-125.1
NK32-125
NK32-160.1
NK32-160
NK32-200
NK40-125
NK40-160
NK40-200
NK40-250
NK50-125
NK50-160
NK50-200
NK50-250
NK65-125
NK65-160
NK65-200
NK65-250
NK65-315
电机功率（kw）
单级单吸卧式离心泵减振安装尺寸表（一）安装尺
寸（mm）
注：总重量为水泵机组重量与减振基座重量之和。L2
转速n=1450r/min
①为混凝土基座②为型钢基座
总重量
单级单吸卧式离心泵减振安装尺寸表（一）给
审核马友才校对张昕「法设计徐鸿?
图集号
03K202
水泵机组
水泵型号
NK80-160
NK80-200
NK80-250
NK80-315
NK80-400
NK100-200
NK100-250
NK100-315
NK100-400
NK125-250
NK125-315
NK125-400
NK150-200
NK150-315
NK150~320
NK150-400
单级单吸卧式离心泵减振安装尺寸表（二）安装尺寸（mm）
电机功率（kw）
注：总重量为水泵机组重量与减振基座重量之和。L1
转速n=1450r/min
①为混凝土基座②为型钢基座
总重量
单级单吸卧式离心泵减振安装尺寸表（二审核马友才校对张昕长设讯徐鸿统?
图集号
03K202
水泵机组
水泵型号
INK32-125.1
NK32-125
INK32-160.1
NK32-160
NK32-200
NK40-125
NK40-160
NK40-200
NK50-125
NK50-160
NK50-200
|NK65-125
NK65-160
NK65-200
NK80-160
NK80-200
电机功率（kw）
单级单吸卧式离心泵减振安装尺寸表（三）安装尺
寸（mm）
注：总重量为水泵机组重量与减振基座重量之和。L1
①为混凝土基座
转速n=2900r/min
②为型钢基座
总重量
单级单吸卧式离心泵减振安装尺寸表（三）审核马友水胶对张昕心设讯徐鸿绘②
图集号
03K202
