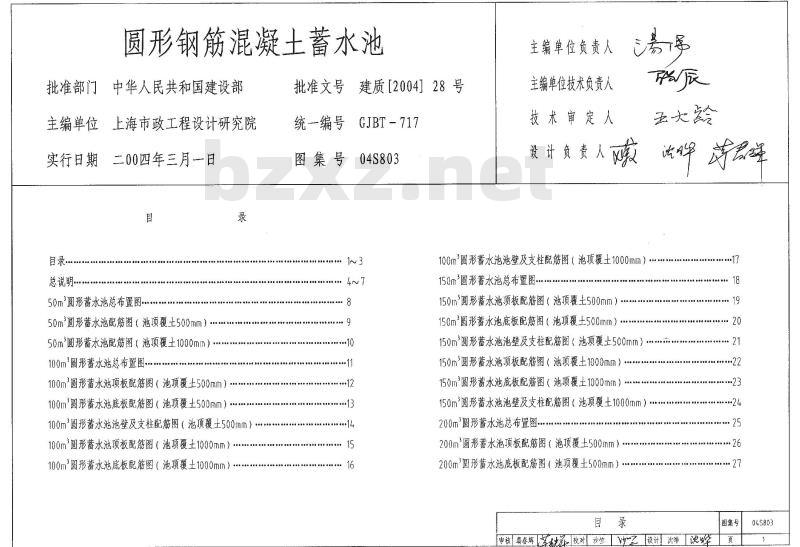

【其他行业标准】 圆形钢筋混凝土蓄水池 总容积50m3~2000m3

圆形钢筋混凝土蓄水池
批准部门中华人民共和国建设部主编单位上海市政工程设计研究院实行日期　二00四年三月一日
总说明
50m圆形蓄水池总布置图·
50m圆形蓄水池配筋图（池顶覆土500mm）.50m圆形蓄水池配筋图（池顶覆土1000mm）.100m圆形蓄水池总布置图
100m圆形蓄水池顶板配筋图（池顶覆土500mm）100m圆形蓄水池底板配筋图（池顶覆土500mm）100m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）100m2圆形蓄水池顶板配筋图（池顶覆土1000mm）100m圆形蓄水池底板配筋图（池顶覆土1000mm）批准文号
统一编号
建质[2004］28号
GJBT-717
图集号04S803
+6 * 11
主编单位负责人
主编单位技术负责人
技术审定人
设计负责，
玉大窖
100m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）150m圆形蓄水池总布置图
150m圆形蓄水池顶板配筋图（池顶覆土500mm），150m圆形蓄水池底板配筋图（池顶覆土500mm）150m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）150m圆形蓄水池顶板配筋图（池顶覆土1000mm）150m圆形蓄水池底板配筋图（池顶覆土1000mm）150m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）.200m2圆形蓄水池总布置图

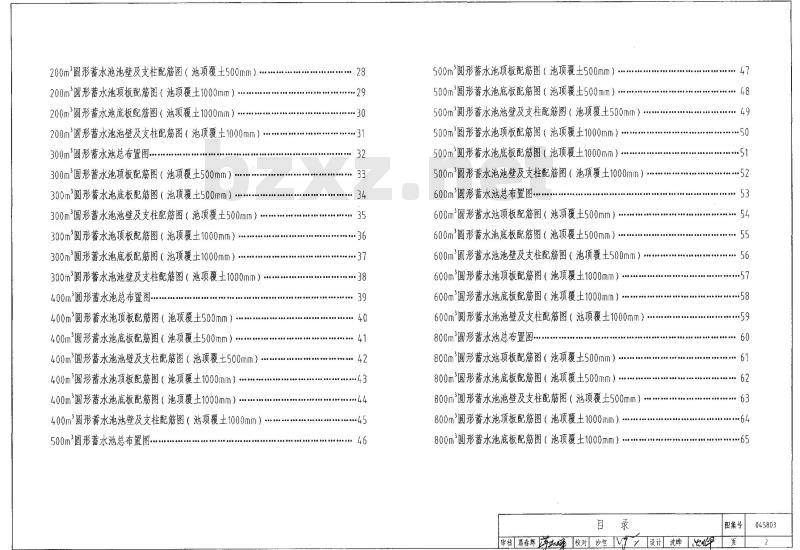

200m圆形蓄水池顶板配筋图（池顶覆土500mm）200m圆形蓄水池底板配筋图（池顶覆土500mm）自录
[申核葛春辉学辣校对沙丝
设计沈畔谏蟀
图集号
04S803
200m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）200m2圆形蓄水池顶板配筋图（池顶覆土1000mm）200m圆形蓄水池底板配筋图（池顶覆土1000mm）200m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）300m圆形蓄水池总布置图
300m圆形蓄水池顶板配筋图（池顶覆土500mm）。300m圆形蓄水池底板配筋图（池顶覆土500mm）300m2圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）300m圆形蓄水池顶板配筋图（池顶覆土1000mm），300m圆形蓄水池底板配筋图（池顶覆土1000mm）300m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）400m圆形蓄水池总布置图
400m圆形蓄水池顶板配筋图（池顶覆土500mm）400m圆形蓄水池底板配筋图（池顶覆土500mm）400m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）400m圆形蓄水池顶板配筋图（池顶覆土1000mm）..400m圆形蓄水池底板配筋图（池顶覆土1000mm）400m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）500㎡圆形蓄水池总布置图
500m圆形蓄水池顶板配筋图（池顶覆土500mm）500m圆形蓄水池底板配筋图（池顶覆土500mm）500m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）500m圆形蓄水池顶板配筋图（池顶覆土1000mm）500m圆形蓄水池底板配筋图（池顶覆土1000mm）500m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）600m圆形蓄水池总布置图
600m圆形蓄水池顶板配筋图（池顶覆土500mm）600m圆形蓄水池底板配筋图（池顶覆土500mm）600m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）600m圆形蓄水池顶板配筋图（池顶覆土1000mm）600m圆形蓄水池底板配筋图（池顶覆土1000mm）600m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）800m圆形蓄水池总布置图
800m2圆形蓄水池顶板配筋图（池顶覆土500mm）800m圆形蓄水池底板配筋图（池顶覆土500mm）：800m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）800m圆形蓄水池顶板配筋图（池顶覆土1000mm）800m圆形蓄水池底板配筋图（池顶覆土1000mm）录
审核葛春辉通校对沙竺设计沈畔出·47
+++ 51
+** 53
*****64
图集号
045803

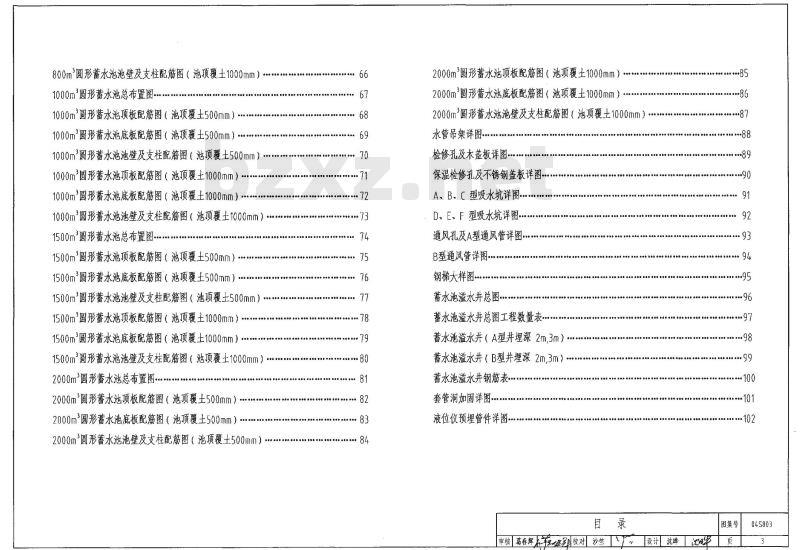

800m圆形蓄水池池壁及支柱配筋图（池覆土1000mm）1000m圆形蓄水池总布置图
1000m圆形蓄水池顶板配筋图（池顶覆土500mm）1000m圆形蓄水池底板配筋图（池顶覆土500mm）1000m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）1000m圆形蓄水池顶板配筋图（池顶覆土1000mm）1000m圆形蓄水池底板配筋图（池顶覆土1000mm）1000m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）：1500m圆形蓄水池总布置图
1500m圆形蓄水池顶板配筋图（池顶覆土500mm）1500m圆形蓄水池底板配筋图（池顶覆土500mm）1500m圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）1500m圆形蓄水池顶板配筋图（池顶覆土1000mm）1500m圆形蓄水池底板配筋图（池顶覆土1000mm）1500m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）2000m圆形蓄水池总布置图
2000m圆形蓄水池顶板配筋图（池顶覆土500mm）2000m圆形蓄水池底板配筋图（池顶覆土500mm）2000m2圆形蓄水池池壁及支柱配筋图（池顶覆土500mm）66
+** 77
2000m圆形蓄水池顶板配筋图（池顶覆土1000mm）2000m圆形蓄水池底板配筋图（池顶覆土1000mm）2000m圆形蓄水池池壁及支柱配筋图（池顶覆土1000mm）水管吊架详图
检修孔及木盖板详图
保温检修孔及不锈钢盖板详图
A、B、C型吸水坑详图
D、E、F型吸水坑详图
通风孔及A型通风管详图
B型通风管详图
钢梯大样图
蓄水池溢水井总图
蓄水池溢水井总图工程数量表
蓄水池溢水井（A型井埋深2m3m）蓄水池溢水井（B型井埋深2m,3m）蓄水池溢水井钢筋表·
套管洞加固详图
液位仪预埋管件详图
审核葛春辉程多以校对沙竺「，设计沈畔
+**101
图集号
045803

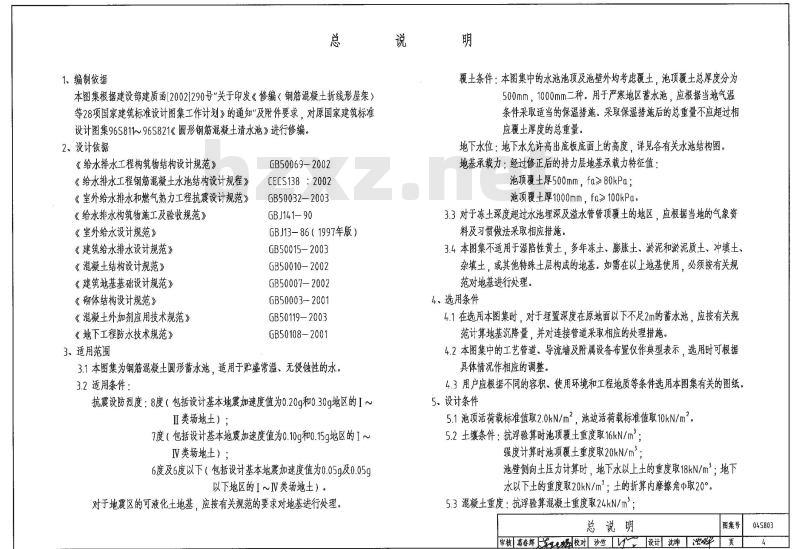

1、编制依据
本图集根据建设部建质函[2002]290号\关于印发《修编（钢筋混凝土折线形屋架》等28项国家建筑标准设计图集工作计划》的通知\及附件要求，对原国家建筑标准设计图集96S811~96S821《圆形钢筋混凝土清水池》进行修编2、设计依据
《给水排水工程构筑物结构设计规范》《给水排水工程钢筋混凝土水池结构设计规程》《室外给水排水和燃气热力工程抗震设计规范》《给水排水构筑物施工及验收规范》《室外给水设计规范》
《建筑给水排水设计规范》
《混凝土结构设计规范》
《建筑地基基础设计规范》
《砌体结构设计规范》
《混凝土外加剂应用技术规范》《地下工程防水技术规范》
3、适用范围
GB50069-2002
CECS138 : 2002
GB50032-2003
GBJ141-90
GBJ13-86（1997年版）
GB50015-2003
GB50010—2002
GB50007—2002
GB50003-2001
GB50119—2003
GB50108-2001
3.1本图集为钢筋混凝土圆形蓄水池，适用于贮盛常温、无侵蚀性的水。3.2适用条件：
抗震设防烈度：8度（包括设计基本地震加速度值为0.20g和0.30g地区的1~II类场地土）；
7度（包括设计基本地震加速度值为0.10g和0.15g地区的I～IV类场地土）：
6度及6度以下（包括设计基本地震加速度值为0.05g及0.05g以下地区的I～IV类场地土）。
对于地震区的可液化土地基，应按有关规范的要求对地基进行处理说
覆土条件：本图集中的水池池顶及池壁外均考虑覆土，池顶覆土总厚度分为500mm，1000mm二种。用于严寒地区蓄水池，应根据当地气温条件采取适当的保温措施。采取保温措施后的总重量不应超过相应覆土厚度的总重量，
地下水位：地下水允许高出底板底面上的高度，详见各有关水池结构图。地基承载力：经过修正后的持力层地基承载力特征值：池顶覆土厚500mm，fa≥80kPa；池顶覆土厚1000mm，fa≥100kPa。3.3对于冻土深度超过水池埋深及溢水管管顶覆土的地区，应根据当地的气象资料及习惯做法采取相应措施。
3.4本图集不适用于湿陷性黄土，多年冻土、膨胀土、淤泥和淤泥质土、冲填土、杂填土，或其他特殊土层构成的地基。如需在以上地基使用，必须按有关规范对地基进行处理。
4、选用条件
4.1在选用本图集时，对于埋置深度在原地面以下不足2m的蓄水池，应按有关规范计算地基沉降量，并对连接管道采取相应的处理措施。4.2本图集中的工艺管道、导流墙及附属设备布置仅作典型表示，选用时可根据具体情况作相应的调整。
4.3用户应根据不同的容积、使用环境和工程地质等条件选用本图集有关的图纸。5、设计条件
5.1池顶活荷载标准值取2.0kN/m2，池边活荷载标准值取10kN/m2。5.2土壤条件：抗浮验算时池顶覆土重度取16kN/m2：强度计算时池顶覆土重度取20kN/m2池壁侧向土压力计算时，地下水以上土的重度取18kN/m2；地下水以下土的重度取20kN/m2；土的折算内摩擦角中取20°。5.3混凝土重度：抗浮验算混凝土重度取24kN/m；总说明　
图集号
[审核 离春辉校对 沙丛设 沈 浓 04S803

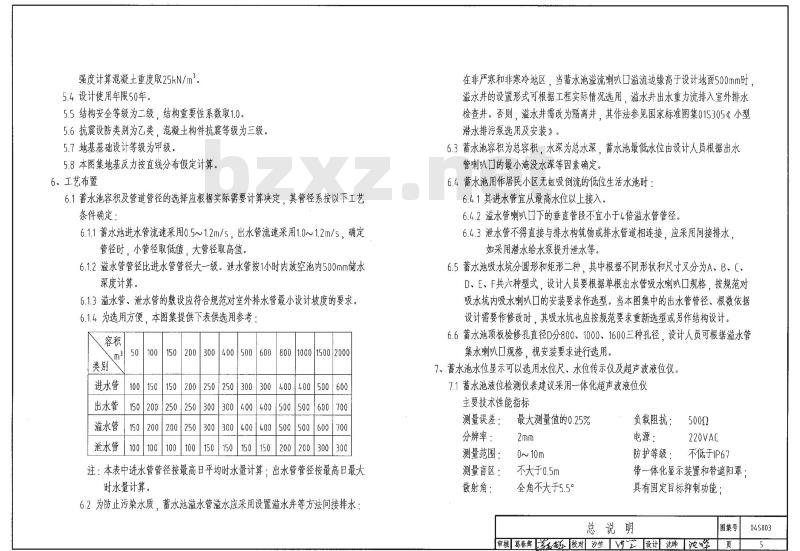

强度计算混凝土重度取25kN/m2。5.4设计使用年限50年。
5.5结构安全等级为二级，结构重要性系数取1.0。5.6抗震设防类别为乙类，混凝土构件抗震等级为三级。5.7地基基础设计等级为甲级
5.8本图集地基反力按直线分布假定计算。6工艺布置　
6.1蓄水池容积及管道管径的选择应根据实际需要计算决定、其管径系按以下工艺条件确定：
6.1.1蓄水池进水管流速采用0.5~1.2m/s，出水管流速采用1.0~1.2m/s，确定管径时，小管径取低值，大管径取高值。6.1.2溢水管管径比进水管管径大一级。泄水管按1小时内放空池内500mm储水深度计算。
6.1.3溢水管、泄水管的敷设应符合规范对室外排水管最小设计坡度的要求，6.1.4为选用方便，本图集提供下表供选用参考：容积
进水管
出水管
溢水管
100150
150200
150200200
400500
250300
泄水管
100100100|100|150
1501150
800|1000/1500|2000
400400
500600
500600
200200300
注：本表中进水管管径按最高日平均时水量计算：出水管管径按最高日最大时水量计算。
6.2为防止污染水质，蓄水池溢水管溢水应采用设置溢水井等方法间接排水：在非严寒和非寒冷地区，当蓄水池溢流喇叭口溢流边缘高于设计地面500mm时溢水井的设置形式可根据工程实际情况选用，溢水井出水重力流排入室外排水检查井。否则，溢水井需改为隔离井，其作法参见国家标准图集01S305《小型潜水排污泵选用及安装》。
6.3蓄水池容积为总容积，水深为总水深，蓄水池最低水位由设计人员根据出水管喇叭口的最小淹没水深等因素确定。6.4蓄水池用作居民小区无虹吸倒流的低位生活水池时：6.4.1其进水管宜从最高水位以上接入。6.4.2溢水管喇叭口下的垂直管段不宜小于4倍溢水管管径。6.4.3泄水管不得直接与排水构筑物或排水管道相连接，应采用间接排水，如采用潜水给水泵提升泄水等。6.5蓄水池吸水坑分圆形和矩形二种，其中根据不同形状和尺寸又分为A、B、（、D、E、F共六种型式，设计人员要根据单根出水管吸水喇叭口规格，按规范对吸水坑内吸水喇叭口的安装要求作选型。当本图集中的出水管管径、根数依据设计需要作修改时，其吸水坑也应按规范要求重新选型或另作结构设计，6.6蓄水池顶板检修孔直径D分800、1000、1600三种孔径、设计人员可根据溢水管集水喇叭口规格，视安装要求进行选用。7、蓄水池水位显示可以选用水位尺、水位传示仪及超声波液位仪。7.1蓄水池液位检测仪表建议采用--体化超声波液位仪主要技术性能指标
测量误差：
分辨率：
测量范围：
测量盲区：
散射角：
最大测量值的0.25%
不大于0.5m
全角不大于5.5°
负载阻抗：
电源：
220VAC
防护等级：不低于IP67
带一体化显示装置和带遮阳罩：具有固定目标抑制功能；
总说明　
图集号
申核葛春辉（校对沙竺设计沈峰池峰页04S803
输出信号：4-20mA．DC
7.2超声波液位仪预埋管安装
具有自动温度补偿功能。
用于安装超声波液位仪预埋管水平位置已考虑超声波波束宽度。预埋管直径DN300，下端与顶板底齐平，顶部露出覆土200mm。在顶部水平焊接钢法兰DN300/PNO.6，并用螺栓连接预装钢法兰盖DN300/PN0.6以便于安装超声波液位仪。
7.3超声波液位仪安装
卸下预装的钢法兰盖，在其中心制作螺纹（螺纹尺寸视具体超声波液位仪型号而定），再将钢法兰盖与钢法兰用螺栓固定，将液位仪旋入螺纹固定，7.4蓄水池监控中心监控设备上可对液位仪传输来的信号进行上限、报警、下限等限值的设定。其报警水位应高出最高水位50mm，低于溢水管喇叭口溢流边缘50mm。蓄水池最低水位由设计人员根据出水管喇叭口的最小淹没水深等因素确定。
8、材料
8.1工艺管道：钢制管件、管道支架等均采用Q235A钢。8.2混凝土
8.2.1垫层强度等级为C10
8.2.2池体强度等级为C25；
8.2.3池体抗渗等级S6；
8.2.4混凝土中最大氯离子含量应小于0.2%，最大碱含量应小于3.0kq/m28.2.5水灰比应控制在0.5以下：8.2.6当混凝土有抗冻要求，则应符合现行有关国家标准的要求，8.3钢筋：直径d≤8为HPB235钢，直径d≥10为HRB335钢。8.4钢梯、预埋件采用Q235B钢。对于有条件的用户、钢梯可以改为不锈钢梯。8.5抹面
8.5.1水池外壁、内壁和顶板顶面、用1：2防水水泥砂浆抹面，厚20mm。水池顶板底面、支柱和导流墙等表面可用1：2水泥砂浆抹面，厚15mm。8.5.2如水池施工采用光滑模板，可以取消水泥砂浆内抹面。8.5.3当水池贮盛生活用水时可选用符合有关标准的卫生级防腐涂料作内衬处理替代抹面。
8.5.4当水池贮盛对混凝土有腐蚀的水时，应按有关规范要求作相应的内防腐处理。
8.5.5为提高水池的不透水性，池内的1：2防水水泥砂浆抹面，应分层紧密连续涂抹，每层的连接缝需上下左右错开，并应与混凝土的施工缝错开。8.6确体
导流墙应选用240mm厚承重混凝土砌块，砌块强度等级不低于MU10、用M10水泥砂浆砌筑；当地无此砌块时，也可采用等强度的烧结实心砖砌体。砌体与池壁、柱之间须用2中8@500拉筋连结，拉筋伸入砌体长度1000。8.7油漆
蓄水池内所有铁件均应采用符合有关标准的无毒防腐涂料。9、施工制作要求：
9.1本图集尺寸均以mm为单位，标高以m为单位。9.2水池施工、安装及验收均应遵照现行《给水排水构筑物施工及验收规范》GBJ141-90进行。
9.3混凝土
9.3.1水池混凝土按设计要求配制，浇筑时必须振捣密实，不得漏振；9.3.2池壁施工缝的位置可以设在以下二处：9.3.2.1池壁底端的斜托上部，并应避开斜托斜筋：9.3.2.2池壁顶端的斜托下部、并应避开斜托斜筋。9.3.3当水池直径超过20m时，水池混凝土可选用下列方法施工：总说明
申核葛春辉率校对沙丝V设计沈呼甲图集号
04S803
9.3.3.1采用补偿收缩混凝土（可在混凝土掺用膨胀剂），限制膨胀率2.5×10-4～3×10-4，限制千缩率不大于3×10-4，28天抗压强度不小于25MPa。
9.3.3.2在水池长度中部处（若遇柱子，可错开个区格），设1.0m宽的后浇缝（含顶、壁、底板），间隔六星期后，再用C30补偿收缩混凝土浇捣。后浇缝的施工应符合《地下工程防水技术规范》GB50108-2001的要求。顶、底板采用规范中后浇带防水构造（三）“、壁板采用规范中“后浇带防水构造（一）“。9.3.4采用膨胀剂拌制补偿收缩混凝土时，应注意下列各项：9.3.4.1混凝土配合比设计应经试验确定。9.3.4.2水泥宜采用强度等级不低于32.5R号的普通硅酸盐水泥。9.3.4.3混凝土浇捣完毕后，应在12小时内加覆盖和连续浇水养护9.3.4.4混凝土浇水养护期不得少于14昼夜，亦可采用涂刷薄膜养生液养护。对于顶、底板，建议采用蓄水养护。9.3.4.5平均气温低于5°时，混凝土浇筑后，应立即用塑料薄膜和保温材料覆盖，养护期不应少于14天。对于墙体，带模板养护不应少于7天。9.3.4.6拆模后，混凝土表面应加覆盖，防止阳光暴晒和寒潮袭击。9.3.4.7混凝土搅拌时间，应比普通混凝土延长一分钟，以保证搅拌均匀。9.3.4.8混凝土其它施工注意事项与一般混凝土相同。9.3.5混凝土外加剂应符合《混凝土外加剂应用技术规范》GB50119-2003的要求，当采用多种混凝土外加剂时、应进行兼容性试验。9.3.6浇筑水池混凝土前应将扶梯、墙管和吊攀等预埋件按图预先埋设牢固，防止浇筑混凝土时松动，安装附属设备以前预埋孔洞亦应事先留出。不得事后敲凿。9.4钢筋：
9.4.1主筋混凝土保护层厚度；柱为35mm：底板顶层、顶板和池壁为30mm；底板下层为40mm。
9.4.2圆形水池池壁水平钢筋应采用焊接连接，焊接长度：单面焊不小于10d双面焊不小于5d（d为钢筋直径），焊接接头应相互错开，焊接接头应符合《混凝土结构设计规范》GB50010-2002第9.4.9条的规定。9.4.3采用绑扎搭接接头的钢筋，钢筋搭接除图中注明外，搭接长度应符合《混凝土结构设计规范》GB50010-2002第9.4.3、9.4.4条规定。钢筋搭接的接头应相互错开，同一连接区段内钢筋接头数量应不大于总数量的25%。
9.4.4钢筋遇到孔洞时应尽量绕过、不得截断，如必须截断时，应与孔洞口加固环筋焊接锚固。
9.5施工期间必须及时排除基坑积水，防止水池上浮。9.6水池抹面之前，应先进行水池顶板试水试验及水池满水试验：9.6.1水池顶板试水试验：充水高度为300mm，充水结束后稳定二天，观察渗漏情况、24小时渗漏率应小于2L/m2d、根据观察到的渗漏，视具体情况修补。
9.6.2水池满水试验：充水分三次，每次充水三分之一设计水深，每次充水结束稳定二天，观察和测定渗漏因素，24小时渗漏率应小于2L/m2d，根据观察到的渗漏，视具体情况修补。9.7水池土建及满水试验完成后，覆土回填工作应沿水池池顶及四周分层均匀回填，防止超填。顶板表面覆土时要避免大力夯打。对于设置在地下水地区的水池应在试水合格后立即回填，先填池顶土，后填四周土。水池回填应符合《给水排水构筑物施工及验收规范》GBJ141-90的规定。回填土压实度不低于90%。如回填区位于道路下，则回填压实应符合有关现行国家标准的要求。已建好的水池必须及时覆土不可长期暴露。9.8本图集未考虑冬季施工，冬季施工应按有关规定执行。总说明
审核 葛春辉校对 沙竺V设计沈峰甲图集号
04S803
设计地面
允许地下水位
DN100进水管
通风管,高出覆土面900mm
DN100进水
覆土夯实
PVC防水卷材
12水泥砂浆找平
1-1剖面图
$EN150溢水管
检修孔，
DN150溢水管
DN150出水管
DN100泄水管
溢水堰
设计地面
溢水井
DN100泄水管
DN150出水管
X通风管,高出覆土面1400mm
预板预留水位传示装置孔，做法①见P102，安装要求详见总说明
平面图
玻璃钢顶盖
滋水井进，出水管标高相同
排入雨水系统
说明：
检修孔
②通风帽wwW.bzxz.Net
通风管
?吸水坑
?脆梯
③水位传示仪
水管吊架
③喇然口支架
删性防水套管
刚性防水套管
钢制弯头
?钢管
?铜馆
①溢水井
水深3300
DN150x225
DN150x90°
工程数量表
材料 单位数量
混凝土报
1、池顶覆土高度分为h=500mm和1000mm二种。2
2、本图中hi为顶板厚度，h2为底板厚度，h3为池壁厚度。3、有关工艺布置详细说明见总说明。4、池底排水坡i=0.005，排向吸水坑。详见025403
详见02S403
详见02S404
详见025404
详见02S403
P96、P97,A型、B型可任选
5、检修孔、水位尺、各种水管管径、根数、平面位置、高程以及吸水坑位置等可按具体工程情况布置。6、通风帽除P93、P94二种型号外，尚可参照02S403《钢制管件》选用。7、蓄水池溢水管喇叭口溢流边缘高出溢水井溢水堰溢流边缘的高度200mm.50m圆形蓄水池总布置图
图集号
审核张永铨校对李静毅设计张红辉货
045803
909+9%
上层钢筋
28910@15
10@200②
下层钢筋
池顶板钢筋布置图
30 59 650
610@200
28410@159
10素混凝土垫层
100l 250|200600j200, 400
池壁钢筋布置图
J200g600
(13)12@150
上层钢筋
+ 400 209600200
下层钢筋
池底板钢筋布置图
池壁钢筋展开图
各构件材料用量
共计HPB235级钢筋（≤8)
混凝土
(m)）
226（kg）
HRB335级钢筋I≥虫10]
1642(kg）
钢筋及材料表
2330~2820
D=2100
D-3360
D=2040
D-4820
530 200
2600~4100
D-4560
9~4840
说明：
14-065
1478820
总长度
允许最高地下水位至设计地面下0.5m。50m2圆形蓄水池配筋图（池顶覆土500mm）图集号
045803
审核葛春辉校对沈哗世印设计彭夏军彭夏翠页
220元
上层钢筋
3610@12@
10@200?
下层钢筋
池顶板钢筋布置图
320 159 650+ 400 +
610@200
?ozoaa
@ll ho
702734
100250|220600200,200
136910@1290
10素混凝土垫层
池壁钢筋布置图
220／600
?12@15g
上层钢筋
+ 400 20%600220
下层钢筋
池底板钢筋布置图
池壁钢筋展开图
各构件材料用量
混凝土
（kg）
共计HPB235级钢筋中8）
32（kg）
HRB335级钢筋[≥10]
2184 (kg)
钢筋及材料表
D=2100
D=3360
D-2040
D 0-4580
580 2g
2600~4100
p-4560
5~4B80
说明：
总长度
1566824
1478824
112072
允许最高地下水位至设计地面以下0.5m。50m圆形蓄水池配筋图（池顶覆土1000mm）图集号
申核葛春辉城校对沈设计彭夏军夏军页04S803
设计地面
允许地下永位
DN150进水管
DN150进水管
覆土夯实
PVC防水卷材
12水泥砂浆找平
溢水堰
设计地面
DN200溢水管?
DN200出水管?
DN10泄永香
1-1剖面图
①溢水井
晟据工
QN200溢水管
DN100泄水管
/通风管,高出覆土面900mm
平面图
检修孔工
DN200出水管
通风管,高出覆土面14.00mm
顶板预留水位传示装置孔，做法见P102，安装要求详见总说明一①+果h
玻璃钢顶盖
溢水井进、出水管标高相同
排入雨水系统
检修孔
通风帽
通风管
吸水坑
③肥梯
水位传示仪
水管吊架
喇叭口支架
喇叭口
刚性防水套管
刚性防水套管
刚性防水套管
钢制弯头
③钢管
①溢水井
说明：
水深3300
DN200×300
DN200x90°
工程数量表
材料单位数量
混凝士根
P93、P94
P93、P94
详见025403
1、池顶覆土高度分为h=500mm和1000mm二种。详见025403
详见025404
详见025404
详见02S404
详见02S403
P96、P97，A型、B型可任选
2、本图中h1为预板厚度，h2为底板厚度，h;为池壁厚度。3、有关工艺布置详细说明见总说明。4、池底排水坡=0.005，排向吸水坑。5、检修孔、水位尺、各种水管管径、根数、平面位置、高程以及吸水坑位置等可按具体工程情况布置。6、通风帽除P93、P94二种型号外，尚可参照02S403《钢制管件》选用7、蓄水池溢水管喇叭口溢流边缘高出溢水井溢水堰溢流边缘的高度200mm。100m圆形蓄水池总布置图
审核张永链科永约校对李静毅虎帮报设计张红辉辉图集号
04S803
210@150
中10@150
10@100
2025025
下层钢筋
牛010@180
沿R=3370
±10@150（）
剖面1-1
200,200,400
游R=3370
.olpa.o
重10@150
10@500
沿R-3370
R-3370
, 200 200
池顶板钢筋布置图
上层钢筋
钢筋及材料表
O-476240
970~960~780970
5-9760
D-96740
说明：
(mm）
（mm）
总长度
各构件材料用量
混凝土
(mm）/(m)
共计HPB235级钢筋≤中8
B8(kg）
HRB335级钢筋（≥±10）
414（kg）
允许最高地下水位在水池底板底面以上1700mm。100m圆形蓄水池顶板配筋图（池顶覆土500mm）图集号设计缪宇字页
审核葛春辉校对沈哗
04S803
