【其他行业标准】 热水器选用及安装

热水器选用及安装
批准部门中华人民共和国住房和城乡建设部批准文号建质[2008]189号主编单位国家住宅与居住环境工程技术研究中心统一编号实行日期二00八年十二月一日
目录·
总说明·
图例·
燃气热水器
燃气热水器说明·
燃气热水器系统原理图
图集号
燃气热水器、燃气采暖热水炉安装位置示意图烟道式燃气快速热水器安装布置图，烟道式燃气快速热水器安装详图：烟道式燃气快速热水器技术参数和安装尺寸表强制排气式燃气快速热水器安装布置图强制排气式燃气快速热水器安装详图：冷凝强制排气式燃气快速热水器安装布置图冷凝强制排气式燃气快速热水器安装详图强制排气式燃气快速热水器技术参数GJBT-1083
08S126
主编单位负责人
主编单位技术负责人
技术审定人
设计负责
强制排气式燃气快速热水器安装尺寸表：艺车
强制给排气式（上出二层管、上出二连管）燃气快速热水器安装布置图··.
强制给排气式（上出二层管、上出二连管）燃气快速热水器安装详图···
强制给排气式（后出二层管）燃气快速热水器安装布置图强制给排气式（后出二层管）燃气快速热水器安装详图24
嵌入式强制给排气燃气快速热水器安装布置图嵌入式强制给排气燃气快速热水器安装详图，
强制给排气式燃气快速热水器技术参数·：强制给排气式燃气快速热水器安装尺寸表室外型燃气快速热水器安装布置图：室外型燃气快速热水器安装详图自录
审核林建平纠校对王岩松瑞松设计张磊张图集号
08S126
室外型燃气快速热水器技术参数：室外型燃气快速热水器安装尺寸表燃气中央热水系统示意图··
燃气中央热水系统安装布置图··燃气中央热水系统安装详图···燃气中央热水系统技术参数和安装尺寸表烟道式燃气容积热水器安装布置图·..烟道式燃气容积热水器安装详图··强制排气式燃气容积热水器安装布置图强制排气式燃气容积热水器安装详图·燃气容积式热水器技术参数表·：燃气容积式热水器安装尺寸表·燃气采暖热水炉
燃气采暖热水炉说明··
强制给排气式无储水罐燃气壁挂采暖热水炉安装布置图·51强制给排气式无储水罐燃气壁挂采暖热水炉安装详图····52强制给排气式内置储水罐燃气壁挂采暖热水炉安装详图··53强制给排气式外置储水罐燃气壁挂采暖热水炉安装详图··54燃气壁挂采暖热水炉技术参数表（）燃气壁挂采暖热水炉安装尺寸表（一）燃气壁挂采暖热水炉技术参数表（二）：燃气壁挂采暖热水炉安装尺寸表（二）燃气壁挂采暖热水炉技术参数表及安装尺寸表（三）55
储水式电热水器
储水式电热水器说明·，
壁挂式电热水器系统原理图：
落地式电热水器系统原理图
储水式电热水器安装位置示意图内藏储水式电热水器安装图·
卧挂储水式电热水器安装布置图卧挂储水式电热水器安装详图··竖挂储水式电热水器安装布置图竖挂储水式电热水器安装详图·落地储水式电热水器安装图：
储水式电热水器技术参数·.
卧挂储水式电热水器安装尺寸表：竖挂储水式电热水器安装尺寸表：落地储水式电热水器安装尺寸表：：太阳能热水器
太阳能热水器说明··
普通住宅太阳能集热器面积选配速查表紧凑式、分离式太阳能热水系统示意图太阳能热水器、集热器安装位置示意图·：紧凑式太阳能热水器平屋面安装示意图紧凑式太阳能热水器坡屋面安装示意图·.紧凑式太阳能热水器技术参数（一）·，紧漆式太阳能热水器安装尺寸表（）目录
审核林建平校对王岩松 瑞松设计张嘉花商图集号
08S126
紧式太阳能热水器技术参数（二）·紧凑式太阳能热水器安装尺寸表（二）：承压分离间接循环式太阳能热水系统示意图非承压分离直接式太阳能热水系统示意图分离式太阳能热水器技术参数表··分离式太阳能热水器安装尺寸表··阳台壁挂式太阳能热水系统示意图·阳台壁挂式太阳能热水器技术参数表：阳台壁挂式太阳能热水器安装尺寸表平屋面太阳能热水器、集热器支架基座（一）平屋面太阳能热水器、能集热器支架基座（二）·
坡屋面太阳能集热器安装详图··阳台太阳能集热器安装详图·，墙面太阳能集热器安装详图（--）：墙面太阳能集热器安装详图（二）女儿墙太阳能集热器安装详图（--）女儿墙太阳能集热器安装详图（二）·89
.·101
管道穿平屋面详图···
管道穿坡屋面、穿墙、埋地详图·空气源热泵热水器
空气源热泵热水器说明·，·
整体式空气源热泵热水器安装示意图整体式空气源热泵热水器技术参数和安装尺寸表··分体式空气源热泵热水器室外机安装示意图·：·106
.·113
分体式空气源热泵热水器落地式储热水罐安装示意图：·：·114分体式空气源热泵热水器卧挂式储热水罐安装示意图····115分体式空气源热泵热水器技术参数及室外机安装尺寸表（一).116
分体式空气源热泵热水器承压式储热水罐技术参数表及安装尺寸表（一）·，
分体式空气源热泵热水器技术参数及室外机安装尺寸表（二）·118
分体式空气源热泵热水器承压式储热水罐技术参数表及安装尺寸表（二)：
申核 林建平步理校对王岩松瑞校设计 磊张图集号
08S126
编制依据

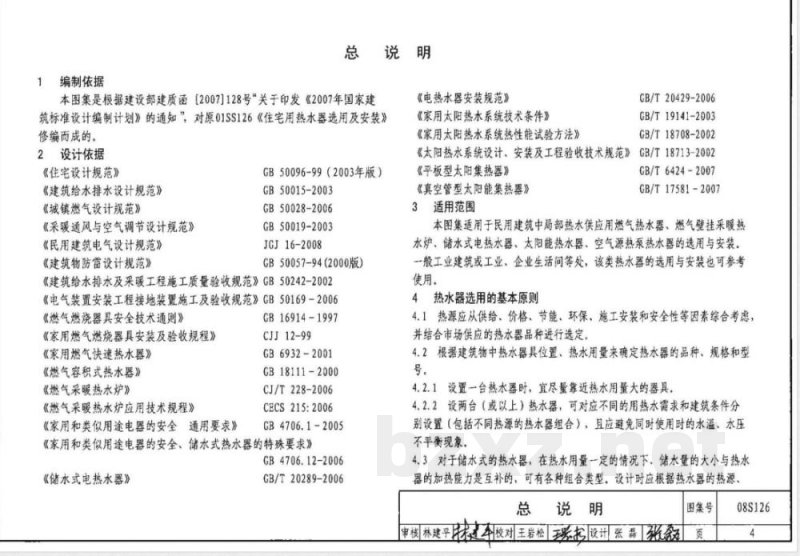

总说明
本图集是根据建设部建质函【2007]128号“关于印发《2007年国家建筑标准设计编制计划》的通知”，对原01SS126《住宅用热水器选用及安装》修编而成的。
2设计依据
《住宅设计规范》
《建筑给水排水设计规范》
《城镇燃气设计规范》
《采暖通风与空气调节设计规范》《民用建筑电气设计规范》
《建筑物防雷设计规范》
GB50096-99（2003年版）
GB50015-2003
GB50028-2006
GB50019-2003
JGJ16-2008
GB50057-94（2000版）
《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《电气装置安装工程接地装置施工及验收规范》CB50169-2006《燃气燃烧器具安全技术通则》《家用燃气燃烧器具安装及验收规程》《家用燃气快速热水器》
《燃气容积式热水器》
《燃气采暖热水炉》
《燃气采暖热水炉应用技术规程》《家用和类似用途电器的安全通用要求》CB16914-1997
CJJ12-99
GB6932-2001
GB18111-2000
CJ/T228-2006
CECS215:2006
CB4706.1-2005
《家用和类似用途电器的安全、储水式热水器的特殊要求》GB4706.12-2006
《储水式电热水器》
GB/T20289-2006
《电热水器安装规范》
《家用太阳热水系统技术条件》《家用太阳热水系统热性能试验方法》GB/T20429-2006
GB/T19141-2003
GB/T18708-2002
《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-2002《平板型太阳集热器》
《真空管型太阳能集热器》
3适用范围
GB/T6424-2007
GB/T17581-2007
本图集适用于民用建筑中局部热水供应用燃气热水器、燃气壁挂采暖热水炉、储水式电热水器、太阳能热水器、空气源热泵热水器的选用与安装，一般工业建筑或工业、企业生活间等处，该类热水器的选用与安装也可参考使用。
4热水器选用的基本原则
4.1热源应从供给、价格、节能、环保、施工安装和安全性等因素综合考虑并结合市场供应的热水器品种进行选定，4.2根据建筑物中热水器具位置、热水用量来确定热水器的品种、规格和型号。
4.2.1设置一台热水器时，宜尽量靠近热水用量大的器具。4.2.2设两台（或以上）热水器，可对应不同的用热水需求和建筑条件分别设置（包括不同热源的热水器组合），直应避免同时使用时的水温、水压不平衡现象。
4.3对于储水式的热水器，在热水用量一定的情况下、储水量的大小与热水器的加热能力是互补的，可有各种组合类型。设计时应根据热水器的热源，总说明
图集号
申核林建平民本校对王岩松瑞托设计张磊张页
08S126
容量、加热能力及预热时间综合考虑。5热水器的安装位置
5.1燃气热水器的安装位置，需保证适当的供水条件、供气条件、供电条件，以及安装间距、防火间距和通风的要求。详见本图集第7页燃气热水器说明”。
5.2燃气壁挂采暖热水炉的安装位置，需保证适当的供水条件、供气条件、供电条件，以及安装间距、防火间距和通风的要求。详见本图集第45页“燃气采暖热水炉说明”。
5.3电热水器的安装位置，需保证适当的供水条件、供电条件，以及安装和维护空间的要求。详见本图集第60页“储水式电热水器说明”5.4太阳能热水器的安装位置，需保证适当的日照条件、供水条件，以及安装和维护空间的要求，详见本图集第77页“太阳能热水器说明”。5.5空气源热泵热水器的安装位置，需保证适当的供水条件、供电条件：并保证通风良好、以及安装和维护空间的要求，详见本图集第108页“空气源热泵热水器说明”，空气源热泵热水器的国家标准“家用和类似用途热泵热水器”正在编制，本图集中空气源热泵热水器部分是根据江苏天舒电器有限公司和广东美的商用空调设备有限公司提供的技术资料编制的。6当热水器距热水用水点距离大于5m时，应采取适宜的管道保温措施。7本图集未注明的尺寸单位均为mm。参编单位
广东万和新电气有限公司
广东万家乐燃气具有限公司
博世热力技术(北京）有限公司
默洛尼卫生洁具（中国）有限公司（阿里斯顿）青岛经济技术开发区海尔热水器有限公司豪特容积热水器（成都）有限责任公司北京清华阳光能源开发有限责任公司北京市太阳能研究所有限公司
北京四季沐歌太阳能技术有限公司江苏太阳雨太阳能有限公司
广东美的商用空调设备有限公司江苏天舒电器有限公司
国家燃气用具质量监督检验中心国家太阳能热水器质量监督检验中心总说明
图集号
申核 林建平比校对王岩松王松设计张磊张彩页
08S126
1燃气热水器的性能特征
燃气热水器说明
上部（通过延长给排气简穿墙到室外），适应不同安装部位。经专业测试机1.1燃气快速热水器是水在热水器本体内流动时，主燃烧器点火，利用燃气燃烧将通过的水快速加热。
1.2燃气容积式热水器中，加热部分和贮热水箱成一体，具有与热水温度联动启闭燃气气源的装置。
1.3燃气热水器分类、特点与适用范围。常用燃气快速热水器和燃气容积式热水器按其给排气方式和安装位置分为自然排气式、强制排气式、强制给排气式和室外型。
1.3.1自然排气式（D）。
1）简称烟道式，燃烧所需空气取自室内，排气管在自然抽力作用下将烟气排至室外。
2）排气压力很小，在无风状态或微风时能正常使用，风大时烟气会回流室内。产品档次和价格较低，安装排气道难度较大，容易出现排烟不彻底，适用于低层、独立式建筑使用。1.3.2强制排气式（Q）.
简称强排式，燃烧所需空气取自室内，排气管在风机作用下强制将烟气排至室外。抗风能力较强，设有风压过大安全装置和烟道堵塞安全装置；排气道安装难度较小，要求可直通室外，产品适应能力较强，目前国内销量较大，在有冰冻可能的地区，宜选择带电加热防冻功能产品。1.3.3强制给排气式（G），
简称强制平衡式，将给排气管接至室外，利用风机强制进行给排气。抗风能力更强，安全性高：给排气简有多种构造，分别设在本体背部或构检测密封性能合格后，可以安装在密闭房间内：当热水器给排气管的末端给气口与排气口在同一位置时，应具备较强的防冻能力，以适应寒冷地区使用。
1.3.4室外型（W）。
室外型热水器只可以安装在室外，燃烧用空气取自室外，烟气也排至室外。不需特别的给排气设备，室内空气无污染，安全性高。一般产品额定产热水能力较大，自动化程度高：在有冰冻可能的地区使用时，必须有防冻装置。1.3.5在燃气热水器系列中，部分产品在保留原来热水器特点的基础上，又增加了冷凝功能，可以将燃气燃烧烟气中水蒸气的汽化潜热，通过换热器冷凝充分利用。具有冷凝功能的燃气热水器的热效率高，如果按燃气低热值理论计算，热效率可达100%~110%；排烟温度低，可达40℃。1.4型号
1.4.1燃气快速热水器型号编制为：代号安装位置或给排气方式主参数1）代号：燃气快速热水器用JS表示特征序号
2）安装位置或给排气方式：D-自然排气式：Q-强制排气式：G-强制给排气式；臀－室外型；
3）主参数采用额定热负荷（kw）取整后的阿拉伯数字表示。指在额定燃气压力下，热水器使用基准气在单位时间内放出的热量。该值是产品铭牌的标称值，单位kw。
4）特征序号由制造厂自行编制，位数不限。燃气热水器说明
图集号
审核林建平批车校对王岩松头设计张磊张税页
08S126
举例：JSQ20-B23：强制排气式、额定热负荷为20kW的燃气快速热水器，制造厂自编特征序号为B23。1.4.2燃气容积式热水器型号编制为：代号燃气种类给排气方式额定容量安安装位置改型序号
1）代号：燃气容积式热水器用RS表示2）燃气种类表示：R-人工煤气；Y-液化石油气；T-天然气。3）给排气方式：D-自然排气式；Q-强制排气式；G-强制给排气式，4）燃气容积式热水器的额定容量用3位数字表示，指热水器水箱所能水的容积L（升），允许偏差-10%，5）安装位置表示：N-室内安装式（可省略）；W-室外安装式，6）改型序号表示：A第次改型；B-第二次改型.....举例：RSTD080－WA：天然气自然排气式、80L额定容积、室外安装、第一次改型的燃气容积式热水器。2燃气热水器的设置条件
2.1燃气热水器的供水条件
2.1.1燃气快速热水器是利用给水压力和水流来开关燃气的通路，应确保规定的水压和流量，并注意配管阻力、淋浴喷头阻力、淋浴喷头高度阻力等，使给水压力满足热水器水压要求，1）般热水器的启动水压为0.02~0.04MPa；2）一般热水器的造用水压见燃气热水器技术参数表：3）给水压力过低时应加设管道泵。2.1.2燃气容积式热水器的供水条件1）给水管道上应设置止回阀：
2）当给水压力超过热水器铭牌上规定的最大压力值时，应在止回阀前设减压阀。水压力过低，应增设管道泵；3）燃气容积式热水器的必须设置安全阀，其排水管通大气：4）设置燃气容积式热水器的地面应做防水层，近处设地漏；地漏及连接的排水管道应能承受90℃的高温热水；5）热水管的安装应保证不产生水、气夹带（气堵管路）现象2.1.3燃气热水器进水口应设置过滤网，保证水质干净。2.2燃气热水器的供燃气条件
2.2.1燃气供应种类、标号及燃气压力，应符合产品铭牌及相关标准规定。2.2.2燃气管道供气能力所对应的热负荷应该满足燃气热水器额定热负荷的需要。按照燃气管道供气能力与燃气低热值，计算燃气管道供气能力所对应的热负荷。
2.3燃气热水器的供电条件
2.3.1使用交流电源的燃气热水器应设置专用插座，且满足《住宅设计规范GB50096的相关要求，应安装在热水器侧上方，功率应大于燃气热水器产品说明书要求。
2.3.2在溶室等有可能被水淋到的位置，应使用防溅型插座，2.3.3热水器带有线遥控操作器时，需在建筑物内预埋电线。2.4燃气热水器的安装间距和防火间距2.4.1热水器本体的安装部位（墙面、地面）应由不可燃材料（混凝土、砖，砌块、砂浆、铝、钢等）建造。当安装部位是可燃材料或难燃材料时，应采用金属防热板隔热，隔热板与墙面距离应大于10mm2.4.2热水器本体外表面与以可燃材料、难燃材料装修的建筑物部位的间隔距离应大于表2.4.2的数值，
燃气热水器说明
图集号
审核林建平校对王岩松瑞拉设计张磊张页
08S126
表2.4.2燃气热水器本体外表面与以可燃材料、难燃材料装修的建筑物部位的最小间隔距离(mm)型
烟道式
强制排气式
强制给排气式
自然排气式
热负荷11.6kW以下
热负荷11.6~69.8k
快速式
容积式
无烟罩
有烟罩
强制排气式
注：括号内表示安装隔热板时的最小间隔距离，上方
等距离
（45）
（100）
（45）
（45)
（45）
（45）
（45）
2.4.3热水器的排气筒、给排气筒与可燃材料、难燃材料装修的建筑物间的相隔距离应符合表2.4.3的规定。表2.4.3燃气热水器的排气筒、给排气筒与可燃材料、难燃材料装修的建筑物间的最小间隔距离（mm）
烟气温度
开放热层
部位有漏
隐蔽部位
贯通部位
260℃及以上
150以上
隔热层厚度100
以上时，0以上
隔热层厚度100
以上时，0以上
应有下列措施之一：
(1)150以上的空间
排气筒
260℃以下
给排气筒
D/2以上
隔热层厚度20
以上时，0以上
隔热层厚度20
以上时，0以上
应有下列措施之一
(1)D/2以上的空问此内容来自标准下载网
(2)钢制保护板：150以上
（3)混土保护板：100以上
注：D为排气简直径
(2)钢制保护板：D/2以上
(3)非金属不燃材料卷制或
缠绕：20以上
0以上
20以上
0以上
2.4.4排气筒、给排气筒风幅与周围建筑物的相隔距离：1）烟道式热水器的排气简风帽伸出屋顶的垂直高度见本图集第14页和39页图；
2）强制排气式、强制给排气式风帽排气出口与可燃材料、难燃材料装修的建筑物的距离，以及室外式的排气出口与周围的距离应大于相应安装布置图中的距离要求；并保证在此规定距离的建筑物墙面投影范围内，不应有建筑物的开口（窗、门等热水器使用时可动的开口和常开的换气口等），以免烟气从开口部位流回室内；但距排气出口距离大于600mm的部位除外，2.4.5维修、配管空间：前方600mm，侧方300mm2.5燃气热水器的给排气条件
2.5.1烟道式热水器
1）安装热水器的房间应设给气口，并且上部宜设排气口或气窗（设排气扇时除外），给气口和排气口应直通大气，其面积均应大于排气筒的断面积2）为有效排除烟气，排气筒高度、长度、坡度和弯头数等见第14页。3）不宣设置在有吸泊烟机等机械换气设备的房间及其连通的房间内。2.5.2强制排气式热水器
1）安装热水器的房间应设进气口，并且上部宜设排气口或气窗（设排气扇时除外）。进气口和排气口应直通大气，进气口面积应大于排气筒的断面积；
2）排气筒应单独通室外，穿墙部位与墙间的间隙应密封，不得使烟气回流到室内。
2.5.3强制给排气式热水器
1）给排气风帽应安装在充分散开的室外：当有障碍物时，应安装在风产生的气流和风压差不妨碍燃烧的地点。2）给排气筒穿墙处应密封，烟气不得流回室内。2.5.4室外式热水器
1）应安装在室外或散开的走廊、阳台，不会产生强涡流的空间燃气热水器说明
审核 林建平找率校对王岩松瑞拉设计张磊张题图集号
08S126
2）给排气口周围应无妨碍燃烧的障碍物：当有障碍物时，应保证烟气不会流入给气口。
2.6冷凝式热水器：安装时应考虑冷水排出，冷凝水的排放不得妨碍用户及他人的正常生活、工作。
2.6.1宜将冷凝水管插入地漏或排水管道，地漏或排水管道的水封深度不小于50mm
2.6.2排水管的内径应与热水器冷凝水排出接头匹配。2.6.3热水器冷凝水排水管下垂坡度至少应为0.01。3燃气热水器选型计算
3.1热水量计算的基本原则
3.1.1热水量计算应以现行《建筑给水排水设计规范》GB50015中规定的热水用水定额、器具的额定流量为设计依据。3.1.2对应不同的使用工况，分别按器具的额定流量、器具的一次用水定额和每人每日用水定额计算热水用量。3.1.3工程设计人员需根据具体工程的实际情况，确定热水用量标准，使热水量计算更加符合使用实况及热水器产品的技术参数。3.2燃气快速热水器的选型计算
3.2.1按同时使用器具的额定流量计算热水器的产热水量。同时使用器具的种类及数量由设计定。
Qm=1.1Zqs(tr-tl)×60/25
式中Q-水温升25℃C时，热水器每分钟产热水量（L/min）：qs-器具的额定秒流量（L/s）：单管系统按两个阀开计；双管系统按一个阀开计；
tr=使用时的热水温度（C）：单管系统按使用水温计；双管系统按60℃计；
tL-冷水温度（℃）；
25-产品额定产热水量所对应的水温升规定值（25℃）；1.1-系数。
根据Q值选产品型号，详见本图集第16、21、29、33、38页表。3.2.2耗气量计算
qv=中实际×3.6/Qd
式中q-耗气量（m3/h）;
中实际-产品的热负荷（kw）；
Qd-燃气干燥基的低发热值（MJ/Nm2），根据当地燃气品种确定。3.2.3举例
设住宅内按同时只使用一个节水充气淋浴器计算。tt=60℃,tL=10C,qs=0.1×0.7=0.07(L/s)Qm=1.1×0.07×（60-10）×60/25=9.24（L/min）选型：选用10L/min的燃气快速热水器，热负荷中实际=20k当地12T天然气Qd=34.4~35.6（MJ/Nm2）9v= 20 × 3. 6/34. 4=2. 09 (m/h)3.3燃气容积式热水器的选型计算3.3.1热水器的使用工况是除在使用前预热外，在使用过程中还继续加热
1）根据卫生器具的一次热水用水定额、水温及一次使用时间，确定全天中最大连续使用时段TI的用水量Q（L）。住宅宜按沐浴设备计算。Q=Zqmn
式中9-设定贮水温度下，卫生器具的一次热水用量（L/次）；m同一种卫生器具的同时使用个数（由设计定）；n-每一个卫生器具的连续使用次数（由设计定）。2）计算热水器的设计容积V设计（L）按50%~65%的用水量（Q）计算热水器的有效容积V有效（L），则：燃气热水器说明
图集号
审核 林建平车校对王岩松王兴控设计张磊恋页
08S126
V有效=（50%~65%）Q
V设计=（1.3~1.4）V有效
1.3~1.4-容积系数。
3）计算热水器的热负荷中设计（MI/h）：中设计=（1.10~1.20）×（Q-V有效）×（tr=tu）cp/(nTi1000)Ti=qi·n/qn
式中T1-连续用热水时间（h）；qh-卫生器具小时用水量（L/h）；q1-使用温度下，卫生器具的一次用水量（L/次）；1.10~1.20-热损失系数：
c-水的比热，4.187k/（kg·℃）；p-热水密度（kg/L）；
n-热水器的效率，
4）根据V设计和中设计值选产品型号，详见本图集第43页表。5）校核预热时间T2（h）：
T2=（1.10~1.20）V实际（tr-tt）c/（n·Φ实际·1000）3.3.2耗气量计算
qv-中实际/Qa
式中q-耗气量（m2/h）；
中实际-产品的热负荷（MJ/Nm3）；Qd-燃气干燥基的低发热值（MJ/Nm3），根据当地燃气品种确定。3.3.3举例：住宅中2人连续使用一个浴缸，tL=10℃，热水器贮水温度tr=60℃，选择热水器。
1）1=150L/次，人，40℃水温，折算为60℃水温时：9=150×（40-10）/（60-10）=90（L/次）m=1,n=2
Q=Zq-m-n=90x1×2=180(L）
2）V有效=50%Q=50%×180=90（L）V设计=1.3V有效=1.3×90=117（L）3）浴缸小时用水量qh=300（L/h）Ti=ql×n/qh=150×2/300=1（h）取n=80%，则
中设计=(1.1~1.2)×（Q-V有效）（tr-tu）cp/（nT11000）=1.15×(18090)×（6010)×4.187/(80%×1×1000)=27.1（MJ/h）
4）选型：V实际=115中实际=30MJ/hn=80%5）T2=（1.10~1.20）V实际（tr-t）cp/(n·Φ实际1000）=1.15x115×（60-10)x4.187×1/（80%×30×1000)=1.15（h）6）当地的燃气干燥基的低发热值为34.4~35.6（MJ/Nm\），则：qv=Φ实际/Qa=30/34.4=0.87（m2/h）4普通住宅用燃气热水器快速选用方法4.1燃气快速热水器，应按照住宅卫生器具的数量，参照燃气供给状况和卫生器具同时使用机率，按照供水温度为40℃时，合理确定热水器额定产热水能力（温升25℃）。
4.1.1供应单个淋浴器，产热水能力宜为8~10L/min。4.1.2供应单个浴金时，产热水能力宜大于12L/min。4.2燃气容积式热水器，应按住宅常住人口数量及卫生器具使用情况，参照燃气供给状况，确定热水器容量，供水温度60℃。4.2.1按住宅家庭人员数量，热水器容量宜按30~60L/人选用，不宜小于50L。
4.2.2使用浴盆时，热水器容量应大于100L。燃气热水器说明
审核林建平乡校对王岩松瑞松设计张磊级图集号
08S126
