【其他行业标准】 民用建筑钢结构防火构造(新编)

民用建筑钢结构防火构造
批准部门
中华人民共和国建设部
主编单位
上海建筑设计研究院有限公司
同济大学
公安部四川消防研究所
月二00六年三月一日
实行日期
目录·
总说明·
批准文号建质[2006]28号
统一编号GJBT-917
图集号06SG501
主编单位负责人韩国
主编单位技术负责人和案一栈
技术审定一张华
设计负责人毫4.
靠墙工字形钢柱单层包覆构
工字形钢柱角钢龙骨固定单层构造钢结构防火涂料部分
钢结构防火涂料说明··
超薄型钢结构防火涂料涂刷构造薄型钢结构防火涂料涂刷构造
厚型钢结构防火涂料涂刷构造
厚型钢结构防火涂料加网涂刷构造厚型钢结构防火涂料空心包豪防火构造钢结构防火板材部分
钢结构防火板材说明
单层包覆构造
独立工字形钢柱单层包覆构造
工字形钢柱单层回形包覆构造：工字形钢柱与混凝土连接部分防火构造独立方钢管柱单层包覆构造·
靠墙方钢管柱单层包覆构造·
方钢管柱单层圆形包覆构造·
方，圆管钢柱单层紧贴包覆构造独立圆钢管柱单层包覆构造·
靠墙圆钢管柱单层包覆构造·
圆钢管柱单层方形包覆构造
工宇形钢粱单层包要构造：
审核王平山山校对童乐为乐有设讯焦瑜建公图集号
06SG501

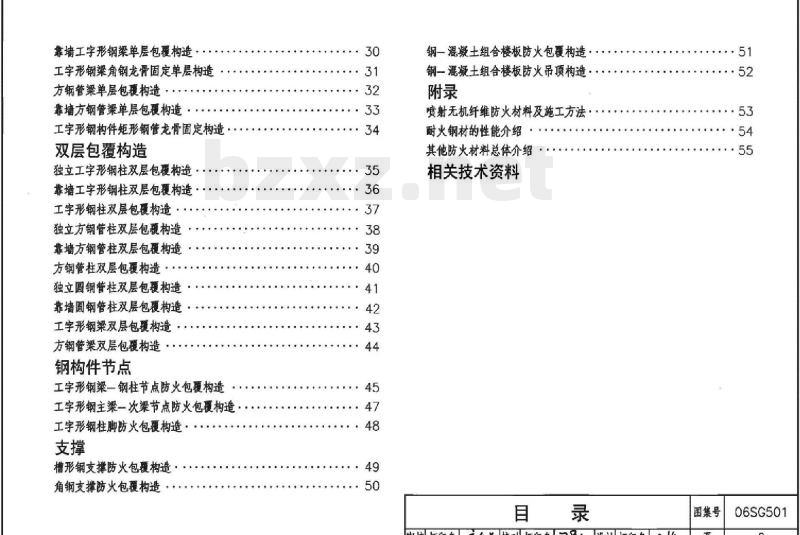

靠墙工字形钢梁单层包覆构造
工字形钢粱角钢龙骨固定单层构造方钢管梁单层包顶构造·
靠墙方钢管粱单层包覆构造
工字形钢构件矩形钢管龙骨固定构造双层包覆构造
独立工字形钢柱双层包覆构造
靠墙工字形钢柱双层包覆构造
工字形钢柱双层包覆构造·
独立方钢管柱双层包覆构造
靠墙方钢管柱双层包覆构造
方钢管柱双层包覆构造
独文圆钢管柱双层包夏构造
菲墙圆钢管柱双层包覆构造
工字形钢粱双层包夏构造
方钢管梁双层包强构造
钢构件节点
工字形钢梁一钢柱节点防火包覆构造工字形钢主梁一次梁节点防火包覆构造工字形钢柱脚防火包覆构造·
槽形钢支撑防火包覆构造：
角钢支撑防火包覆构造
钢一混凝土组合楼板防火包覆构造：钢一混凝土组合楼板防火吊顶构造：附录
喷射无机纤维防火材料及施工方法：耐火钢材的性能介绍
其他防火材料总体介绍
相关技术资料
审核打印名药美校对打印名灿设计打印名记款图集号
06SG501

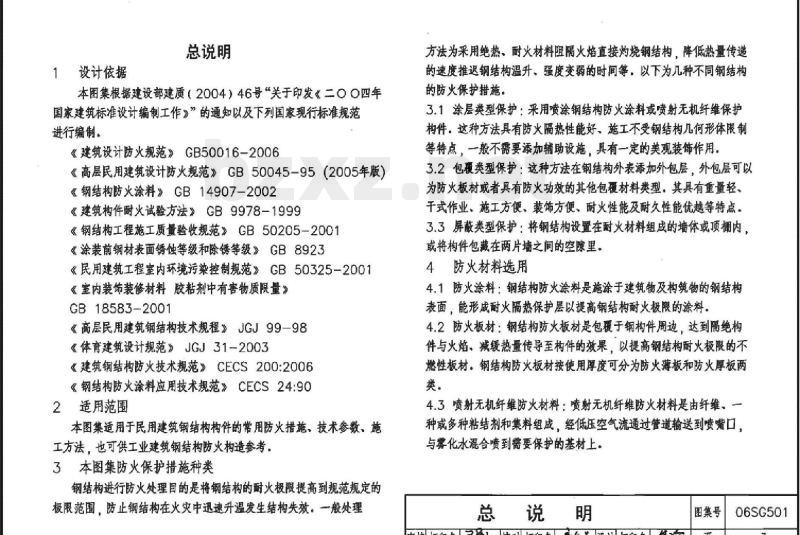

1设计依据
总说明
本图集根据建设部建质（2004）46号“关于印发《二OO四年国家建筑标准设计编制工作》”的通知以及下列国家现行标准规范进行编制。
《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《钢结构防火涂料》GB14907-2002《建筑构件耐火试验方法》GB9978-1999《钢结构工程施工质量验收规范》GB50205-2001《涂装前钢材表面锈蚀等级和除锈等级》GB8923《民用建筑工程室内环境污染控制规范》GB50325-2001《室内装饰装修材料胶粘剂中有害物质限量》GB18583-2001
《高层民用建筑钢结构技术规程》JGJ99-98《体育建筑设计规范》JGJ31-2003《建筑钢结构防火技术规范》CECS200:2006《钢结构防火涂料应用技术规范》CECS24:902适用范围
本图集适用于民用建筑钢结构构件的常用防火施，技术参数，施工方法，也可供工业建筑钢结构防火构造参考，3本图集防火保护措施种类
钢结构进行防火处理自的是将钢结构的耐火极限提高到规范规定的极限范围。防止钢结构在火灾中迅速升温发生结构失效。一般处理方法为采用绝热，耐火材料阻隔火焰直接灼烧钢结构，降低热量传递的速度推迟钢结构温升。强度变弱的时间等，以下为几种不同钢结构的防火保护措施。
3.1涂层类型保护：采用喷涂钢结构防火涂料或喷射无机纤维保护构件，这种方法具有防火隔热性能好，施工不受钢结构几何形体限制等特点，一般不需要添加辅助设施，具有一定的美观装饰作用。3.2包覆类型保护：这种方法在钢结构外表添加外包层，外包层可以为防火板材或者具有防火功效的其他包覆材料类型，其具有重量轻。干式作业、施工方便，装饰方便，耐火性能及耐久性能优越等特点。3.3屏藏类型保护：将钢结构设置在耐火材料组成的墙体或顶棚内，或将构件包藏在两片墙之间的空隙里。4防火材料选用
4.1防火涂料：钢结构防火涂料是施涂于建筑物及构筑物的钢结构表面，能形成耐火隔热保护层以提高钢结构耐火极限的涂料。4.2防火板材：钢结构防火板材是包覆于钢构件周边，达到隔绝构件与火焰，减缓热量传导至构件的效果，以提高钢结构耐火极限的不燃性板材钢结构防火板材按便用厚度可分为防火薄板和防火厚板两类。
4.3喷射无机纤维防火材料：喷射无机纤维防火材料是由纤维、种或多种粘结剂和集料组成，经低压空气流通过管道输送到喷嘴口，与雾化水混合喷到需要保护的基材上。总说明
图集号
审核打印名校对打印名新设计打印名页O6SG501

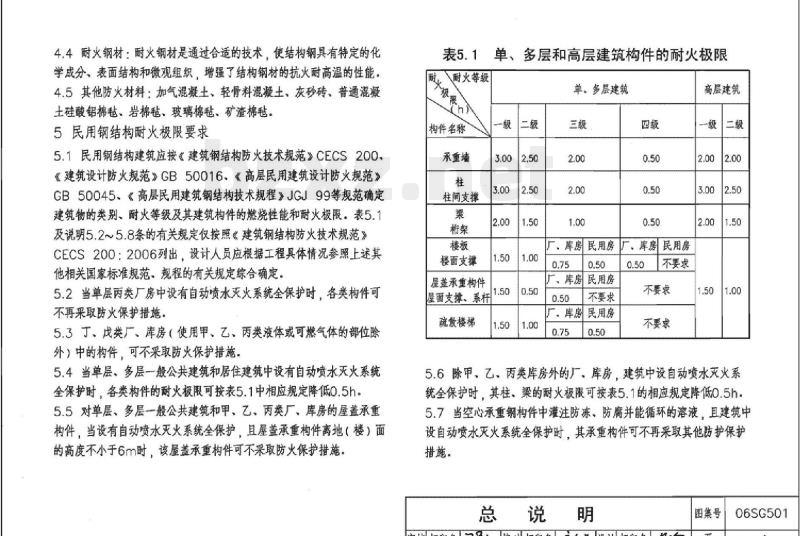

4.4耐火钢材：耐火钢材是通过合适的技术，使结构钢具有特定的化学成分，表面结构和微观组织，增强了结构钢材的抗火耐高温的性能4.5其他防火材料：加气混凝土，轻骨料混凝土，灰砂砖，普通混凝土硅酸铝棉毡、岩棉毡、玻璃棉毡、矿渣棉毡。5民用钢结构耐火极限要求
5.1民用钢结构建筑应按《建筑钢结构防火技术规范》CECS200《建筑设计防火规范》GB50016，《高层民用建筑设计防火规范》GB50045.《高层民用建筑钢结构技术规程》JGJ99等规范确定建筑物的类别、耐火等级及其建筑构件的燃烧性能和耐火极限，表5.1及说明5.2～5.8条的有关规定仅按照《建筑钢结构防火技术规范》CECS200：2006列出，设计人员应根据工程具体情况参照上述其他相关国家标准规范，规程的有关规定综合确定。5.2当单层丙类厂房中设有自动喷水灭火系统全保护时，各类构件可不再来取防火保护措施。
5.3丁，戊类厂，库房（使用甲，乙，丙类液体或可燃气体的部位除外）中的构件，可不采取防火保护措施，5.4当单层、多层一般公共建筑和居住建筑中设有自动喷水灭火系统全保护时，各类构件的耐火极限可按表5.1中相应规定降低0.5h5.5对单层，多层一般公共建筑和甲，乙，丙类厂，库房的屋盖承重构件，当设有自动喷水灭火系统全保护，且屋盖承重构件高地（楼）面的高度不小于6m时，该屋盖承重构件可不采取防火保护措施。表5，1单、多层和高层建筑构件的耐火极限耐，耐火等级
构件名称
承重墙
柱间支撑
楼面支撑
屋盖承重构件
屋面支撑、系杆
疏散楼梯
单。多层建筑
厂，库房民用房
民用房
厂、库房
不要求
厂、库房
民用房
、库房民用房
不要求
不要求
不要求
高层建筑
5.6除甲。乙、丙类库房外的厂，库房，建筑中设自动喷水灭火系统全保护时，其柱，梁的耐火极限可按表5.1的相应规定降低0.5h5.7当空心承重钢构件中灌注防冻，防腐并能循环的溶液，且建筑中设自动喷水灭火系统全保护时，其承童构件可不再来取其他防护保护措施。
总说明
审核打印名校对打印名新设计打印名恒场图集号
06SG501

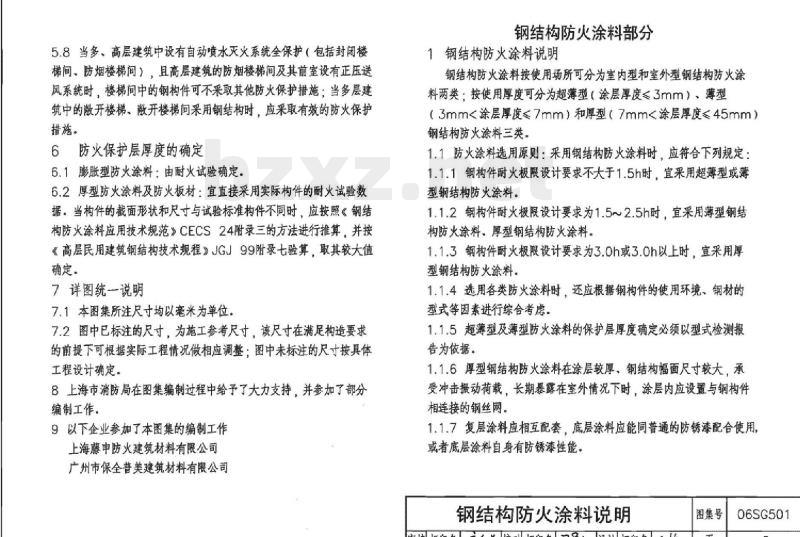

5.8当多、高层建筑中设有自动喷水灭火系统全保护（包括封闭楼梯间，防烟楼梯间）且高层建筑的防烟楼梯间及其前室设有正压送风系统时，楼梯问中的钢构件可不采取其他防火保护措施：当多层建筑中的散开橙梯，微开楼梯间采用钢结构时，应采取有效的防火保护措施。
6防火保护层厚度的确定
6.1膨胀型防火涂料：由耐火试验确定。6.2厚型防火涂料及防火板材：宜直接采用实际构件的耐火试验数据，当构件的截面形状和尺寸与试验标准构件不同时，应按照钢结构防火涂料应用技术规范》CECS24附录三的方法进行推算，并接《高层民用建筑钢结构技术规程》JGJ99附录七验算，取其较大值确定。
7详图统一说明
7.1本图集所注尺寸均以毫米为单位。7.2图中已标注的尺寸，为施工参考尺寸，该尺寸在满足构造要求的前提下可根据实际工程情况做相应调整：图中未标注的尺寸按具体工程设计确定。
8上海市消防局在图集编制过程中给子了大力支持，并参加了部分编制工作。
9以下企业参加了本图集的编制工作上海藤申防火建筑材料有限公司广州市保全普美建筑材料有限公司钢结构防火涂料部分
1钢结构防火涂料说明
钢结构防火涂料接使用场所可分为室内型和室外型钢结构防火涂料两类：按使用厚度可分为超薄型（涂层厚度≤3mm），薄型（3mm<涂层厚度≤7mm）和厚型（7mm<涂层厚度≤45mm）钢结构防火涂料三类，
1.1防火涂料选用原则：采用钢结构防火涂料时应符合下列规定：1.1.1钢构件耐火极限设计要求不大于1.5h时，宜采用超薄型或薄型钢结构防火涂料。
1.1.2钢构件耐火极限设计要求为1.5~2.5h时，宜采用薄型钢结构防火涂料，厚型钢结构防火涂料。1.1.3钢构件耐火极限设计要求为3.0h或3.0h以上时，宜采用厚型钢结构防火涂料。
1.1.4选用各类防火涂料时，还应根据钢构件的使用环境，钢材的型式等因素进行综合考虑。
1.1.5超薄型及薄型防火涂料的保护层厚度确定必须以型式检测报告为依据。
1.1.6厚型钢结构防火涂料在涂层较厚，钢结构幅面尺寸较大，承受冲击振动荷载，长期暴露在室外情况下时，涂层内应设置与钢构件相连接的钢丝网。
1.1.7复层涂料应相互配套，底层涂料应能同普通的防锈漆配合使用或者底层涂料自身有防锈漆性能，钢结构防火涂料说明
审核打印名新校对打印名灿设计打印名版图集号
06SG501
1.1.8不同种类防火底层涂料与防锈漆应有良好的附着力，并应用相关的试验检查科自。如不做防锈底漆直接涂装防火涂料，钢材的表面处理应符合相关要求
1.2防火涂料技术性能以及涂料合格判定标准：超薄型，薄型以及厚型钢结构防火涂料检测技术指标应符合表1.2的规定，防火涂料的检验以及质量合格判定标准应该遵守《钢结构防火涂料》GB14907的有关规定。
表1.2钢结构防火涂料技术性能（室内）项目
在容器中的状态
千燥时间（表干）（h）
外观与颜色
初期干螺抗裂性
粘结强度（MPa）
抗压强度（MPo
干密度（kg/ml）
耐水性（h）
耐冻融循环性/次
涂层厚度（不大
手）(mm）
耐火极降（不低
手h以136b
戴140b标准工字
钢耀作基材）
超薄型
经搅拌后呈细腻
状态，无结块
技术指标
轻搅拌后星均与液
态戴构厚流体状态，
无结境
涂层干燥后，外观与颜色与样品相比应无明显差别
免许出现1~3条
不应出现裂续
翌纹，其宽度应
>24涂层应无起层。发泡，脱落现象15涂层应无开裂。脱落，起泡现象2.0±0.20
经揽拌后星稠厚流
体状态，无结块
充许出现1~3
条裂蚊，其宽度
应c1mm
≤500
操耳钢架耐火极限为15min（136b，140b验证激择），作为表中0mm涤层厚度耐火被限基础数据。
注：1.民用建筑钢结构防火一舰为室内钢结构防火，故本图集只引用室内铜结构防火的技术性能2.为了与现行钢结构防火涂料检验标准相一致，本图集区分出起薄型。薄型防火涂料，但在钢结构防火涂料的实际应用中可不分超薄型与薄型涂料，只是根据耐火极限数据来确定途层厚度，1.3防火涂料的一般施工要求
1.3.1钢结构防火喷涂保护应由经过培训合格的专业施工队施工。施工中的安全技术和劳动保护等要求，应按国家现行有关规定执行。1.3.2当钢结构安装就位，与其相连的吊杆，马道，管架及其他相关联的构件安装完毕，并经验收合格后，方可进行防火涂料施工，1.3.3钢结构表面已涂装防锈漆的，则应对其表面做清除油污，浮灰达到清洁即可。未做防锈处理的，应根据使用要求进行防锈处理，除锈和防锈处理应符合现行钢结构工程施工质量验收规范》GB50205的有关规定，防锈涂料充分干爆后才可施涂钢结构防火涂料，1.3.4防火涂料应沿钢基材（包括构件加劲肋及开洞处）表面均匀涂刷。钢结构连接处的缝随应用防火涂料或其他防火材料填补堵平后方可施工，
1.3.5防火涂料施工尽量在室内装修之前和不被后继工程所损坏的条件下进行：因交叉施工引起的涂层破坏应及时修补，施工时应对不需做防火保护的部位和其他物件应进行遮藏保护：刷施工的涂层，应防止脏液污染和机械撞击。
1.3.6施工过程中和涂层干燥固化前，环境温度宜保持在5～38℃，相对湿度不宜大于85%，空气应流通，当风速大于5m/s，或雨天和构件表面有结露时，不宜作业冬季施工宜采用油性防火涂料，当采用水性涂料时应做好施工现场保温措施。1.3.7保持环境清洁，干燥，防止已涂装好的任何表面被灰尘，水滴焊接下溅或其他脏物粘附在上面而影响质量，06SG501
钢结构防火涂料说明
审核打印名校对打印名设计打印名法款图集号
1.3.8溶剂型防火涂料施工时，施工现场严禁动火，1.4防火涂料一般施工质量要求
1.4.1钢结构防火涂料必须通过国家检测机构检测合格以及取得公安部消防产品合格评定中心领发的型式认证证书，方可选用。1.4.2钢结构防火涂料出厂时，产品质量应符合有关标准的规定，并应附有涂料品种名称，技术性能，制造批号、贮存期限和使用说明1.4.3涂层与钢基材之间和各涂层之间，应粘结牢固，无脱层，空鼓等情况。防火涂料中的底层和面层涂料应相互配套，底层涂料不得锈蚀钢材，
1.5施工质量保证措施
1.5.1防火涂料涂装前钢材表面除锈及防锈底漆涂装应符合设计要求和国家现行有关标准的规定。
检查数量：按构件数抽查10%，且同类构件不应少于3件。检验方法：表面除锈用铲刀检查和用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察检查。底漆涂装用干漆膜测厚仪检查，每个构件检测5处，每处的数值为3个相距50mm测点涂层干漆膜厚度的平均值。1.5.2钢结构防火涂料的粘结强度检验方法应符合国家现行标准《钢结构防火涂料》GB14907的规定。检查数量：每使用100t或不足100t薄涂型防火涂料应抽检一次粘结强度：每使用500t或不足500t厚涂型防火涂料应抽检一次粘结强度和抗压强度。
检验方法：检查复检报告：
1.5.3防火涂料涂层厚度应符合本图集指定要求。检查数量：按同类构件数抽查10%，且均不应少于3件。检验方法：用涂层厚度测量仪，测针和钢尺检查。测量方法应特合国家现行标准《钢结构防火涂料应用技术规程》CECS24：90附录四及《钢结构工程施工质量验收规范》GB50205-2001附录F的规定，
1.5.4防火涂料裂缝宽度应符合本图集指定要求：检查数量：按同类构件数抽查10%，且均不应少于3件，检验方法：观察和用尺量检查。1.5.5防火涂料涂装基层不应有油污、灰尘和泥砂等污垢。防火涂料不应有误涂，漏途，涂层应闭合无脱层，空鼓、明显凹陷，粉化松散和浮浆等外观缺陷，乳突已剔除。检查数量：全数检查。
检验方法：观察检查。
1.6验收钢结构防火工程时，施工单位应具备下列文件1.6.1国家质量监督检测机构对所用产品的耐火极限和理化力学性能检测报告。
1.6.2大中型工程中对所用产品抽检的粘结强度，抗压强度等检测报告。
1.6.3工程中所使用的产品的合格证。1.6.4施工过程中，现场检查记录和重大问题处理意见与结果，1.6.5工程变更记录和材料代用通知单。1.6.6隐蔽工程中间验收记录，
1.6.7工程峻工后的现场记录，
钢结构防火涂料说明
审核打印名器校对打印名灿设计打印名版图集号
06SG501
2超薄型钢结构防火涂料及喷涂构造2.1超薄型钢结构防火涂料施工方法：大面积采用喷涂。辊涂工艺，小面积采用刷漆工艺。涂刷顺序为自上而下，从左到右，先里后外，先难后易，纵横交错进行。每道施工厚度不应超过1mm，前道涂装的涂层表干后，方可进行后道涂装。喷涂时应确保涂层完全闭合，轮席清晰，施工时要注意通风，严禁火种。2.2超薄型钢结构防火涂料施工质量要求：2.2.1涂层厚度符合设计要求，
2.2.2无漏涂，脱粉，明显裂继等，如有个别裂缝，其宽度不大于0.1mm，1m长度内不得多于1条，2.2.3颜色与外观等合设计规定，轮廊清晰，接平整2.3构造示意图：
每道涂层厚≤1
防锈漆
钢构件
工字形钢柱截面
每道涂层厚≤1
防锈漆
锅构件
方钢管截面
注：防火涂料涂刷的层数及厚度由设计人员根据钢构件耐火极限计算确定每道涂层厚1
防锈漆
钢构件
圆钢管截面
超薄型钢结构防火涂料涂刷构造审核打印名新品校对打印名 仙设计打印名丁钧图集号
06SG501
3薄型钢结构防火涂料及喷涂构造3.1薄型钢结构防火涂料施工方法：主涂层宜采用重力式喷枪喷涂，局部修补以及小面积可采用手工抹涂，面层装饰涂料可刷涂，喷涂或滚涂。涂刷顺序为自上面下，从左到右，先里后外，先难后易，纵横交错进行。每道施工厚度不应超过2.5mm，前道涂装的涂层表干后，方可进行后道涂装。喷涂时应确保涂层完全闭合，轮廊清晰，施工时要注意通风，严禁火种，
3.2超薄型钢结构防火涂料施工质量要求：3.2.1涂层厚度特合设计要求。
3.2.2无漏涂，脱粉，明显裂缝等，如有个别裂缝，其宽度不大于0.5mm，1m长度内不得多于1条。3.2.3颜色与外观符合设计规定，轮廉清晰，接楼平整，3.3构造示意图：
每道涂层厚2.5
防锈漆
钢构件
工字形钢柱截面
每道涂层厚≤2.5
防锈漆
钢构件
方钢管截面
注：防火涂料涂刷的层数及厚度由设计人员根据钢构件耐火极限计算确定。每道涂层厚≤2.5
防锈漆
钢构件
圆钢管截面
薄型钢结构防火涂料涂刷构造
审核打印名新校对打印名轴设讯打印名丁钧图集号
06SG501
4厚型钢结构防火涂料及喷涂构造4.1厚型钢结构防火涂料施工方法：采用压送式喷涂机喷涂，涂刷顺序为自上而下，从左到右，先里后外，先难后易，纵横交错进行。为保证涂料与钢基材之间的粘结效应应在防锈漆表面涂刷底层涂料，其厚度宜控制在0.53mm，底层涂料应确保与防锈漆相容，中，面层宜控制在5~10mm，前道涂装的涂层基本干爆或固化后，方可进行后道涂装，喷涂保护方式。喷涂遍数与涂层厚度应根据施工设计要求确定。4.2厚型钢结构防火涂料施工质量要求：4.2.1涂层厚度符合设计要求。如厚度低于原定标准，但必须大于原定标准的85%，且厚度不足部位的连续面积长度不大于1m，并在5m范围内不再出现类似情况.4.2.2涂层应完全间合，不应露底，漏涂，4.2.3涂层不宜出现裂续。如有个别裂缝，其宽度不应大于1mm，1m长度内不得多于3条4.2.4涂层表面应无乳突。有外观要求的部位，母线不直度和失圆度充许偏差不应大于8mm4.3构造示意图：
中，面层每道涂层厚510
底层涂料0.5~3
防锈漆
铜构件
工字形钢截面
中．面层每道涂层厚5~10
底层涂料0.5~3
防锈漆
钢构件
方钢管截面
注：防火涂料涂剧的层数及厚度由设计人员根据钢构件附火极限计算确定，中，面层每道途层厚5~10
底层涂料0.5~3
防锈漆
钢构件
圆钢管截面
厚型钢结构防火涂料涂刷构造
审核打印名灿校对打印名热设计打印名丁钩图集号
O6SG501
4.4厚型钢结构防火涂料的加网防火保护构造：对下列情形之一的钢结构防火保护的涂层内应设置钢丝网来加强厚型涂料的粘结强度，其构造形式如下：4.4.1承受冲击摄动荷载的架。
4.4.2涂层厚度大于等于40mm的架，4.4.3粘结强度小于等于0.05MP的钢结构肢火涂料。4.4.4腹板高度超过1.5m的梁，
加钢丝网防火保护构造示意图：已做肪锈保
护的钢构件
底层涂料
（1\）钢丝网
厚型防火涂料
工字形钢柱钢丝网加强构造
工字形钢梁钢丝网加强构造
1.其他截面形式钢构件钢丝网加强构造类似于工字形截面钢构件，2.钢丝网片与网片之间的最小搭接长度为50mm，最大搭接长度为防火涂料涂层厚度的3倍。
3.钢丝网可采用U型钉(1—1剖面)或预粘结钢钉(1-1剖面)固定：也可按照具体单项工程设计，
4.厚型钢结构防火涂料及喷涂构造见本图集第10页，钢基材
防火底漆
U型钉@400
钢基材
防火底漆
钢钉@400
预粘结在钢基材上
镀锌六角网或镀锌电焊网，
其丝径量小1mm，网孔宜
取10~30
厚型防火涂料
镀锌六角网或镀锌电焊网
其丝径最小1mm，网孔宜
取10~30
厚型防火涂料
厚型钢结构防火涂料加网涂刷构造审核打印名校对打印名设计打印名丁钩钧图集号
06SG501
4.5厚型钢结构防火涂料空心包衰法的防火保护构造：当工宇形，槽形，L形等钢构件的截面高度较小或有建筑需求时，厚型防火涂料可采用空心包豪法，空心包衰法采用架立筋与钢板网辅助包赛，构造形式如下：一
钢丝网（对应4.4情况）
工字形钢
架立筋@300
钢板网
厚型防火涂料
工字形钢柱空心包豪法
钢丝网（对应4.4情况）
槽形钢
架立筋@300
钢板网
厚型防火涂料
槽形钢柱空心包裹法
铜丝网（对应4.4情况）
L形钢
架立筋@300
钢板网
厚型防火涂料
L形钢柱空心包裹法
横向架立筋4@300
钢丝网（对应4.4情况）
工字形铜架
架立筋@300
钢板网
厚型防火涂料
工字形钢梁空心包囊法
钢构件
两端点焊于钢构件上
当钢构件高度大于300时需
增设通长纵向架立筋4@300
点焊于横向架立筋上
铜板网厚0.8，短节距10
铁丝绑扎@300
固定钢板网于架立筋上
1.钢板网之间的最小搭接长度为50mm，最大搭接长度为防火涂料涂层厚度的3倍。2.如有4.4节所对应情况时，空心包囊法仍需要设置钢丝网以加强厚型涂料的粘结强度，3.厚型钢结构防火涂料及喷涂构造见本图集第10页，厚型钢结构防火涂料空心包裹防火构造审核打印名校对打印名设计打印名 丁钧图集号
06SG501
