【其他行业标准】 汽车库（坡道式）建筑构造

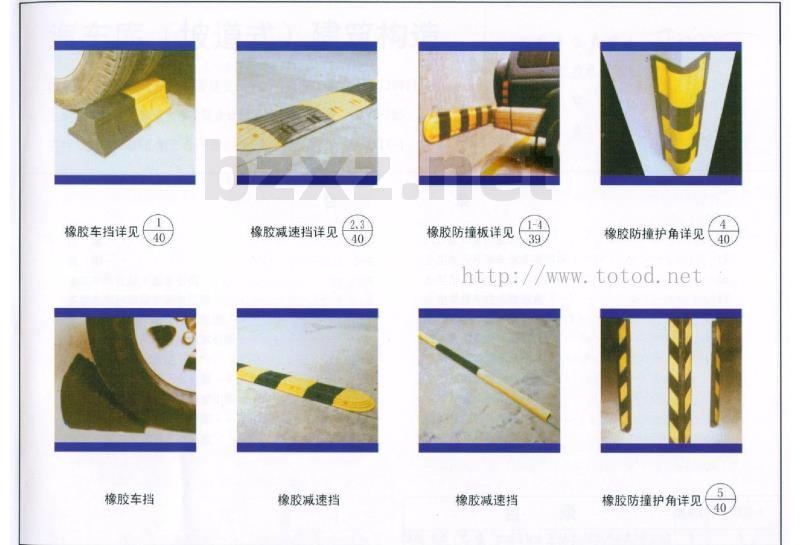

橡胶车挡详见
橡胶车挡
橡胶减速挡详见
橡胶减速挡
橡胶防撞板详见
橡胶防撞护角详见
http://totod.net
橡胶减速挡
橡胶防撞护角详见

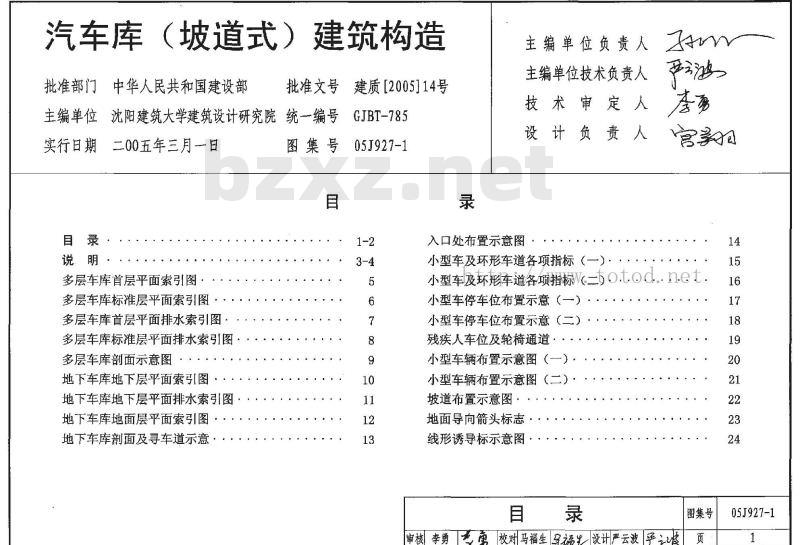

汽车库（坡道式）建筑构造
批准部门中华人民共和国建设部批准文号
建质【2005114号
GJBT-785
主编单位，沈阳建筑大学建筑设计研究院统一编号实行日期二00五年三月一日
目录·
说明·
多层车库首层平面索引图，
多层车库标准层平面索引图
多层车库首层平面排水索引图
多层车库标准层平面排水索引图多层车库面示意图
地下车库地下层平面索引图·
地下车库地下层平面排水索引图地下车库地面层平面索引图·
地下车库剖面及寻车道示意
图集号
05J927-1
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
入口处布置示意图
小型车及环形车道各项指标（
小型车及环形车道各项指棕W(=to.tod.n.et，小型车停车位布置示意（一
小型车停车位布置示意（二）
残疾人车位及轮椅通道：
小型车辆布置示意图（一）
小型车辆布置示意图（二）
坡道布置示意图：
地面导向箭头标志·
线形诱导标示意图
审核李勇专勇校对马福生写福设计严云波平证图集号
05J927-1

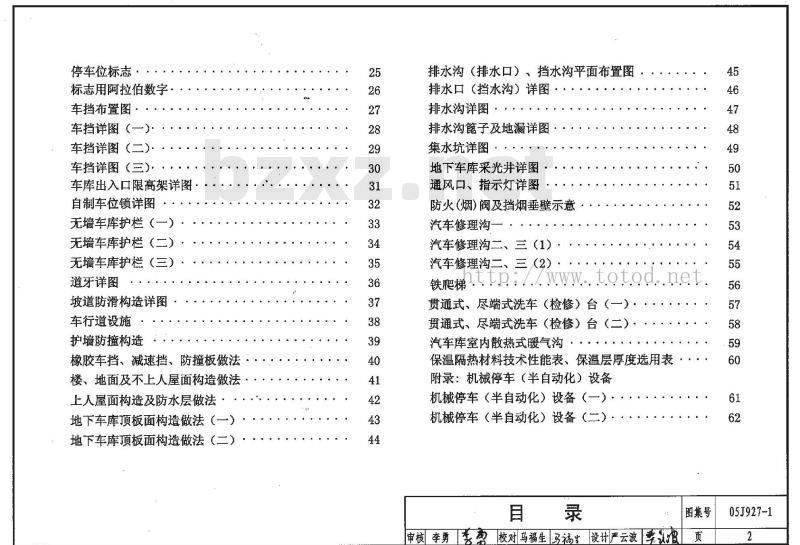

停车位标志·
标志用阿拉伯数字
车挡布置图·
车挡详图（一）·
车挡详图（二）·
车挡详图（三）
车库出入口限高架详图
自制车位锁详图
无墙车库护栏（一)
无墙车库护栏（二)
无墙车库护栏（三）
道牙详图
坡道防滑构造详图
车行道设施
护墙防撞构造
橡胶车挡、减速挡、防撞板做法楼、地面及不上人屋面构造做法上人屋面构造及防水层做法
地下车库顶板面构造做法（一）地下车库顶板面构造做法（二）25
排水沟（排水口）、挡水沟平面布置图排水口（挡水沟）详图
排水沟详图·
排水沟篦子及地漏详图
集水坑详图·
地下车库采光井详图
通风口、指示灯详图
防火(烟)阀及挡烟垂璧示意
汽车修理沟
汽车修理沟二、三（1）·
汽车修理沟二、三（2）
铁爬梯.ttp:./..totod..net.贯通式、尽端式洗车（检修）台（一）贯通式、尽端式洗车（检修）台（二）·汽车库室内散热式暖气沟：
保温隔热材料技术性能表、保温层厚度选用表附录：机械停车（半自动化）设备机械停车（半自动化）设备（一）机械停车（半自动化）设备（二）·录
审核李勇委象校对马福生3福设计严云波至认波图集号
05J927-1

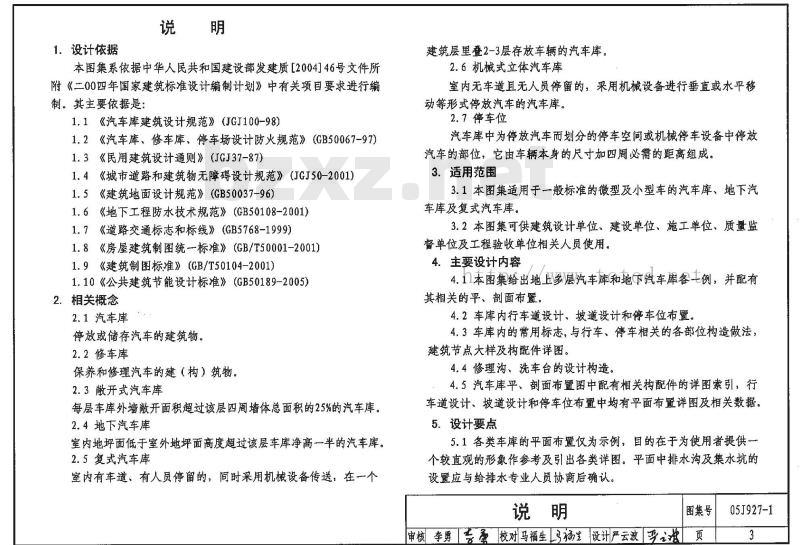

1．设计依据
本图集系依据中华人民共和国建设部发建质［2004]46号文件所附《二00四年国家建筑标准设计编制计划》中有关项目要求进行编制。其主要依据是：
1.1《汽车库建筑设计规范》（JGJ100-98）1.2《汽车库、修车库、停车场设计防火规范》（GB50067-97）1，3《民用建筑设计通则》（JGJ37-87）1.4《城市道路和建筑物无障碍设计规范》（JGJ50-2001）1.5《建筑地面设计规范》（GB50037-96）1.6《地下工程防水技术规范》（GB50108-2001）1.7《道路交通标志和标线》（GB5768-1999）《房屋建筑制图统标准》（GB/T50001-2001）1.8
1.9《建筑制图标准》（GB/T50104-2001）1.10《公共建筑节能设计标准》（GB50189-2005）2．相关概念
2.1汽车库.
停放或储存汽车的建筑物。
2.2修车库
保养和修理汽车的建（构）筑物。2.3散开式汽车库
每层车库外墙敞开面积超过该层四周墙体总面积的25%的汽车库。2.4地下汽车库
室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。2.5复式汽车库
室内有车遭遵、有人员停留的，同时采用机械设备传送，在一个建筑层里叠2-3层存放车辆的汽车库。2.6机械式立体汽车库
室内无车道耳无人员停留的，采用机械设备进行垂直或水平移动等形式停放汽车的汽车库。
2.7停车位
汽车库中为停放汽车而划分的停车空间或机械停车设备中停放汽车的部位，它由车辆本身的尺寸加四周必需的距离组成。3.适用范围
3.1本图集适用于一般标准的微型及小型车的汽车库、地下汽车库及复式汽车库。
3.2本图集可供建筑设计单位、建设单位、施工单位、质量监督单位及工程验收单位相关人员使用。4．主要设计内容
4.本图集给出地上多层汽车库和地下汽车库客七例，并配有其相关的平、剖面布置。
4.2车库内行车道设计、坡道设计和停车位布置。4.3车库内的常用标志，与行车、停车相关的各部位构造做法：建筑节点大样及构配件详图。
4.4修理沟，洗车台的设计构造。4.5汽车库平、韵面布置图中配有相关构配件的详图索引，行车道设计、坡道设计和停车位布置中均有平面布置详图及相关数据。5.设计要点
5.1各类车库的平面布置仅为示例，目的在于为使用者提供一个较直观的形象作参考及引出各类详图。平面中排水沟及集水坑的设置应与给排水专业人员协商后确认。说明
图集号
审核李勇芸堂校对马福生福生设计严云波雄页
05J927-1

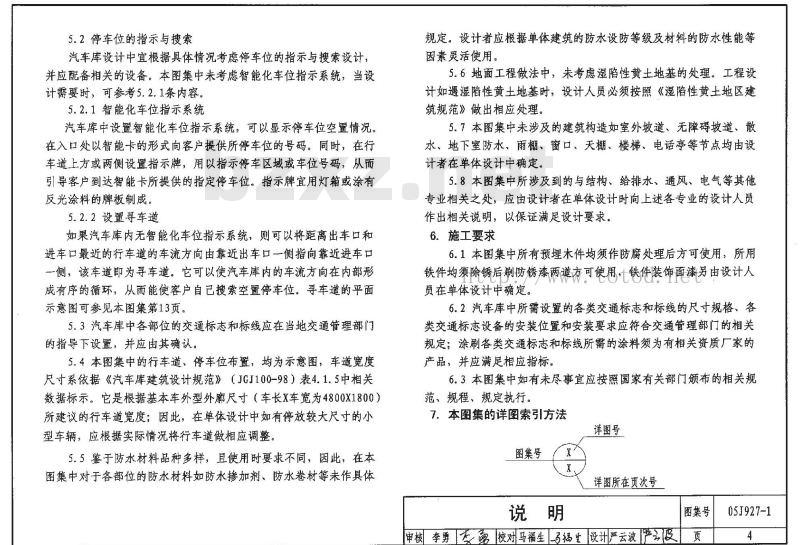

5.2停车位的指示与搜索
汽车库设计中宜根据具体情况考虑停车位的指示与搜索设计，并应配备相关的设备。本图集中未考虑智能化车位指示系统，当设计需要时，可参考5.2.1条内容。5.2.1智能化车位指示系统
汽车库中设置智能化车位指示系统，可以显示停车位空置情况。在入口处以智能卡的形式向客户提供所停车位的号码。同时，在行车道上方或两侧设置指示牌，用以指示停车区域或车位号码，从而引导客户到达智能卡所提供的指定停车位。指示牌宜用灯箱或涂有反光涂料的牌板制成。
5.2.2设置寻车道
如果汽车库内无智能化车位指示系统，则可以将距离出车口和进车口最近的行车道的车流方向由靠近出车口一侧指向靠近进车口一侧，该车道即为寻车道。它可以使汽车库内的车流方向在内部形成有序的循环，从而能使客户自已搜素空置停车位。寻车道的平面示意图可参见本图集第13页。
5.3汽车库中各部位的交通标志和标线应在当地交通管理部门的指导下设置，并应由其确认。5.4本图集中的行车道、停车位布置，均为示意图，车道宽度尺寸系依据《汽车库建筑设计规范》（JCJ100-98）表4.1.5中相关数据标示。它是根据基本车外型外廓尺寸（车长X车宽为4800X1800）所建议的行车道宽度；因此，在单体设计中如有停放较大尺寸的小型车辆，应根据实际情况将行车道做相应调整。5.5鉴于防水材料品种多样，且使用时要求不同，因此，在本图集中对于各部位的防水材料如防水掺加剂、防水卷材等未作具体规定。设计者应根据单体建筑的防水设防等级及材料的防水性能等因素灵活使用。
5.6地面工程做法中，未考虑陷性黄土地基的处理。工程设计如遇湿陷性黄土地基时，设计人员必须按照《湿陷性黄土地区建筑规范》做出相应处理。
5.7本图集中未涉及的建筑构造如室外坡道、无障碍坡道、散水、地下室防水、雨棚、窗口、天棚、楼梯、电话亭等节点均由设计者在单体设计中确定。
5.8本图集中所涉及到的与结构、给排水、通风、电气等其他专业相关之处，应由设计者在单体设计时向上述各专业的设计人员作出相关说明，以保证满足设计要求。6．施工要求
6.1本图集中所有预埋木件均须作防腐处理后方可使用，所用铁件均须除锈后刷防锈漆两道方可使用，十铁件装饰面漆另由设计人员在单体设计中确定。
6.2汽车库中所需设置的各类交通标志和标线的尺寸规格、各类交通标志设备的安装位置和安装要求应符合交通管理部门的相关规定；涂刷各类交通标志和标线所需的涂料须为有相关资质厂家的产品，并应满足相应指标。
6.3本图集中如有未尽事宜应按照国家有关部门颁布的相关规范、规程、规定执行。
7.本图集的详图索引方法
详图号
图集号
详图所在页次号
图集号
审核李勇专岛校对马福生弓揭生设计严云波严皮页05J927-1
电话间
防火卷帘
人行通道
残疾人车位
说明：1.本乎面布置图仅为平面索引示意图车辆入口
入口处
控制设寄14
停车位标志
地面导间薪头标志;
车辆布量-
防火港帘
防火卷
防火婺守
ANNANAA
首层平面索引图
2.残疾人停车车位的数量不应少于总停车数的2%，并至少应有一个停车车位3.残疾人停车车位专用的人行通道宽度不应小于1.5米，4.本图中1-1剖面见本图集第9页，AA
车辆入口
出口处
14/控制设备
残疾人车位
人行通道
多层车库首层平面索引图
电话间
洲控中心
图集号
审核李勇李勇校对马福生杨生设计刘献敏页
染遗牙/1-3
05J927-1
-3边遗牙，
防火卷帝
防火卷市
我疾人车位
说明：1.本平面布置图仅为平面索引示意图。防火春串
防火卷帝
藍火卷
标准层平面索引图
2.残疾人停车车位的数量不应少于总停车数的2%，并至少应有一个停车车位，3.残疾人停车车位专用的人行通道宽度不应小于1.5米，地面导向箭头标志态
我疾人丰位
行通道
防火誉
防火巷布
多层车库标准层平面索引图
审核李勇事勇校对马福生写满设计刘献敏献阁卤
图集号
边遗牙（
05J927-1
排水口
样水口
集水坑
管理室
水沟，
排水口
说明：本平面布置图仅为平面索引示意图，集水坑
集水坑谷
集水坑，
排水口
排水口
首层平面排水索引图
地面找坡最缓处i=1%
巢水坑
集水境
集水坑
巢水坑
管理室
X4排水口
排水淘
撒水弹
排水口45
排水口
多层车库首层平面排水索引图
审核李勇变象校对马福生3福生
设计刘献敏网
图集号
05J927-1
9地漏
说明：本平面布置图仅为平面索引示意图，地漏
地满9
标准层平面排水索引图
地面找坡最缓处i-1%
9地漏
9）地滑
多层车库标准层平面排水索引图审核 李勇查校对马福生杨生设计刘献敏反夜X
图集号
05J927-1
风替/
喷头/
风普/
喷头/
凤普/
喷头/
风普/
喷头风管
喷头风管
喷头风些
喷头风堂
1-1剖面示意图
风警8
多层车库部面示意图
图集号
审核李勇本盈校对马福生3设计刘献敏区摄页
051927-1
通风机房
停车位标志，
始面导间前头标志
说明：1.本平面布置图仅为平面索引示意图。2.本图中2-2剖面见本图集第13页，鹅面采光井
ABL维形交通标
地下层平面索引图
管理室
（监控室）
挡车横杆
通风机房
痛路遗牙
防火卷帘
挡水淇下载标准就来标准下载网
地下车库地下层乎面索引图
审核李勇李勇校对马福生格生设计刘献敏区45
图集号
05J927-1
巢水坑
排水沟
排水口（4.5
通风机房
排水口4.5
排水口
说明：本平面布置图仅为平面索引示意图。巢水坑
排水口（4.5
集水城
持水沟
巢水坑
排水海
分水线
排水口
地下层平面排水索引图
地面找坡最缓处i-1%
排水口4.5
管理室
（监控室）
4.5排水口
排水道
持车横杆
通风机房
防火卷帘
挡水沟
地下车库地下层平面排水索引图8
图集号
申核李勇秀校对马福生2设计刘献敏页
05J927-1
