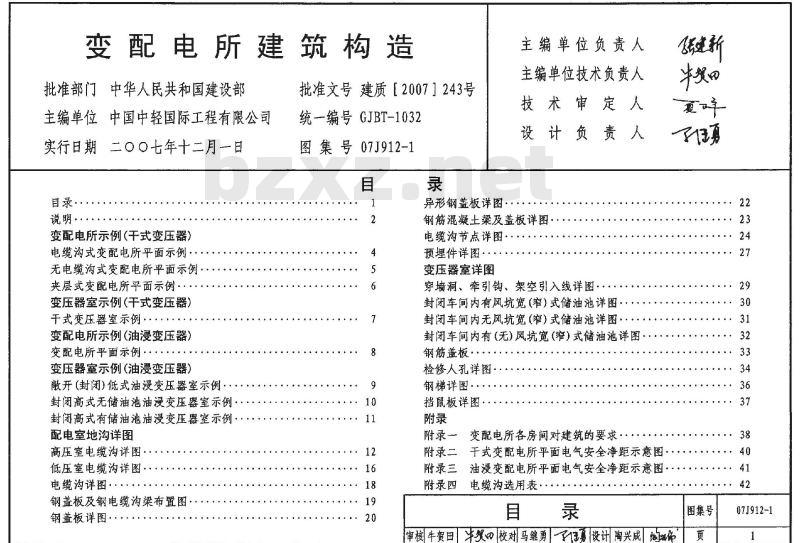

【其他行业标准】 变配电所建筑构造

变配电所建筑构造
批准部门中华人民共和国建设部主编单位中国中轻国际工程有限公司实行日期二〇〇七年十二月一日目录·
说明·
变配电所示例（干式变压器）
电缆沟式变配电所平面示例·
无电缆沟式变配电所平面示例
夹层式变配电所平面示例··
变压器室示例（干式变压器）
于式变压器室示例··
变配电所示例（油浸变压器）
变配电所平面示例··
变压器室示例（油浸变压器）
散开（封闭）低式油浸变压器室示例封闭高式无储油池油漫变压器室示例。封闭高式有储油池油浸变压器室示例配电室地沟详图
高压室电缆沟详图·
低压室电缆沟详图·
电缆沟详图··
钢盖板及钢电缆沟梁布置图，
钢盖板详图·
批准文号建质【2007】243号
统一编号GJBT-1032
图集号07J912-1
异形钢盖板详图··
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
钢筋混凝土梁及盖板详图··
电缆沟节点详图···
预埋件详图··
变压器室详图
穿墙洞、牵引钩、架空引入线详图·封闭车间内有风坑宽（窄）式储油池详图：封闭车间内无风坑宽（窄）式储油池详图：封闭车间内有(无)风坑宽(窄)式储油池详图钢筋盖板··
检修人孔详图·
钢梯详图·．
挡鼠板详图
附录—
变配电所各房间对建筑的要求·附录二于式变配电所平面电气安全净距示意图·飞建新
牛爱甲
了任勇
附录三油漫变配电所平面电气安全净距示意图·附录四电缆沟选用表·
审核牛贺田牛校对马继勇勇设计陶兴成陶你图集号
07J912-1

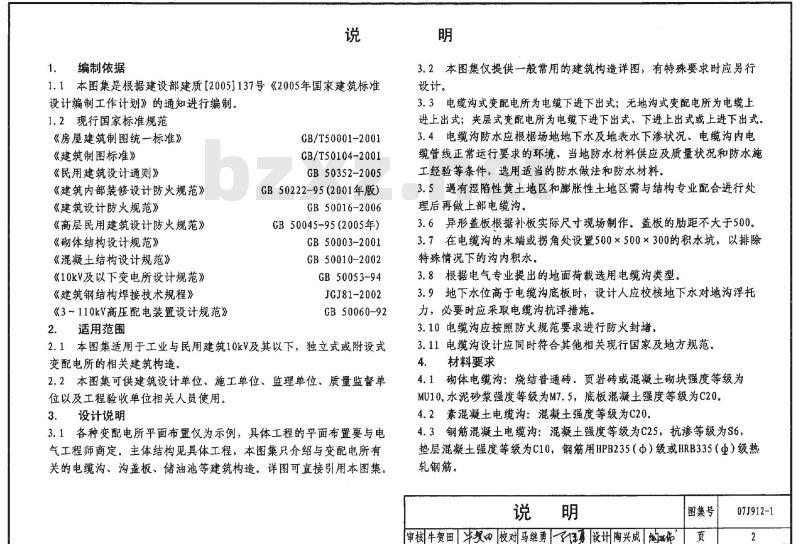

1．编制依据
1.1本图集是根据建设部建质【2005]137号《2005年国家建筑标准设计编制工作计划》的通知进行编制。1.2现行国家标准规范
《房屋建筑制图统一标准》
《建筑制图标准》
《民用建筑设计通则》
《建筑内部装修设计防火规范》《建筑设计防火规范》
《高层民用建筑设计防火规范》《砌体结构设计规范》
《混凝土结构设计规范》
《10kV及以下变电所设计规范》《建筑钢结构焊接技术规程》
《3~110kV高压配电装置设计规范》2.． 适用范围
CB/T50001-2001
CB/T50104-2001
GB 50352-2005
GB50222-95（2001年版）
GB 50016-2006
CB50045-95（2005年）
GB 50003-2001
GB 50010-2002
GB 50053-94
JGJ81-2002
GB 50060-92
2.1本图集适用于工业与民用建筑10kV及其以下，独立式或附设式变配电所的相关建筑构造。
2.2本图集可供建筑设计单位、施工单位、监理单位、质量监督单位以及工程验收单位相关人员使用。3．设计说明
3.1各种变配电所平面布置仅为示例，具体工程的平面布置要与电气工程师商定。主体结构见具体工程，本图集只介绍与变配电所有关的电缆沟、沟盖板、储油池等建筑构造。详图可直接引用本图集。明
3.2本图集仅提供一般常用的建筑构造详图，有特殊要求时应另行设计。
3.3电缆沟式变配电所为电缆下进下出式；无地沟式变配电所为电缆上进上出式；夹层式变配电所为电缆下进下出式、下进上出式或上进下出式。3.4电缆沟防水应根棍场地地下水及地表水下渗状况、电缆沟内电缆管线正常运行要求的环境、当地防水材料供应及质量状况和防水施工经验等条件，选用适当的防水做法和防水材料。3.5遇有湿陷性黄土地区和膨胀性土地区需与结构专业配合进行处理后再做上部电缆沟。
3.6异形盖板根据补板实际尺寸现场制作。盖板的肋距不大于500。3.7在电缆沟的末端或拐角处设置500×500×300的积水坑，以排除特殊情况下的沟内积水。
3.8根据电气专业提出的地面荷载选用电缆沟类型。3.9地下水位高于电缆沟底板时，设计人应校核地下水对地沟浮托力，必要时应采取电缆沟抗浮措施。3.10电缆沟应按照防火规范要求进行防火封堵3.11电缆沟设计应同时符合其他相关现行国家及地方规范。4.材料要求
4.1砌体电缆沟：烧结普通砖、页岩砖或混凝土砌块强度等级为MU10，水泥砂浆强度等级为M7.5，底板混凝土强度等级为C20。4.2素混凝土电缆沟：混凝土强度等级为C20。4.3钢筋混凝土电缆沟：混凝土强度等级为C25，抗渗等级为S6，垫层混凝土强度等级为C10，钢筋用HPB235（Φ）级或HRB335（）级热轧钢筋。
审核牛贺田校对马继勇了任事设计陶兴成淘化图集号
07J912-1

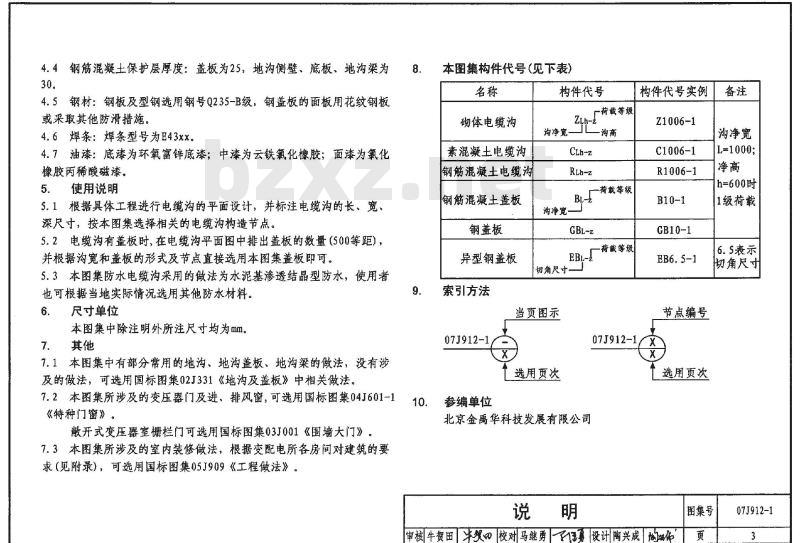

4.4钢筋混凝土保护层厚度：盖板为25，地沟侧壁、底板、地沟梁为30。
4.5钢材：钢板及型钢选用钢号Q235-B级，钢盖板的面板用花纹钢板或采取其他防滑措施。
4.6焊条：焊条型号为E43xx。
4.7油漆：底漆为环氧富锌底漆；中漆为云铁氯化橡胶；面漆为氟化橡胶丙稀酸磁漆。
5．使用说明
5.1根据具体工程进行电缆沟的平面设计，并标注电缆沟的长、宽、深尺寸，按本图集选择相关的电缆沟构造节点。5.2电缆沟有盖板时，在电缆沟平面图中排出盖板的数量（500等距），并根据沟宽和盖板的形式及节点直接选用本图集盖板即可。5.3本图集防水电缆沟采用的做法为水泥基渗透结晶型防水，使用者也可根据当地实际情况选用其他防水材料。6.
尺寸单位
本图集中除注明外所注尺寸均为mm。其他
7.1本图集中有部分常用的地沟、地沟盖板、地沟梁的做法，没有涉及的做法，可选用国标图集02J331《地沟及盖板》中相关做法。7.2本图集所涉及的变压器门及进，排风窗，可选用国标图集04J601-1《特种门窗》。
激开式变压器室栅栏门可选用国标图集03J001《围墙大门》，7.3本图集所涉及的室内装修做法，根据变配电所各房间对建筑的要求（见附录），可选用国标图集05J909《工程做法》。8.
本图集构件代号（见下表）
砌体电缆沟
素混凝土电缆沟
钢筋混凝土电缆沟
钢筋混凝土盖板此内容来自标准下载网
钢盖板
异型钢盖板
索引方法
构件代号
一荷载等级
沟净宽—
一荷戴等级
沟净宽—
荷戴等级
切角尺寸一
当页图示
07J912-1/
参编单位
选用页次
北京金禹华科技发展有限公司
构件代号实例
Z1006-1
C1006-1
R1006-1
GB10-1
节点编号
07J912-1/x
1选用页次
沟净宽
L=1000;
h=600时
1级荷载
6.5表示
切角尺寸
图集号
审核牛贺田牛翼四校对马继勇了任设计陶兴成伟页
07J912-1
花纹钢
盖板GBL-219人20人2122
电缆沟（
电缆沟（
电缆沟/45
18人18）
电缆沟12V3
18人18人18
变压器支座
预埋件M-7共4块（29
电缆沟123
（18人18人187
注：电缆沟式变配电所为电缆下进下1
出式，高、低压配电柜与变压器共在一个空间内，中间没有隔墙。电缆沟1V23
18人18人18
低压配电
变压器支座
预埋件M-11共2条29
电缆沟式变配电所平面图
电缆沟1V23室内走道或室外
18人18人18
维修间
高压配电
窗顶距地≤2400
窗底距地>900
室内走道或室外
值班室
电缆沟
电缆沟，
电缆沟
电缆沟—
电缆沟123
18 人18

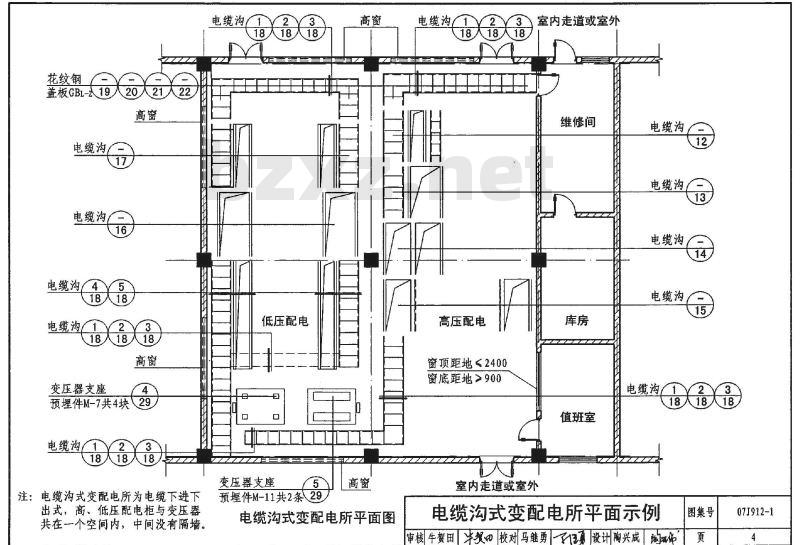

电缆沟式变配电所平面示例
审核牛贺田手复校对马继勇勇设计陶兴成淘布图集号
07J912-1
离压开关柜
预埋镀锌扁钢27
室内走道或室外
千式变压器预埋件M-7共4块
或M-11共2条
扁钢间距由电气专业决定。余间-
高压配电
窗顶距地≤2400
窗底距地≥900
低压配电
无电缆沟式变配电所平面图
注：无电缆沟式变配电所为电缆上进上出式，高、低压配电柜与变压器共在一个空间内，中间没有隔墙。室内走道或室外
高压分界室
值班室
预埋镀锌扁钢M-8
预埋镀锌扁钢M-8
低压开关柜
预埋镀锌扁钢27
室内走道或室外

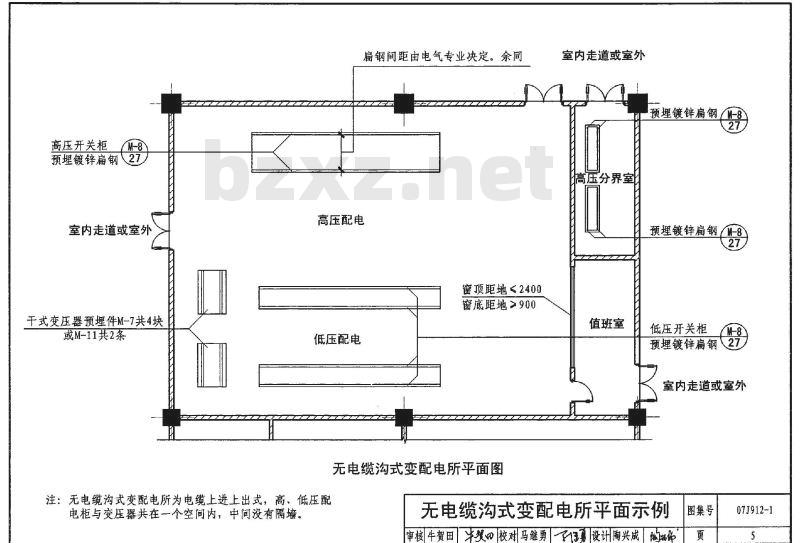

无电缆沟式变配电所平面示例
审核牛贺田翼校对马继勇设计陶兴成体图集号
07J912-1
室内走道
或室外
预埋镀锌扁钢/M-8
高压分界室
创人孔
34人35
预留孔
34人35
预埋镀锌扁钢（M-8
34人35
值班室
窗顶距地<2400
窗底距地>900
预埋镀锌扁钢(M-8
单台设备重由
电气专业提出
夹层式变配电所上层平面图
注：夹层式变配电所为电缆下进下出式、下进上出式或上进下出式，高、低压配电柜与变压器共在一个空间内，中间没有隔墙。钢梯（T-3）
虚线为上层人孔36
虚线为上层人孔36
夹层式变配电所下层平面图
夹层式变配电所平面示例
审核牛贺田校对马继勇设计陶兴成a体图集号
07J912-1
门中心线
底座预埋件，
于式变压器室平面示例
穿墙洞1
牵引钩2
挡鼠板
注：1.变压器底座预埋件中距d的尺寸由工程设计定2.变压器室穿墙洞的位置由工程设计确定。3.根据地面荷载选用相应厚度、强度的混凝土层。底座预埋件（
挡鼠板
变压器
室内标高
YIYIYYIYR
20厚1:2.5水泥沙浆
100厚C15混凝土
150厚3:7灰土
素土夯实
变压器
YYYYKYYYR
20厚1:2.S水泥沙浆
100厚C15混凝土
150厚3:7灰±
素土夯实
干式变压器室示例
审核牛贺田牛翼校对马继勇勇设计陶兴成商你牵引钩（2
图集号
07J912-1
走道或室外
电缆沟
电缆沟，
电缆沟（
电缆沟，
注：本图为油浸式变配电所，商、低压配电柜与变压器中间有隔墙。
值班室
窗顶距地<2400
窗底距地>
高压配电室
设计标高
变配电所平面图
低压配电室
设计标高
穿墙洞
花纹钢
盖板GBL-19
电缆沟，
穿墙洞
电缆沟（
电缆沟45
18人18
穿墙洞（
走道或室外
油浸高式
变压器室
油浸式
变压器室
变配电所平面示例
审核牛贺田牛望校对马继勇夏设计陶兴成的体1011
图集号
07J912-1
牵引钩（
卵石（直径30～50）
穿墙洞
挡鼠板
穿墙洞1
35厚C20水泥豆石或预
制混凝土板(注2)
穿墙洞
门中心线
(29）
变压器室栅栏门
开低式变压器室平面示例
卵石（直径30～50)
牵引沟（2）
牵引钩（2
卵石（直径30～50)日
穿墙洞
挡鼠板
1.变压器室穿墙洞
的位置由设计人
确定。
2.预制混凝土板（配
筋双向Φ6@150
板，板缝用1：3水
泥砂浆勾缝。
35厚C20水泥豆石或预
制混凝土板（注2）
挡鼠板
穿墙洞个
35厚C20水泥豆石或预
门中心线
制混凝土板（注2）
穿墙洞
变压器室钢门
封闭低式变压器室平面示例
虫16圆钢（当变压
2042012920
器带有滚轮时设置）
中6中距200
C20混凝土
卵石（直径30～50）
15p6p9d24kp60150
3:7灰±：
墙式变压器基础
散开（封闭）低式油浸变压器室示例审核牛贺田车现校对马继勇勇设计陶兴成均体图集号
07J912-1
牵引钩2
钢筋盖板
穿墙洞
出风百叶窗边缘
变压器室钢门
256|256
穿墙洞
穿墙洞1
挡鼠板
门中芯线
变压器室平面示例
虫16圆钢（当变压
器带有滚轮时设置)
梁按工程设计
梁式变压器基础
牵引钩/2
卵石（直径30～50）
卵石（直径30~50）
挡鼠板
变压器室钢门窗
注：变压器室穿墙洞的位置由设计人确定。37
钢梯T1、T2/
封闭高式无储油池油浸变压器室示例审核牛贺田牛校对马继勇勇设计陶兴成体图集号
07J912-1
牵引钩
钢筋盖板
穿墙洞
挡鼠板
（37)
出风百叶窗边缘，
2502sb
穿墙洞
门中心线
变压器室平面示例
有风坑式（无风坑式）
穿墙洞2
此抽油钢管位置以能对准
坑下100×100×100小坑为准
储油池详（
变压器室穿墙洞的位置由设计人确定。A
抽油钢管加盖
2-2 有风坑式
挡鼠板
抽油钢管加盖
2-2无风坑式
变压器室钢门窗
挡鼠板
储油池详—
变压器室钢门窗
钢梯T-1、T27
储油池详
封闭高式有储油池油浸变压器室示例审核牛贺田车复校对马继勇勇设计陶兴成均化图集号
07J912-1
花纹钢盖板GBL-z
平饸面饸
100预留洞100×100
砌体沟壁
预埋槽钢
砌体沟壁
预埋角钢
混凝土沟壁、
预埋槽钢
混凝土沟壁、
预埋角钢
1.高压开关柜操作时向上冲力约9.8kN，与地面连接需牢固，A
钢盖板GBL-Z
（20人21
砌240×240柱
或C20混凝土柱
做法见注3
25人25
1-1（砌体沟壁）
钢盖板GBL-Z
2.砌体电缆沟，其内外壁均抹20厚水泥基渗透结晶型防水水泥砂浆混凝土电缆沟，其内外壁均抹>0.8厚水泥基渗透结晶型防水涂料3.电缆沟底板做法：（1）>0.8厚水泥基渗透结晶型防水涂料；（2)200厚C20混凝土；（3）150厚粒径5～32卵石（碎石）灌M2.5混合砂浆振捣密实或3：7灰土；（4)素土夯实，压实系数0.9。4.需要防潮时，应选用C20混凝土电缆沟。中间立柱或横隔墙可为砖或混凝土。
做法见注3
20人21
25人25
1-1（混凝土沟壁）
24人24人24
预留洞100×100
24入 24
地面按
工程设计
(24X24X2) / (24X2X24)
预留洞100×100
高压室电缆沟详图
审核牛贺田校对马继勇了勇设计陶兴成体地面按
工程设计
图集号
07J912-1
