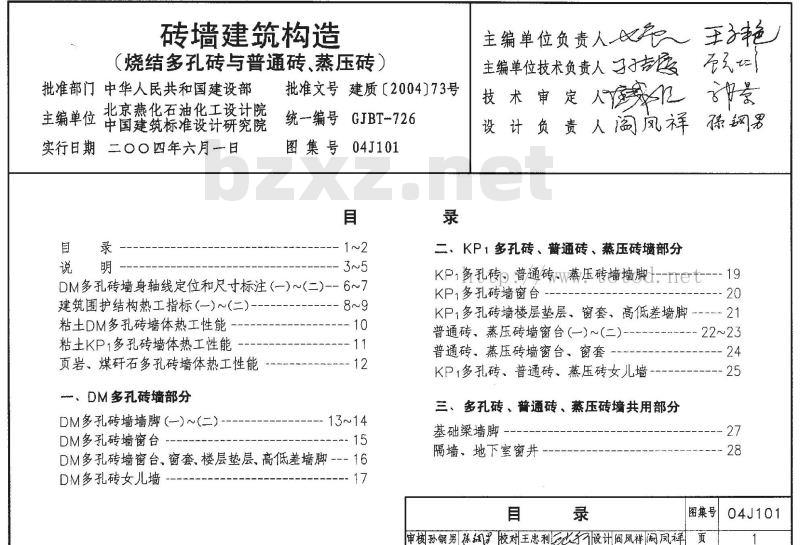

砖墙建筑构造
（烧结多孔砖与普通砖、蒸压砖）批准部门中华人民共和国建设部主编单位毕菌建筑标准设计研究院北京燕化石油化工设计院
实行日期二〇〇四年六月一日
批准文号建质【2004】73号
GJBT-726
统一编号（
图集号
04J101
DM多孔砖墙身轴线定位和尺寸标注(一)~(二)--6～7建筑围护结构热工指标(一)~(二)粘土DM多孔砖墙体热工性能
粘土KP1多孔砖墙体热工性能
页岩、煤研石多孔砖墙体热工性能、DM多孔砖墙部分
DM多孔砖墙墙脚(--)~(二)
DM多孔砖墙窗台
DM多孔砖墙窗台，窗套.楼层垫层、高低差墙脚---16DM多孔砖女儿墙
主编单位负责人α
主编单位技术负责人
技术审定人
设计负责人阖凤祥
二、KP1多孔砖、普通砖、蒸压砖墙部分王艳
孫钢果
KP,多孔砖o 普通砖w蒸压砖墙墙脚l--rret---19KP多孔砖墙窗台
KP1多孔砖墙楼层垫层、窗套、高低差墙脚----21普通砖、蒸压砖墙窗台（）~（二普通砖、蒸压砖墙窗台、窗套一KP1多孔砖、普通砖、蒸压砖女儿墙兰、多孔砖、蔷通砖、蒸压砖墙共用部分基础梁墙脚
隔墙。地下室窗井
审核孙钢男移纽子胶对王忠利子设计阅凤祥阔凤裤22~23
图集号
04J101

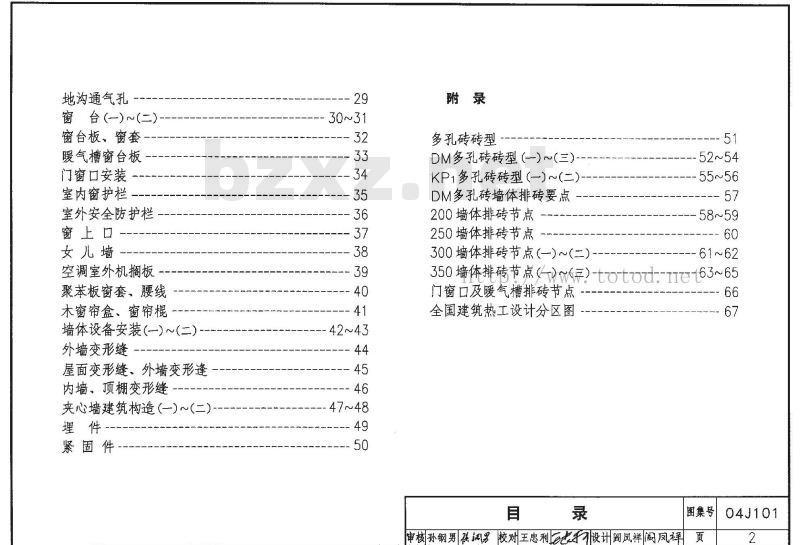

地沟通气孔
窗台(一)~(二)
窗台板、窗套
暖气槽窗台板
门窗口安装
室内窗护栏
室外安全防护栏
窗上口
女儿墙
空调室外机搁板
聚苯板窗套、腰线
木窗帘盒、窗帘棍
墙体设备安装(--)~(二)
外墙变形缝
屋面变形缝、外墙变形逢
内墙、顶棚变形缝
夹心墙建筑构造（)～(二)
紧固件
多孔砖砖型
DM多孔砖砖型（)~(三)
KP1多孔砖砖型(一)~(二)
DM多孔砖墙体排砖要点
200墙体排砖节点
250墙体排砖节点
300墙体排砖节点（一)~（二）
350墙体排砖节点(w）-totd-63~65门窗口及暖气槽排砖节点
全国建筑热工设计分区图
审核孙钢男 送器校对王忠利设计阎凤祥阁凤祥图集号
04J101

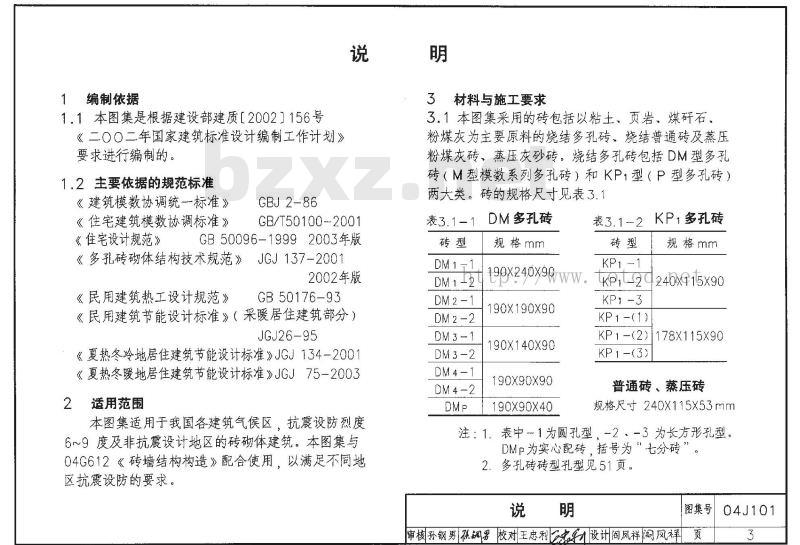

1编制依据
1.1本图集是根据建设部建质【2002】156号《二OO二年国家建筑标准设计编制工作计划》要求进行编制的。
1.2主要依据的规范标准
《建筑模数协调统一标准》
《住宅建筑模数协调标准》
《住宅设计规范》
GBJ 2-86
GB/T50100--2001
GB50096-19992003年版
《多孔砖砌体结构技术规范》
《民用建筑热工设计规范》
JGJ 137-2001
2002年版
GB 50176-93
《民用建筑节能设计标准》（采暖居住建筑部分）JGJ26-95
《夏热冬玲地居住建筑节能设计标准》JGJ134-2001《夏热冬暖地居住建筑节能设计标准》JGJ75-20032适用范围
本图集适用于我国各建筑气侯区、抗震设防烈度6~9度及非抗震设计地区的砖砌体建筑。本图集与04G612《砖墙结构构造》配合使用、以满足不同地区抗震设防的要求。
3材料与施工要求
3.1本图集采用的砖包括以粘土页岩、煤研石、粉煤灰为主要原料的烧结多孔砖、烧结普通砖及蒸压粉煤灰砖、蒸压灰砂砖。烧结多孔砖包括DM型多孔砖（M型模数系列多孔砖）和KP1型（P型多孔砖）两大类。砖的规格尺寸见表3.1
表3.1- 1
DM 3—1
DM 3-2
DM多孔砖
规格mm
表3.12 KP1多孔砖
规格mm
199x240x9Q/ww.tp.t2d240xq15x90190X190X90
190X140X90
190X90X90
190X90X40
kP1-(1)
KP1-(2)
178X115X90
KP-(3)
普通砖、蒸压砖
规格尺寸240X115×53mm
注：1表中1为圆孔型、-2、-3为长方形孔型。DMP为实心配砖，括号为“七分砖”。2．多孔砖砖型孔型见51页。
图集号
审核孙钢男热调男校对王忠利电设计阎凤祥阅凤祥页
04J101

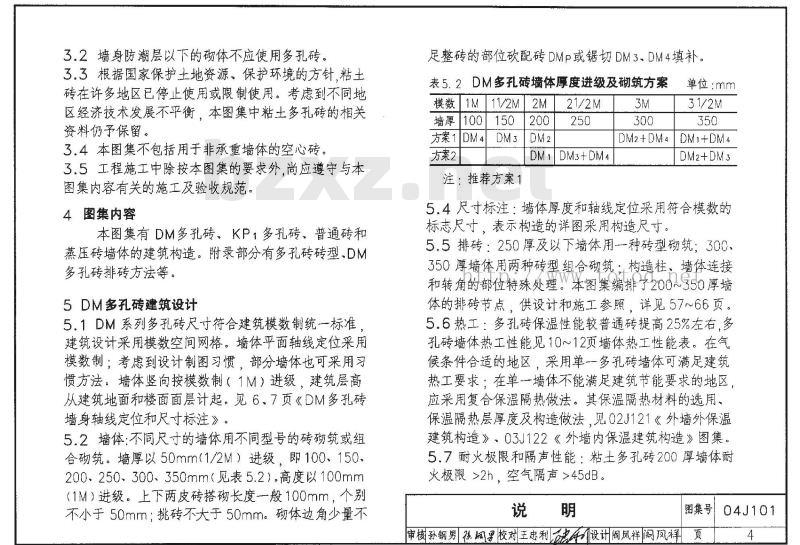

3.2墙身防潮层以下的砌体不应使用多孔砖。33根据国家保护土地资源，保护环境的方针粘土砖在许多地区已停止使用或限制使用。考虑到不同地区经济技术发展不平衡，本图集中粘土多孔砖的相关资料仍予保留。
3.4本图集不包括用于非承重墙体的空心砖。3.5工程施工中除按本图集的要求外，尚应遵守与本图集内容有关的施工及验收规范。4．图集内容
本图集有DM多孔砖、KP1多孔砖，普通砖和蒸压砖墙体的建筑构造。附录部分有多孔砖砖型、DM多孔砖排砖方法等。
5DM多孔砖建筑设计
5.1DM系列多孔砖尺寸符合建筑模数制统一标准建筑设计采用模数空间网格。墙体平面轴线定位采用模数制：考虑到设计制图习惯、部分墙体也可采用习惯方法：墙体竖向按模数制（1M）进级、建筑层高从建筑地面和楼面面层计起。见6、7页《DM多孔砖墙身轴线定位和尺寸标注》。
5.2墙体：不同尺寸的墙体用不同型号的砖砌筑或组合砌筑。墙厚以50mm（1/2M）进级，即100、150200.250.300.350mm见表5.2）.高度以100mm（1M）进级。上下两皮砖搭砌长度一般100mm，个别不小于50mm；挑砖不大于50mm。砌体边角少量不足整砖的部位砍配砖DMP或锯切DM3、DM4填补。表5.2DM多孔砖墙体厚度进级及砌筑方案模数
方案1
方案2
11/2M2M
注：推荐方案1
DM1DM3+DM4
单位：mm
DM1+DM4
DM2+DM4
DM2+DM3
5.4尺寸标注：墙体厚度和轴线定位采用符合模数的标志尺寸表示构造的详图采用构造尺寸。5.5排砖：250厚及以下墙体用一种砖型砌筑；300350厚墙体用两种砖型组合砌筑：构造柱、墙体连接和转角的部位特殊处理。本图集编排了200~350厚墙体的排砖节点，供设计和施工参照、详见57~66页。5.6热工：多孔砖保温性能较普通砖提高25%左右，多孔砖墙体热工性能见10~12页墙体热工性能表。在气候条件合适的地区，采用单一多孔砖墙体可满足建筑热工要求：在单一墙体不能满足建筑节能要求的地区，应采用复合保温隔热做法。其保温隔热材料的选用保温隔热层厚度及构造做法见02J121《外墙外保温建筑构造》：03J122《外墙内保温建筑构造》图集5.7耐火极限和隔声性能：粘土多孔砖200厚墙体耐火极限>2h，空气隔声>45dB。bzxZ.net
图集号
04J101
审核孙钢男礼果校对王忠利出设计阎凤祥阅风祥页4

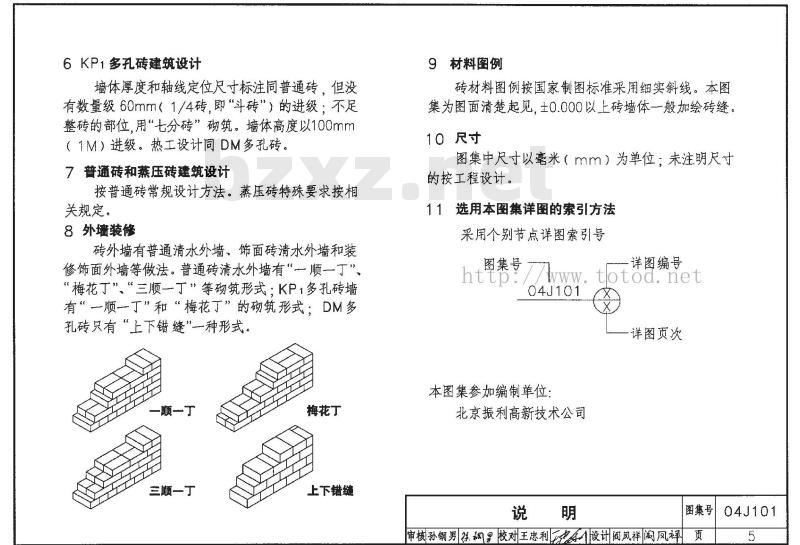

6KP1多孔砖建筑设计
墙体厚度和轴线定位尺寸标注同普通砖，但没有数量级60mm（1/4砖，即“斗砖\）的进级：不足整砖的部位，用七分砖”砌筑。墙体高度以100mm（1M）进级。热工设计同DM多孔砖。7普通砖和蒸压砖建筑设计
按普通砖常规设计方法。蒸压砖特殊要求按相关规定。
8外墙装修
砖外墙有普通清水外墙，饰面砖清水外墙和装修饰面外墙等做法。普通砖清水外墙有“一顺一丁”“梅花丁”“三顺一丁”等砌筑形式；KP多孔砖墙有“一顺一丁”和“梅花丁”的砌筑形式；DM多孔砖只有上下错缝”一种形式。顺一丁
兰顺一丁
梅花丁
上下错缝
9材料图例
砖材料图例按国家制图标准采用细实斜线。本图集为图面清楚起见，土0.000以上砖墙体一般加绘砖缝，10尺寸
图集中尺寸以毫米（mm）为单位：未注明尺寸的按工程设计。
11选用本图集详图的索引方法
采用个别节点详图索引号
图集量totoa\het
-详图编号
04J101
详图页次
本图集参加编制单位：
北京振利高新技术公司
审核孙钢男珠钢校对王忠利中设计阎凤祥阁凤祥图集号
04J101
模数空间
模数空间
平面图示例3M网格局部
DM多孔砖墙身轴线定位和尺寸标注80q
1，建筑设计宜采用模数化空间网格，平面网格宜采用3M：当网格间断时可在两个网格间设非模数尺寸的中间区如变形缝等处。竖向网格采用1M，层高定位于楼地面上表面，图中的h为楼面面层构造厚度。2.墙身厚度级差为1/2M（50），故墙身定位轴线与主网格重合或距1/2M设板平圈梁时，外墙轴线定位按顶层距内边为100：设板底圈梁或无圈梁时，外墙轴线定位按顶层距内边为150。200内墙按墙厚中分，室内为模数空间，250内墙当设计需要取得室内模数空间时，采用双轴线定位。3．在平面图、立面图、剖面图等比例较小的图中，墙身厚度、窗间墙长度、门窗洞口、墙垛、砖柱等一律标注符合模数的标志尺寸（复合夹心墙厚度标注构造尺寸），每段窗间墙、门窗洞口、墙垛等尺寸应尽量符合1M。在比例较大的构造详图中可标注构造尺寸。4.本图平面图示例为3M网格线，其余为1M网格线。NX50|100
板平圈梁
NX50150
板底圈梁
面竖向定位和网格
现浇楼板
DM多孔砖墙身轴线定位和尺寸标注（）审核孙钢男补飘子校对王忠利设计阁凤祥阁凤择WIXN
图集号
04J101
NX50100
NX50150
底层与顶层
墙厚相同
NX50100
NX50150
底层与顶层
墙厚不同
承重外墙单轴线定位
NX50NX50
NX50NX5C
底层与顶层
墙均中分
承重内墙单轴线定位
NX50NX50
NX50NX50
底层与顶层
墙偏中分
NX50 100
100(100)100
变形缝宽度1100
NX50150
双轴线定位
变形缝轴线定位
100(100),100
双轴线定位
变形缝宽度NX50
变形缝轴线定位
DM多孔砖墙身轴线定位和尺寸标注（二）审核孙钢男彩翔果校对王忠利设计阀凤祥阁凤图集号
04J101
采暖期室外
平均温度℃
-0.1~ ~1.0
-1.1~ -2.0
-3.1~ -4.0
-4. 1~-5.0
-5.1~ -6.0
-6.1~ -7.0
-7.1~-8.0
-8.1~-9.0
-9.1~ -10.0
-10.1~ - 11.0
11.1~-12.0
-12.1~ ~14.5
不同地区采暖居住建筑各部分围护结构传热系数限值K［W/（m.K)代表性娥市
郑州洛阳宝鸡徐州
西安拉萨济南青岛安阳
石家庄德州晋城天水
北京天津大连阳泉平京
兰州太原唐山阿坝喀什
银川丹东
张家口鞍山酒泉伊宁吐鲁香
沈阳大同本溪阜新哈密
呼和浩特 抚顺大柴旦
延吉通辽通化四平
长春乌鲁木齐
哈尔滨牡丹江克拉玛依
佳木斯安达齐齐哈尔富锦
博克图
伊春呼玛海拉尔满洲里
体形系数
体形系数 体形系数
体形系数
窗户（含
阳台门
上部）
不采暖楼梯间
注：1.表中外墙的传热系数限值系指考虑周边热桥影响后的外墙平均传热系数。2.北京市2004年10月起实行节能65%的《居住建筑节能设计标准》，其围护结构传热系数限值另有规定。阳台门
门芯板
接触室外不接触室外
空气地板
空气地板
非周边
择自JGJ26-95表4.2.3
建筑围护结构热工指标（一）
审核孙钢男森枫器校对阎凤祥阁凤祥设计杜文英融文英图集号
04J101
夏热冬冷地区围护结构各部分的传热系数K［W/(m2.K)]和热情性指标D屋顶
外窗（含阳台
透明部分）
按JGJ134-2001
表4.0.4的规定
分户墙
和楼板
底部自然通风
的架空楼板
注：当屋顶和外墙的K值满足要求，但D值不能满足要求时，应按照《民用建筑热工设计规范》GB50176-93第5.1.1条来验算隔热设计要求。
择自JGJ134-2001表4.0.8
http://totod.net
夏热冬暖地区围护结构各部分的传热系数K［W/(m2.K)】和热惰性指标D屋顶
K≤1.0 , D≥2.5
K≤2.0D≥3.0
K≤1.5，
K≤1.0D≥2.5
注：D<2.5的轻质屋顶和外墙，还应满足国家标准民用建筑热工程设计规范》GB50176-93所规定的隔热要求择自 JGJ75-2003表4.0.4
建筑围护结构热工指标（二）
审核孙钢男张累校对阎凤祥阁凤祥设计杜文英社支美图集号
04J101
夹心墙
DM 4 --1
DM 4-2
DM 4- 1
孔洞率
30厚保温层
DM1-2240厚
DM4-290厚
60厚保温层
DM1-2240厚
粘土DM多孔砖墙体（主体）热工性能表砌法
单面抹灰
保温性能
ZR = 0.34
ZR = 0.64
ZR = 1.26
ZR = 1.94
隔热性能
ED = 2.76
ZD = 3.71
ED= 4.43t
双面抹灰
注：1．计算墙体热工性能应考虑热桥部位的影响，采用墙体平均传热系数Km［W/（m2.K)2.表中抹灰层为20厚普通水泥砂浆。保温材料采用聚苯乙烯泡沫塑料板、岩棉等3.
/≤0.045W/(m·K)
保温性能
ZR = 0.39
ZR = 0.48
粘干DM多孔砖墙体热工性能
隔热性能
ZD = 3.23
ZD = 3.94
ZD = 4.97
ZD = 5.37
ZD = 5.27
图集号
审核孙钢男烈思校对阎凤祥阁凤祥设计杜文英独文英页
04J101
夹心墙
孔洞率
KP115厚
50厚保温层
KP，240厚
注释见10页
粘士KP1多孔砖墙体（主体）热工性能表砌法
一砖半
单面抹灰
保温性能
ZR = 1.78
隔热性能
双面抹灰
保温性能
ZR = 0.47
ZR = 0.68
ZR = 1.80
粘土KP1多孔砖墙体热工性能
隔热性能
ZD = 3.63
ZD = 3.87
ED = 5.21
ZD = 5.53
图集号
审核孙钢男幻界校对阎凤祥阁凤祥设讯杜文英社文英页
Q4J101
注释见10页
页岩、煤研石KP1多孔砖墙体（主体）热工性能表孔洞率
—砖半
单面抹灰
保温性能
ZR = 0.57
隔热性能
双面抹灰
页岩、煤研石DM多孔砖墙体（主体）热工性能表孔洞率
单面抹灰
保温性能
ZR = 0.30
隔热性能
双面抹灰
保温性能
隔热性能
ZD = 3.31
ZD = 3.66
totod.net
保温性能
ZR = 0.65
隔热性能
ZD = 2.79
ZD = 3.66
页岩、煤研石多孔砖墙体热工性能审核孙钢男霖飘校对阎凤祥阁凤祥设计杜文英社文英图集号
04J101
