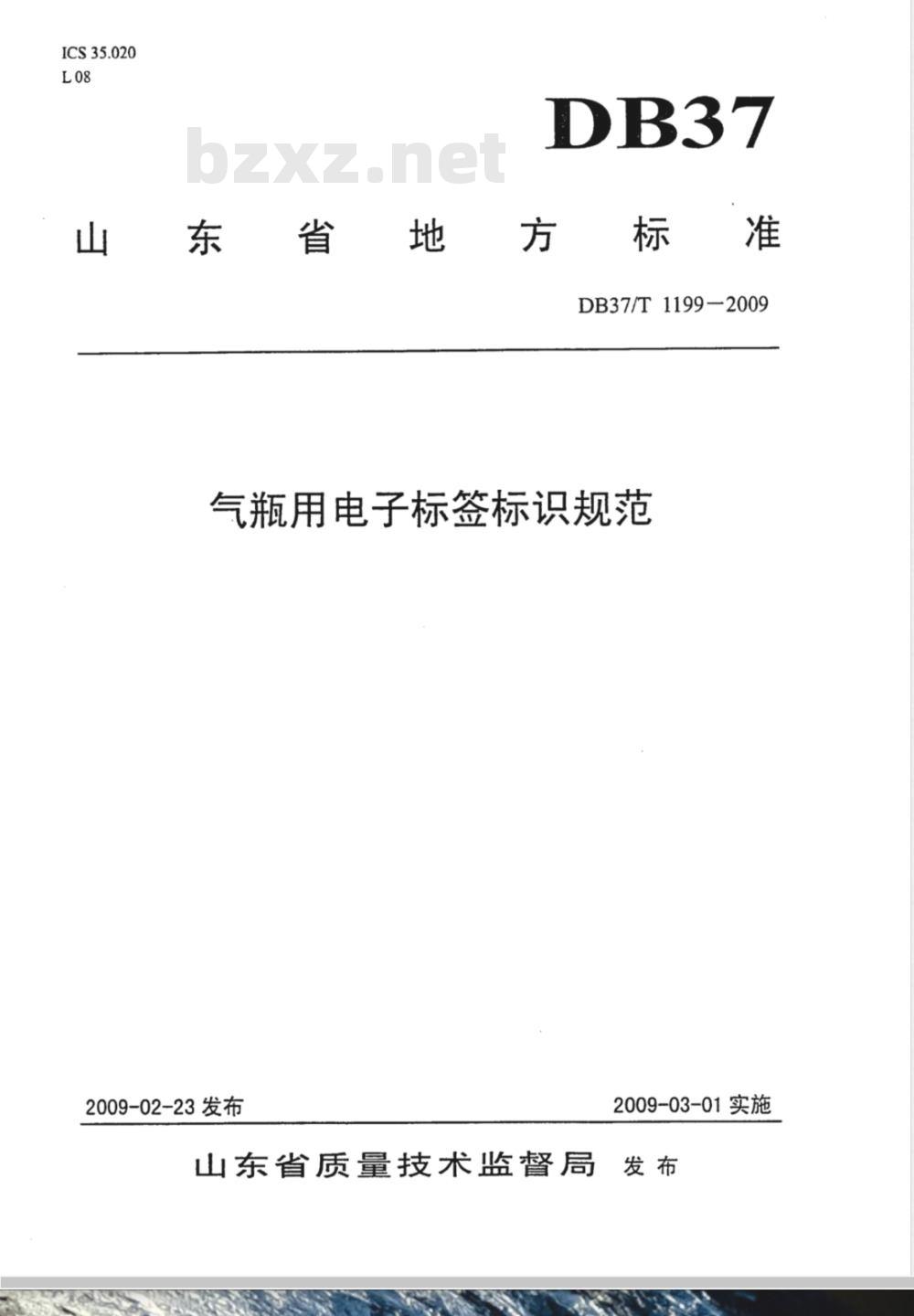

【地方标准(DB)】 气瓶用电子标签标识规范

ICS35.020
方标准
山东省地
DB37/T1199—2009
气瓶用电子标签标识规范
2009-02-23发布
2009-03-01实施
山东省质量技术监督局发布

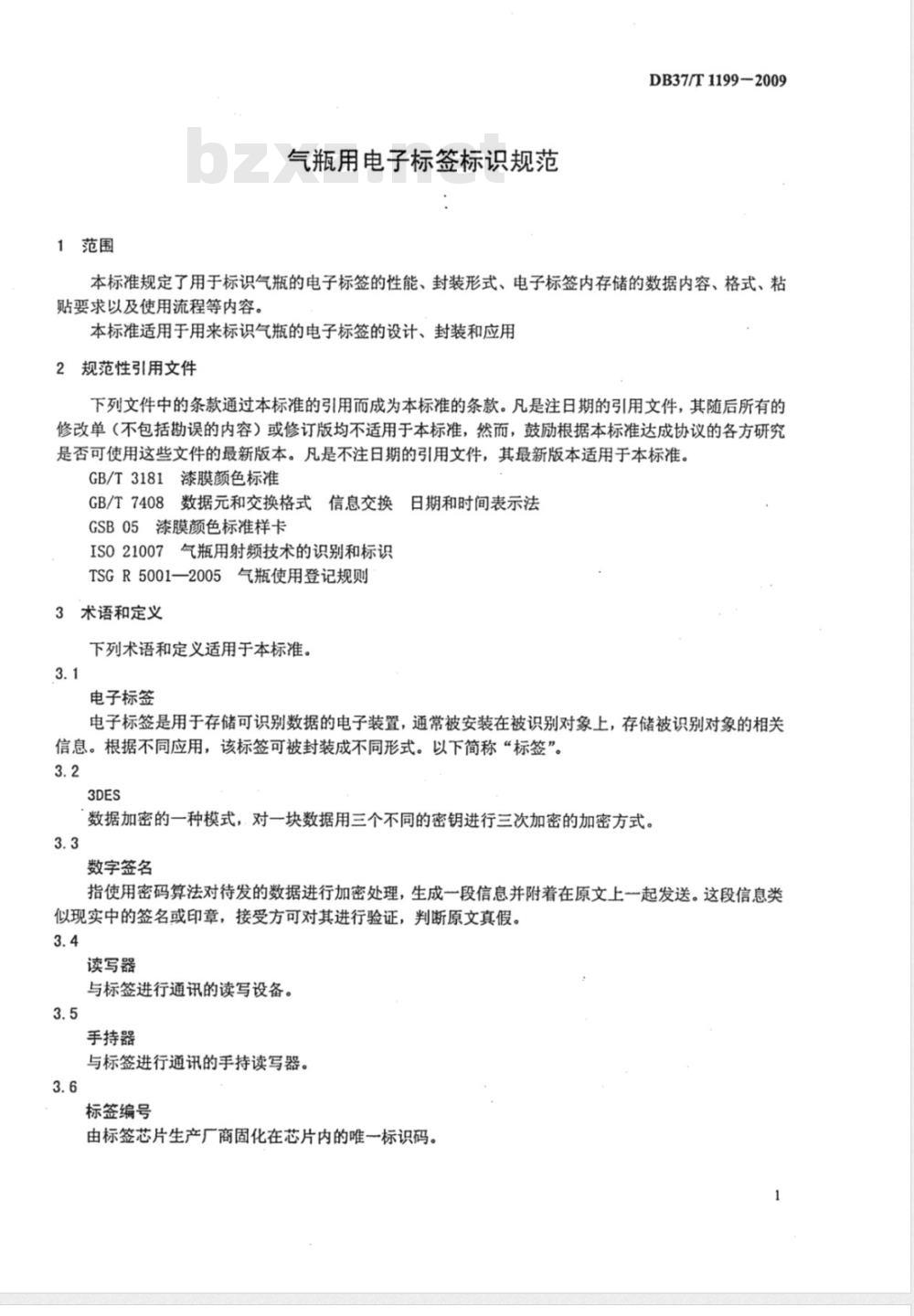

1范围
气瓶用电子标签标识规范
DB37/T1199-2009
本标准规定了用于标识气瓶的电子标签的性能、封装形式、电子标签内存储的数据内容、格式、粘贴要求以及使用流程等内容。
本标准适用于用来标识气瓶的电子标签的设计、封装和应用2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3181漆膜颜色标准
GB/T7408数据元和交换格式信息交换日期和时间表示法GSB05漆膜颜色标准样卡
IS021007气瓶用射频技术的识别和标识TSGR5001-2005气瓶使用登记规则3术语和定义
下列术语和定义适用于本标准。3.1
电子标签
电子标签是用于存储可识别数据的电子装置，通常被安装在被识别对象上，存储被识别对象的相关信息。根据不同应用，该标签可被封装成不同形式。以下简称“标签”。3.2
数据加密的一种模式，对一块数据用三个不同的密钥进行三次加密的加密方式。3.3
数字签名
指使用密码算法对待发的数据进行加密处理，生成一段信息并附着在原文上一起发送。这段信息类似现实中的签名或印章，接受方可对其进行验证，判断原文真假。3.4
读写器
与标签进行通讯的读写设备。
手持器
与标签进行通讯的手持读写器。3.6
标签编号
由标签芯片生产厂商固化在芯片内的唯一标识码。1
DB37/T1199-2009
由读写器或者手持器向标签发出的能够使标签完成相应操作的信息。3.8
标签收到来自读写器或手持器的指令后完成相应操作并将信息反馈给读写器或手持器的过程。4性能要求
4.1标签应符合IS021007的规定，工作频率为13.56MHz。4.2标签在-15℃～50℃范围内应能正常工作。4.3正常工作环境下，标签的可读写距离应不小于2cm。4.4在使用各个环节，标签接到指令后做出一次响应所需时间应不大于1s4.5存储在标签内的数据，其正确读写次数应不小于10000次；标签内数据保存时间应不小于10年。5安全性要求
标签应能够运行3DES算法，以保证防伪数据的写入。5.1
5.2应用时，标签编号应参与数字签名运算，以保证被标识气瓶的唯一性。5.3存贮在电子标签内的数据应可以以块（block）为单位进行加密。6封装要求
6.1标签采用滴塑封装，产品外观应美观、无明显气泡，标签尺寸宜为：46*31mm。6.2标签封装时表面应进行规范化处理，中间统一印制“气瓶专用标识”字样。6.3标签的封装颜色应符合表1的规定。表1·标签封装颜色
气瓶类型
溶解乙炔气瓶
焊接气瓶
车用气瓶
无缝气瓶
液化石油气钢瓶
低温绝热气瓶
7数据要求
标签颜色
深绿色
天蓝色
GB/T3181编号
GSB05色卡顺序号
基本要求
标签内存储的信息应由气瓶信息区、检验信息区以及待留区三部分组成。各部分数据内容应符合表2的规定：
表2数据要求
区域化分
气瓶信息区
检验信息区
待留区
数据要求Www.bzxZ.net
注册登记号、出厂编号、产权单位、充装介质、充装压力、容积（重量）检验机构、检验结果、检验日期、下次检验日期留待扩充信息

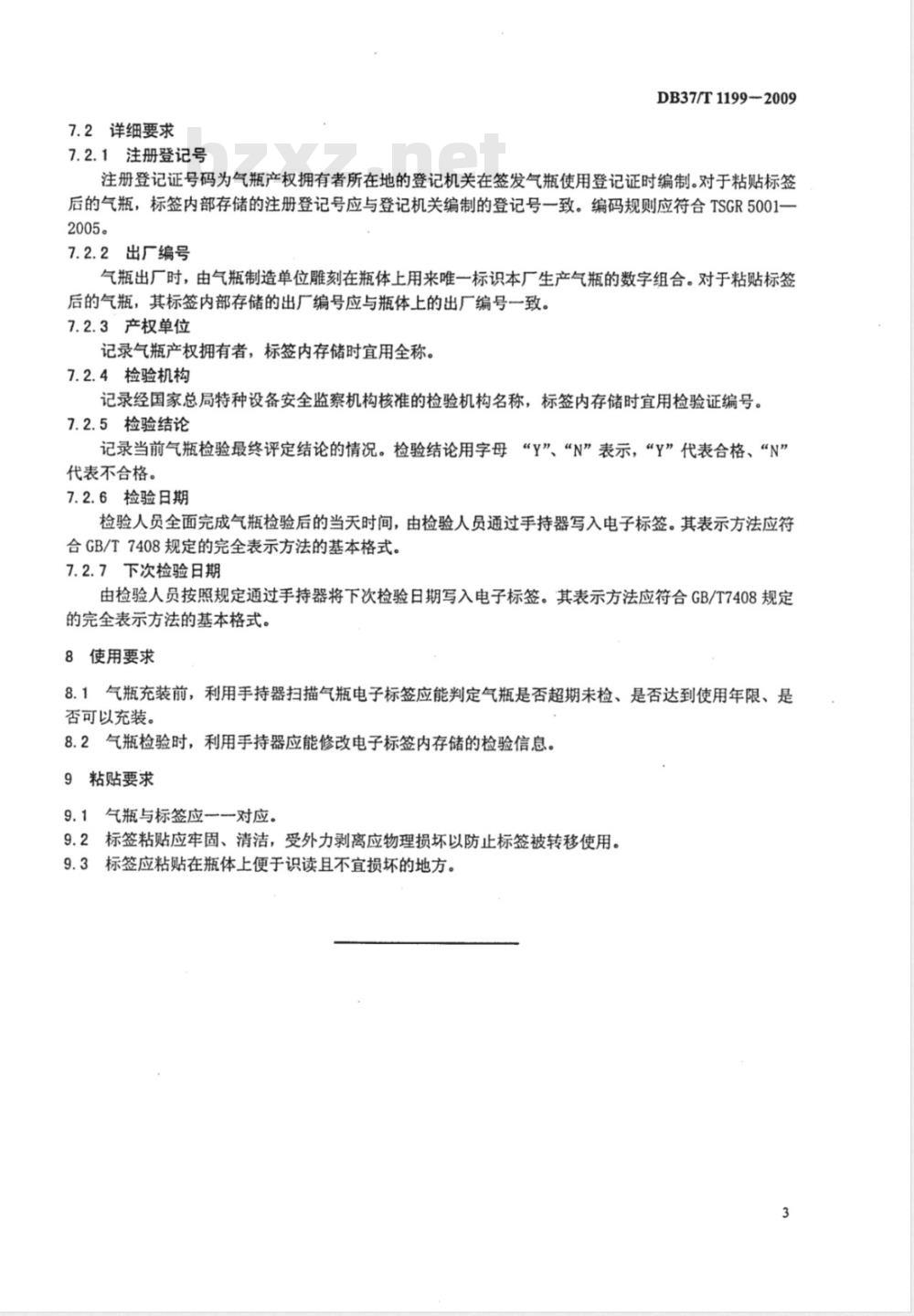

7.2详细要求
7.2.1注册登记号
DB37/T1199-2009
注册登记证号码为气瓶产权拥有者所在地的登记机关在签发气瓶使用登记证时编制。对于粘贴标签后的气瓶，标签内部存储的注册登记号应与登记机关编制的登记号一致。编码规则应符合TSGR5001-2005。
7.2.2出厂编号
气瓶出厂时，由气瓶制造单位雕刻在瓶体上用来唯一标识本厂生产气瓶的数字组合。对于粘贴标签后的气瓶，其标签内部存储的出厂编号应与瓶体上的出厂编号一致。7.2.3产权单位
记录气瓶产权拥有者，标签内存储时宜用全称。7.2.4检验机构
记录经国家总局特种设备安全监察机构核准的检验机构名称，标签内存储时宜用检验证编号。7.2.5检验结论
记录当前气瓶检验最终评定结论的情况。检验结论用字母“y”、“N”表示，“y”代表合格、“N”代表不合格。
7.2.6检验日期
检验人员全面完成气瓶检验后的当天时间，由检验人员通过手持器写入电子标签。其表示方法应符合GB/T7408规定的完全表示方法的基本格式。7.2.7下次检验日期
由检验人员按照规定通过手持器将下次检验日期写入电子标签。其表示方法应符合GB/T7408规定的完全表示方法的基本格式。
8使用要求
8.1气瓶充装前，利用手持器扫描气瓶电子标签应能判定气瓶是否超期未检、是否达到使用年限、是否可以充装。
8.2气瓶检验时，利用手持器应能修改电子标签内存储的检验信息。9粘贴要求
9.1气瓶与标签应一对应。
9.2标签粘贴应牢固、清洁，受外力剥离应物理损坏以防止标签被转移使用。9.3标签应粘贴在瓶体上便于识读且不宜损坏的地方。3

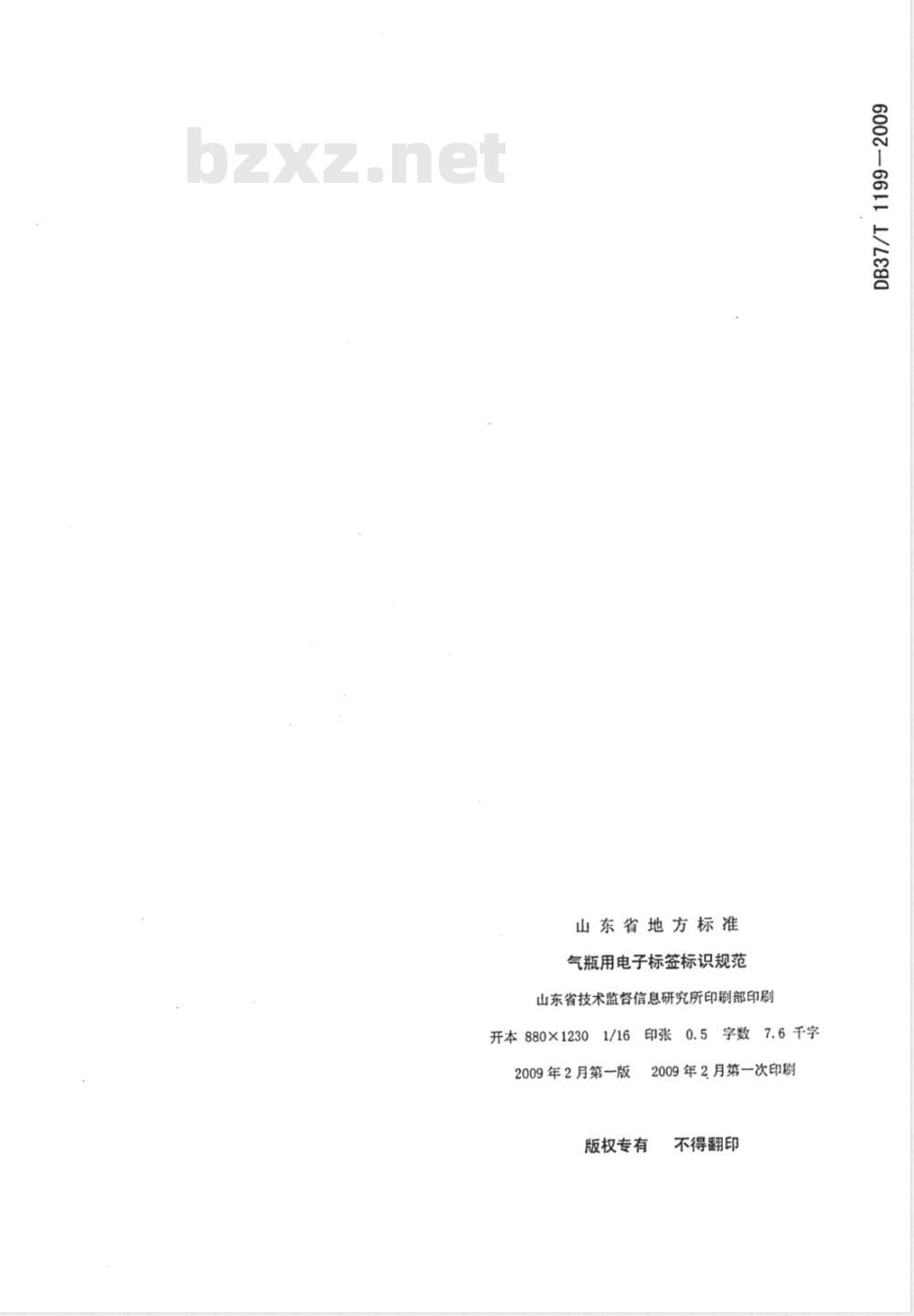

山东省地方标准
气瓶用电子标签标识规范
山东省技术监督信息研究所印刷部印刷开本880×12301/16印张0.5字数7.6千字2009年2月第一版
2009年2月第一次印刷
版权专有
不得翻印
