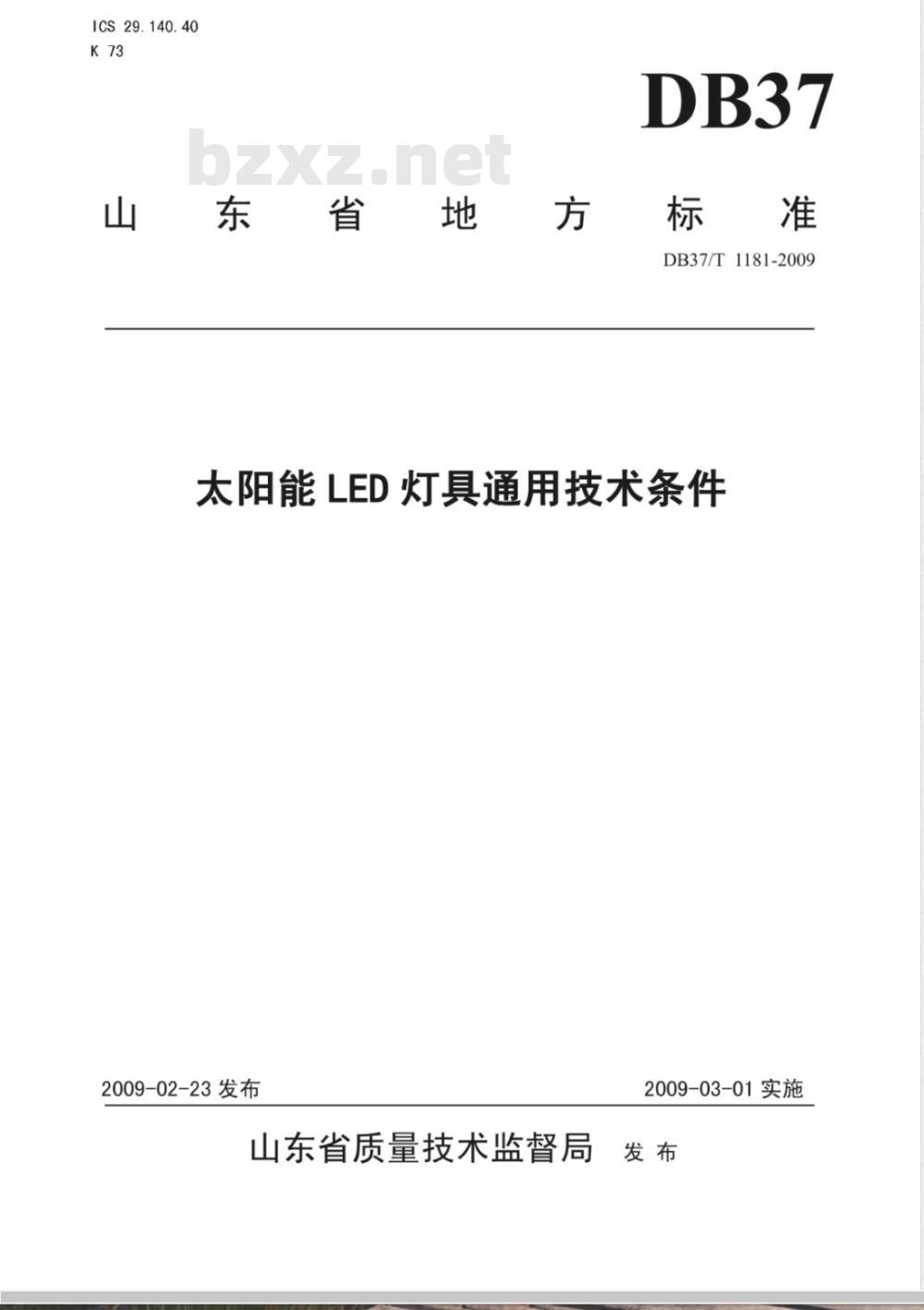

【地方标准(DB)】 太阳能LED灯具通用技术条件

ICS29.140.40
山东國省國地國方
DB37/T1181-2009
太阳能LED灯具通用技术条件
2009-02-23发布
山东省质量技术监督局
2009-03-01实施

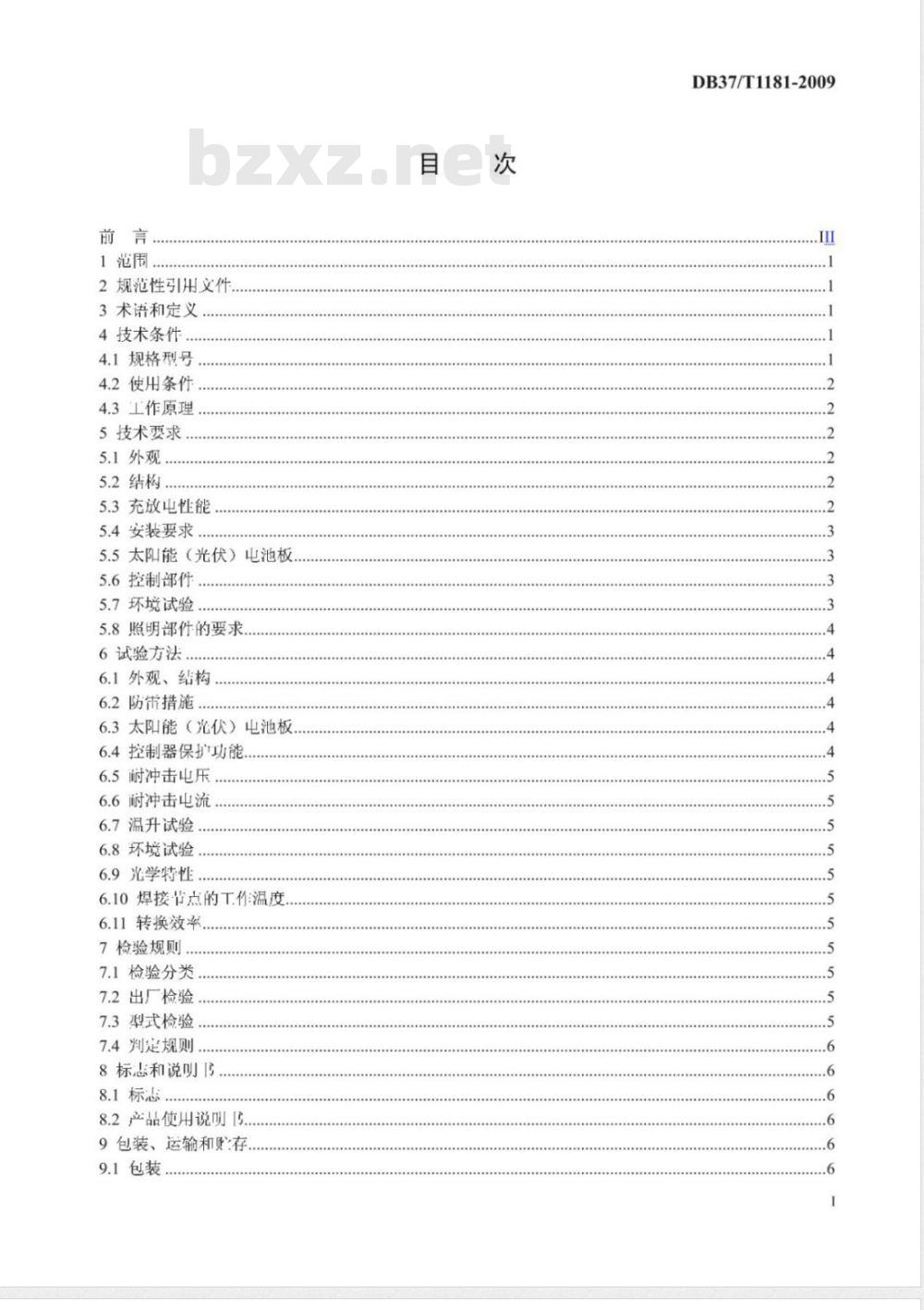

1范围
2规范性引用文件
3术讲和定义
4技术条件
4.1规格型号..
4.2使用条件，
4.3工作原理
5技术要求
5.1外观..
5.2结构.
5.3充放性能
5.4安装要求
5.5太阳能（光伏）电池板
5.6控制部件
5.7环境试验.
5.8照明部件的要求
6试验方法，
6.1外观、结构
6.2防带措施..
6.3太阳能（光伏）电池板
6.4控制器保扩功能
6.5耐冲击电压
6.6耐冲击电流
6.7温升试验
6.8环境试验..
6.9光学特性
6.10焊接节点的T作温度
6.11转换效率
7检验规则
7.1检验分类.
7.2出厂检验
7.3型式检验，
7.4判定规则..
8标志和说叭...
8.1标志.
8.2产品使用说15.
9包装、运输和存
9.1包装.
DB37/T1181-2009

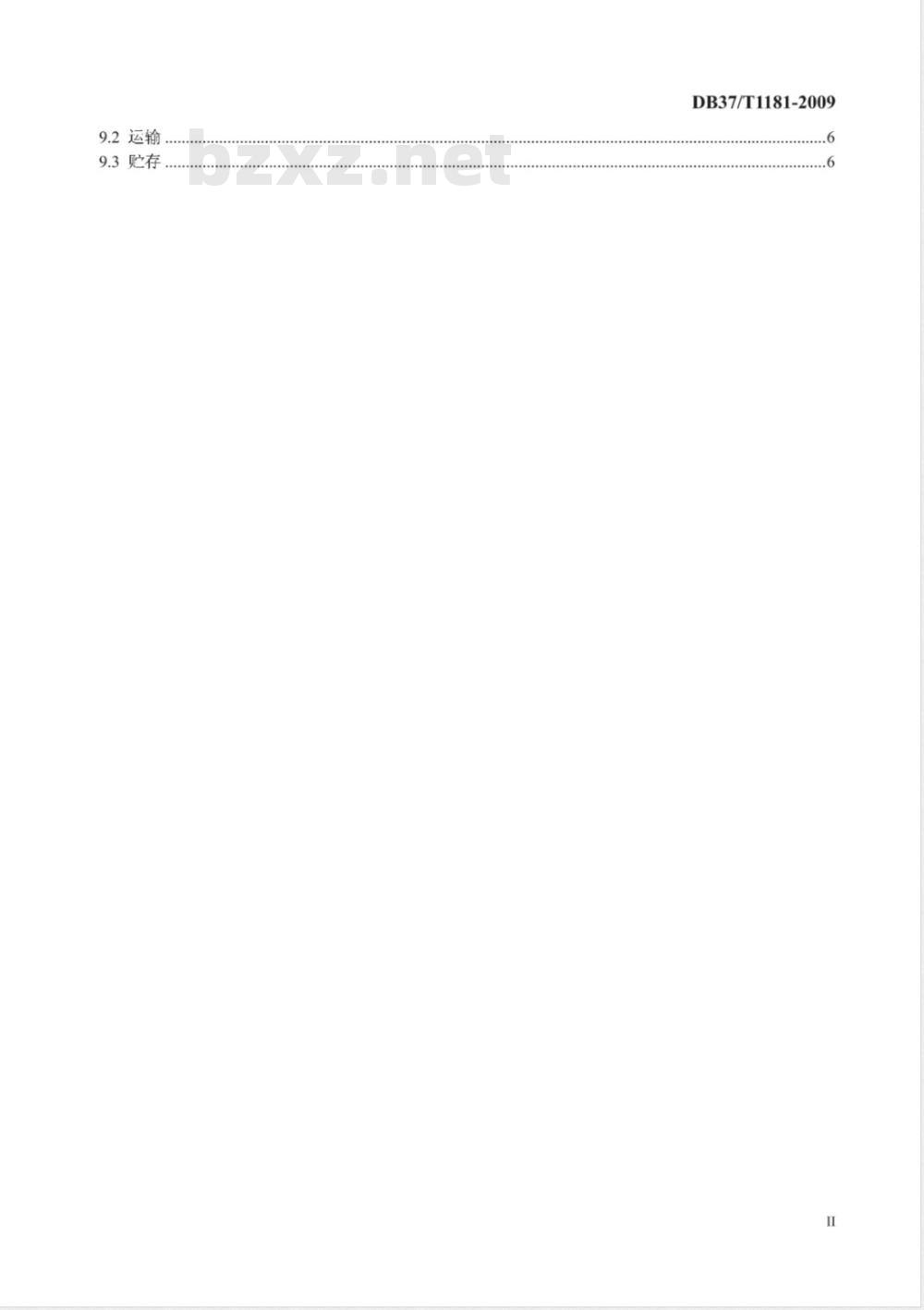

9.2运输，
9.3贮存
DB37/T1181-2009

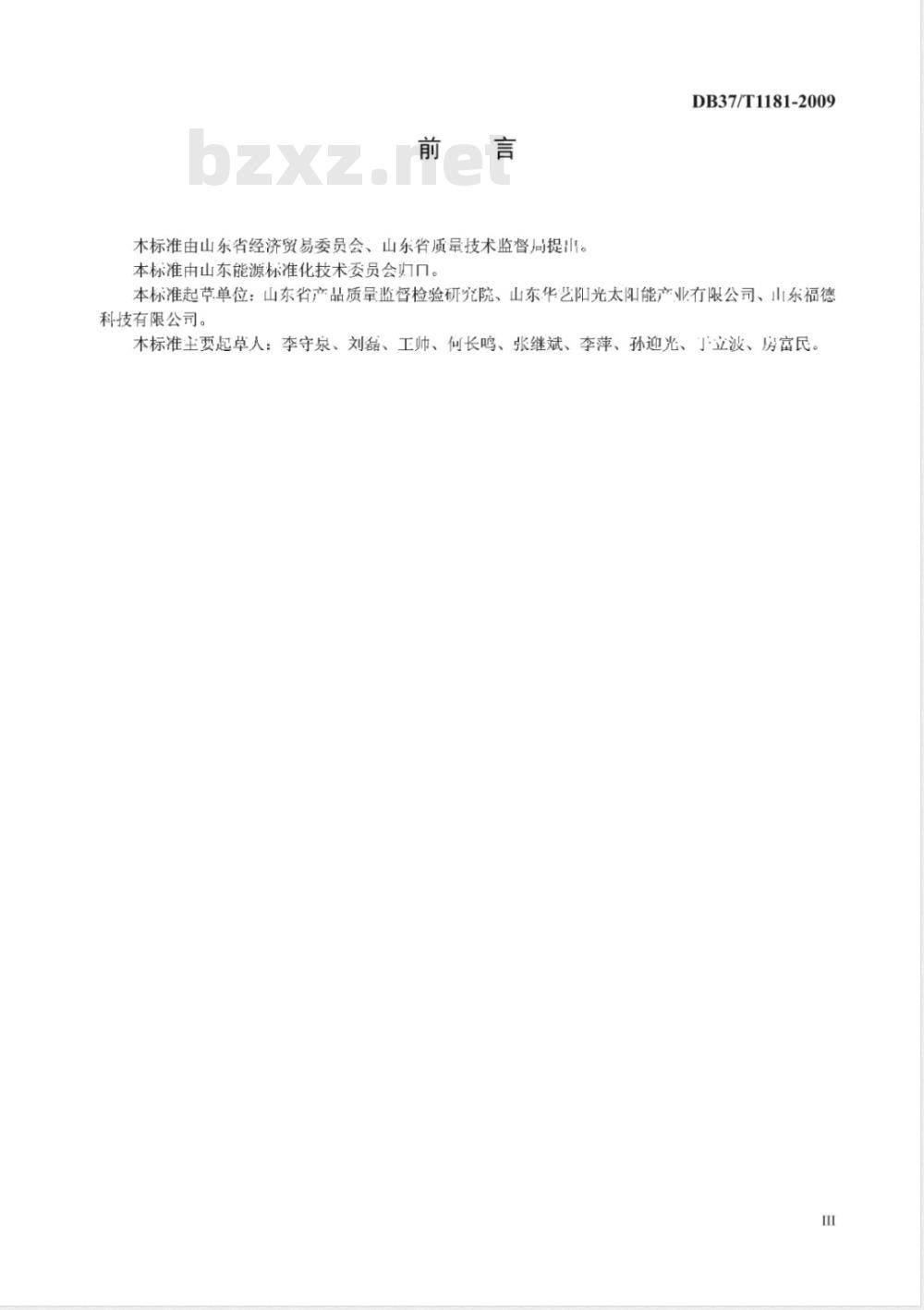

本标准由山东省经济贸易委员会、山东省质量技术监督局提山。本标准由山东能源标准化技术委员会归口。DB37/T1181-2009
本标准起克单位：山东省产品质量监督检验研究院、山东华艺阳光太阳能产业有限公司、山东福德科技有限公司。
本标准主要起草人：李守泉、刘磊、工帅、何长鸣、张继斌、李萍、孙迎光、了立波、房富民。m

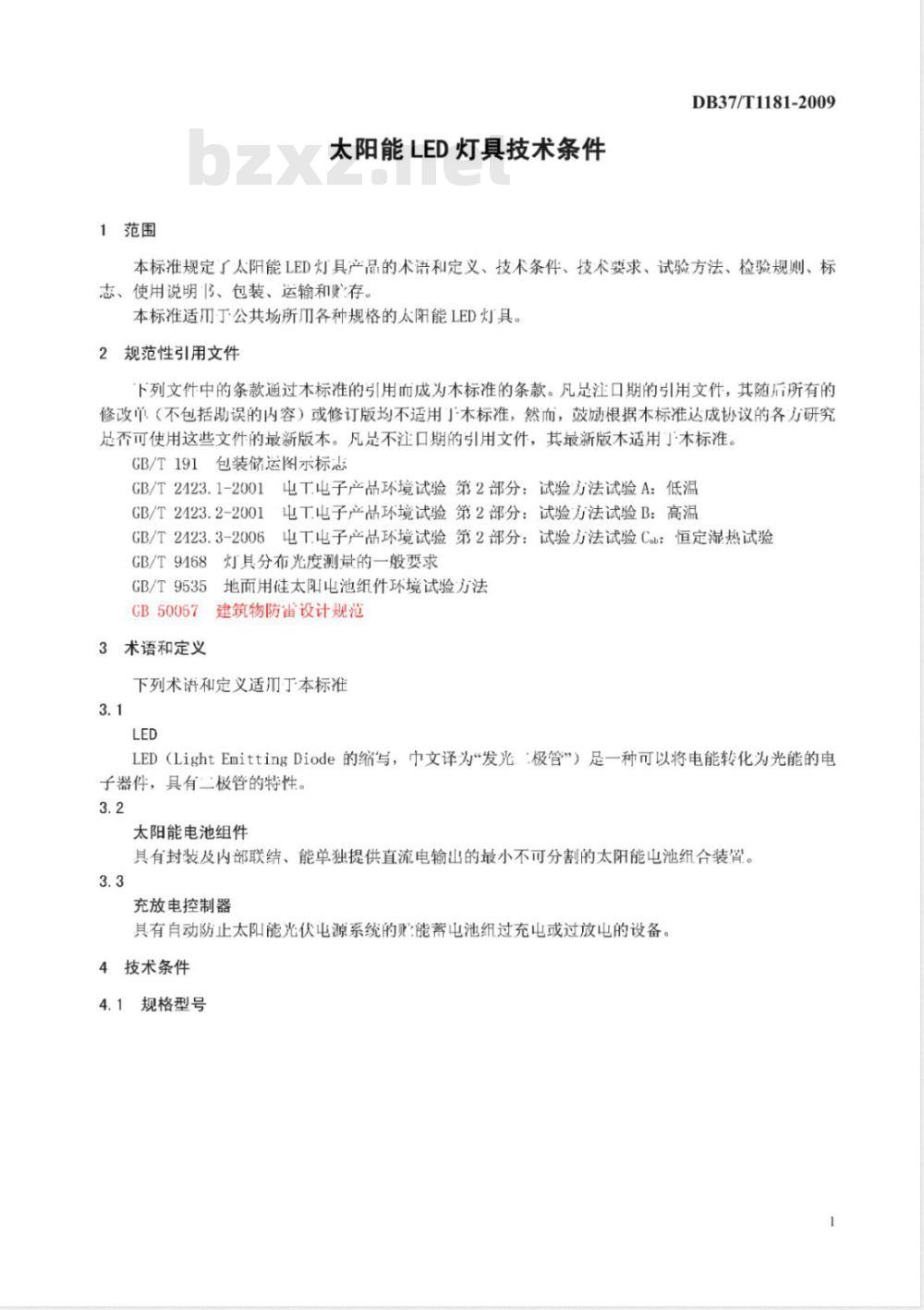

1范围
太阳能LED灯具技术条件
DB37/T1181-2009
本标准规定了太阳能LED灯具产品的术语和定义、技术条件、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和存。本标准适公共场所川各种规格的太阳能LED灯具。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡足注口期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究足否可使用这些文件的最新版本。凡足不注口期的引用文件，其最新版木适用本标准。GB/T191包装储运图示标志
GB/T2423.1-2001电T.电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2-2001电T电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3-2006电T电子产品环境试验第2部分：试验方法试验Cb：恒定湿热试验GB/T9468灯具分布光度测量的一般要求GB/T9535地面用佳太阳电池组件环境试验方法GB50057建筑物防宙设计规范
3术语和定义
下列术讲和定义适而丁本标准
LED（LightEmittingDiode的缩写，巾文译为“发光极管\）足一种可以将电能转化为光能的电子器件，具有二极管的特性。
太阳能电池组件
其有封装及内部联结、能单独提供直流电输出的最小不可分割的太阳能出池组合装置。3.3
充放电控制器
具有自动防止太阳能光伏电源系统的能蓄电池组过充电或过放电的设备。4技术条件
4.1规格型号
4.2使用条件
DB37/T1181-2009
衣示灯具的改进型号（A、B、C、）农示灯的功率（10W、20W、30W、....）表示灯具的类型（C为草坪灯、L为路灯、T为庭院灯、X为H他灯具类型）
表示灯具的代号（D）
a）环境温度：-20℃～+60℃，相对湿度不大于90%；b）没有腐蚀性物质、破坏性物质的场所。4.3工作原理
智能型
太阳能
控制器
太阳能电池板
蓄电池
图1太阳能LED灯具工作原理示意图5技术要求
5.1外观
产品表而应平整光洁，色泽均勾；螺栓紧固到位，无松动；LED灯珠焊接牢固；LED封装玻璃无划伤，封胶均匀。
5.2结构
5.2.1含有可替换零件或部件的灯具应设计得具有足够空间，使这些零件或部件安全方便的进行史换。5.2.2走线槽应光滑，无锐边、毛口、毛刺等类似现象。5.3充放电性能
5.3.1蓄电池允满电后，能保证连续24小时止常放电。5.3.2蓄电池的容量应满足止常照明的容量要求，见表1。2
5.4安装要求
光源功率（W）
表1蓄电池的容量需求
电压（V)
应具有足够的机械强度，能承受10级以上的风载荷。5.4.2应有良好防雷接地措施，接地电阻应小于109。5.4.3应维扩、检修方便，具有防盗措施。5.4.4所有部件应需借助T.具才能拆卸。5.4.5灯具外壳的防扩的等级IP65。5.5太阳能（光伏）电池板
蓄电池
DB37/T1181-2009
容量（Ah）
100~200
200~300
100~150
5.5.1太阳能（光伏）电池板总容量应能满足照明部件、控制部件和线路传输所消耗的总功率，一般按光源功率的45倍选择。
5.5.2太阳能（光伏）电池板中的单元电池它采用中、并联混合连接，单元电池的电压、内阻应尽可能一致；单元电池应排列整齐，密封良好，无破损、裂纹、划伤、脱焊等缺陷，5.5.3太阳能（光伏）电池板与照明装置连接的按线盒应牢固可靠、密封良好，按线端子极性标识消晰、准确。
5.5.4太阳能（光伏）电池板参数应符合GB/T9535的规定。5.6控制部件
5.6.1当出现下列情况时，控制器应能保扩且保扩消除后自动恢复。a）
负载短路；
充放电控制器和其他电气设备内部短路：b)）
蓄池通过太阳能电池组件反间放电；c）
负载、太阳能电池组件或蓄电池极性反接。d)
5.6.2耐冲击电压
当蓄电池开路时，控制器在1h内能够承受高」太阳能电池组件标称开路电压1.25倍冲山i。5.6.3耐冲山电流
控制器在1h内能够承受高」太阳能电池组件标称短路电流1.25倍的冲山i。开关型控制器的开关元器件必须能够切换此电流而自身不损坏。5.6.4最人允许温升
控制器最人允许温升应小了10℃。5.7环境试验
5.7.1控制器的环境试验
5.7.1.1低温T作试验：按GB/T2423.1-2001进行低温试验后，控制器应能正常T作。5.7.1.2高温T作试验：按GB/T2123.2-2001进行高温试验后，控制器应能证：常T作。5.7.1.3恒定湿热试验：按GB/T2423.3-2006进行恒定湿热试验后，控制器应能正常带T作。5.7.2灯具的环境试验
5.7.2.1低温T作试验：低温试验后，灯具应能常工作。5.7.2.2
高温工作试验：高温试验后，灯具应能正常工作。恒定湿热试验：恒定湿热试验后，灯具应能证常工作。3
5.8照明部件的要求
5.8.1照明部件的供电方式
采用直接向配有驱动器的照明组仆提供直流电的供方式。5.8.2灯具要求
5.8.2.1灯具的光学特性
灯具的光学特性按GB/T9468规定。5.8.2.2LED灯珠焊接节点的.1.作温度LED灯珠炽接节点的1作温度不大于60℃。5.8.3驱动电路
恒流驱动电路的转换效率大于80%。6试验方法
6.1外观、结构
采用一般性检查。
6.2防雷措施
防雷措施按GB50057的规定。
6.3太阳能（光伏）电池板
按GB/T9535规定的试验方法检测，各项参数应符合5.5条要求。6.4控制器保护功能
6.4.1负载短路
检查控制器的输出回路足合有知路保护电路。6.4.2内部短路保护
检查控制器的输入回路是合有知路保护电路。6.4.3反向放电保护
DB37/T1181-2009
测试电路如图2所示。将电流表加在太阳能电池组件的止、负端子之间（相当丁将太阳能电池组件端知路），调节接在蓄电池端的直流电源电压达到额定电压，测量亳安表读数。如果没有电流，说明具有反向放电保护。
控制器
入端负载
日日日
直流稳压电源
图2蓄电池反向放电保护功能测试原理示意图6.4.4极性反接保护
将太阳能电池板输入到控制器的电压极性反接，控制器充电回路应断开；将蓄电池输入到控制器的电压极性反接，控制器充、放巾回路均应断开；恢复止常后，控制器应能正常工作。4
6.5耐冲击电压
DB37/T1181-2009
将直流电源加到控制器的太阳能电池输入端，施加1.25倍的标称电示持续1h后，通电检控制器应不损坏。
6.6耐冲击电流
将直流源接在控制器充输入端，可变阻接在蓄电池端，调节电阻使充电回路电流达到标称电流的1.25倍并持续1h，通电后检查控制器应不损坏。6.7温升试验
将太阳能电池的可调直流电源调整到太阳能电池板的最人输出电压，在蓄电池充满电时，测量控制器的最人流升。
6.8环境试验
6.8.1低温工作试验：
6.8.1.1控制器的试验方法按GB/T2123.1-2001中“试验A”进行。6.8.1.2灯具的试验方法为试验温度为（-20土3）℃，通电加额定负载，保持2h，恢复2h。6.8.2高温工作试验：
6.8.2.1控制器的试验方法按GB/T2123.2-2001中“试验B”进行。6.8.2.2灯具的试验方法为试验温度为（60土2）℃，通电加额定负载，保持2h，恢复2h。6.8.3恒定湿热试验：
6.8.3.1控制器的试验方法按GB/T2123.3-2006中“试验Cal”进行。6.8.3.2灯具的试验方法为试验溢度为（10土2）℃，相对湿度为（93土3）%，试验持续时间为48h，恢复2h。
6.9光学特性
灯具的光学特性按GB/T9168的规定。6.10焊接节点的工作温度
止常点亮LED灯具3小时，间隔抽取5个焊接节点，川表面温度计测量其工作温度，取最人值。6.11转换效率
输入电压为额定工作电压下，用数字多川表分别测量驱动电路输出电、电流和输入电流。其转换效率计算公式为：
式中：
V输入一
转换效率；
V输/输×100%
V输入|输入
驱动电路的输出电压，单位为伏特（V)；驱动电路的输山电流，单位为安培（A)；驱动电路的输入电流，单位为安培（V)；驱动电路的输入电流，单位为安培（A)。I输入—
7检验规则
7.1检验分类
太阳能LED灯具检验分为出厂检验和型式检验。7.2出厂检验
7.2.1太阳能灯具应逐个进行山厂检验，经质量检验部门检验合格后方能山厂。7.2.2出厂检验项口应按本标准的第5.1、5.2和5.5条的要求进行。7.3型式检验
7.3.1当产品有下列情况之-时，应进行型式检验：新产品或老产品转厂生产的试制定型时；a）
止式生产后如结构、材料、工艺有较人改变，可能影响产品性能时；b)
产品停产超过两年，恢复生产时国家质量检验监督机构提出进行型式检验的要求时：在正常生产情况下，至少两年应进行次型式检验。e)
7.3.2型式试验的项目按本标准第5章规定的全部项目进行。7.4判定规则
DB37/T1181-2009
7.4.1出厂检验符合本标准第5.1、5.2和5.5条规定的项目为合格，否则山厂检验不合格。7.4.2型式检验符合本标准第5章规定的全部项目为合格，否则型式检验不合格。8标志和说明书
8.1标志
每个太阳能LED灯具应设有标牌，标牌的字迹应消晰、整齐，产品标牌应包括以下内容：a）制造广名；
产品名称；
产品型：
光源的功率、供电电压、蓄电池的容量和数量：山厂H期和山厂编号。
产品使用说明书
太阳能LED灯具产品应附有产品说明书。说明1应包括下列内容：a)
产品使用注意事项；
安装说明；
维修保养。
包装、运输和购存www.bzxz.net
9.1包装
9.1.1外包装采用瓦楞纸箱包装，灯头应采用塑料发泡进行包衰后放入纸箱内。9.1.2包装箱的标志图样应符合GB/T191的规定，每个包装箱应标明“朝上、轻拿轻放、小心玻璃，防雨怕湿”等标志或字样。
9.1.3包装箱上还应包括以下内穿：a)
制造厂名和地址；
产品名称；
商标；
产品标记；
产品数量；
外形尺寸（长×宽×高)；
整箱的质量：
制造日期或生产批号。
9.1.4包装箱内应有装箱清单、产品说明书、合格证、附件及有关随机文件。9.2运输
产品在装卸和运输过程中，灯具应该固定牢固，防止滑动、倾倒，不得遭受强烈颠簸、震动，不得受潮、雨淋。
9.3购存
9.3.1产品应存放在通风、下燥并有防雨措施的地方。2产品不得和易燃物品及化学腐蚀物品混放。9.3.2
DB37/T1181-2009
