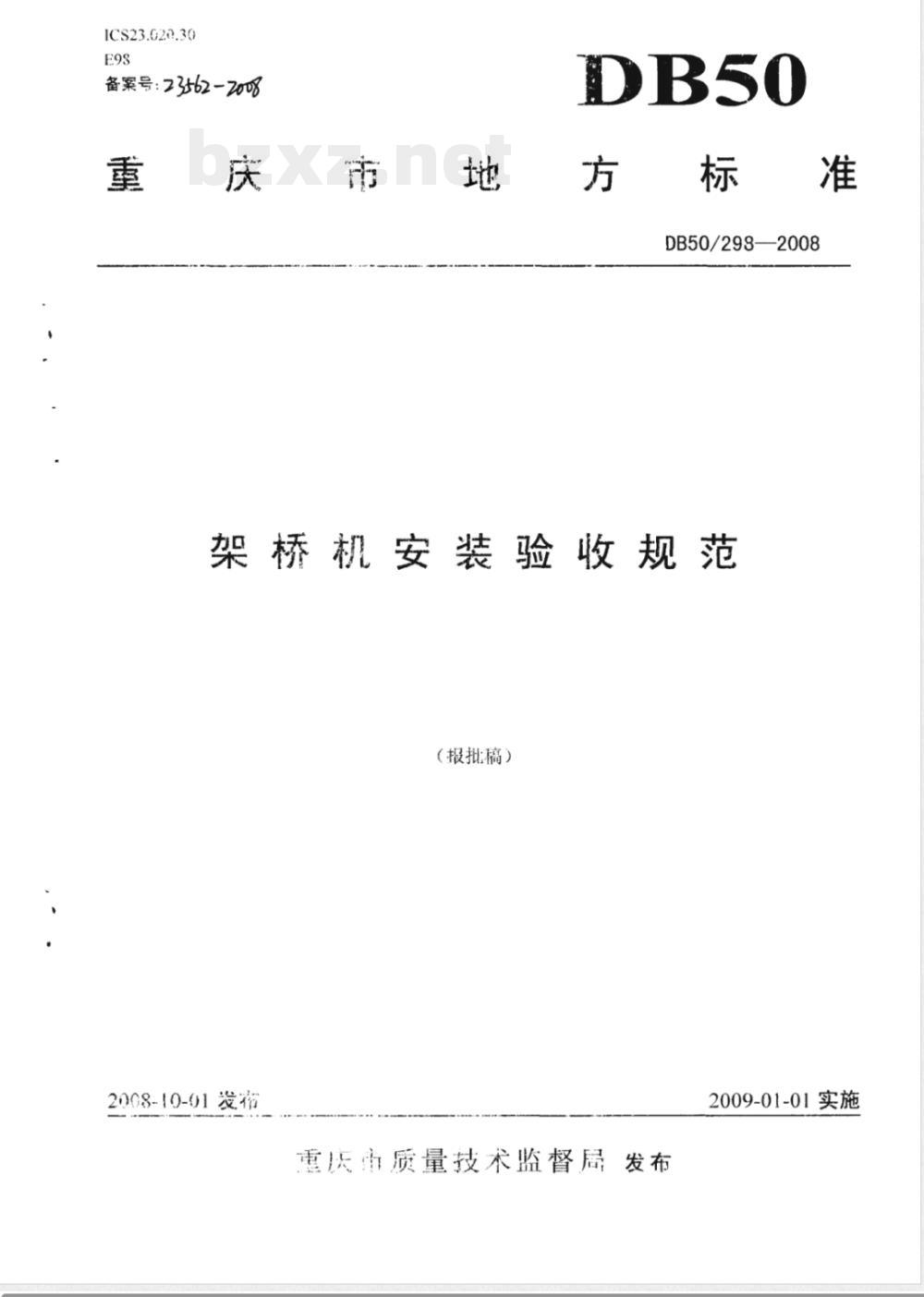

【地方标准(DB)】 架桥机安装验收规范

ICS23.020.30
备案号：73b2-700
电方标准
薰庆市地
DB50/298—2008
架桥机安装验收规范
（报批稿）
2008-10-01发帘
重庆市质量技术监督局发布
2009-01-01实施

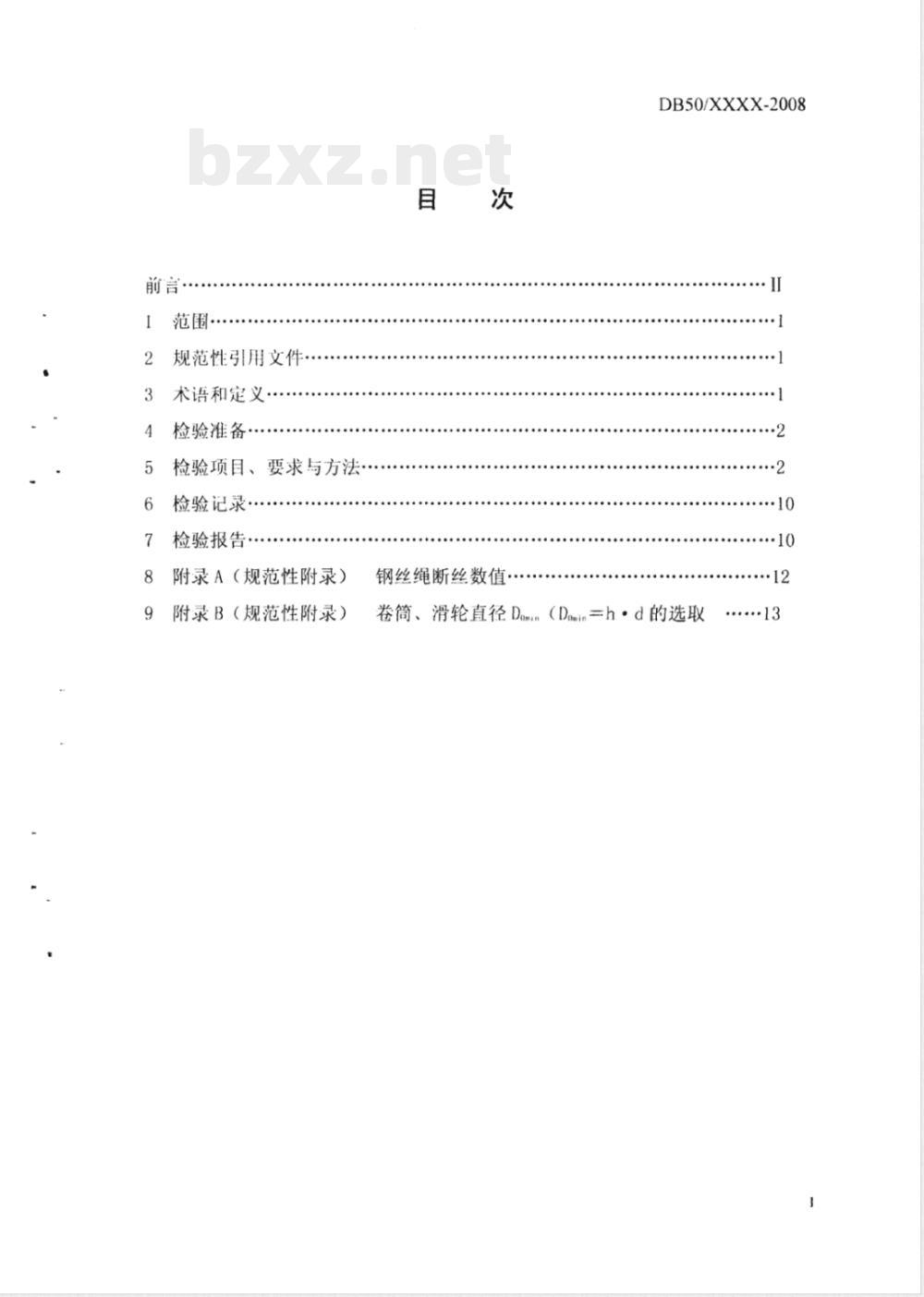

规范性引用文件。
术语和定义
检验准备
检验项目、要求与方法
检验记录
检验报告
附录A（规范性附录）
附录B（规范性附录）
钢丝绳断丝数值：
DB50/XXXX-2008
卷筒、滑轮直径Deom.（Dain二h·d的选取..13
DB50/XXXX-2008

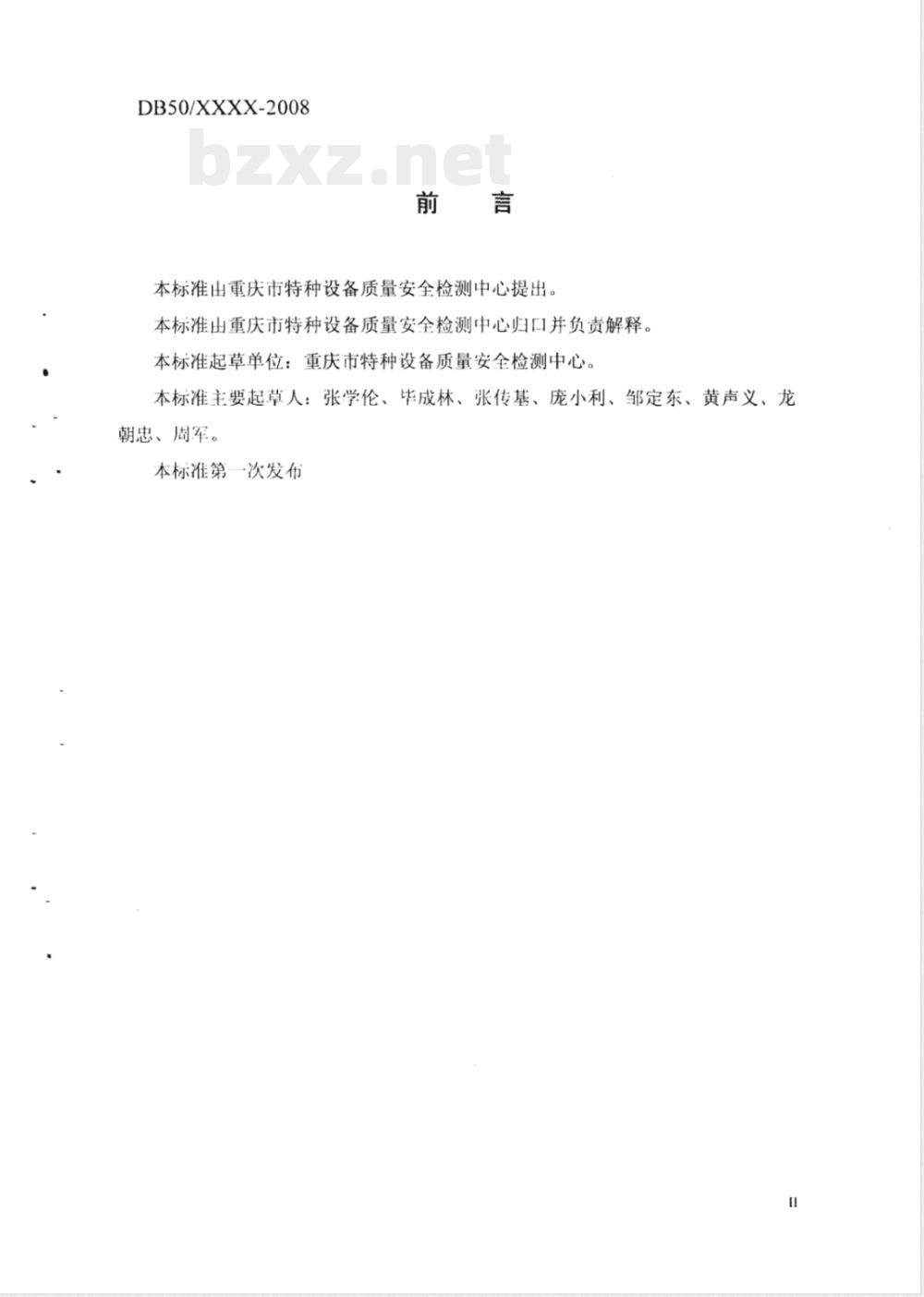

本标准出重庆市特种设备质量安全检测中心提出。本标准出重庆市特种设备质量安全检测中心归口并负责解释。本标准起草单位：重庆市特种设备质量安全检测中心。本标准主要起草人：张学伦、毕成林、张传基、庞小利、邹定东、黄声义、龙朝忠、周军。
本标准第一次发布
1范围
架桥机安装验收规范
DB50/XXXX-2008
本标准规定了架桥机安装后在投入使用前的质量安全检验项目、要求和方法。本标准适用于架设公路、铁路、轨道交通桥梁的架桥机。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3811
《起重机设计规范》此内容来自标准下载网
GB6067《起重机械安全规程》
GB/T14405《通用桥式起重机》
GB/T14406
GB/T14407
《通用门式起重机》
《通用桥式和门式起重机司机室技术条件》GB5972
《起重机械用钢丝绳检验和报废实用规范》GB50278
《起重设备安装工程施工及验收规范》GB50256《电气装置施工及验收规范》JTJ041-2000《公路桥涵施工技术规范》3术语和定义
3.1纵移小车
运行在架桥机主梁上方的轨道上沿架桥机主梁轴线运行纵向吊移桥梁的小车。3.2横移小车
运行在纵移小车上方的轨道上垂直于架桥机主梁轴线运行横向吊移桥梁的小车。3.3过孔
架桥机靠自已的重量平衡系统、支腿顶升机构和送梁机构将整个架桥机从-一个跨度移到下个跨度的全过程。
3.4大车横移
大车运行机构使架桥机在沿桥梁横向布置的轨道上运行的过程。DB50/XXXX-2008
4检验准备
4.1被检设备
被检设备使用单位应提供以下资料：4.1.1.1制造相关资料：制造单位的资格证明、产品出厂合格证、安装使用维护说明书等随机文件：必要时应提供型式试验报告。新架桥机应提供产品监督检验报告。4.1.1.2安装相关资料：施工情况记录；安装过程中事故记录与处理报告；安装过程中与安装使用维护说明书不一致的变更设计资料。4.1.1.3改造（大修）相关资料：改造（大修）部分的项目清单、主要部件合格证、改造部分设计资料或计算资料。4.1.1.4使用相关资料：注册登记和运行管理制度资料以及设备技术档案（内容包括，维修保养、常规检查和故障与事故的记录等）。被检设备应安装完备，调试合格，达到正常运行条件。4.1.2
被检设备应为按国家对特种设备管理规定实施产品质量监督检验合格产品。4.2检验仪器和设备
4.2.1检验用的仪器设备均应有产品合格证，而且应是检定合格，且并在检定周期内，其性能和精度应满足测量的技术要求。4.2.2试验载荷的质量与标定值的误差不大于1%。4.3检验条件
被检设备状况、检验现场的环境条件符合使用说明书的要求。4.3.2供电电网电压正常，电压波动范围应不大于额定电压值的-15%～+10%。4.3.3检验现场应整洁，不应有影响架桥机检验的物品、设施和与检验无关的人员，并放置现场正在进行检验的整示牌。4.3.4设备检验人员和设备操作人员应取得相关资格。5检验项目、要求与方法
检验项目主要包括作业环境及外观、金属结构、大车轨道、主要零部件及机构、电气、液压系统、安全装置与防护措施、试验等八个方面。5.1作业环境及外观
架桥机明显部位应有清晰的额定起重量标志。5.1.1
DB50/XXXX-2008
5.1.2扫轨板、电缆卷简应涂红色安全色。吊具、台车、夹轨器应有黄黑相间的安全色。
5.1.3架桥机上的人行通道和人需要到达维扩的部位，固定物体与运动物体之间的安全距离不小于0.5m；无人行通道和不需要到达维护的部位，固定物体与运动物体之间的安全距离不小于0.1m。如安全距离不够，应采取有效的防护设施。5.1.4架桥机应有安全方便的检修作业空间或辅助检修平台。5.1.5通向架桥机及架桥机上的通道应保证人员安全、方便地到达，任何地点的净空高度应不低于1.8m，其梯子、栏杆和走台应符合（B6067的有关规定。5.2金属结构
5.2.1※主要受力构件不应整体失稳、严重塑性变形和产生裂纹。整体失稳时不得修复，应报废：产生严重塑性变形使工作机构不能正常运行时，如不能修复，应报废：发生锈蚀或腐蚀超过原厚度的10%时应报废：产生裂纹应修复或采取措施防止裂纹扩展，否则应报废。5.2.2金属结构的连接焊缝无明显可见的焊接缺陷。螺栓或铆钉联接不得松动，不应有缺件、损坏等缺陷。高强度螺栓连接应有足够的预紧力矩。5.2.3新安装的架桥机的主梁跨中上拱度为(0.9~1.4)S/1000，有效悬臂处上翘度为(0.9~1.4)儿/350。载荷试验后架桥机跨中上拱度应不小于0.7S/1000，忍臂上翘度值应不小于0.7L/350：非新安装的架桥机的拱度值和翘度值均不小于零式中：S--跨度，单位m；
L有效悬臂长度，单位m。
5.2.4箱型梁架桥机主梁腹板不应有严重不平，其局部平面度在离受压区翼缘板H/3以内不大于0.78，其余区域不大于1.28式中：H--腹板高度，单位m；
8--腹板厚度，单位mm。
5.2.5小车轨道
5.2.5.1架桥机小车轨距极限偏差不超过土5mm5.2.5.2架桥机小车纵移轨道在每段梁上不允许有接缝（允许焊为一体），其接缝位置与每段梁的拼装位置统一，且必须满足：a）
接头处的高低差d≤2mm；
