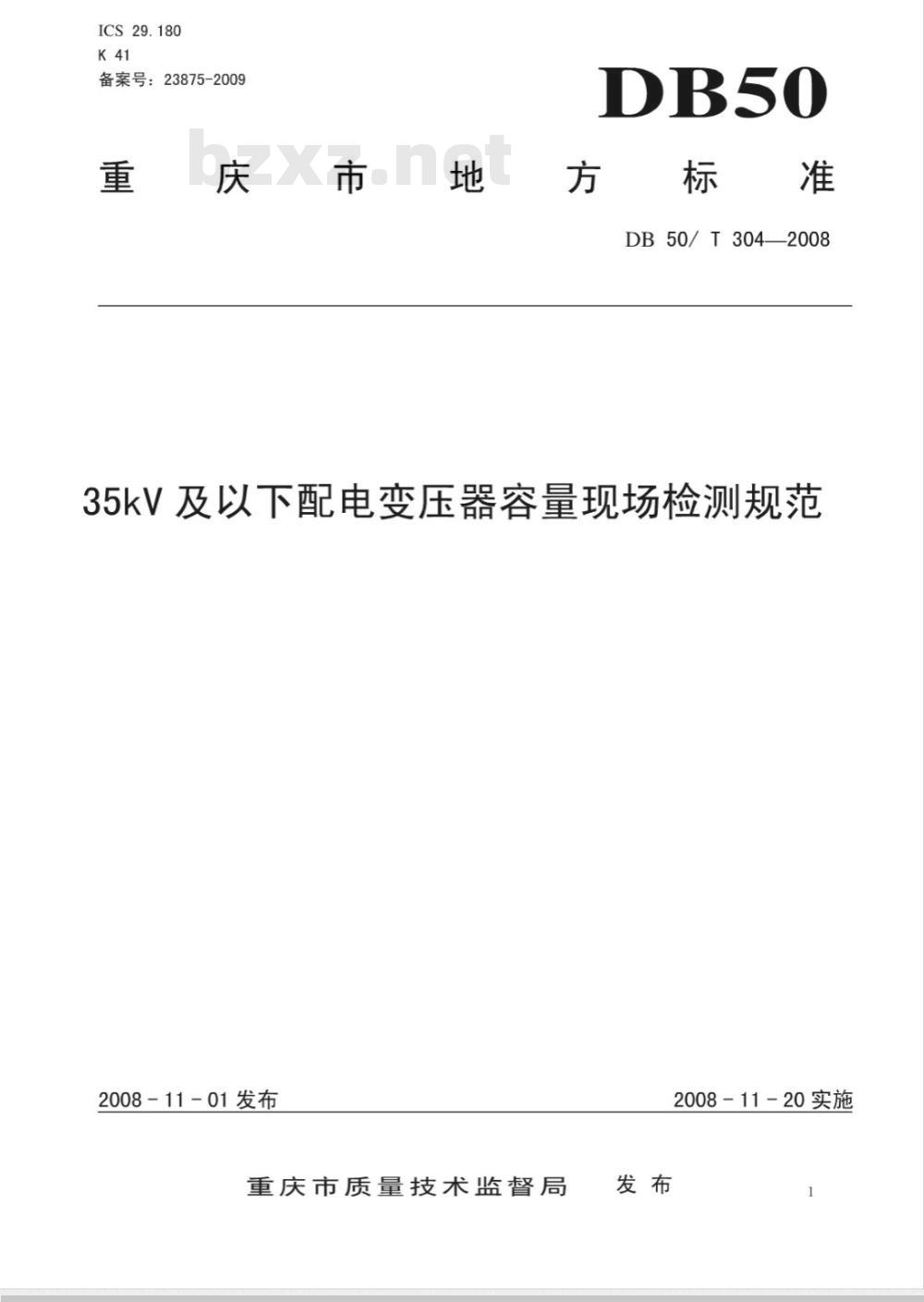

【地方标准(DB)】 35kV及以下配电变压器容量现场检测规范

ICS29.180
备案号：23875-2009
重庆市地
方标准
DB50/T3042008
35kV及以下配电变压器容量现场检测规范2008-11-01发布
重庆市质量技术监督局
2008-11-20实施

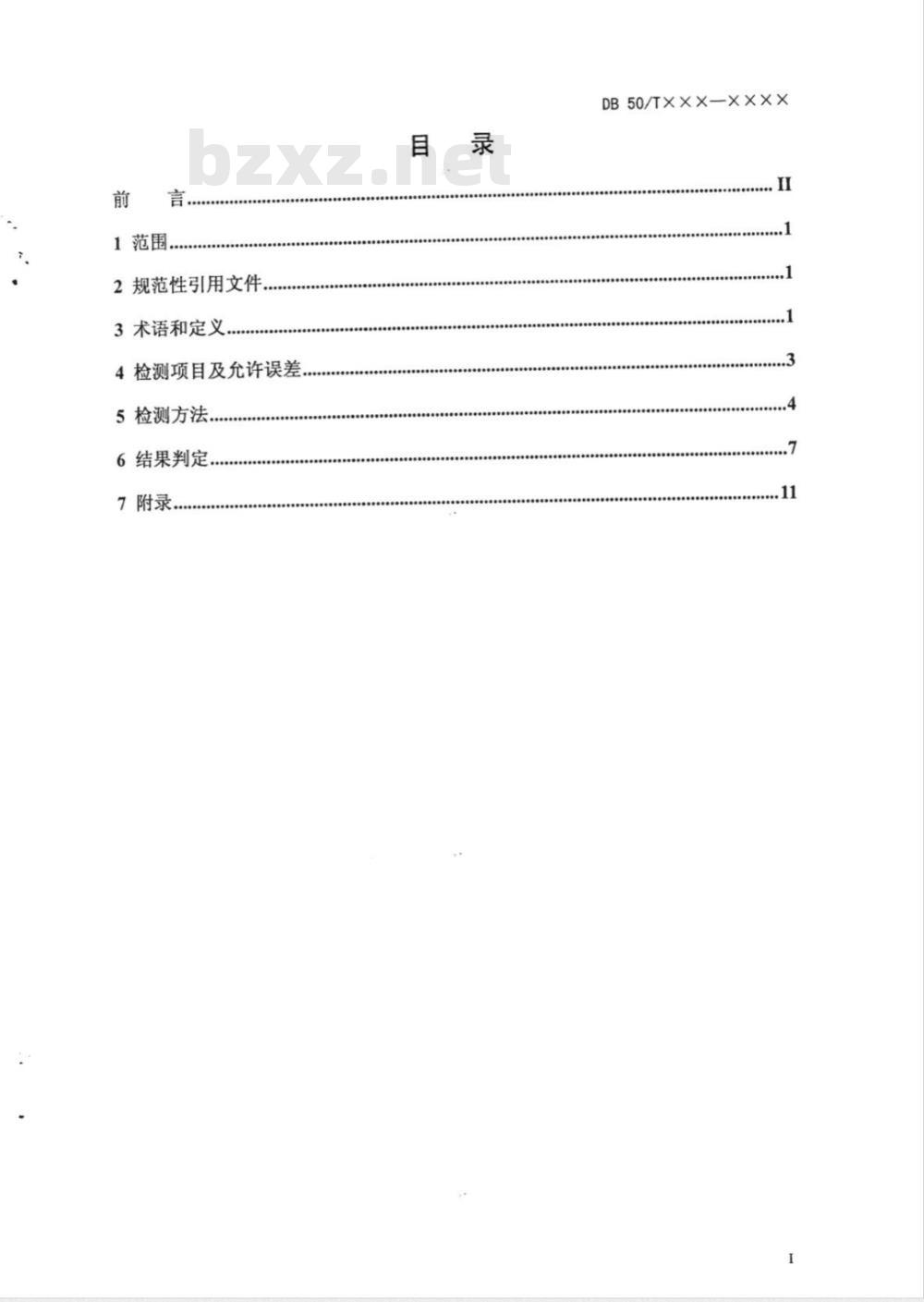

1范围。
2规范性引用文件，
3术语和定义
4检测项目及允许误差
5检测方法
6结果判定
7附录
DB50/T×××-××××
RR00000000000
DB50/T××-××××

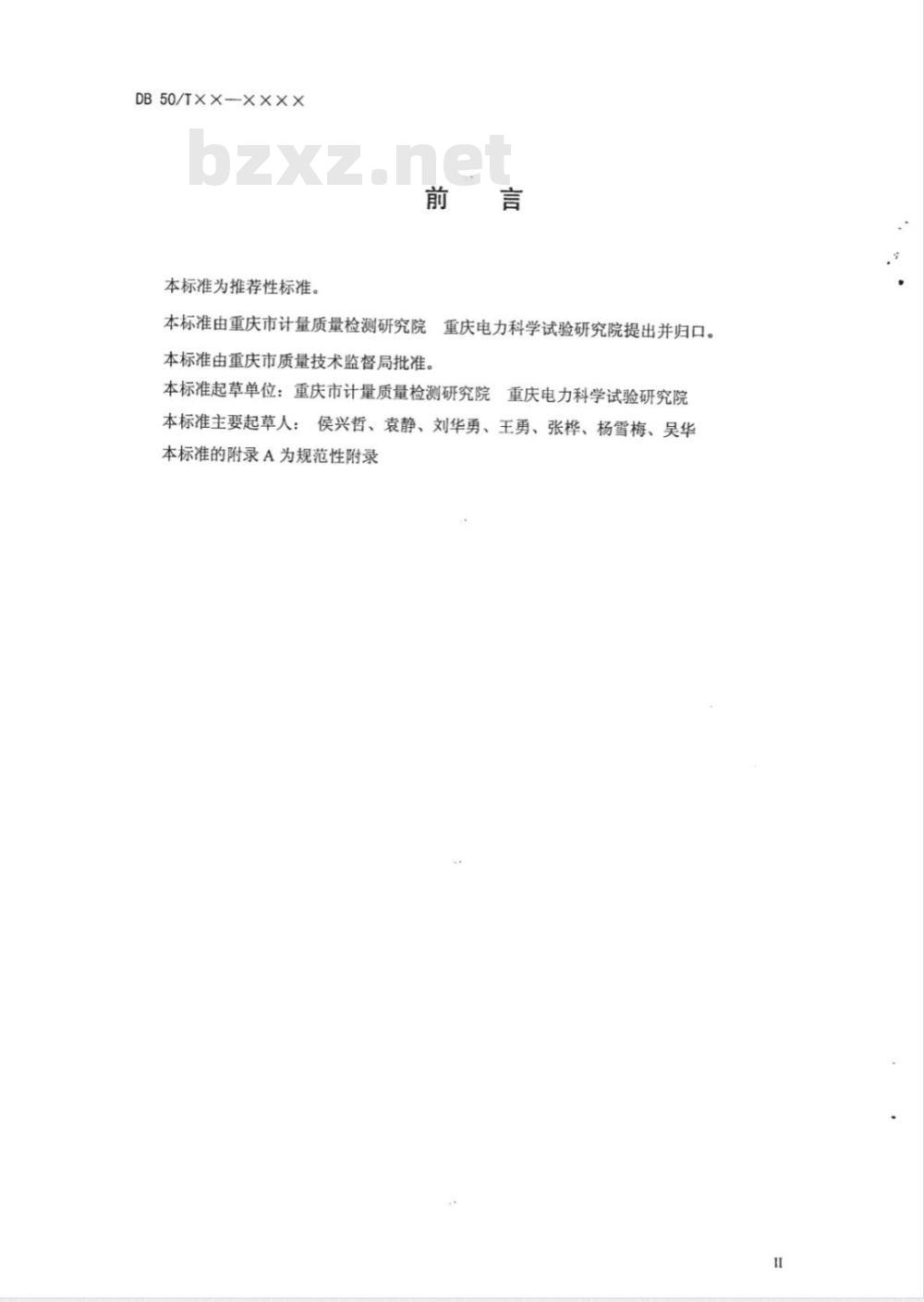

本标准为推荐性标准。
本标准由重庆市计量质量检测研究院重庆电力科学试验研究院提出并归口。本标准由重庆市质量技术监督局批准。本标准起草单位：重庆市计量质量检测研究院重庆电力科学试验研究院
本标准主要起草人：侯兴哲、袁静、刘华勇、王勇、张桦、杨雪梅、吴华本标准的附录A为规范性附录
DB50/T×××-×××X

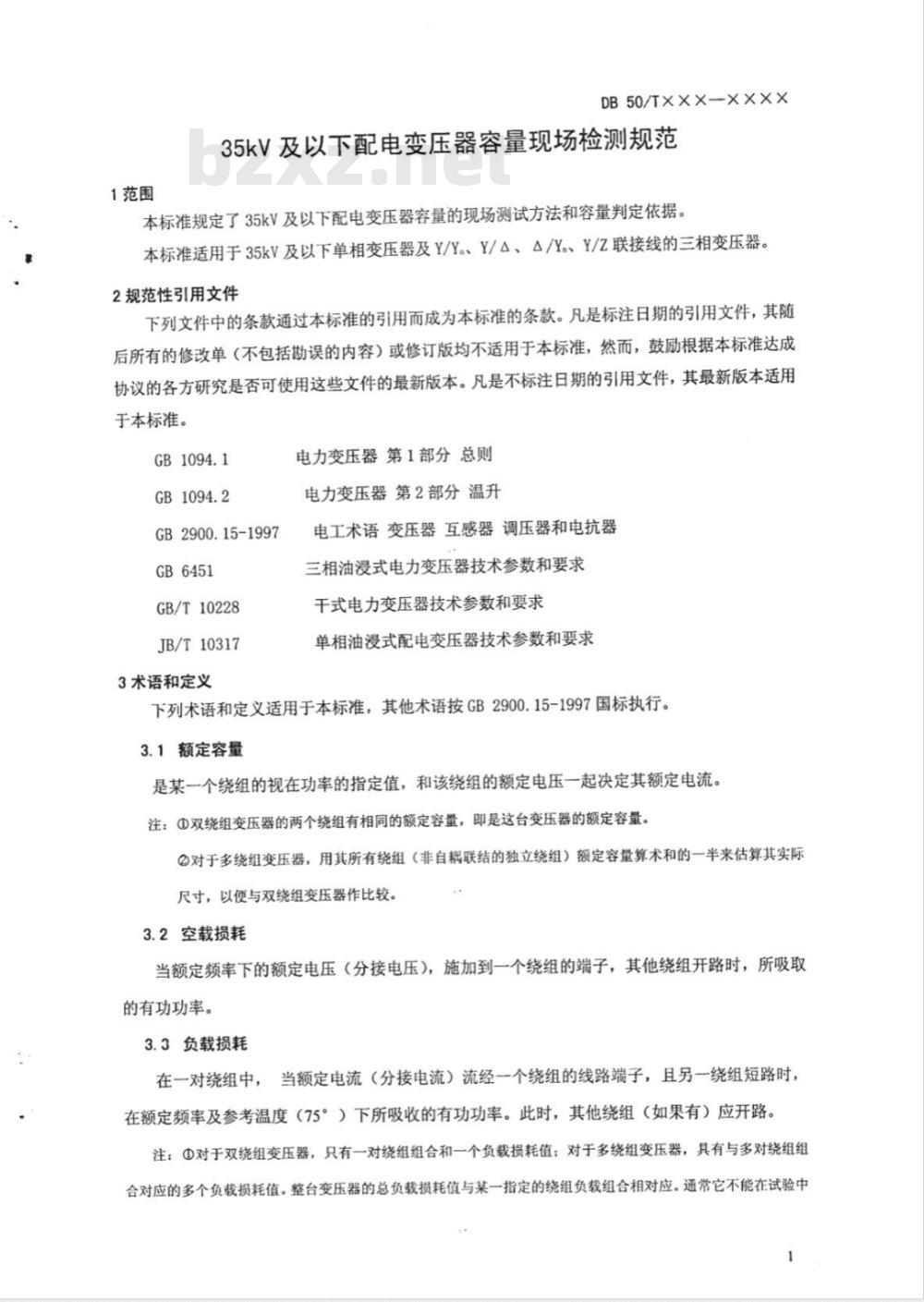

35kV及以下配电变压器容量现场检测规范1范围
本标准规定了35kV及以下配电变压器容量的现场测试方法和容量判定依据。本标准适用于35kV及以下单相变压器及Y/Ya、Y/△、△/Ya、Y/Z联接线的三相变压器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是标注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用于本标准。
GB2900.15-1997
GB6451
GB/T10228
JB/T10317
3术语和定义
电力变压器第1部分总则
电力变压器第2部分温升bzxz.net
电工术语变压器互感器调压器和电抗器三相油浸式电力变压器技术参数和要求干式电力变压器技术参数和要求单相油浸式配电变压器技术参数和要求下列术语和定义适用于本标准，其他术语按GB2900.15-1997国标执行。3.1额定容量
是某一个绕组的视在功率的指定值，和该绕组的额定电压一起决定其额定电流。注：①双绕组变压器的两个绕组有相同的额定容量，即是这台变压器的额定容量。②对于多绕组变压器，用其所有绕组（非自耦联结的独立绕组）额定容量算术和的一半来估算其实际尺寸，以便与双绕组变压器作比较。3.2空载损耗
当额定频率下的额定电压（分接电压），施加到一个绕组的端子，其他绕组开路时，所吸取的有功功率。
3.3负载损耗
在一对绕组中，当额定电流（分接电流）流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度（75°）下所吸收的有功功率。此时，其他绕组（如果有）应开路。注：①对于双绕组变压器，只有一对绕组组合和一个负载损耗值；对于多绕组变压器，具有与多对绕组组合对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。通常它不能在试验中-
DB50/T××-××××
直接测出。
②当绕组组合对中，两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。3.4总损耗
空载损耗和负载损耗之和。
注：辅助装置损耗，不包括在总损耗中，应单独说明。3.5空载电流
当额定频率下的额定电压（分接电压），施加到一个绕组的端子，其他绕组开路时，流经该绕组线路端子的电流的方均根值。注：①对于三相变压器，是流经三相端子电流的算术平均值。②通常用占该绕组额定电流百分数来表示，对于多绕组变压器，是以具有最大额定容量的那个绕组为基准的。
3.6短路阻抗
在额定频率和参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗Z=R+jiX(2)。确定此值时，另一绕组的端子短路，而其他绕组（如果有）应开路。对于三相变压器，表示为每相的阻抗（等值星形联结）。对于带分接绕组的变压器，是指指定分接位置上。如无另外规定，是指主分接。注：此参数可用无量纲的相对值来表示，即表示为该对绕组中同一绕组的参考阻抗Z.的分数值乙，若用百分数表示，则有：
U%1002/2m
式中：U——2和2r所属的绕组的电压（额定电压或分接电压)；S额定容量基准值。
（上述公式对单相变压器和三相变压器都适用）3.7变压器绕组直流电阻
直流电阻DCResistance(DCR）是变压器绕组线圈在非交流电下测量得到的电阻，在电感设计中，直流电阻愈小愈好，其测量单位为欧姆，通常以其最大值为标注。3.8阻抗电压
式（1）中相对值也等于短路试验中为产生相应额定电流（或分接电流）时所施加的电压与额定电压（或分接电压）之比。此电压称为该对绕组的短路电压，通常用百分数表示，百分数数值称为阻抗电压百分比U%。
DB50/T×××-××××
3.9三瓦特表法负载试验
短接低压侧三相绕组，在高压侧施加电源到高压侧额定电流，测量结果应换算到标准温度下的结果，为简便测量，电压需施加到50V以上才可以测量。试验接线图如下图1所示。
图1三相变压器三瓦特表负载试验线路4检测项目及允许误差
4.1检测项目
4.1.1空载损耗及空载电流
从变压器的低压侧施加额定频率为50Hz的正弦波形电压，在其他绕组开路的情况下，测试变压器的空载损耗和空载电流。4.1.2负载损耗
在变压器高压侧施加额定频率为50Hz的正弦波形电压，低压侧短路，达到额定电流时的负载损耗（施加电流不到额定电流时需折算到额定电流）。4.1.3短路阻抗
在变压器高压侧施加额定频率为50Hz的正弦波形电压，低压侧短路时测得的短路阻抗。4.1.4直流电阻
在变压器高压或低压绕组施加直流电压，分别测得各自绕组的直流电阻。4.1.5阻抗电压
依据本标准3.8中对阻抗电压的定义，在负载试验时可以推算出阻抗电压百分比数值。4.2测试允许误差
上述4.1中测试项目允许误差如下表所示？
DB50/T××-××××
测量项目
交流电压
交流电流
有功功率
空载损耗测量
负载损耗测量
直流电阻
5检测方法
5.1检测条件
表1检测项目及允许误差
准确度
5.1.1电压、电流和功率检测仪器仪表的测量准确度达到0.5级及以上，检测用互感器测量准确度达到0.2级及以上。利用直接进行容量测试的设备必须能够准确进行容量判定所需参数测试，其给出的容量结论仅做对比参考，其准确容量需要经过推导确认。5.1.2根据试验需要，试验现场需备足够容量的试验电源(三相380V或单相220V)，或者自备220V发电机以满足试验电源要求。5.1.3测试时变压器的档位必须设置在额定档位。5.1.4测试时必须由被测变压器所有方提供其出厂试验真实阻抗电压值，以满足计算分析需要。
5.2空载试验
5.2.1单相电源轮相法：
5.2.1.1低压侧为“Y.”三相变压器ab、bc、ca逐次轮相对低压侧相间施加额定电压，非加压绕组应短路，并和中性线短接。施加电压应为2倍额定电压U/V5，即462V注：两相之间加压到462V，每相电压为231V，即配电变压器低压侧额定电压。5.2.1.2低压侧为“△”三相变压器ab、bc、ca逐次轮相对低压侧相间施加额定线电压即400V，非加压相和相邻相短路。5.2.2三相电源试验法
对于单相变压器，可采用图2所示的接线进行空载试验。对于三相变压器，可采用图3和图4所示的两瓦特表法进行空载试验。图4为直接测量法，适用于额定电压和电流较小，用电压表4
DB50/T×××-××××
和电流表即可直接进行测量的变压器。当变压器额定电压和电流较大时，必须借助电压互感器和电流互感器进行间接测量，此时采用图5接线方式P
图2单相变压器空载试验接线
5.3负载试验
图3三相变压器空载试验的直接测量。
图4三相变压器空载试验的间接测量5.3.1变压器低压侧短路时的阻抗测量和折算变压器低压侧短路时的等值电路图如下：I
变压器低压短路时的等值电路图Zkg=R +X =R+X =R +(Z) -R)= z +R( -1)Zk=Uk /Ik
Rk=R1+k'R2
其中R1=(RAB+RBc+RcA)/6
R2=(Rab+Rbe+Rca)/6
DB50/T××-××××
K。=(T+t)/(T+t)
RaB、Rec、Rca—高压侧AB、BC、CA线电阻Rab、Rbe、Rea—低压侧ab、bc、ca线电阻T—计算用常数，铜导线取235，铝导线取225t——变压器阻抗电压值使用的标准温度t:—试验时的温度
K—变压器的变压比
5.3.2单相电源轮相法：
5.3.2.1高压侧绕组为“”接线的三相变压器(8)
短路联接低压侧三相绕组，在高压侧施加电源，使高压侧达到额定电流，测量施加的电压、电流、负载损耗和阻抗电压。
为减小试验电源的容量，允许降低电流进行负载试验，但不得小于额定电流的25%。根据负载损耗测试结果，按相应公式换算到额定电流下的负载损耗，再归算到标准温度下的损耗。注：若电流过低，不足以建立足够强度的电磁场以反映出铜耗真实水平。5.3.2.2单相变压器
试验时直接短路联接低压侧绕组，在高压侧施加电源，使高压侧达到额定电流，测量施加的电压、电流、负载损耗和阻抗电压。为减小试验电源的容量，允许降低电流进行负载试验，但不得小于额定电流的25%。根据负载损耗测试结果，按相应公式换算到额定电流下的负载损耗，再归算到标准温度下的损耗。注：若电流过低，不足以建立足够强度的电磁场以反映出铜耗真实水平。5.3.2.3高压侧接线为△的三相变压器短路连接低压侧三相绕组和中性线，在高压侧依次对AB、BC、CA相进行试验。但在高压侧施加电压时另一相高压侧短路必须和其他相进行短接，即在AB相施加电源时，BC相需要短接，在BC相施加电源时，CA相需要短接，在CA相试验时，AB相需要短接。为减小试验电源的容量，允许降低电流进行负载试验，但不得小于额定电流的25%。根据负载损耗测试结果，按相应公式换算到额定电流下的负载损耗，再归算到标准温度下的损耗。注：若电流过低，不足以建立足够强度的电磁场以反映出铜耗真实水平。5.3.3三相电源试验法
测量系统必须具有三瓦特表法测量功能。5.4直流电阻测试：
通常采用电压电流法测试配电变压器绕组直流电阻，测试接线图图下图6所示，K为开关6
DB50/T×××-××××
在被测绕组上施加一直流电压E，测量出通过绕组L的电流，根据欧姆定律，即可计算出绕组的直流电阻R。
图6配电变压器绕组直流电阻测试接线图6结果判定
6.135kV及以下配电变压器容量理论计算公式Sn=Un2*Uk(%)/ZkB
6.210kV及以下配电变压器容量判定原则表2单相油浸式变压器容量判定原则序号
预设阻抗电压值（%）
预设阻抗电压值（%)
预设阻抗电压值（%)
计算Sn值（按式（9）计算）
计算Sn为实际变压器容量
变压器额定容量确定
计算的Sn介于两个标准额定容量之间，取容量低的标准容量作为变压器的额定容量
表3双绕组无励磁油浸式变压器容量判定原则计算Sn值（按6-1式计算）
如30kVA≤S.<630kVA，计算Sn为实际变压器容量
如S.≥630kVA，按序号2重新计算Sn
如630kVA≤S<800kVA，计算Sn为实际变压器容量
如S.≥800kVA，按序号3重新计算Sn
计算Sn为实际变压器容量
变压器额定容量确定
计算的Sn介于两个标准额定容量之间，取容量低的标准容量作为变压器的额定容量
计算的Sn介于两个标准额定容量之间，取容量低的标准容量作为变压器的额定容量
计算的Sn介于两个标准额定容量之间，取容量低的标准容量作为变压器的额定容量
表4双绕组有载油浸式变压器容量判定原则计算Sn值（按6-1式计算）
如200kVA≤S.<630kVA，计算Sn为实际变压器容量
如S.≥630kVA，按序号2重新计算Sn
变压器额定容量确定
计算的Sn介于两个标准额定容量之间，取容量低的标准容量作为变压器的额定容量
