【地方标准(DB)】 建设施工现场安全防护设施技术规程

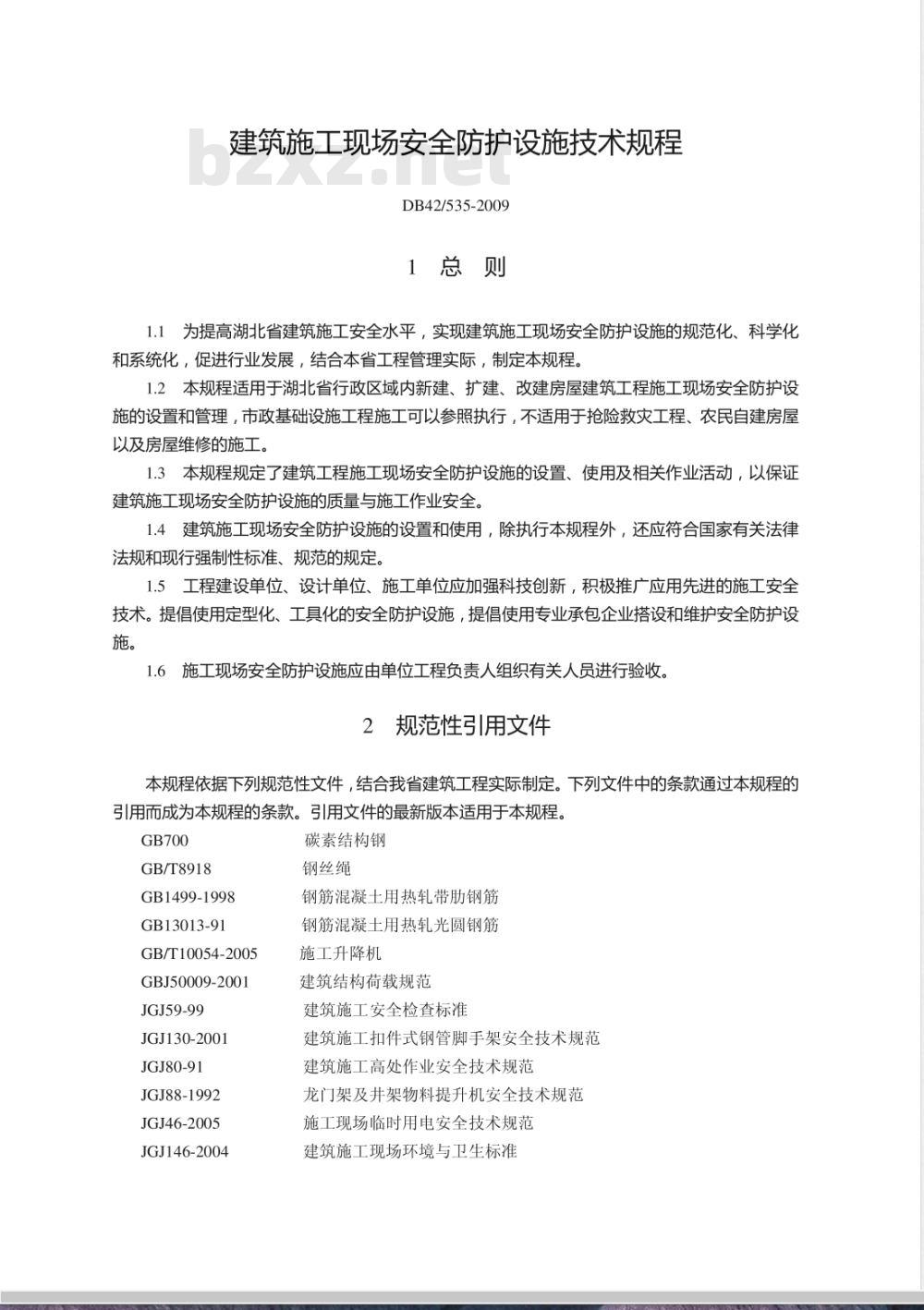

建筑施工现场安全防护设施技术规程DB42/535-2009
1总则　
1.1为提高湖北省建筑施工安全水平，实现建筑施工现场安全防护设施的规范化、科学化和系统化，促进行业发展，结合本省工程管理实际，制定本规程。1.2本规程适用于湖北省行政区域内新建、扩建、改建房屋建筑工程施工现场安全防护设施的设置和管理，市政基础设施工程施工可以参照执行，不适用于抢险救灾工程、农民自建房屋以及房屋维修的施工。
1.3本规程规定了建筑工程施工现场安全防护设施的设置、使用及相关作业活动，以保证建筑施工现场安全防护设施的质量与施工作业安全。1.4建筑施工现场安全防护设施的设置和使用，除执行本规程外，还应符合国家有关法律法规和现行强制性标准、规范的规定。1.5工程建设单位、设计单位、施工单位应加强科技创新，积极推广应用先进的施工安全技术。提倡使用定型化、工具化的安全防护设施，提倡使用专业承包企业搭设和维护安全防护设施。
1.6施工现场安全防护设施应由单位工程负责人组织有关人员进行验收。2规范性引用文件
本规程依据下列规范性文件，结合我省建筑工程实际制定。下列文件中的条款通过本规程的引用而成为本规程的条款。引用文件的最新版本适用于本规程。GB700
GB/T8918
GB1499-1998
GB13013-91
GB/T10054-2005
GBJ50009-2001
JGJ59-99
JGJ130-2001
JGJ80-91
JGJ88-1992
JGJ46-2005
JGJ146-2004
碳素结构钢
钢丝绳
钢筋混凝土用热轧带肋钢筋
钢筋混凝土用热轧光圆钢筋
施工升降机
建筑结构荷载规范
建筑施工安全检查标准
建筑施工扣件式钢管脚手架安全技术规范建筑施工高处作业安全技术规范龙门架及井架物料提升机安全技术规范施工现场临时用电安全技术规范建筑施工现场环境与卫生标准

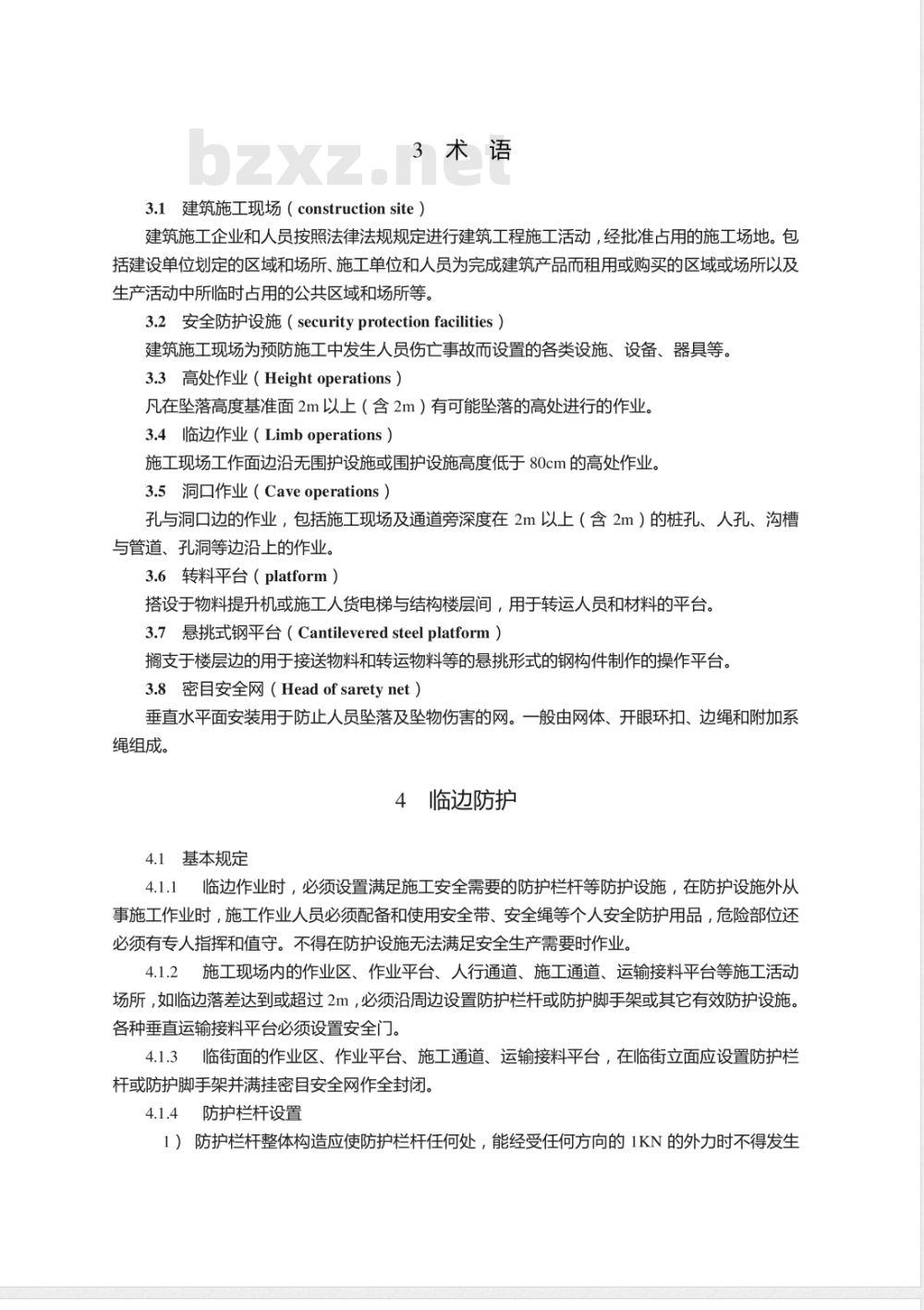

3术语
3.1建筑施工现场（construction site）建筑施工企业和人员按照法律法规规定进行建筑工程施工活动，经批准占用的施工场地。包括建设单位划定的区域和场所、施工单位和人员为完成建筑产品而租用或购买的区域或场所以及生产活动中所临时占用的公共区域和场所等。3.2安全防护设施（securityprotectionfacilities）建筑施工现场为预防施工中发生人员伤亡事故而设置的各类设施、设备、器具等。3.3高处作业（Heightoperations）凡在坠落高度基准面2m以上（含2m）有可能坠落的高处进行的作业3.4临边作业（Limboperations）施工现场工作面边沿无围护设施或围护设施高度低于80cm的高处作业。3.5洞口作业（Caveoperations）孔与洞口边的作业，包括施工现场及通道旁深度在2m以上（含2m）的桩孔、人孔、沟槽与管道、孔洞等边沿上的作业。3.6转料平台（platform）
搭设于物料提升机或施工人货电梯与结构楼层间，用于转运人员和材料的平台。3.7悬挑式钢平台（Cantileveredsteelplatform）搁支于楼层边的用于接送物料和转运物料等的悬挑形式的钢构件制作的操作平台。3.8密目安全网（Headof saretynet）垂直水平面安装用于防止人员坠落及坠物伤害的网。一般由网体、开眼环扣、边绳和附加系绳组成。
4临边防护bzxZ.net
4.1基本规定
4.1.1临边作业时，必须设置满足施工安全需要的防护栏杆等防护设施，在防护设施外从事施工作业时，施工作业人员必须配备和使用安全带、安全绳等入人安全防护用品，危险部位还必须有专人指挥和值守。不得在防护设施无法满足安全生产需要时作业，4.1.2施工现场内的作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所，如临边落差达到或超过2m，必须沿周边设置防护栏杆或防护脚手架或其它有效防护设施。各种垂直运输接料平台必须设置安全门。4.1.3临街面的作业区、作业平台、施工通道、运输接料平台，在临街立面应设置防护栏杆或防护脚手架并满挂密目安全网作全封闭。4.1.4防护栏杆设置

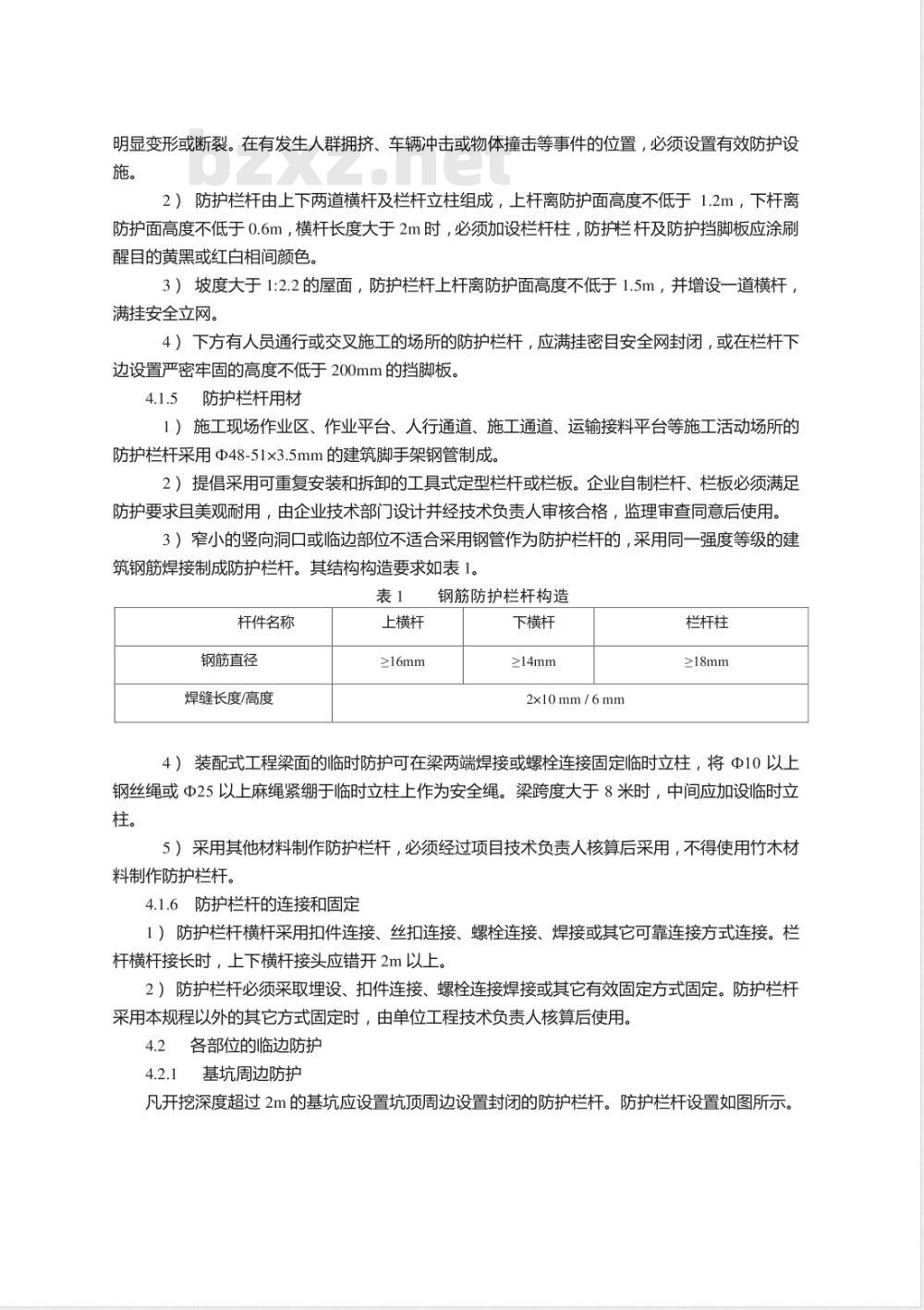

1）防护栏杆整体构造应使防护栏杆任何处，能经受任何方向的1KN的外力时不得发生明显变形或断裂。在有发生人群拥挤、车辆冲击或物体撞击等事件的位置，必须设置有效防护设施。
2）防护栏杆由上下两道横杆及栏杆立柱组成，上杆离防护面高度不低于1.2m，下杆离防护面高度不低于0.6m，横杆长度大于2m时，必须加设栏杆柱，防护栏杆及防护挡脚板应涂刷醒目的黄黑或红白相间颜色。
3）坡度大于1:2.2的屋面，防护栏杆上杆离防护面高度不低于1.5m，并增设一道横杆，满挂安全立网。
4）下方有人员通行或交叉施工的场所的防护栏杆，应满挂密目安全网封闭，或在栏杆下边设置严密牢固的高度不低于200mm的挡脚板。4.1.5防护栏杆用材
1）施工现场作业区、作业平台、人行通道、施工通道、运输接料平台等施工活动场所的防护栏杆采用Φ48-51x3.5mm的建筑脚手架钢管制成。2）提倡采用可重复安装和拆卸的工具式定型栏杆或栏板。企业自制栏杆、栏板必须满足防护要求且美观耐用，由企业技术部门设计并经技术负责人审核合格，监理审查同意后使用。3）窄小的竖向洞口或临边部位不适合采用钢管作为防护栏耗的，采用同一强度等级的建筑钢筋焊接制成防护栏杆。其结构构造要求如表1。表1
钢筋防护栏杆构造
杆件名称
钢筋直径
焊缝长度/高度
上横杆
≥16mm
下横杆
≥14mm
2x10mm/6mm
栏杆柱
≥18mm
4）装配式工程梁面的临时防护可在梁两端焊接或螺栓连接固定临时立柱，将Φ10以上钢丝绳或Φ25以上麻绳紧绷于临时立柱上作为安全绳。梁跨度大于8米时，中间应加设临时立柱。
5）采用其他材料制作防护栏杆，必须经过项目技术负责人核算后采用，不得使用竹木材料制作防护栏杆。
4.1.6防护栏杆的连接和固定
1）防护栏杆横杆采用扣件连接、丝扣连接、螺栓连接、焊接或其它可靠连接方式连接。栏杆横杆接长时，上下横杆接头应错开2m以上。2）防护栏杆必须采取埋设、扣件连接、螺栓连接焊接或其它有效固定方式固定。防护栏杆采用本规程以外的其它方式固定时，由单位工程技术负责人核算后使用。4.2各部位的临边防护

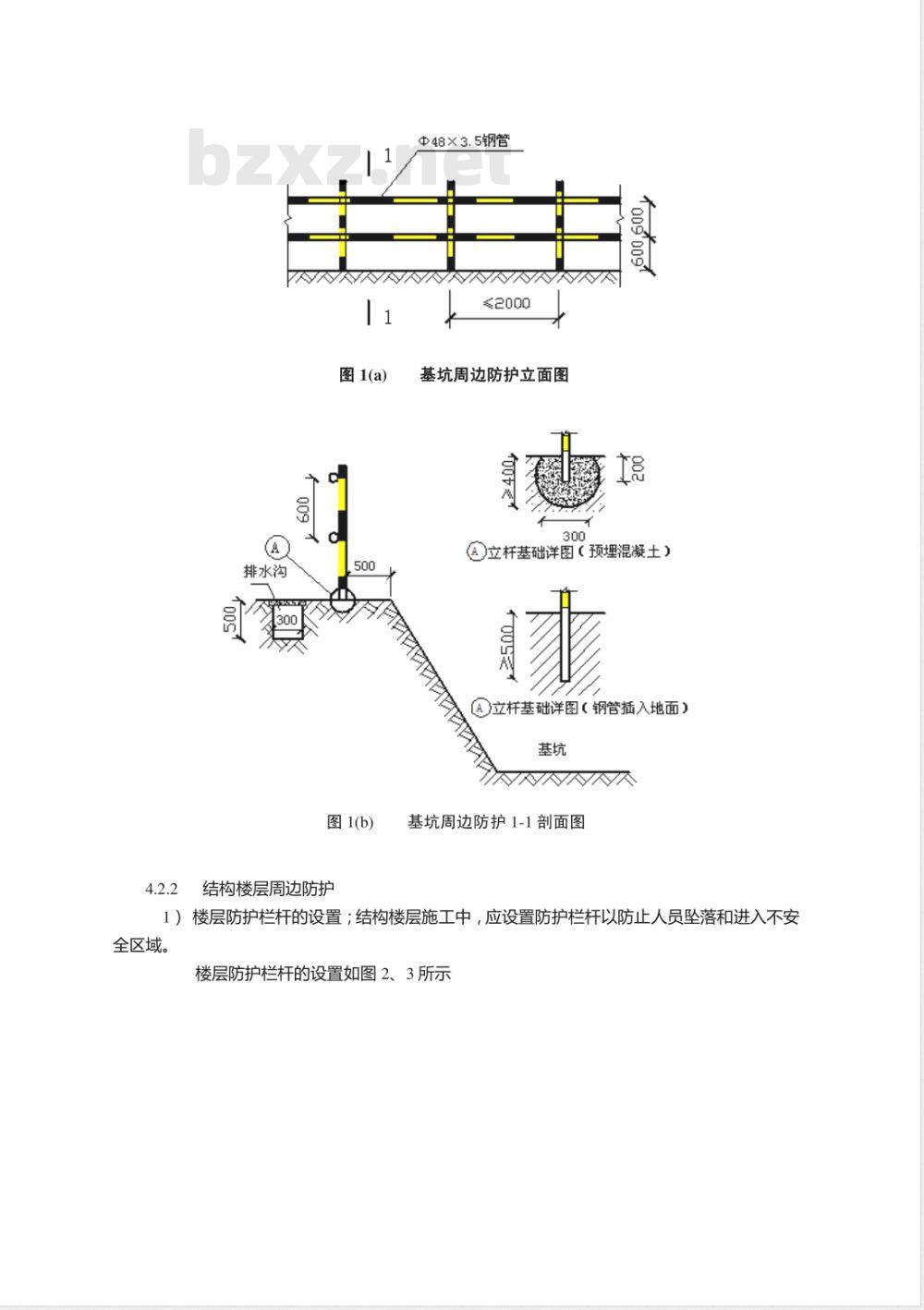

4.2.1基坑周边防护
凡开挖深度超过2m的基坑应设置坑顶周边设置封闭的防护栏杆。防护栏杆设置如图所示。4.2.2
排水沟
图1(a)
图1(b)
结构楼层周边防护
中48×3.5钢管
≤2000
基坑周边防护立面图
立杆基础详图（预埋混凝土）
立杆基础详图（钢管插入地面）基坑
基坑周边防护1-1部面图

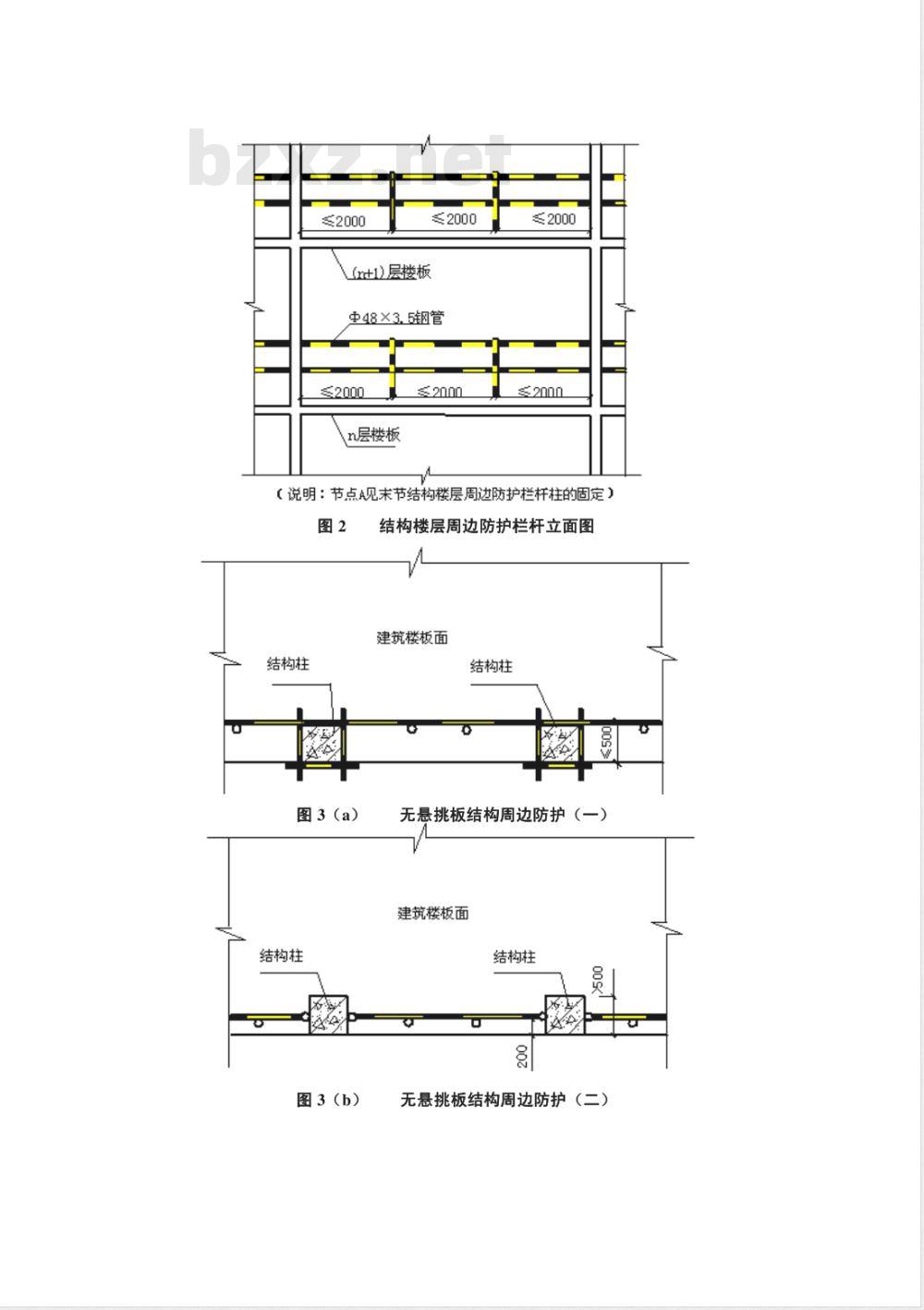

1）楼层防护栏杆的设置；结构楼层施工中，应设置防护栏杆以防止人员坠落和进入不安全区域。
楼层防护栏杆的设置如图2、3所示$2000
（r+1）层楼板
虫48×3.5钢管
n层楼板
S32000
（说明：节点A见末节结构楼层周边防护栏杆柱的固定）图2
结构柱
图3（a）
结构柱
图3（b）
结构楼层周边防护栏杆立面图
建筑楼板面
结构柱
无悬挑板结构周边防护（一）
建筑楼板面
结构柱
无悬挑板结构周边防护（二）
结构柱
图3（c）
结构柱
图3（d）
建筑楼板面
悬挑板
结构柱
悬挑板挑出长度小于500mm的悬挑板的周边防护建筑楼板面
结构柱
悬挑板
挑出长度大于500mm的悬挑板的周边防护2）楼层防护栏杆的固定
楼层防护栏杆柱或栏杆横杆与建筑结构的固定可以采取以下方式1）预埋1.4~1.5m的钢管
中48×3.5钢管
图4(a)
预埋钢管固定立杆基础详图
2）预埋钢筋
中20钢筋
图4(b)
3）预埋短钢管
中48×3.5钢管
图4(c)
4）预埋件（套筒承插式）
中20钢筋或中48×3.5钢管
预埋钢筋固定立杆基础详图
直角扣件
预埋短钢管固定立杆基础详图
5）膨胀螺栓
Φ12膨胀螺栓
固定螺栓
-100×100x10预埋件
图4(d)
中48×3.5钢管
中40钢套筒
预埋件固定立杆基础详图
Φ48×3.5钢管
h=6-8mm
立面图
图4(e)
平面图
膨胀螺栓固定立杆基础详图
虫48×3.5钢管
3）结构楼层防护栏杆与建筑结构的固定方式同样适用于其他类型、其他部位的栏杆与建筑结构的连接和固定。
装配工程梁面临时防护如图5、6所示00
图5(a)
花蓝螺栓
钢索或麻绳
装配式钢梁
4000≤8000
装配式工程梁面临时护栏示意图（一）钢梁
图5(b)
hf=6-8mm
钢梁上栏杆柱固定示意图
中48×3.5钢管
图6(a)
预埋件
装配式工程梁
装配式工程梁面临时护栏示意图（二）hf=6-8mm
-100 x100×10
图6(b)
楼梯侧边防护
混凝土梁上栏杆柱固定示意图
1）常规建筑结构楼梯的临时防护栏杆，采用建筑脚手架钢管搭设，杆件用扣件或丝扣连接。布设如图7所示。
1009100g
图7(a)
扫地杆
中48×3.5钢管
踢脚板
楼梯临边防护立面图（一）
栏杆横杆
通长栏杆柱
楼层平台
图7(b)
2Φ48×3.5钢管梯间平台
楼梯临边防护平面示意图（一）2）圆弧及特殊形状的楼梯，可采用同一等级的建筑钢筋制作栏杆，使用焊接固定和连接。
