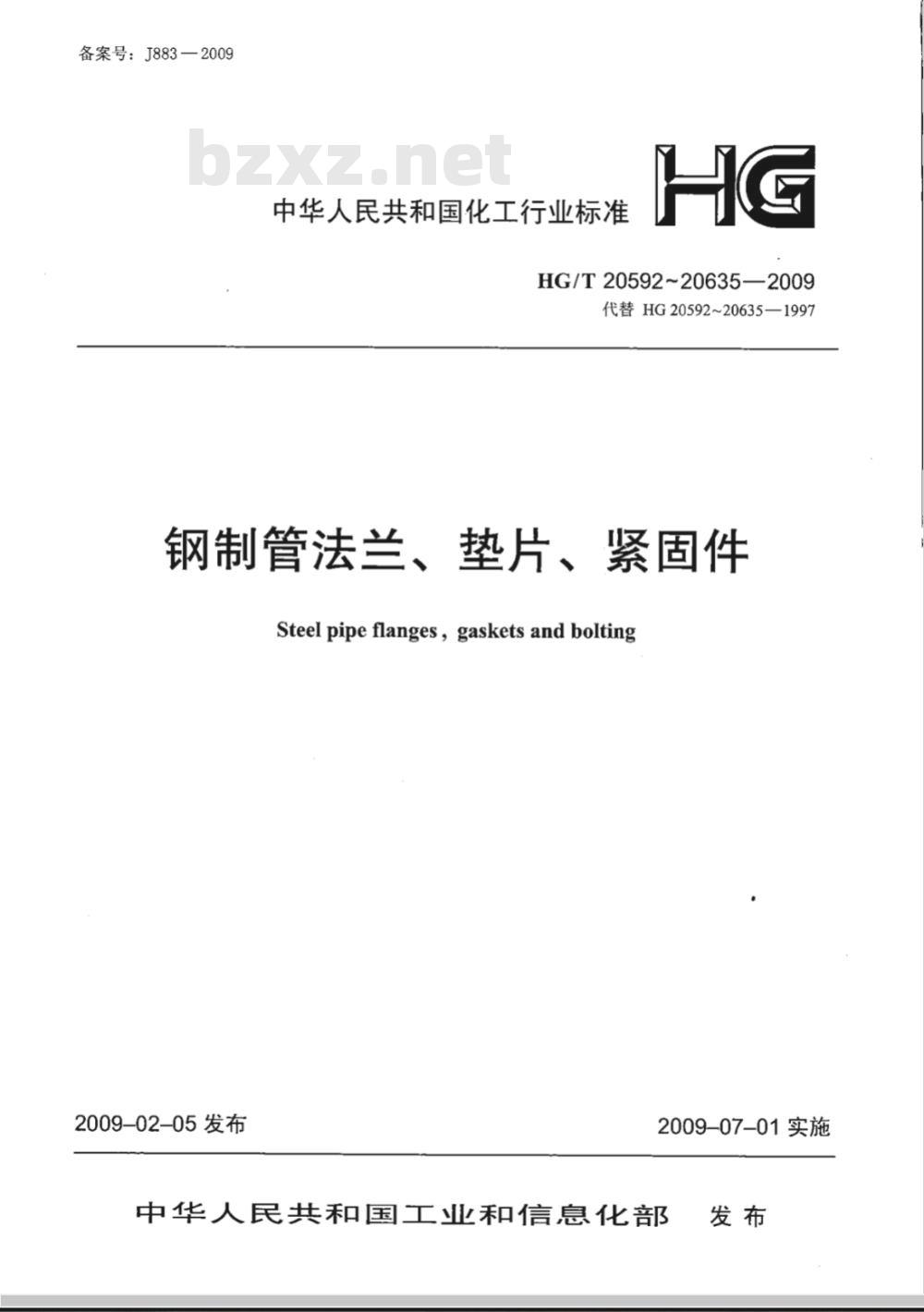

【化工行业标准(HG)】 钢制管法兰.垫片.紧固件

备案号：J883—2009
中华人民共和国化工行业标准
HG/T20592~20635—2009
代替HG20592~20635—1997
钢制管法兰、垫片、紧固件
Steel pipe flanges, gaskets and bolting2009-02-05发布
2009-07-01实施
中华人民共和国工业和信息化部发布

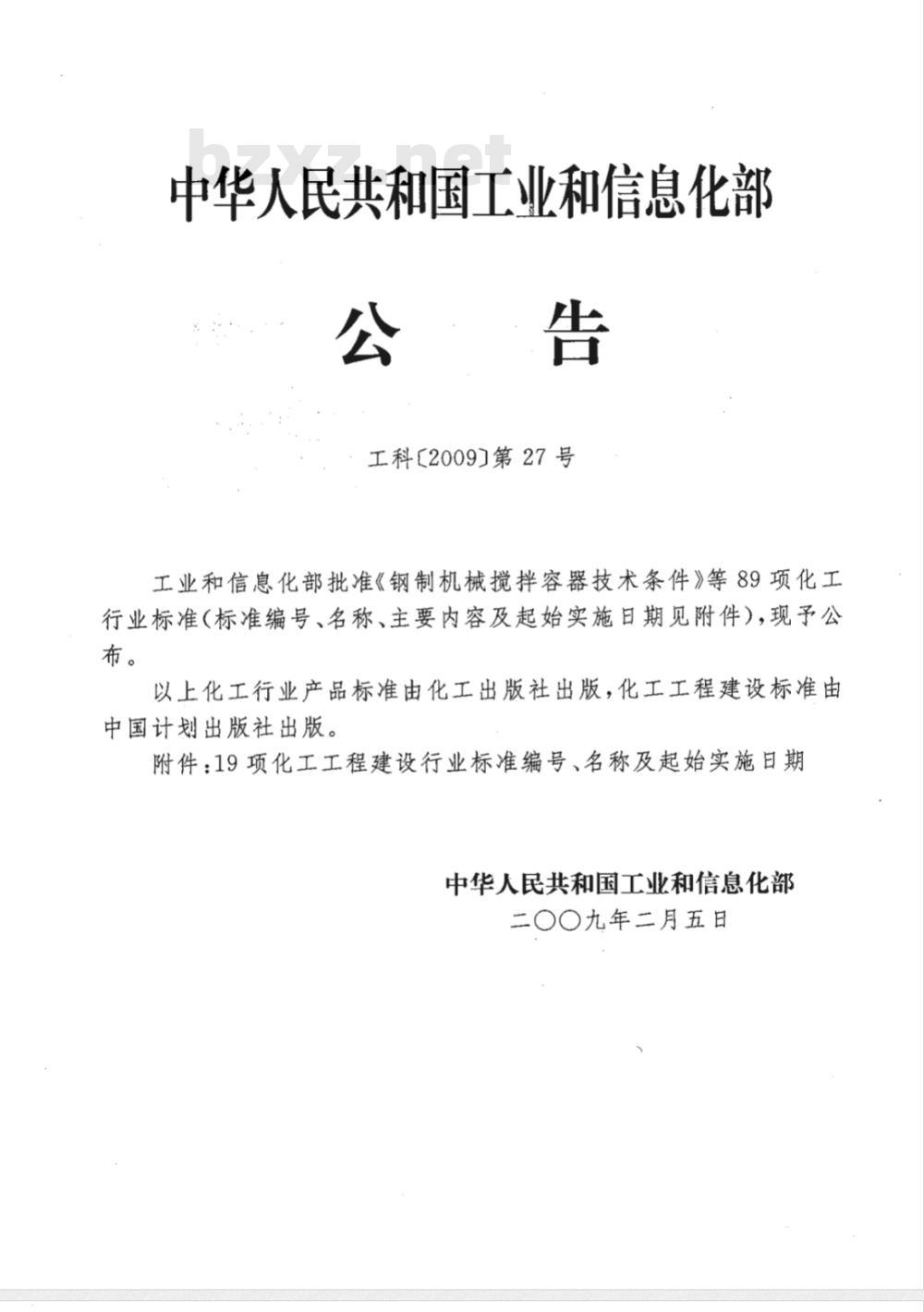

中华人民共和国工业和信息化部公告
工科［2009］第27号
工业和信息化部批准《钢制机械搅拌容器技术条件》等89项化工行业标准（标准编号、名称、主要内容及起始实施日期见附件），现予公布。
以上化工行业产品标准由化工出版社出版，化工工程建设标准由中国计划出版社出版。
附件：19项化工工程建设行业标准编号、名称及起始实施日期中华人民共和国工业和信息化部二〇〇九年二月五日

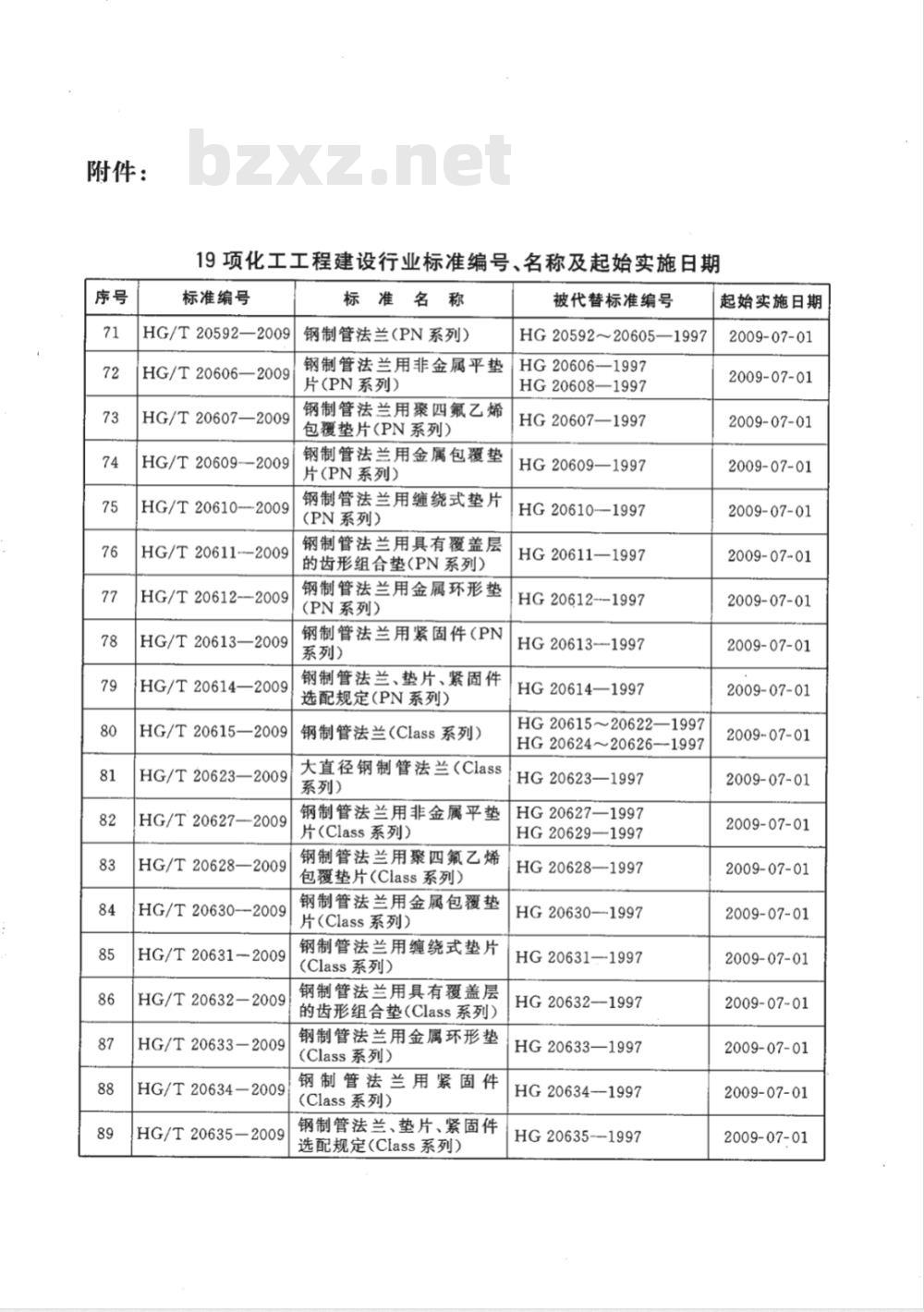

附件：
19项化工工程建设行业标准编号、名称及起始实施日期标准编号
HG/T20592—2009
HG/T20606—2009
HG/T20607—2009
HG/T20609-—2009
HG/T20610—2009
HG/T20611-2009
HG/T20612-—2009
HG/T20613—2009
HG/T20614—2009
HG/T20615—2009
HG/T20623—2009
HG/T20627—2009
HG/T20628—2009
HG/T20630--2009
HG/T20631--2009
HG/T20632-2009
标准名称
钢制管法兰（PN系列）
钢制管法兰用非金属平垫
片(PN系列)
钢制管法兰用聚四氟乙烯
包覆垫片（PN系列)
钢制管法兰用金属包覆垫
片(PN系列)
钢制管法兰用缠绕式垫片
(PN系列）
钢制管法兰用具有覆盖层
的齿形组合垫(PN系列）
钢制管法兰用金属环形垫
(PN系列）
钢制管法兰用紧固件（PN
系列）
钢制管法兰、垫片、紧固件
选配规定(PN系列）
钢制管法兰(Class系列)
大直径钢制管法兰（Class
系列)
钢制管法兰用非金属平垫
片(Class系列）
钢制管法兰用聚四氟乙烯
包覆垫片（Class系列）
钢制管法兰用金属包覆垫
片(Class系列）
钢制管法兰用缠绕式垫片
(Class系列）
钢制管法兰用具有覆盖层
的齿形组合垫(Class系列）
钢制管法兰用金属环形垫
HG/T20633-2009
(Class系列）
钢制管法兰用紧固件
HG/T20634-2009
(Class系列）
HG/T20635—2009
钢制管法兰、垫片、紧固件
选配规定(Class系列)
被代替标准编号
HG20592~20605—1997
HG20606—1997
HG20608—1997
HG20607—1997
HG20609—1997
HG20610-1997
HG20611—1997
HG20612-1997
HG20613--1997
HG20614—1997
HG20615~20622—1997
HG20624~20626--1997
HG20623—1997
HG20627—1997
HG20629—1997
HG20628—1997
HG20630—-1997
HG20631—1997
HG20632—1997
HG20633—1997
HG20634—1997
HG20635--1997
起始实施日期
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01
2009-07-01

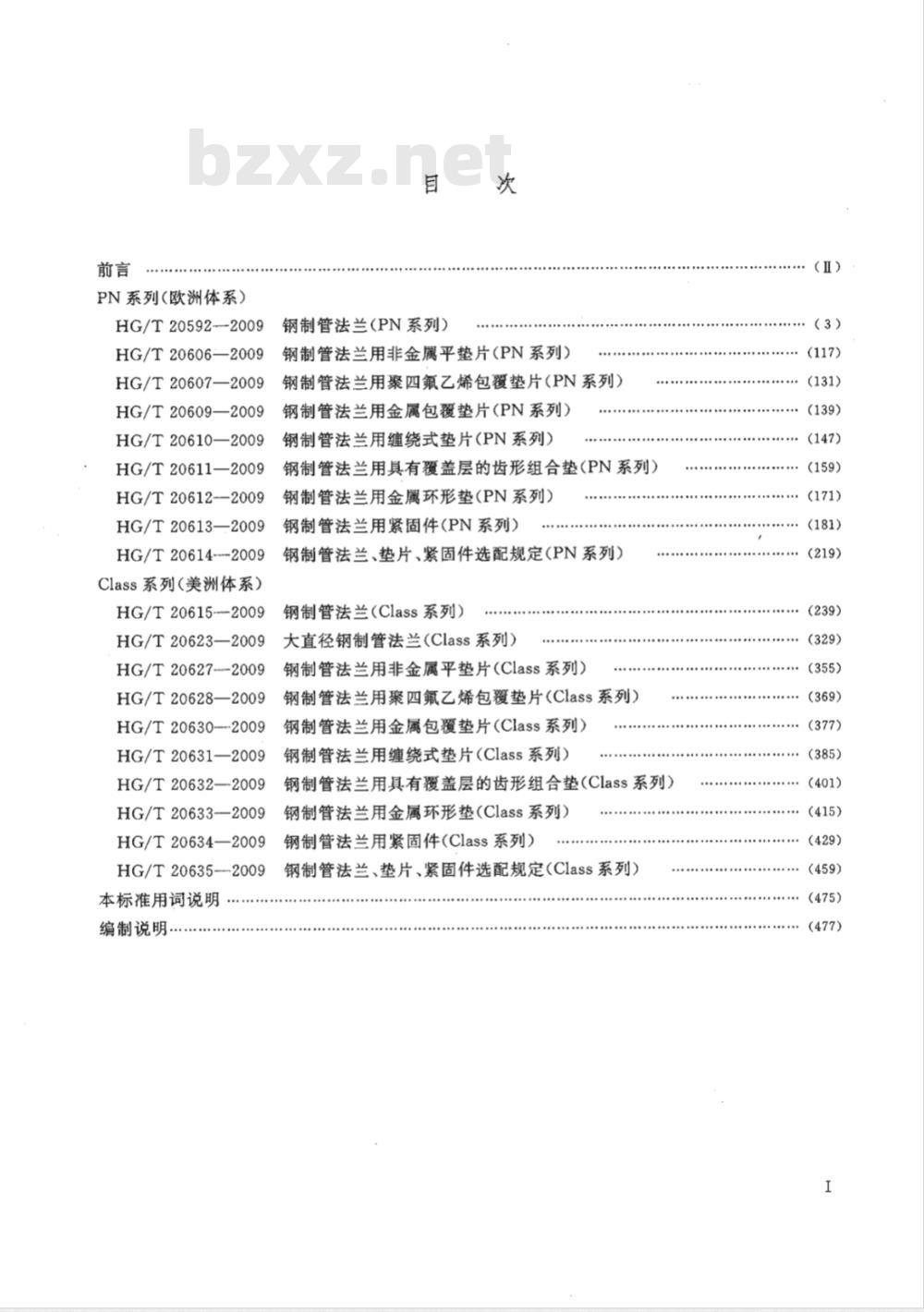

PN系列（欧洲体系）
HG/T20592--2009
HG/T20606—2009
HG/T20607—2009
钢制管法兰(PN系列）
钢制管法兰用非金属平垫片(PN系列)钢制管法兰用聚四氟乙烯包覆垫片（PN系列）钢制管法兰用金属包覆垫片（PN系列）HG/T20609—2009
HG/T20610—2009
HG/T20611—2009
HG/T20612-—2009
HG/T20613—2009
HG/T20614--2009
Class系列（美洲体系）
HG/T20615---2009
钢制管法兰用缠绕式垫片(PN系列）钢制管法兰用具有覆盖层的齿形组合垫(PN系列）钢制管法兰用金属环形垫(PN系列）钢制管法兰用紧固件(PN系列）
钢制管法兰、垫片、紧固件选配规定（PN系列）钢制管法兰(Class系列）
HG/T20623—2009大直径钢制管法兰（Class系列）HG/T20627---2009
HG/T20628—2009
HG/T20630--2009
HG/T20631—2009
HG/T20632—-2009
HG/T20633—2009
HG/T20634—2009
HG/T20635--2009
本标准用词说明
编制说明.
钢制管法兰用非金属平垫片(Class系列)钢制管法兰用聚四氟乙烯包覆垫片(Class系列）钢制管法兰用金属包覆垫片(Class系列）钢制管法兰用缠绕式垫片(Class系列）钢制管法兰用具有覆盖层的齿形组合垫(Class系列）钢制管法兰用金属环形垫(Class系列）钢制管法兰用紧固件(Class系列）钢制管法兰、垫片、紧固件选配规定(Class系列）(I)
（131)
：（139)
：（147)
：（171)
..(219)
（239）
（329）
·（355)
（369)
：（377)
（385）
·(401)
（415）
（429）
（459）
（475）

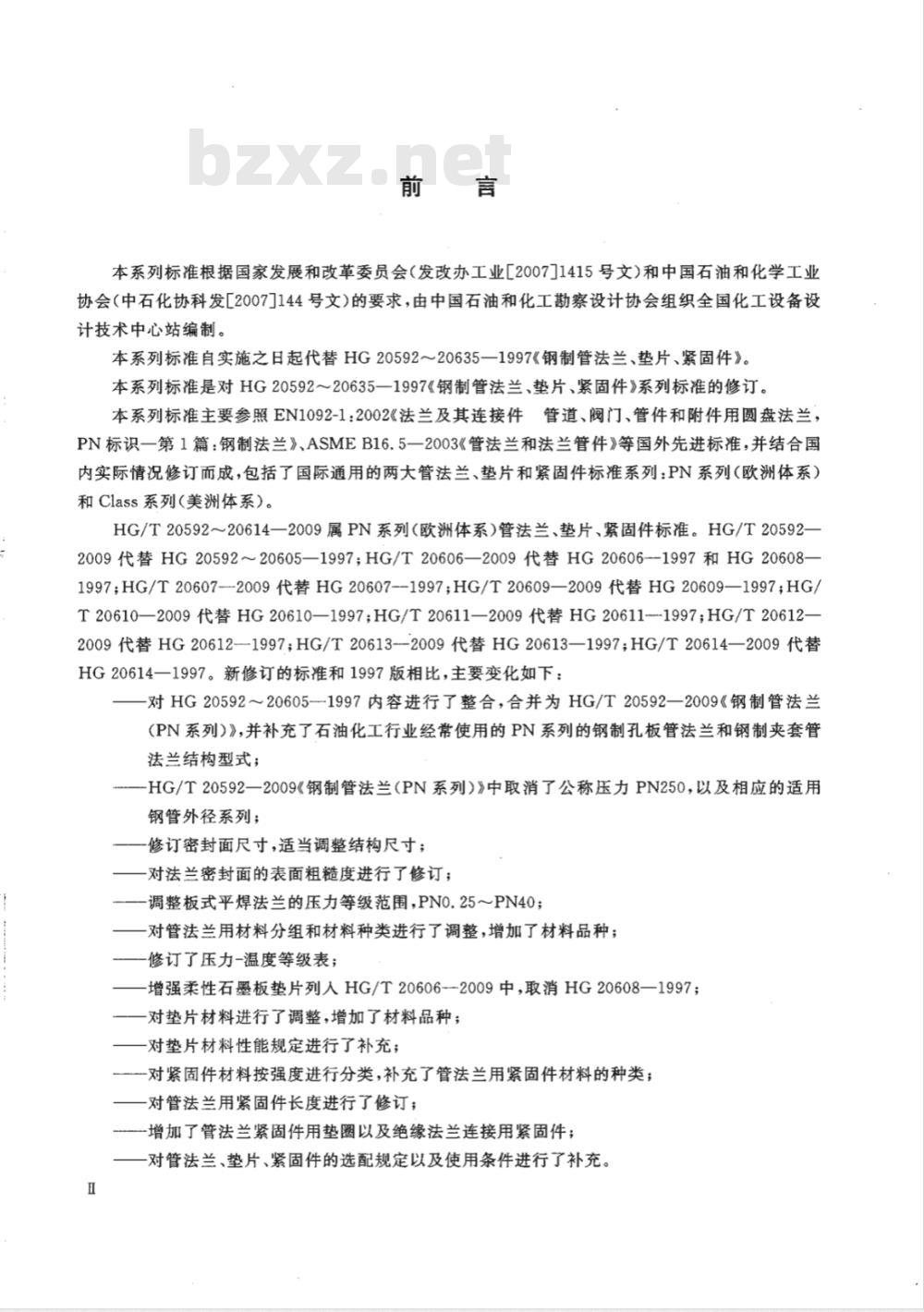

本系列标准根据国家发展和改革委员会（发改办工业[2007]1415号文)和中国石油和化学工业协会（中石化协科发[2007]144号文)的要求，由中国石油和化工勘察设计协会组织全国化工设备设计技术中心站编制。
本系列标准自实施之日起代替HG20592～20635一1997《钢制管法兰、垫片、紧固件》。本系列标准是对HG2059220635一1997《钢制管法兰、垫片、紧固件》系列标准的修订。本系列标准主要参照EN1092-1：2002《法兰及其连接件管道、阀门、管件和附件用圆盘法兰，PN标识一第1篇：钢制法兰》、ASMEB16.5一2003《管法兰和法兰管件》等国外先进标准，并结合国内实际情况修订而成，包括了国际通用的两大管法兰、垫片和紧固件标准系列：PN系列（欧洲体系）和Class系列（美洲体系）。
HG/T20592～20614一2009属PN系列（欧洲体系）管法兰、垫片、紧固件标准。HG/T20592—2009代替HG20592～20605—1997；HG/T20606—2009代替HG20606--1997和HG20608—1997;HG/T20607—2009代替HG20607--1997;HG/T20609—2009代替HG20609—1997;HG/T20610—2009代替HG20610—1997;HG/T20611—2009代替HG20611--1997;HG/T20612—2009代替HG20612—1997；HG/T20613--2009代替HG20613—1997;HG/T20614—2009代替HG20614一1997。新修订的标准和1997版相比，主要变化如下：对HG20592～20605--1997内容进行了整合，合并为HG/T20592一2009《钢制管法兰(PN系列)》，并补充了石油化工行业经常使用的PN系列的钢制孔板管法兰和钢制夹套管法兰结构型式；
-HG/T20592一2009《钢制管法兰（PN系列）》中取消了公称压力PN250，以及相应的适用钢管外径系列；
一修订密封面尺寸，适当调整结构尺寸；-对法兰密封面的表面粗糙度进行了修订；一调整板式平焊法兰的压力等级范围，PNO.25～PN40；一对管法兰用材料分组和材料种类进行了调整，增加了材料品种；一修订了压力-温度等级表；
—增强柔性石墨板垫片列入HG/T20606--2009中，取消HG20608—1997；一对垫片材料进行了调整，增加了材料品种；一对垫片材料性能规定进行了补充；对紧固件材料按强度进行分类，补充了管法兰用紧固件材料的种类；一对管法兰用紧固件长度进行了修订；增加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件：一对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。H
HG/T20615～20635一2009属Class系列（美洲体系）管法兰、垫片、紧固件标准。HG/T20615--2009代替HG2061520622—1997和HG2062420626—1997；HG/T20623—2009代替HG20623—1997;HG/T20627--2009代替HG20627-1997和HG20629—1997;HG/T20628—2009代替HG20628—1997；HG/T20630—2009代替HG20630—1997；HG/T20631—2009代替HG20631—1997；HG/T20632-—2009代替HG20632—1997；HG/T20633—2009代替HG20633—1997；HG/T20634—2009代替HG20634—1997；HG/T20635—2009代替HG20635—1997。新修订的标准和1997版相比，主要变化如下：对原HG2061520622--1997和HG20624～20626—1997内容进行了整合，合并为HG/T20615-2009《钢制管法兰（Class系列）》，并补充了石油化工行业经常使用的Class系列的钢制孔板管法兰和钢制夹套管法兰结构型式；一补充长高颈法兰以及A系列大直径管法兰型式；-对法兰密封面的表面粗糙度进行了修订；一对管法兰用材料分组和材料种类进行了调整，增加了材料品种；一修订了压力-温度等级表；
-HG/T20623《大直径钢制管法兰（Class系列）》中增加了大直径管法兰的A尺寸系列，Class150~900,DN650~1500；
增强柔性石墨板垫片列人HG/T20627-2009中，取消HG20629—1997；一对垫片材料进行了调整，增加了材料品种；-对垫片型式以及材料性能要求进行了补充；一对紧固件材料按强度进行分类，补充了管法兰用紧固件材料的种类；一对管法兰用紧固件长度进行了修订；-增加了管法兰紧固件用垫圈以及绝缘法兰连接用紧固件；对管法兰、垫片、紧固件的选配规定以及使用条件进行了补充。本标准由中国石油和化学工业协会提出并归口。本标准技术内容的解释由全国化工设备设计技术中心站负责[地址：上海市延安西路376弄22号（永兴商务楼）10楼，邮编：200040，电话：021一32140328]。本标准主编单位及主要起草人：主编单位：全国化工设备设计技术中心站参编单位：中国石化集团上海工程有限公司全国锅炉压力容器标准化技术委员会压力管道分技术委员会华东理工大学
上海工程化学设计院
主要起草人：蔡暖姝应道宴蔡仁良刘宝中康美琴施雪峰陈伟
系列　
(欧洲体系)
中华人民共和国化工行业标准
HG/T20592—2009
代替HG20592～20605—1997
钢制管法兰
(PN 系列）
Steel pipe flanges
(PN designated)
2009-0205发布
2009-07-01实施
中华人民共和国工业和信息化部发布1总
规范性引用文件
法兰类型和法兰密封面
3.1法兰类型
3.2法兰密封面
法兰用垫片及紧固件
法兰接头选配
压力-温度额定值
8.1法兰连接尺寸
法兰结构尺寸
8.3法兰颈部
管螺纹免费标准bzxz.net
焊接接头和坡口尺寸
板式平焊法兰和平焊环松套法兰带颈平焊法兰
承插焊法兰与钢管连接的焊接接头带颈对焊法兰
尺寸公差
检验和验收
标记及标记示例
14包装和钢印标志
附录A(规范性附录)
附录B(资料性附录)
附录C(资料性附录)
附录D(资料性附录)
附录E（资料性附录)
钢制孔板法兰
钢制夹套法兰
可配合使用的管法兰标准
法兰的近似质量
环连接面法兰间近似距离
（8）
（33）
（33）
（(80)
1.0.1本标准规定了钢制管法兰(PN系列)的基本技术要求，包括公称尺寸、公称压力、材料、压力温度额定值、法兰类型和尺寸、密封面、公差及标记。1.0.2本标准适用于公称压力PN2.5～PN160的钢制管法兰和法兰盖。法兰公称压力等级采用PN表示，包括下列九个等级：PN2.5，PN6，PN10，PN16，PN25，PN40，PN63，PN100，PN160。1.0.3公称尺寸和钢管外径
本标准适用的钢管外径包括A、B两个系列，A系列为国际通用系列（俗称英制管）、B系列为国内沿用系列（俗称公制管）。其公称尺寸DN和钢管外径按表1.0.3的规定。采用B系列钢管的法兰，应在公称尺寸DN的数值后标记“B\以示区别。但采用A系列钢管的法兰，不必在公称尺寸DN的数值后标记“A”，详见本标准第13章、第14章。表1.0.3公称尺寸和钢管外径
公称尺寸DN
钢管外径
公称尺寸DN
钢管外径
公称尺寸DN
钢管外径
本标准也适用于采用法兰作为连接型式的阀门、泵、化工机械、管路附件和设备零部件。本标准不包括特殊流体工况下材料的选择原则。2
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。《管道元件DN(公称尺寸）的定义和选用》GB/T1047《管道元件PN(公称压力）的定义和选用》GB/T1048《钢制压力容器》GB150
《紧固件通孔及沉孔》GB/T152.1～152.4《碳索结构钢》GB/T700
《优质碳素结构钢热轧厚钢板和宽钢带》GB/T711《锅炉和压力容器用钢板》GB713《碳素结构钢和低合金结构钢热轧厚钢板和钢带》GB/T3274《低温压力容器用低合金钢钢板》GB3531《不锈钢热轧钢板和钢带》GB/T4237《55°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹》GB/T7306.2《通用阀门碳素钢锻件技术条件》GB/T12228《通用阀门碳素钢铸件技术条件》GB/T12229《通用阀门不锈钢铸件技术条件》GB/T12230《60°密封管螺纹》GB/T12716
《承压钢铸件》GB/T16253
《化工配管用无缝及焊接钢管尺寸选用系列》HG/T20553《钢制管法兰用非金属平垫片（PN系列）》HG/T20606《钢制管法兰用聚四氟乙烯包覆垫片（PN系列）》HG/T20607《钢制管法兰用金属包覆垫片（PN系列）》HG/T20609《钢制管法兰用缠绕式垫片(PN系列)》HG/T20610《钢制管法兰用具有覆盖层的齿形组合挚（(PN系列）》HG/T20611《钢制管法兰用金属环形垫(PN系列）》HG/T20612《钢制管法兰用紧固件(PN系列)》HG/T20613《钢制管法兰、垫片、紧固件选配规定（PN系列)》HG/T20614《钢制压力容器焊接规程》JB/T4709《压力容器用碳素钢和低合金钢锻件》JB4726《低温压力容器用低合金钢锻件》JB47276
