【其他行业标准】 城市煤气、天然气管道工程技术规程(附条文说明)

上海市建设工程标准定额管理总站上海市新闻出版局内部资料准印证2005年第016号

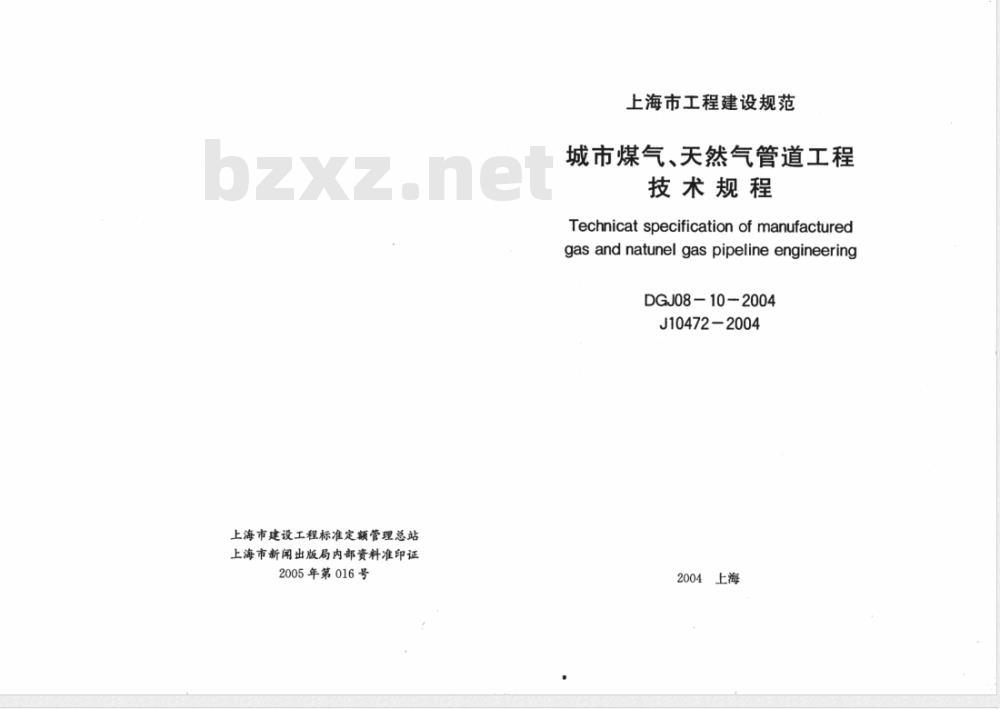

上海市工程建设规范
城市煤气、天然气管道工程
技术规程
Technicat specification of manufacturedgas and natunel gas pipeline engineeringDGJ0810-2004
J10472-2004

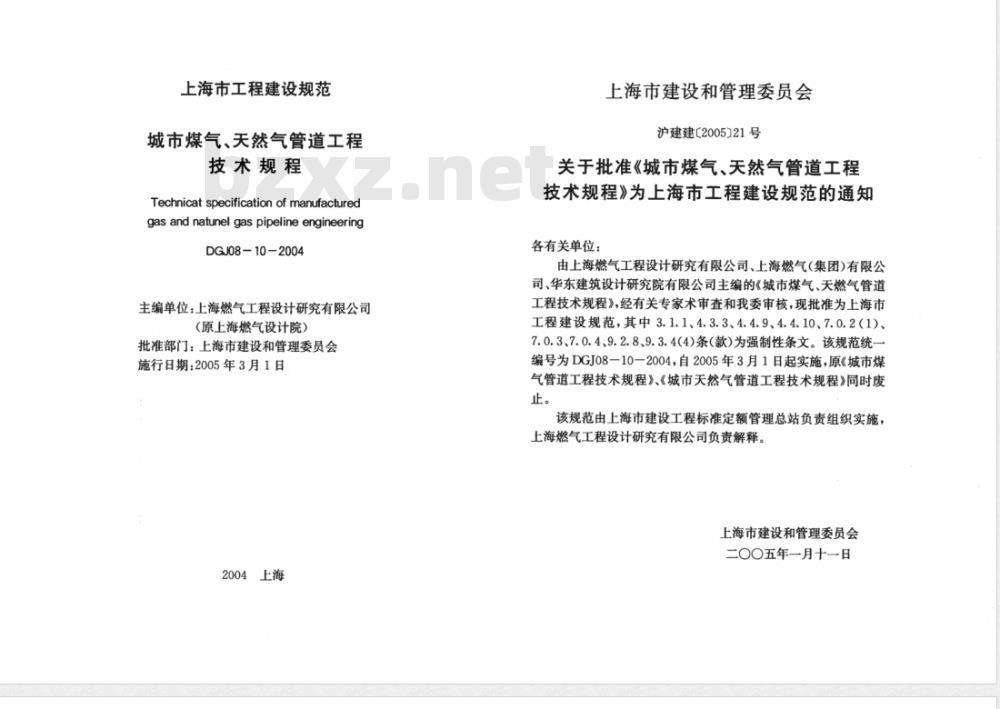

上海市工程建设规范
城市煤气、关然气管道工程
技术规程
Technicat specification of manufacturedgas and natunel gas pipeline engineeringDGJ08—10—2004
主编单位：上海燃气工程设计研究有限公司(原上海燃气设计院）
批准部门：上海市建设和管理委员会施行日期：2005年3月1日
2004上海
上海市建设和管理委员会
沪建建(2005}21号
关于批准《城市煤气、天然气管道工程技术规程》为上海市工程建设规范的通知各有关单位：
由上海燃气工程设计研究有限公司、上海燃气（集团)有限公司、华东建筑设计研究院有限公司主编的《城市煤气、天燃气管道工程技术规程》，经有关专家术审查和我委审核，现批准为上海市工程建设规范，其中3.1.1、4.3.3、4.4.9、4.4.10、7.0.2（1)、7.0.3、7.0.4、9.2.8、9.3.4(4)条(款)为强制性条文。该规范统一编号为DGJ08一10一2004，自2005年3月1日起实施，原《城市煤气管道工程技术规程》、《城市天然气管道工程技术规程》同时废止。
该规范由上海市建设工程标准定额管理总站负责组织实施，上海燃气工程设计研究有限公司负责解释。上海市建设和管理委员会
二OO五年月十一日

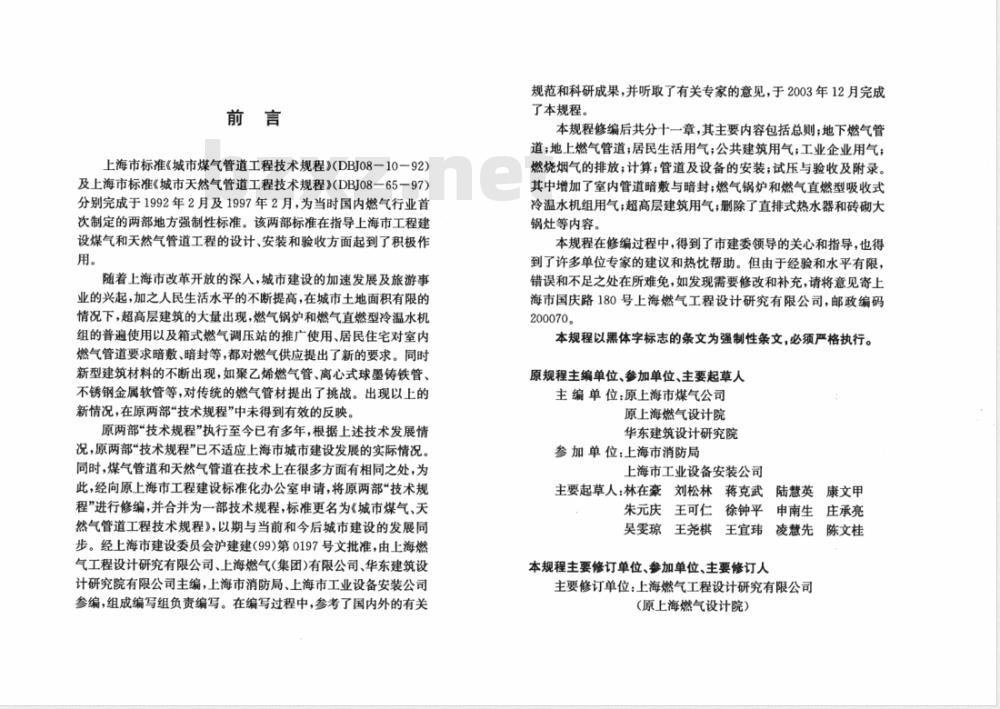

上海市标准《城市煤气管道工程技术规程》（DBJ08一10一92）及上海市标准《城市天然气管道工程技术规程》DBJ08一65一97）分别完成于1992年2月及1997年2月，为当时国内燃气行业首次制定的两部地方强制性标准。该两部标准在指导上海市工程建设煤气和天然气管道工程的设计、安装和验收方面起到了积极作用。
随着上海市改革开放的深人，城市建设的加速发展及旅游事业的兴起，加之人民生活水平的不断提高，在城市土地面积有限的情况下，超高层建筑的大量出现，燃气锅炉和燃气直燃型冷温水机组的普遍使用以及箱式燃气调压站的推广使用、居民住宅对室内燃气管道要求暗敷、暗封等，都对燃气供应提出了新的要求。同时新型建筑材料的不断出现，如聚乙烯燃气管、离心式球墨铸铁管、不锈钢金属软管等，对传统的燃气管材提出了挑战。出现以上的新情况，在原两部“技术规程”中未得到有效的反映。原两部“技术规程”执行至今已有多年，根据上述技术发展情况，原两部“技术规程”已不适应上海市城市建设发展的实际情况。同时，煤气管道和天然气管道在技术上在很多方面有相同之处，为此，经向原上海市工程建设标准化办公室申请，将原两部“技术规程”进行修编，并合并为一部技术规程，标准更名为《城市煤气、天然气管道工程技术规程》，以期与当前和今后城市建设的发展同步。经上海市建设委员会沪建建（99)第0197号文批准，由上海燃气工程设计研究有限公司、上海燃气（集团）有限公司、华东建筑设计研究院有限公司主编，上海市消防局、上海市工业设备安装公司参编，组成编写组负责编写。在编写过程中，参考了国内外的有关规范和科研成果，并听取了有关专家的意见，于2003年12月完成了本规程。
本规程修编后共分十一章，其主要内容包括总则；地下燃气管道；地上燃气管道；居民生活用气；公共建筑用气；工业企业用气；燃烧烟气的排放；计算；管道及设备的安装；试压与验收及附录。其中增加了室内管道暗敷与暗封；燃气锅炉和燃气直燃型吸收式冷温水机组用气；超高层建筑用气；删除了直排式热水器和砖砌大锅灶等内容。
本规程在修编过程中，得到了市建委领导的关心和指导，也得到了许多单位专家的建议和热忧帮助。但由于经验和水平有限，错误和不足之处在所难免，如发现需要修改和补充，请将意见寄上海市国庆路180号上海燃气工程设计研究有限公司，邮政编码200070。
本规程以黑体字标志的条文为强制性条文，必须严格执行。原规程主编单位、参加单位、主要起草人主编单位：原上海市煤气公司
原上海燃气设计院
华东建筑设计研究院
参加单位：上海市消防局
上海市工业设备安装公司
主要起草人：林在豪刘松林蒋克武陆慧英
康文甲
朱元庆王可仁徐钟平申南生庄承亮吴雯琼王尧棋王宜玮凌慧先陈文桂本规程主要修订单位、参加单位、主要修订人主要修订单位：上海燃气工程设计研究有限公司（原上海燃气设计院）

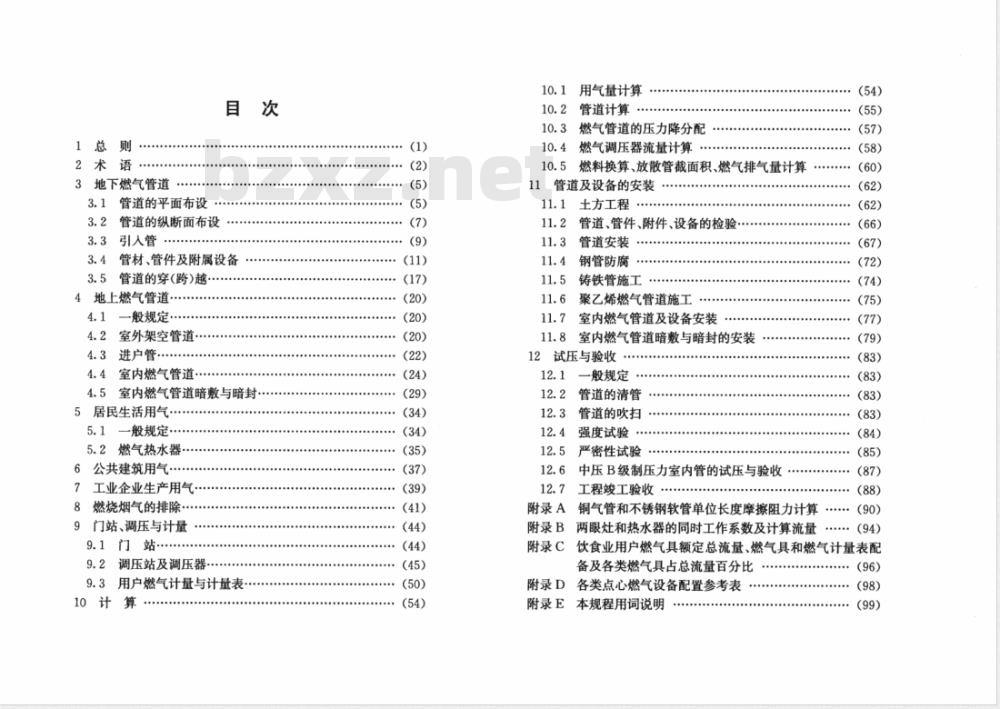

1总则
2术语
3地下燃气管道
3.1管道的平面布设
3.2管道的纵断面布设
3.3引人管
3.4管材、管件及附属设备
3.5管道的穿(跨)越·
4地上燃气管道
般规定·
室外架空管道.
进户管..
室内燃气管道：
4.5室内燃气管道暗敷与暗封
5居民生活用气·
5.1一般规定
5.2燃气热水器·
6公共建筑用气
工业企业生产用气，
燃烧烟气的排除
9门站、调压与计量
9.1门站.....
9.2调压站及调压器
9.3用户燃气计量与计量表
10计算
（11)
·(20)
（22)
（24)
·(29)
·(34)
（34)
（39)
.（41)
（44)
（44)
·（45)
（50）
用气量计算
管道计算
燃气管道的压力降分配
燃气调压器流量计算
燃料换算、放散管截面积、燃气排气量计算11
管道及设备的安装
土方工程
管道、管件、附件、设备的检验管道安装
钢管防腐
铸铁管施工
聚乙烯燃气管道施工
室内燃气管道及设备安装
室内燃气管道暗敷与暗封的安装12试压与验收
附录A
附录B
附录C
附录D
附录E
一般规定
管道的清管
管道的吹扫
强度试验
严密性试验
中压B级制压力室内管的试压与验收工程竣工验收
铜气管和不锈钢软管单位长度摩擦阻力计算.(90)
两眼灶和热水器的同时工作系数及计算流量...（94)饮食业用户燃气具额定总流量、燃气具和燃气计量表配备及各类燃气具占总流量百分比各类点心燃气设备配置参考表
本规程用词说明
上海燃气(集团)有限公司
（原上海市煤气公司）
华东建筑设计研究院有限公司
（原华东建筑设计研究院）
参加修订单位：上海市消防局
上海市安装工程有限公司
（原上海市工业设备安装公司）主要起草人：刘松林蒋克武范永清徐钟平杜伟国陆慧英
王可仁林在豪
朱元庆
王宜玮

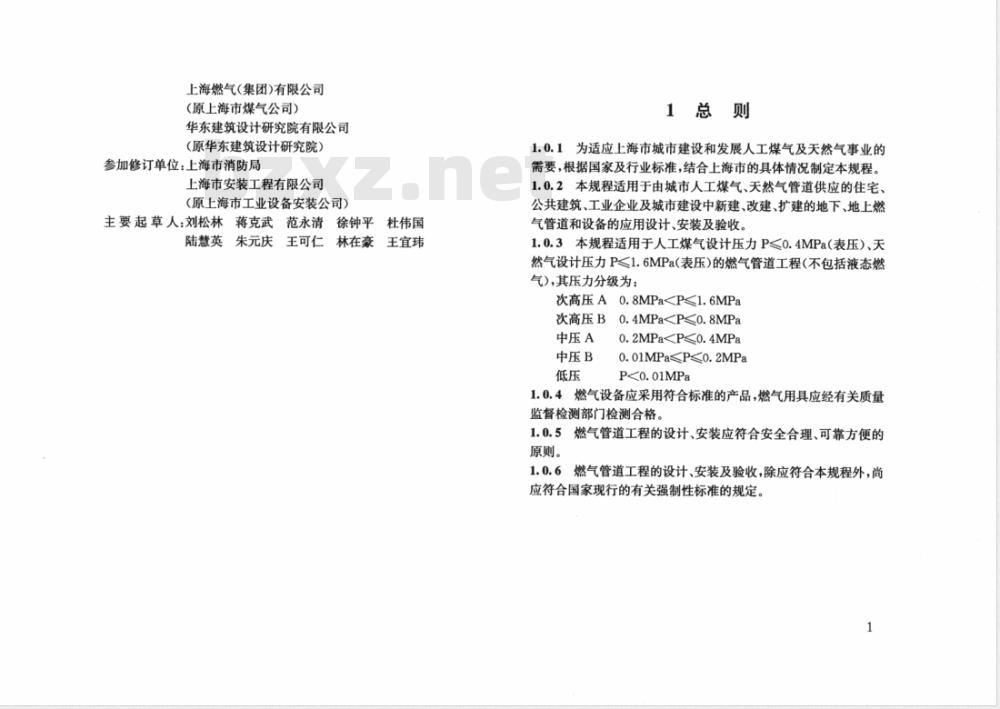

1总则
1.0.1为适应上海市城市建设和发展人工煤气及天然气事业的需要，根据国家及行业标准，结合上海市的具体情况制定本规程。1.0.2本规程适用于由城市人工煤气、天然气管道供应的住宅公共建筑、工业企业及城市建设中新建、改建、扩建的地下、地上燃气管道和设备的应用设计、安装及验收。1.0.3本规程适用于人工煤气设计压力P≤0.4MPa（表压）、天然气设计压力P<1.6MPa(表压)的燃气管道工程(不包括液态燃气），其压力分级为：
0.8MPa次高压A
次高压B
中压A
中压B
0.4MPa0.2MPa0.01MPa≤P0.2MPa
P<0.01MPa
1.0.4燃气设备应采用符合标准的产品，燃气用具应经有关质量监督检测部门检测合格。
原则。
燃气管道工程的设计、安装应符合安全合理、可靠方便的燃气管道工程的设计、安装及验收，除应符合本规程外，尚应符合国家现行的有关强制性标准的规定。1
2.0.1燃气gas
2术语
本规程中的燃气仅指人工煤气和天然气。2.0.2城市管道人工煤气manufucturedgas以煤制气和油裂解气为主，用管道输送的人工煤气。人工煤气为湿煤气，在环境温度低于煤气露点时会析出冷凝水，成分主要是H2、CO和CH等。
2.0.3天然气naturalgas
用管道输送的从油气田产生的油田伴生气和纯天然气，天然气为干燃气，不会析出冷凝水。主要成分是CH。2.0.4燃气干管gasmainpipe
埋设在城镇道路上平行道路轴线的管道。2.0.5燃气配气管gasdistributionpipe从埋地燃气干管上接出并垂直于干管的分支管道。2.0.6引人管service pipe
燃气干管或配气管与用气建筑物相垂直的水平管和升出地面沿墙的垂直管上第一个弯头或三通组成的管道。2.0.7进户管riserpipe
由引入管末端接出的水平管（包括挠性补偿器）和接人建筑物穿墙后第一个弯头或三通组成的管道。2.0.8燃气支管gasbranohpipe
包括引入管、进户管及室内燃气计量表进口前的立管。2.0.9用气管gaspipe
燃气计量表出口至燃具或燃气用气设备之间的管道。2.0.10低一低压调压器regulator由于燃气的密度较空气为轻，随着高度的增加会产生附加压2
力，当压力升高到超过设计设定压力时，将压力调整至设计规定压力范围内的一种调压设备。
2.0.11超流截止阀excessflowvalve当燃气流量超过额定值时。能籍燃气自身压力自动切断气源的装置。可以防止因连接燃气设备的胶管脱落发生燃气大量泄漏。
强制排气烟道式热水器forceddraughtwaterheater2.0.12
燃气燃烧所需的空气，取自热水器安装所在的空间，烟气由热水器内的风扇强制从热水器顶部经烟道排至室外。2.0.13平衡式热水器balancedfluedgaswaterheater燃气燃烧所需的空气和烟气均由进、排气口直接吸自和排出室外，与安装热水器的空间不发生关系。2.0.14重要公共建筑lmportantbuilding指性质重要、人员密集、发生火灾后损失大、影响大、伤亡大的公共建筑。如市级机关办公楼、电子计算机中心、通信中心以及体育馆、影剧院、百货大楼等。
2.0.15燃气箱式调压站gasregulatorstation包括落地式和悬挂式调压器及配套装置，置于专用金属箱中，承担工业和民用建筑用气的金属箱的调压站。2.0.16落地式箱式调压站groundedregulatorstation单独安装在室外地面上或建筑物底层及地下一层靠外墙的燃气箱式调压站，供气量在50m2/h(含）以上。2.0.17悬挂式箱式调压站suspendedregulatorstation安装在用气建筑物的墙上或专用支架上的燃气箱式调压站，供气范围在50m2/h以下。
2.0.18燃气直燃型吸收式冷热水机组gasdirect一firedabsorp-tion chiller and heater
该机组由燃气作为能源，它由高、低压发生器、冷凝器、蒸发3
器、吸收器和高低温换热器及屏蔽泵和真空泵等主要部件组成，应用吸收法原理，在真空状态下提供冷水、热水。以供给热媒参数的不同分为：制冷采暖专用型和冷热水同时取出型，前者冬季供暖、夏季供冷，而后者在供热供冷的同时，供给生活热水。2.0.19罗茨式计量表rotarydisplacementmeter由气体推动二只o形腰轮旋转，同时对腰轮所隔开的气体容积进行计数，腰轮的转数与流过的气体体积成正比。以适当的齿轮传动比将转动传到计数器，以计数器累计流过的气体总量。2.0.20涡轮式计量表turbinemeter以立方米为单位的测量真实气体大流量的仪表。进人的气体经导流体被加速，然后通过进口通道作用于涡轮的叶片上，涡轮的旋转经齿轮组减速后被送到计数器并显示在字轮上2.0.21管网小时最大输送量peakhourlysendout调压站供应范围内管网中高峰用气时的最大小时输送量2.0.22警示带warningbelt
覆盖在燃气管道上的塑料带，上面印有“注意！燃气管”或“注意！下有燃气管道”等字样，以提示施工者保护燃气管道安全。4
3地下燃气管道
3.1管道的平面布设
管道理埋设应符合下列规定
不得埋设在建筑物及构筑物的基础下（包括雨、污水睿井内);
2不得埋设在高压电力走廊及铁塔下；3不得与电力电缆、照明电缆同沟数设（包括电力与通讯的人并内)；当必须同沟数设时，应采取有效保护措施；4不得埋设在堆积易燃、易爆材料和具有腐蚀性气、液体的场所下面。
3.1.2管道的位置可按下列原则布设东西向道路布设在路南非机动车道或人行道下；1
2南北向道路布设在路东非机动车道或人行道下；3沿河滨道路布设在靠建筑物的一边；4重要道路或道路宽度在30m以上时，宜在道路两侧各敷设一根配气管
3.1.3管道应与道路轴线或道路规划红线平行布设，不宜斜穿，并不应与其它管线及附属设施上下叠置。3.1.4主要管道敷设应避开机场、码头、火车站、隧道、地铁出人口等重要设施附近。
3.1.5地下燃气管道与建筑物、构筑物及相邻管线之间的最小水平净距应符合表3.1.5的规定：
表3.1.5地下燃气管道与建筑物、构筑物及相邻管线之间的最小水平净距(m）金属燃气管道
建筑物
雨水管、污水管
给水管
外墙面
外墙面下载标准就来标准下载网
电力电缆（包括电车电缆）
通讯电缆
电力电杆(铁塔)基础边
在导管内
在导管内
≤35kv
通讯、照明电杆(至电杆中心)
其它燃气管道（包括聚乙烯燃气管道）树木(至树干中心)
铁路路堤坡脚
供热管道（案乙烯燃气管埋深<2m）<150℃直埋供热管
直埋回水管
K<150℃供热管管沟
t<280℃供热管管沟（聚乙烯燃气管埋深<2m，工作压力≤0.1MPa）低压
次高压
聚乙烯
燃气管道
管道的纵断面布设
3.2.1埋地敷设的燃气管道，其管顶距路面的最小距离不应小于下列规定：
人行道
非机动车道
机动车道
引人管
3.2.2地下金属燃气管道与其它地下管线交叉时的最小垂直净距宜符合表3.2.2的规定：
天然气管
地下金属燃气管道与其它地下管线交叉时的最小垂直净距(m)
热力管的
沟底或顶
聚乙烯燃气管道与其它地下管线交叉时的最小垂直净距应符合表3.2.3的规定：
管线名称
给水管
燃气管
排水管
供热管
表3.2.3聚乙烯燃气管道与其它地下管线交叉时的最小垂直净距(m)
埋设方式
在导管内
<150℃
直埋供热管
t<150℃
热水供热管沟
蒸汽供热管沟
t<280℃
蒸汽供热管沟
聚乙烯管在该管线上方
0.50加套管
0.20加套管或0。40
1.00加套管
套管有降温措施可缩小
聚乙烯管在该管线下方
0.20加套督
1.30加套管
0.30加套管
不允许
燃气管道在机动车道下管项距路面距离小于1.0m时，应3.2.4
采用加盖钢板或钢筋混凝土盖板等保护措施，其管顶距路面的净距应与市政工程管理部门协商决定。3.2.5燃气管道在通过地下室顶部而地下室顶板上无覆土层时，应在地下室顶板上构筑管槽，槽内管道四周应以细土或黄砂填实。管槽的截面尺寸应按图3.2.5构筑。8
活终垫板
D铸铁管
室外墙坪
地下室板
D钢管
图3.2.5地下室顶板上管槽截面图D聚乙烯管
带有冷凝水的人工煤气管道敷设时应符合下列规定：3.2.6
1管道应有坡度，坡度应符合下列规定：中压管不得小于3%e；
低压管不得小于5%；
引人管不得小于10%。
2管道的坡向为：干管坡向集水器；支管坡向干管；小口径管坡向大口径管。
3在煤气管道坡向最低处应设集水器，其位置应设置在便于抽水作业与维修的地方。
3.3引入管
3.3.1引入管的最小管径应符合下列规定：人工煤气管道不小于DN32
天然气管道不小于DN20
3.3.2通向建筑物的引入管数量宜少，3.3.3由配气管接出的引人管，其连接方式应符合图3.3.3一1和图3.3.3-2的规定：
1-配气管(钢管或铸铁管)；2-引入管(钢管)图3.3.3一1钢管和钢管的连接方式1-配气管(钢管或聚乙烯管)：
2-引入管(聚乙烯管)；3-钢管
图3.3.3-1钢管和聚乙烯管的连接方式10
3.4管材、管件及附属设备
3.4.1燃气管道的管材应按下列规定选用：1次高压燃气管道应选用钢管，其管材和管件应符合现行国家标准《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》(GB/T9711.1)、《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》（GB/T9711.2）和《输送流体用无缝钢管》（GB/T8163)的规定，或符合不低于上述三项标准相应技术要求的其它钢管标准。
2中压和低压燃气管道应选用《输送流体用无缝钢管》（GB/T8163)、《低压流体输送管道用螺旋缝埋弧焊钢管》SY/T5037）、《燃气用埋地聚乙烯管材》（GB15558.1）、《燃气用埋地聚乙烯管件》（GB15558.2）及《水及燃气管用球墨铸铁管，管件和附件》（GB/T13295）。铸铁管应采用柔性机械接口的球墨铸铁管。3管径小于DN150的低压燃气管道应选用《低压流体输送用焊接钢管》（GB/T3091）
3.4.2次高压钢质燃气管道直管段计算壁厚可按下式计算确定，并不应小于表3.4.2一2的规定。PD
2os·F
钢管计算壁厚(mm)；
设计压力(MPa)；
钢管外径(mm）；
钢管的最低届服强度（MPa）；
焊缝系数，当采用符合3.4.1条第1款规定的钢管标准时取1.0；
强度设计系数，按表3.4.21选取。11
表3.4.2-1
地区等级
一级地区
二级地区
三级地区
四级地区
城镇燃气管道强度设计系数
强度设计系数F
注：城镇地区等级划分及强度设计系数的确定见上海市工程建设规范《城镇高压、超高压天然气管道工程技术规程》(DGJ08—102一2003)。表3.4.22
钢质燃气管道最小公称壁厚
钢管公称直径(mm）
100~150
200~300
350~450
500~550
600~900
950~1000
公称壁厚（mm）
次高压燃气管道穿越铁路、公路和人员聚集场所的管道以3.4.3
及门站、储配站、调压站内管道的强度设计系数应符合表3.4.3的规定。
穿越铁路、公路和人员聚集场所的管道以及门站，储配站、调压站内管道的强度设计系数地区等级
管道及管段
有套管穿越Ⅲ、IV级公路的管道无套管穿越目、IV级公路的管道有套管穿越I、Ⅱ级公路、高速公路、城镇地上轨道线路(包括磁悬浮列车)、铁路的管道门站、储配站、调压站内管道及其上、下游各200m管道，截断阀室管道及其上、下游各50m管道（其距离从站和阀室边界线起算）
人员聚集场所的管道
强度设计系数F
钢质弯头或弯管的管壁厚度按下式计算3.4.4
弯头或弯管管壁厚度（mm）；
(3.4. 4—1)
弯头或弯管所连接的直管管段壁厚度(mm）)；弯头或弯管管壁厚度增大系数；R——弯头或弯管的曲率半径(mm)；D—弯头或弯管的直径(mm)。
钢质三通或直接在管道上开孔与支管连接时，其开孔削弱3.4.5
部分可按等面积补强原理进行补强，见图3.4.6，其结果应满足式(3.4.6-1)的要求。
A+A+A≥A
A=di()
(3.4.5-1)
(3.4.5—2)
