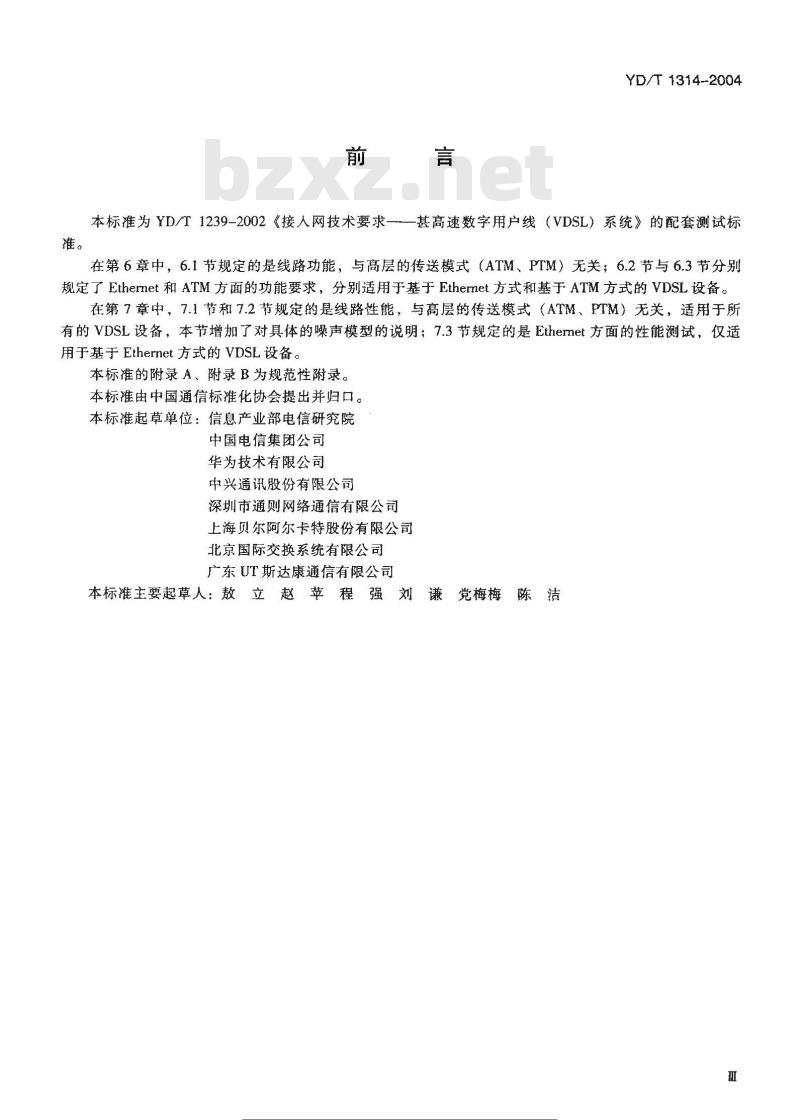

本标准为YD/T1239-2002《接人网技术要求一—甚高速数字用户线（VDSL）系统》的配套测试标在第6章中，6.1节规定的是线路功能，与高层的传送模式（ATM、PTM）无关；6.2节与6.3节分别规定了Ethernet和ATM方面的功能要求，分别适用于基于Ethermet方式和基于ATM方式的VDSL设备。在第7章中，7.1节和7.2节规定的是线路性能，与高层的传送模式（ATM、PTM）无关，适用于所有的VDSL设备，本节增加了对具体的噪声模型的说明；7.3节规定的是Ethermet方面的性能测试，仅适用于基于Ethernet方式的VDSL设备。本标准的附录A、附录B为规范性附录。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院中国电信集团公司
华为技术有限公司
中兴通讯股份有限公司
深圳市通则网络通信有限公司
上海贝尔阿尔卡特股份有限公司北京国际交换系统有限公司
广东UT斯达康通信有限公司
本标准主要起草人：敖　立　赵苹　程　强刘　谦党梅梅陈洁
资免费下票

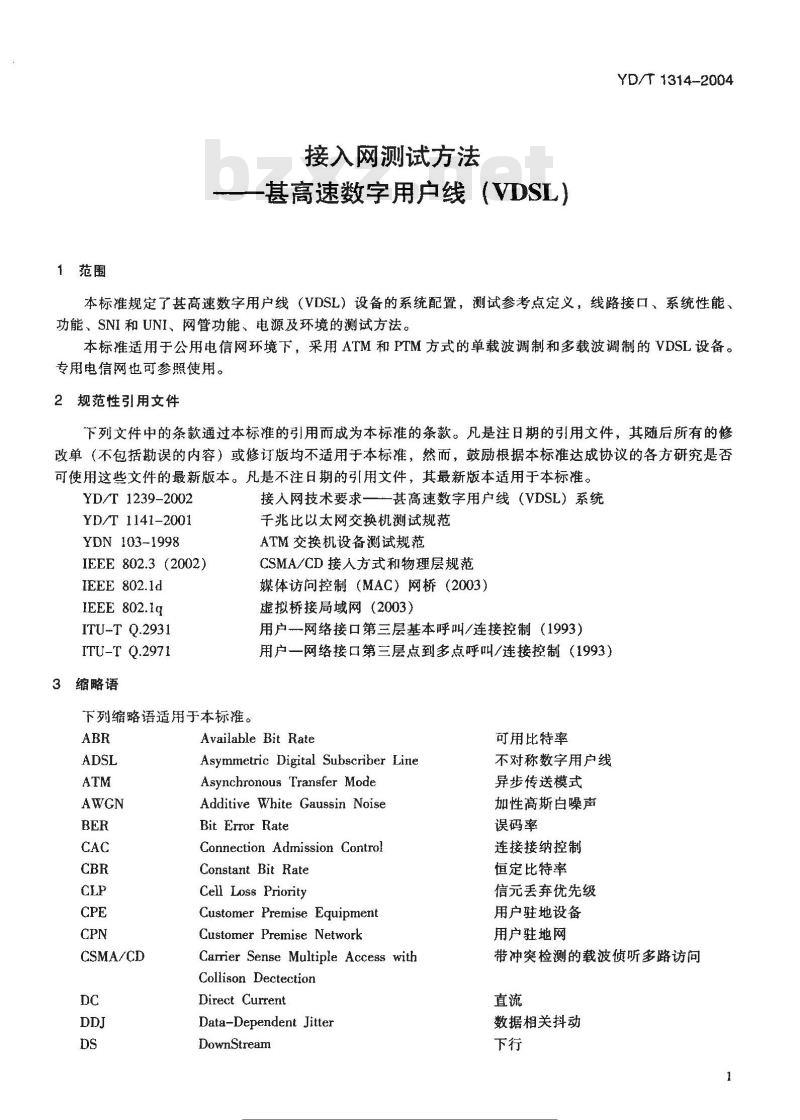

1范围
接入网测试方法
甚高速数字用户线（VDSL）
YD/T 1314-2004
本标准规定了甚高速数字用户线（VDSL）设备的系统配置，测试参考点定义，线路接口、系统性能、功能、SNI和UNI、网管功能、电源及环境的测试方法。本标准适用于公用电信网环境下，采用ATM和PTM方式的单载波调制和多载波调制的VDSL设备。专用电信网也可参照使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。YD/T 1239-2002
YD/T 1141-2001
YDN 103-1998
IEEE 802.3 (2002)
IEEE 802.1d
IEEE 802.1q
ITU-T Q.2931
ITU-T Q.2971
3缩略语
下列缩略语适用于本标推。
CSMA/CD
接人网技术要求一
甚高速数字用户线（VDSL）系统千兆比以太网交换机测试规范
ATM交换机设备测试规范
CSMA/CD接人方式和物理层规范
媒体访问控制（MAC）网桥（2003）虚拟桥接局域网（2003）
用户网络接口第三层基本呼叫/连接控制（1993）用户一网络接口第三层点到多点呼叫/连接控制（1993）Available Bit Rate
Asymmetric Digital Subscriber LineAsynchronous Transfer Mode
Additive White Gaussin NoiseBit Error Rate
Connection Admission ControlConstant Bit Rate
Cell Loss Priority
Customer Premise Equipment
Customer Premise Network
Carrier Sense Multiple Access withCollison Dectection
Direct Current
Data-Dependent Jitter
DownStream
光免费下票
可用比特率
不对称数字用户线
异步传送模式
加性高斯白噪声
误码率
连接接纳控制
恒定比特率
信元丢弃优先级
用户驻地设备
用户驻地网
带冲突检测的载波侦听多路访问直流
数据相关抖动
YD/T 1314-2004
FTTCab
IGMP Snooping
Nrt-VBR
Rt-VBR
Gigabit Ethernet
Fiber To The Cabinet
Fiber To The Exchange
High speed Digital Subscriber LineHead Error Control
High Pass Filter
Internet Protocal
千兆比以太网
光纤到交接箱
光纤到交换机
高速数字用户线
顿头差错控制
高通滤波器
因特网协议
Internet Group Management Protocal因特网组管理协议
Intermet Group Management Protocal Snooping IGMP 报文探察Integrated Service Digital NetworkLongitual-balance Conversion LossLight Emitting Diode
Loss Of Frame
Loss Of Line
Loss Of Signal
Low Pass Filter
Media Access Control
Multi-Longitudinal Mode
Non-realtime VBR
Operations, Administration and MaintenanceOutput Singal Balance
Personal Computer
Peripheral Component InterconnectPeak Cell Rate
Plain Old Telephone Service
Pseudo-Random Bit Sequence
Power Spectrum Density
Public Switch Telephone NetworkPacket Transfer Mode
Permanent Virtual Circuit
Private Virtual IDentificationRadio Frequency InterferenceReturn Loss
Root Mean Square
Realtime VBR
Sustained Cell Rate
Synchronous Digital HierarchySingle-Longitudinal Mode
Side-Mode Suppression Ratio
Service Node Interface
Symbol Rate
Synchronous Transfer Mode
System Under Test
Unspecified Bit Rate
综合业务数字网络
纵向平衡转移损耗
发光二极管
顿丢失
链路丢失
信号丢失
低通滤波器
媒质接人控制
多纵模
非实时可变比特率
操作，管理和维护
输出信号平衡
个人电脑
外围设备接口（一种计算机总线接口)峰值信元速率
老式普通电话业务
伪随机比特序列
功率谱密度
公用电话交换网
分组传递模式
永久虚电路
私有虚拟局域网标识
射频干扰
反射衰减
均方根
实时可变比特率
持续信元速率
同步数字系列
单纵模
最小边模抑制比
业务节点接口
码元速率
同步传送模式
被测系统
未规定比特率
User Data Protocol
UpStream
Usage Parameter Control
Upstream Power Back-Off
User-Network Interface
Universal Serial Bus
Variable Bit Rate
Virtual Channal
Virtual Channal Connection
Virtual Channal Identifier
Very high speed Digital Subscriber LineVLAN IDentifier
Virtual Local Area Network
Virtual Path
Virtual Path Connection
Virtual Path Identifier
VDSL Transmission Unit
VDSL Transmission Unit-Central officeVDSL Transmission Unit RemoteHigh Pass Impedance
Terminating Impedance
4VDSL设备的基本配置
VDSL设备的基本配置见图1。
管理单元
局端业务分离器
VDSL局端单元
图1VDSL设备基本配置
无连接的传输协议
使用参数控制
上行方向功率下调
用户网络接口
通用串行总线
可变比特率
虚通路
虚通路连接
虚通路标识
甚高速数字用户线
虚拟局域网标识
虚拟局域网
虚通道
虚通道连接
虚通道标识
VDSL收发器
局端VDSL收发器
YD/T 1314-2004
用户端VDSL收发器
阻抗高通滤波器
终结阻抗
VDSL用户端单元
用户侧业务分离器
VDSL设备由局端单元、用户端单元、用户侧业务分离器和管理单元组成。V参考点和T/S参考点是分别针对VTU-C和VTU-R定义的物理接口。Z参考点是指局端业务分离器与窄带POTS/ISDN网络的物理接口。标准授搜网
CPN/CPE
CPN/CPE
YD/T1314-2004
U参考点包括U,-C、U,-R、U2-C及U2-R4个参考点。其中，U,-C 是指局侧线路接口，为局端业务分离器与普通电话双绞线的物理接口；U-R是用户侧线路接口，为用户端业务分离器与普通电话双绞线的物理接口；U2-C是指局端业务分离器与VTU-C的物理接口；U2-R是指VDSL用户端设备的话音分离器（HPF）与VTU-R的物理接口。5接口测试
5.1线路接口（U-×接口)
5.1.1功率谱密度
5.1.1.1指标
频段划分方式1和频段划分方式2对应的上行信道功率谱密度模板参见图2和表1。频段划分方式1对应的下行信道功率谱密度模板参见图3和表2。频段划分方式2对应的下行信道功率谱密度模板参见图4和表2。PSD (dBm/Hz)
3575 3750 3925
832585008675频率（kHz)
图2上行信道PSD模板
表1VDSL上行PSD模板
频率（kHz）
标准授搜网DAT
PSD(dBm/Hz)
PSD (dBm/Hz)
25 138 313
PSD (dBm/Hz)
725 900 1075
方式1
频率（kHz）
357537503925
8 325 8500 8675
12 000 12 175
图3频段划分方式1对应的下行功率谱密度357537503925
832585008675
12 000 12175
图4频段划分方式2对应的下行功率谱密度表2VDSL下行PSD模板
方式2
PSD（dBm/Hz)
标准授搜网
频率（kHz）
12 000
料竞费下载
YD/T 1314-2004
频率（kHz）
→频率（kHz）
PSD (dBm/Hz)
YD/T1314-2004
5.1.1.2测试配置
下行、上行功率谱密度测试配置分别见图5和图6。网络性能
分析仪
双绞线
线路仿真仪
高阻平衡探头
频谱分析仪
图5下行功率谱密度测试配置
网络性能
分析仪
双绞线
5.1.1.3测试步骤
1）按照图5或图6连接电路。
线路仿真仪
高阻平衡探头
频谱分析仪
图6上行功率谱密度测试配量
2）设置线路仿真仪为0.4mm线径、长度为1km，使VTU-C和VTU-R握手成功并处于稳定工作状态。
3）设置网络性能分析仪的相应参数，通过SNI和UNI向VDSL系统发送测试数据，发送速率为线路速率。
4）频谱分析仪通过高阻平衡探头连接到被测线路接口，在规定的频谱范围内进行测试。5）频率在1MHz以下，设定分辨率带宽为100kHz；频率在1MHz以上，设定分辨率带宽为1MHz。6）应分别测试下行功率谱密度和上行功率谱密度，测试结果均应符合模板要求。5.1.2回损
5.1.2.1指标要求
此指标要求只适用于QAM方式。
线路接口的标称阻抗Zc=100Q，回波损耗（回损）按照下式进行定义：RL=201g
线路接口的回损应符合图7的要求。6
Retum Loss
7777777777777777777
注：fe和SR分别为中心载频和码元速率，具体数值根据应用所需的配置参数而定。图7线路接口回损模板
5.1.2.2测试配置
局侧和用户侧线路接口回损测试配置分别见图8和图9。100μF
信号发生器
（内阻=002）
其中：Z=1000，R=1000
选频电平表
(内阻为高阻）
图 8 局侧线路接口回损测试配置100μF
信号发生器
（内阻=00）
选颜电平表
(内匯为高阻）
其中：Z=1000,R=1000
用户侧线路接口回损测试配量
局侧线路接口
(U,-C)
YD/T 1314-2004
用户侧线路接口
(U2-R)
标注使授网A能8Co好米标注行业资料免适下载YD/T1314-2004
5.1.2.3测试步骤
1）按照图8或图9连接电路，被测设备上电并处于稳定工作状态；2）断开被测接口，由选频电平表选测测试信号电平Po；3）连接被测接口，由选频电平表选测测试信号电平Pi；4）阻抗回损值为（P-P);
5）在整个工作频率范围内测试回损值，测试结果均应符合模板要求。注：当实际信号发生器内阻不为0时，应对回损测试结果进行修正。5.1.3输出信号平衡（OSB）
5.1.3.1指标要求
此指标要求只适用于QAM方式。具体要求见表3。表3输出信号平衡指标要求
频率范围
f.-0.6SR~f+0.6SR
2测试配置
输出信号平衡
集成话音分离器和未集成话音分离器的VTU-x线路接口输出信号平衡测试配置分别见图10和图11。U--C/U-R线路接口
滤波器
VTU-Ca 或 VTU-R
Z=6000, R=1000
图10集成话音分离器的VTU-X线路接口输出僧号平衡测试配量U2-C/Uz-R线路接口
VTU-C 或 VTU-R
R=1000
图 11 未集成话音分离器的 VTU-x线路接口输出信号平衡测试配置8
标准授搜网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
