【国家计量标准(JJ)】 发光强度计量器具检定系统表

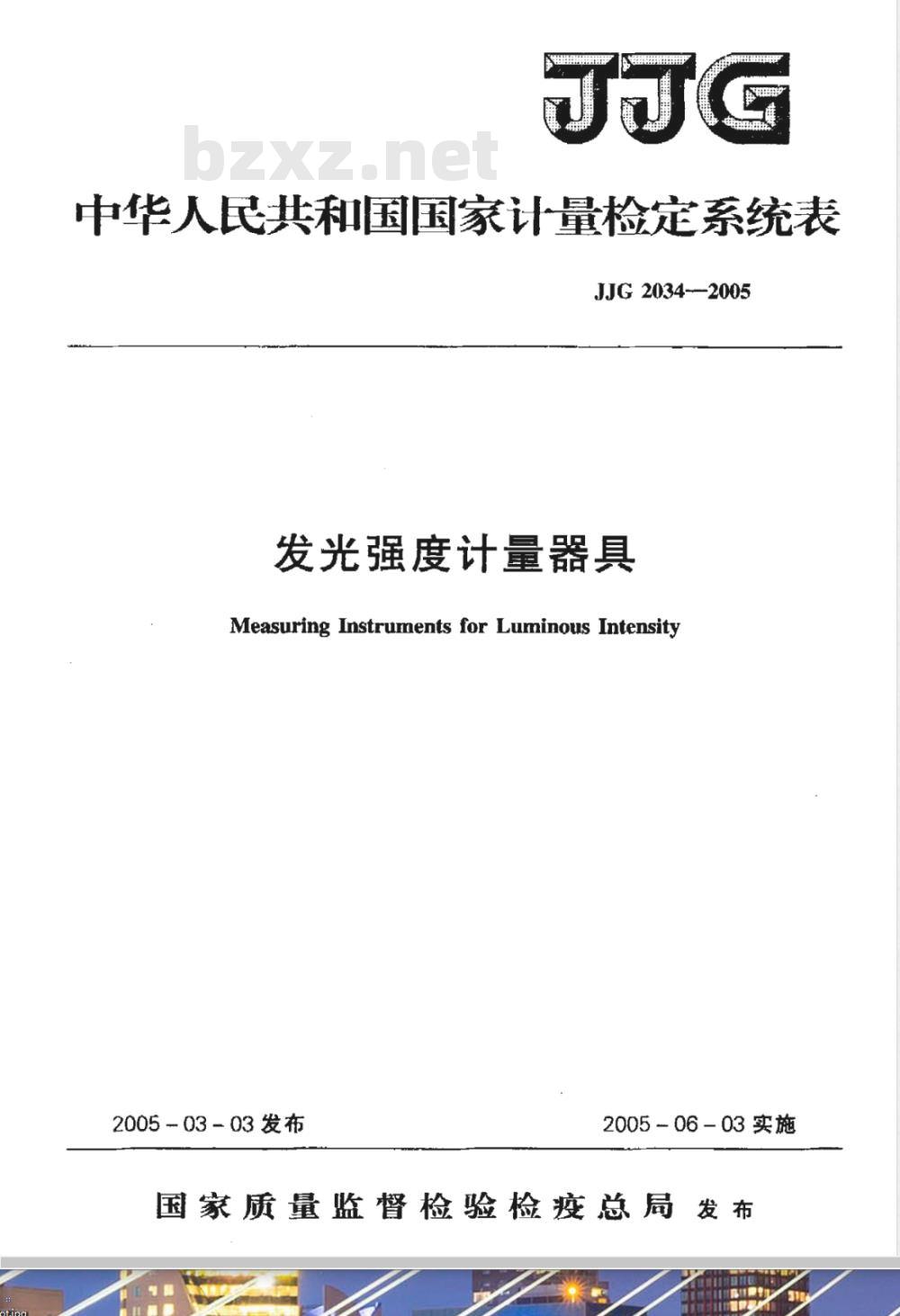

中华人民共和国国家计量检定系统表JJG2034-—2005
发光强度计量器具
Measuring Instruments for Luminous Intensity2005-03-03发布
2005-06-03实施
国家质量监督检验检疫总局发布JJG2034—200S
发光强度计量器具检定系统表
Verification Scheme of MeasuringInstruments for Luminous IntensityJJG2034-2005
代替JJG2034—1989
本检定系统表经国家质量监督检验检疫总局于2005年3月3日批准，并自2005年6月3日起施行。

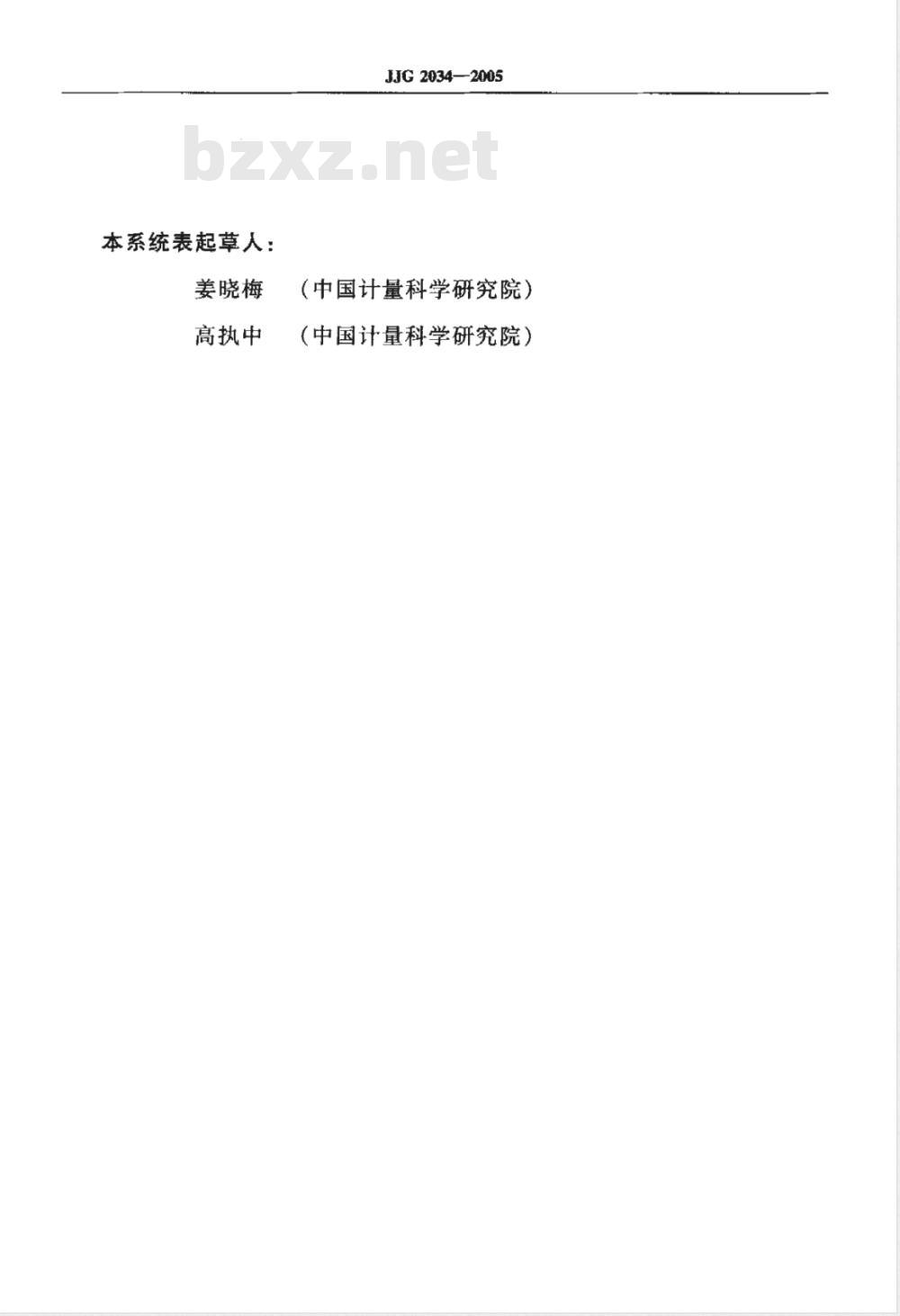

归　口　单　位：全国光学计量技术委员会起草单位：中国计量科学研究院本检定系统表由全国光学计量技术委员会负责解释本系统表起草人：
姜晓梅
高执中
JJG2034—2005
（中国计量科学研究院）
（中国计量科学研究院）

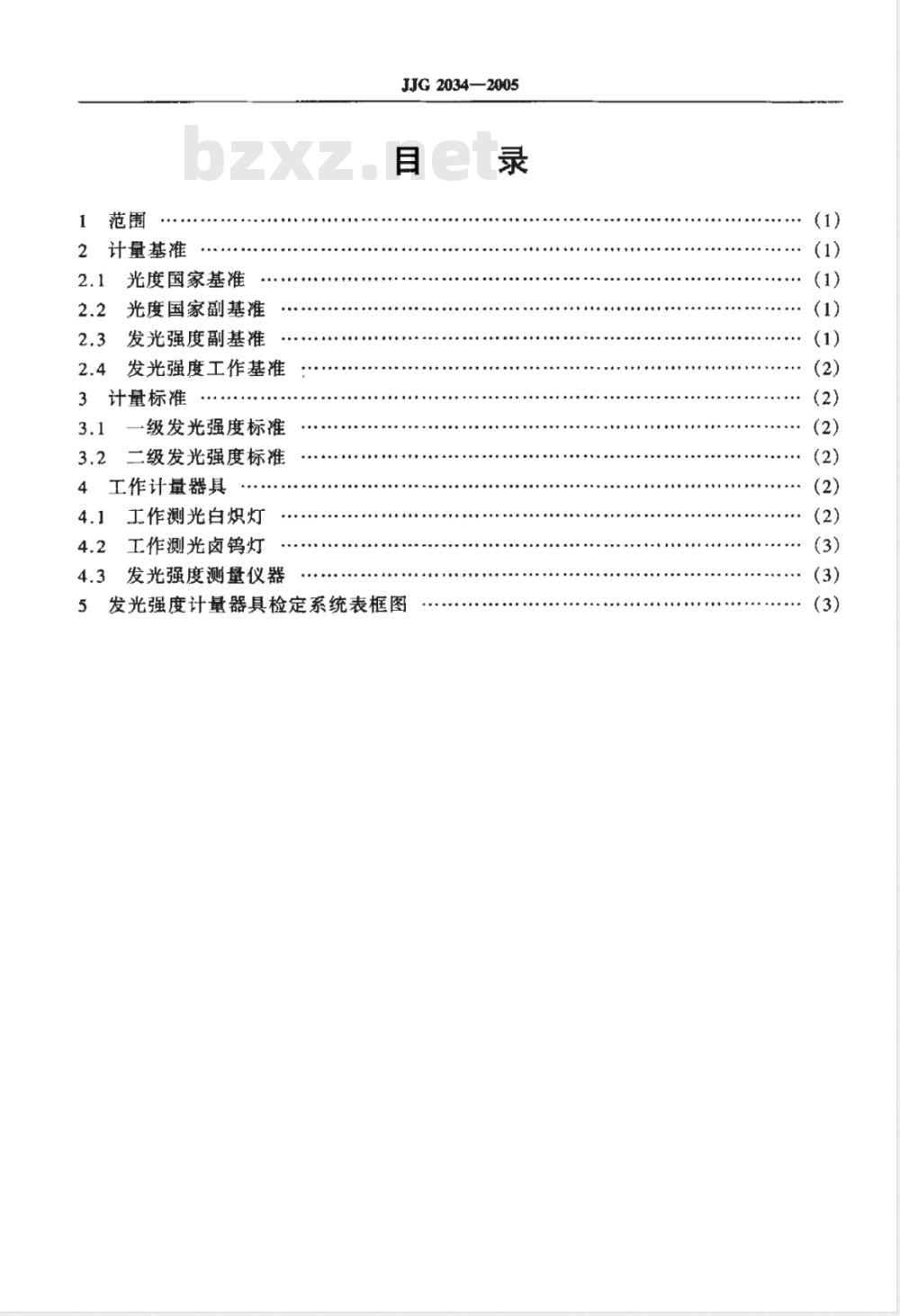

2计量基准
光度国家基准
光度国家副基准
发光强度副基准
发光强度工作基准
3计量标准
一级发光强度标准
3.2二级发光强度标准
4工作计量器具
4.1工作测光白炽灯
4.2工作测光卤钨灯
4.3发光强度测量仪器
JJG2034—2005
5发光强度计量器具检定系统表框图录

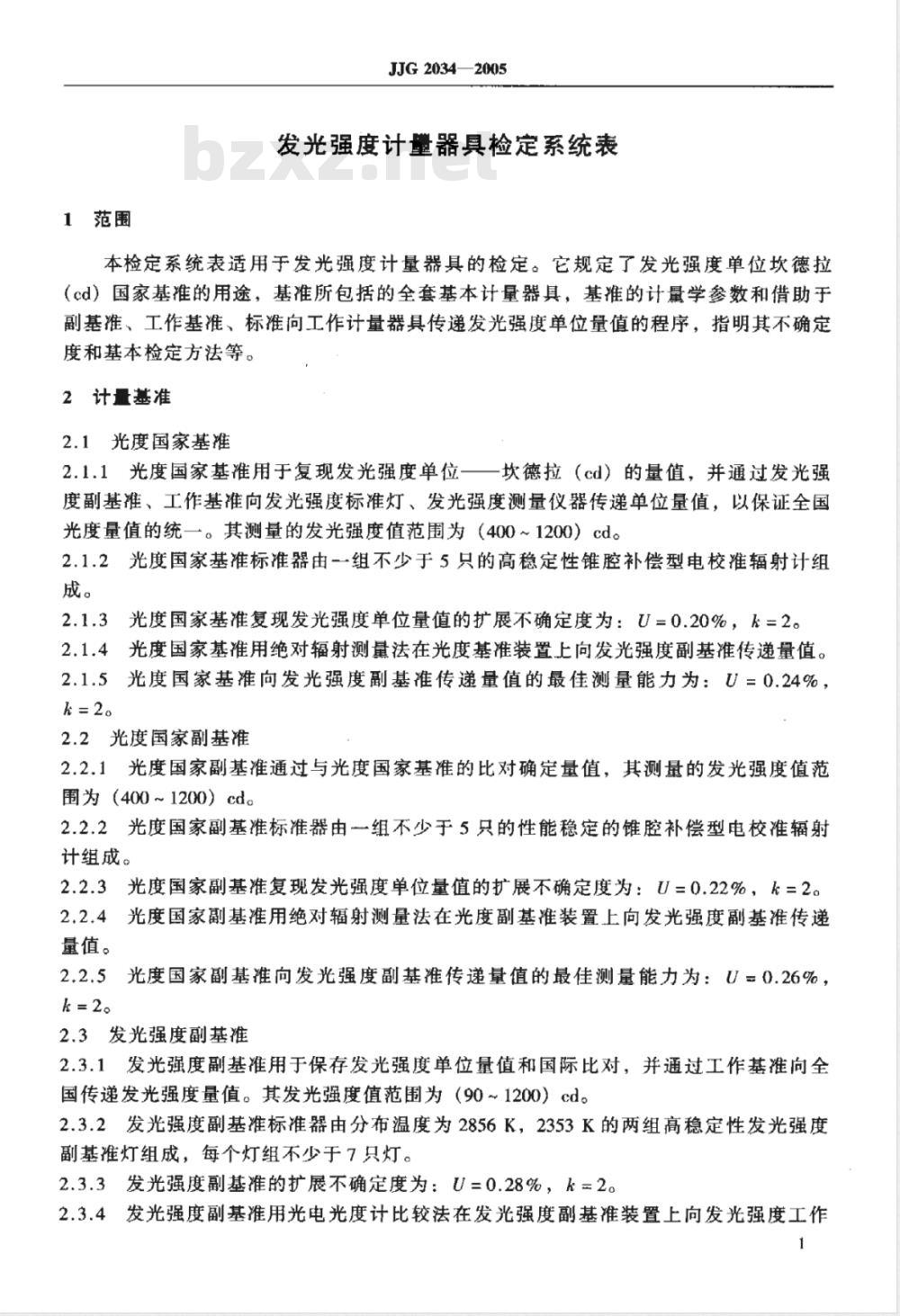

1范围
JJG2034—2005
发光强度计量器具检定系统表
本检定系统表适用于发光强度计量器具的检定。它规定了发光强度单位坎德拉（cd）国家基准的用途，基准所包括的全套基本计量器具，基准的计量学参数和借助于副基准、工作基准、标准向工作计量器具传递发光强度单位量值的程序，指明其不确定度和基本检定方法等。
2计量基准
2.1光度国家基准
2.1.1光度国家基准用于复现发光强度单位一一坎德拉（cd）的量值，并通过发光强度副基准、工作基准向发光强度标准灯、发光强度测量仪器传递单位量值，以保证全国光度量值的统一。其测量的发光强度值范围为（400～1200）cd。2.1.2光度国家基准标准器由一组不少于5只的高稳定性锥腔补偿型电校准辐射计组成。
2.1.3光度国家基准复现发光强度单位量值的扩展不确定度为：U=0.20%，k=2。2.1.4光度国家基准用绝对辐射测量法在光度基准装置上向发光强度副基准传递量值。2.1.5光度国家基准向发光强度副基准传递量值的最佳测量能力为：U=0.24%，k=2。
2.2光度国家副基准
2.2.1光度国家副基准通过与光度国家基准的比对确定量值，其测量的发光强度值范围为（400~1200）cd。
2.2.2光度国家副基准标准器由一组不少于5只的性能稳定的锥腔补偿型电校准辐射计组成。
2.2.3光度国家副基准复现发光强度单位量值的扩展不确定度为：U=0.22%，k=2。2.2.4光度国家副基准用绝对辐射测量法在光度副基准装置上向发光强度副基准传递量值。
2.2.5光度国家副基准向发光强度副基准传递量值的最佳测量能力为：U=0.26%，k=2。
2.3发光强度副基准
2.3.1发光强度副基准用于保存发光强度单位量值和国际比对，并通过工作基准向全国传递发光强度量值。其发光强度值范围为（90～1200）cd。2.3.2发光强度副基准标准器由分布温度为2856K，2353K的两组高稳定性发光强度副基准灯组成，每个灯组不少于7只灯。2.3.3发光强度副基准的扩展不确定度为：U=0.28%，k=2。2.3.4发光强度副基准用光电光度计比较法在发光强度副基准装置上向发光强度工作1
基准传递量值。
JJG2034—2005
2.3.5发光强度副基准向发光强度工作基准传递量值的最佳测量能力为：U=0.30%，k = 2。
2.4发光强度工作基准
2.4.1发光强度工作基准用于检定一级发光强度标准灯，向全国传递发光强度量值。其发光强度值范围为（10~1200）cd。2.4.2发光强度工作基准标准器由分布温度为2856K，2353K的两组性能稳定的发光强度工作基准灯组成，每个灯组不少于5只灯。2.4.3发光强度工作基准的扩展不确定度为：U=0.35%，=2。2.4.4发光强度工作基准用光电光度计比较法在发光强度工作基准装置上向一级发光强度标准传递量值。
2.4.5发光强度工作基准向一级发光强度标准传递量值的最佳测量能力为：U=0.50%，k=2。
3计量标准
3.1一级发光强度标准wwW.bzxz.Net
3.1.1一级发光强度标准用于检定二级发光强度标准灯。其发光强度值范围为（1~1200）cd。
3.1.2一级发光强度标准的标准器由分布温度为2856K，2650K，2353K三组性能稳定的一级发光强度标准灯（至少具备一组）组成，每个灯组不少于5只灯。3.1.3一级发光强度标准的扩展不确定度为：U=0.80%，k=2。3.1.4一级发光强度标准用光电光度计比较法在光度测量装置上向二级发光强度标准传递量值。
3.1.5一级发光强度标准向二级发光强度标准传递量值的最佳测量能力为：U=1.0%，k=2。
3.2二级发光强度标准
3.2.1二级发光强度标准用于检定工作测光灯及发光强度测量仪器。其发光强度值范围是（1～1200）cd。
3.2.2二级发光强度标准的标准器由分布温度为2856K，2650K，2353K三组性能稳定的二级发光强度标准灯（至少具备一组）组成，每个灯组不少于3只灯。3.2.3二级发光强度标准的扩展不确定度为：U=1.2%，k=2。3.2.4二级发光强度标准用光轨标定法在光度测量装置上向工作测光灯及发光强度测量仪器传递量值。
3.2.5二级发光强度标准向下传递量值的最佳测量能力为：U=1.5%，k=2。4工作计量器具
4.1工作测光白炽灯
4.1.1工作测光白炽灯的发光强度范围为（1~1200）cd。JJG2034-2005
4.1.2工作测光白炽灯的扩展不确定度为：U<5%，k=2。4.2工作测光卤钨灯
4.2.1工作测光卤钨灯的发光强度范围为（100~10000）cd，分布温度为3150K。4.2.2工作测光卤钨灯的扩展不确定度为：U<10%，k=2。4.3发光强度测量仪器
4.3.1发光强度测量仪器的测量范围为（1~10000）cd。4.3.2发光强度测量仪器的示值允许误差△为：A=±10%。5发光强度计量器具检定系统表框图（见下图）3
JJG 2034--2005
发光强度计量器具检定系统表框图光度国家基准标准器
(4001200)cd
t/=0.20%.k=2
光度基准装置
绝对辐射测象法
t/=0.24%.k=2
光度副基准标准器
(400-1200)cd
U=0.22%表=2
发光强度副基准标准器
2353K.2856K
(90~1200)cd
U=0.28%,k= 2
发光强度副基准装置
光电光度计比较法
j=0.30%.k=2
发光强度工作基准标准器
2353K,2856K
(10~1200)cd
/=0.35%、k=2
发光强度工作基装置
光电光度计比较法
U=0.50%.k=2
发光强度级标准标准器
2353K.2650K,2856K
(1~1200)cd
U/ =0.80%.k=2
光度测单装置
光电光度计比较法
U=1.0%,k=2
发光强度二级标准标准器
2353K.2650K,2856K
(11200)cd
U=1.2%,k=2
光度测量装置
光轨标定法
U= 1.5%. k=2
工作测光卤钨灯
100-10000)cd
/< 10%,k=2
工作测光白炽灯
(1~1200) cd
U< 5%.k=2
发光强度测量仪器
(1~10000)cd
4-±10%
注：工作计量器具可能会有新的产品或不同的名称，在检定系统表中不可能全部列出。对未列入检定系统表的工作计量器具，必要时可根据其被测量、测量范围和工作原理、参考相应检定系统表中列出的工作计量器具的测量范围和工作原理、确定适合的量值传递途径。
