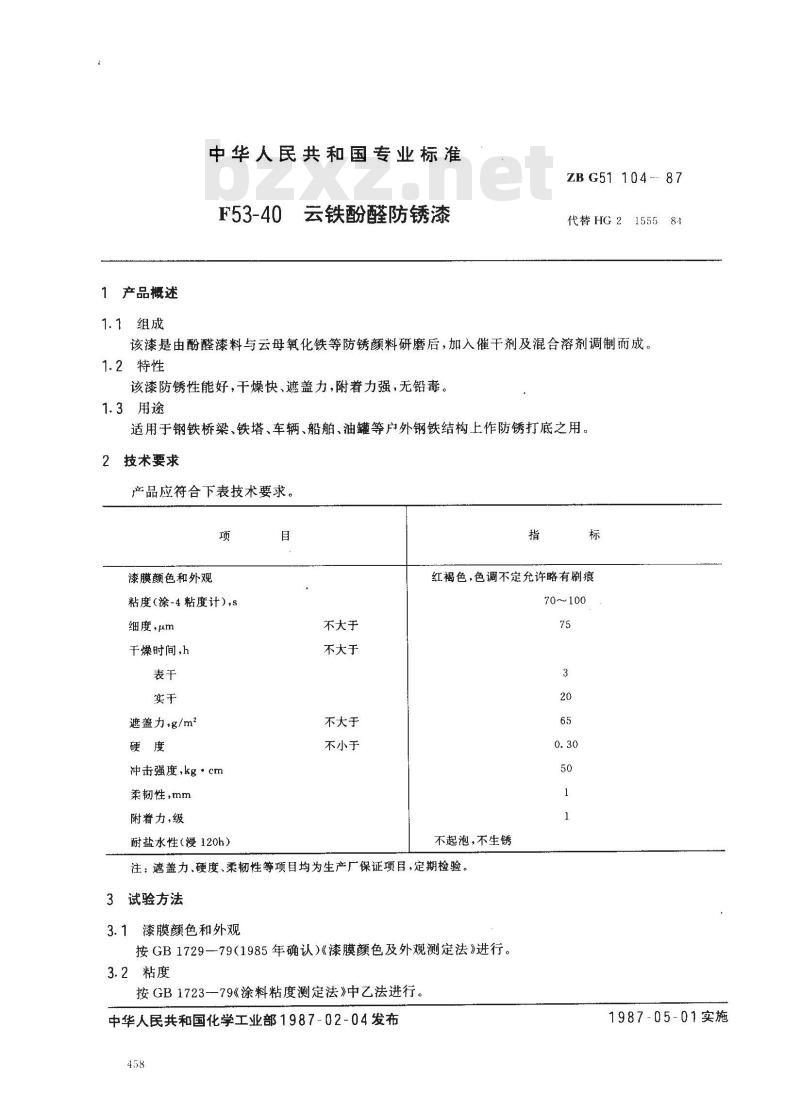

【国家专业标准(ZB)】 F53-40云铁酚醛防锈漆

1产品概述
1.1组成
中华人民共和国专业标准
F53-40
云铁酚醛防锈漆
ZB G51 104 --- 87
代替HG2155581
该漆是由酚醛漆料与云母氧化铁等防锈颜料研磨后，加入催干剂及混合溶剂调制而成。1.2特性
该漆防锈性能好，干燥快、遮盖力，附着力强，无铅毒。1.3用途　
适用于钢铁桥梁、铁塔、车辆、船舶、油罐等户外钢铁结构上作防锈打底之用。2技术要求
产品应符合下表技术要求。
漆膜颜色和外观
粘度(涂-4粘度计）,s
细度,μm
干燥时间，h
遮盖力，g/m2
冲击强度,kg·cm
柔韧性，mm
附着力,级
耐盐水性（浸120h）
不大于
不大于
不大于
不小于
红褐色，色调不定允许略有刷痕70~100
不起泡，不生锈
注；邀盖力、硬度、柔韧性等项目均为生产厂保证项目，定期检验。3试验方法
3.1漆膜颜色和外观
按GB1729—79（1985年确认）《漆膜颜色及外观测定法》进行。3.2粘度
按GB1723-—79《涂料粘度测定法》中乙法进行。中华人民共和国化学工业部1987-02-04发布458
1987-05-01实施

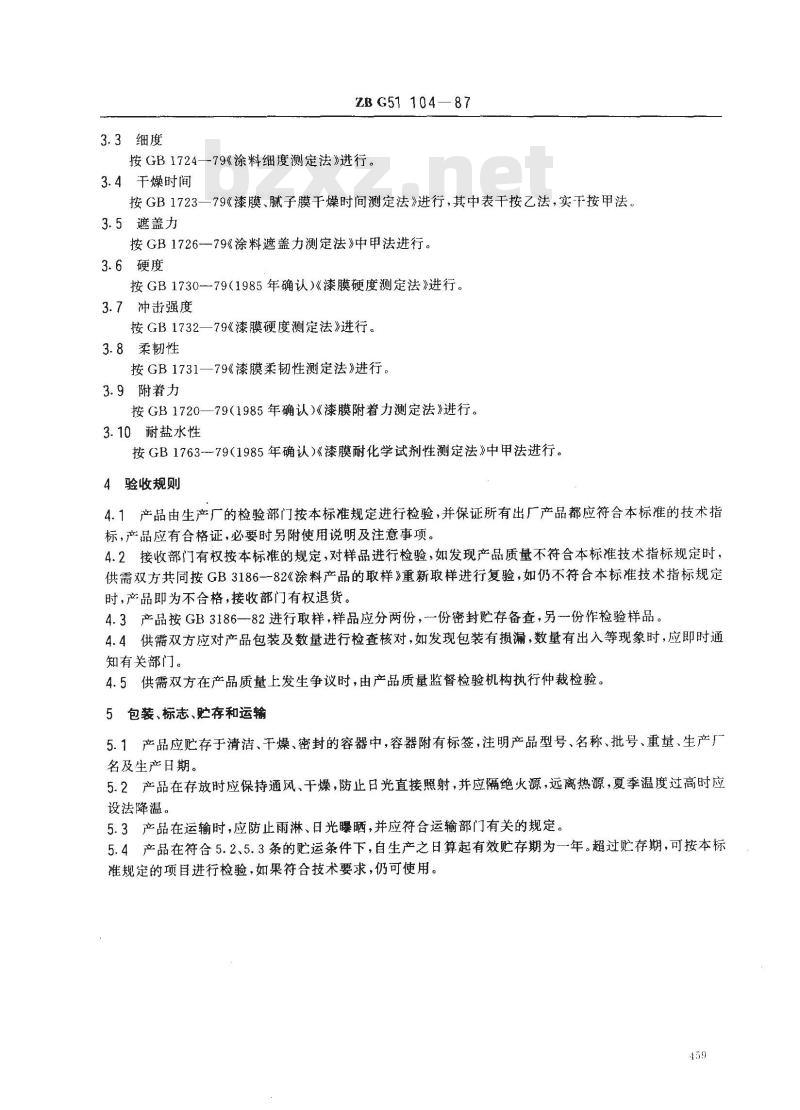

3.3细度
ZBG51104—87
按GB1724—79《涂料细度测定法》进行。3.4干燥时间
按GB1723一79《漆膜、腻子膜干燥时间测定法》进行，其中表干按乙法，实干按甲法。3.5遮盖力
按GB1726-—79《涂料遮盖力测定法》中甲法进行。3.6硬度
按GB1730--79（1985年确认）《漆膜硬度测定法》进行。3.7冲击强度
按GB1732—79《漆膜硬度测定法》进行。3.8柔韧性
按GB1731—79《漆膜柔韧性测定法》进行。3.9附着力
按GB1720—79（1985年确认）《漆膜附着力测定法》进行。3.10耐盐水性
按GB1763-79(1985年确认）《漆膜耐化学试剂性测定法》中甲法进行。4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现产品质量不符合本标准技术指标规定时，供需双方共同按GB3186--82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186—82进行取样，样品应分两份，一份密封贮存备查，另-份作检验样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应即时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，并应隔绝火源，远离热源，夏季温度过高时应设法降温。bzxZ.net
5.3产品在运输时，应防止雨淋、日光曝晒，并应符合运输部门有关的规定。5.4产品在符合5.2、5.3条的贮运条件下，自生产之日算起有效贮存期为一年。超过贮存期，可按本标准规定的项目进行检验，如果符合技术要求，仍可使用。459

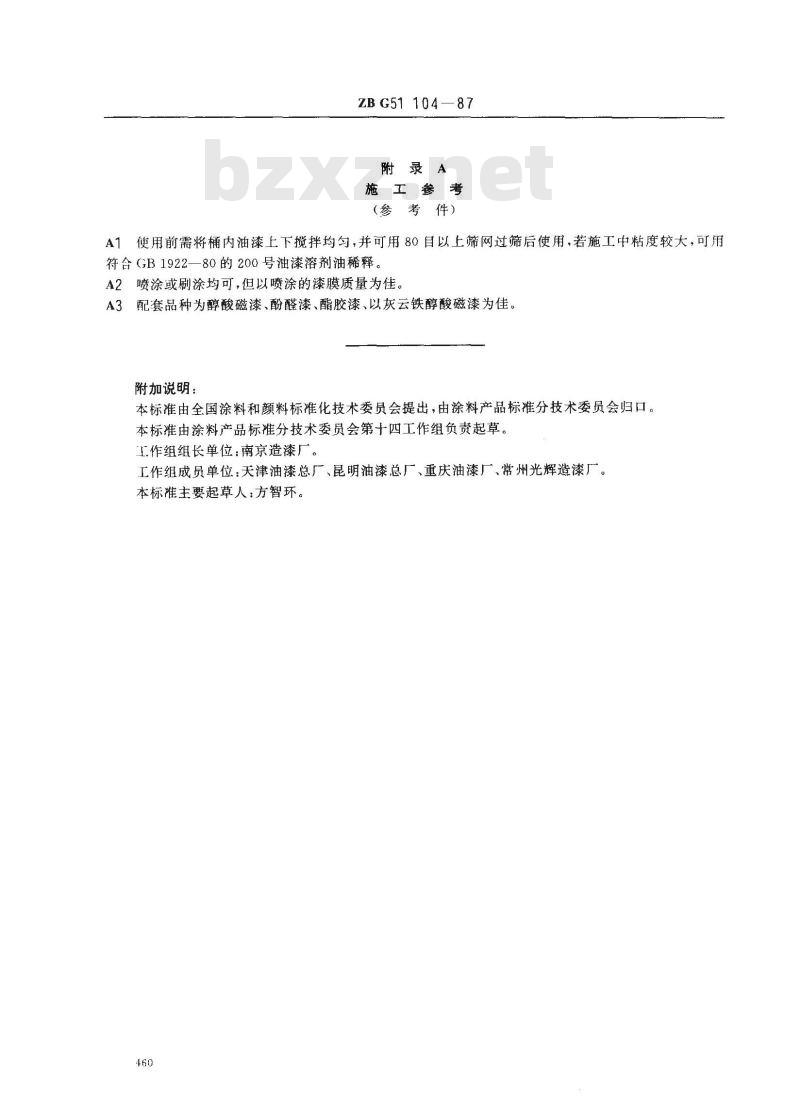

ZBG51104—87
附录A
施工参考
(参考件)
A1便用前需将桶内油漆上下搅拌均匀，并可用80目以上筛网过筛后使用，若施工中粘度较大，可用符合（GB1922—80的200号油漆溶剂油稀释。A2喷涂或刷涂均可，但以喷涂的漆膜质量为佳。A3配套品种为醇酸磁漆、酚醛漆、酯胶漆、以灰云铁醇酸磁漆为佳。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出，由涂料产品标准分技术委员会归口。本标准由涂料产品标准分技术委员会第十四工作组负责起草工作组组长单位：南京造漆厂。工作组成员单位：天津油漆总厂、昆明油漆总厂、重庆油漆厂、常州光辉造漆厂。本标准主要起草人：方智环。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
