【国家专业标准(ZB)】 H11-52各色环氧酯烘干电泳漆

1产品概述
1.1组成

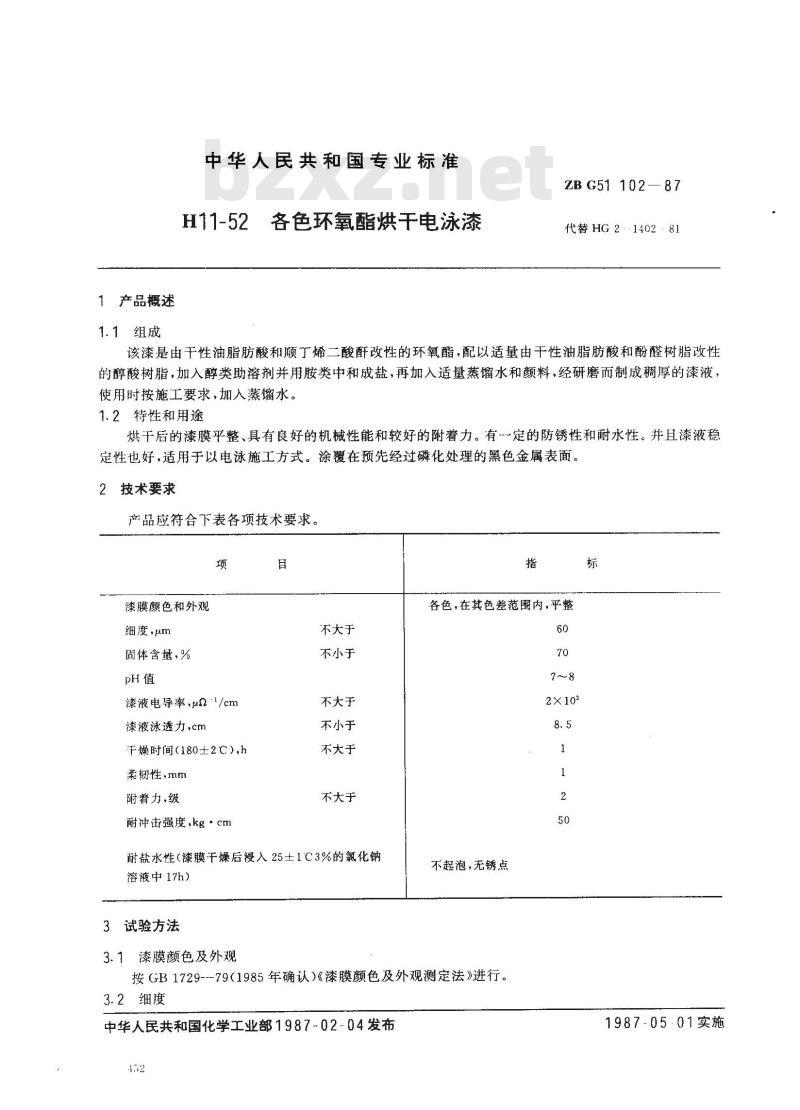

中华人民共和国专业标准
各色环氧酯烘干电泳漆
H11-52
ZB G51 102—87
代替HG2·1402·81
该漆是由干性油脂肪酸和顺丁烯二酸酐改性的环氧酯，配以适量由干性油脂肪酸和酚醛树脂改性的醇酸树脂，加入醇类助溶剂并用胺类中和成盐，再加入适量蒸馏水和颜料，经研磨而制成稠厚的漆液，使用时按施工要求，加入蒸馏水。1.2特性和用途
烘干后的漆膜平整、具有良好的机械性能和较好的附着力。有定的防锈性和耐水性。并且漆液稳定性也好，适用于以电泳施工方式。涂覆在预先经过磷化处理的黑色金属表面。2技术要求
产品应符合下表各项技术要求。项
漆膜颜色和外观
细度，μm
固体含量，%
漆液电导率，μ2/cm
漆液泳透力,cm
干燥时间（180士2C），h下载标准就来标准下载网
柔韧性，mm
附着力，级
耐冲击强度，kg·cm
不大于
不小于
不大于
不小于
不大于
不大于
耐盐水性（漆膜干燥后漫入25士1℃3%的氯化钠溶液中17h）
试验方法
3.1漆膜颜色及外观
各色，在其色差范围内，平整
2×103
不起泡，无锈点
按GB1729--79（1985年确认）《漆膜颜色及外观测定法》进行。3.2细度
中华人民共和国化学工业部1987-02-04发布452
1987-05.01实施
ZBG51102—87

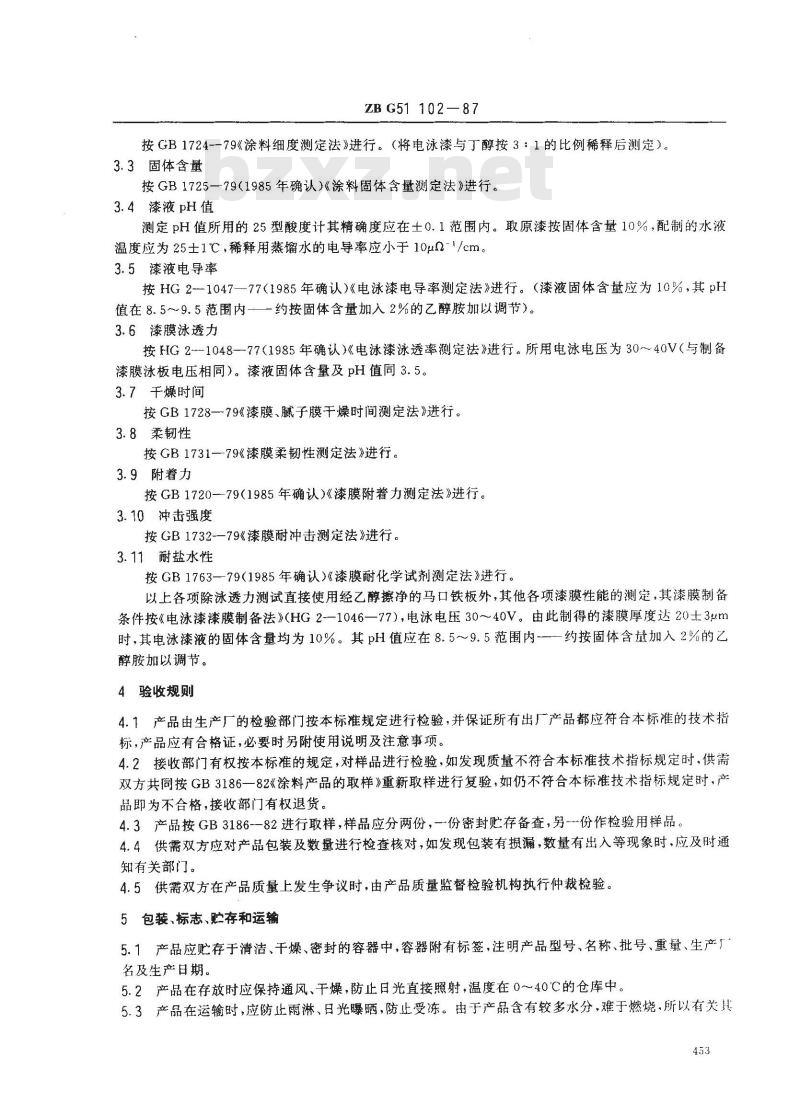

按GB1724--79《涂料细度测定法》进行。（将电泳漆与丁醇按3：1的比例稀释后测定）。3.3固体含量
按GB1725—79（1985年确认）《涂料固体含量测定法》进行。3.4漆液pH值
测定pH值所用的25型酸度计其精确度应在土0.1范围内。取原漆按固体含量10%，配制的水液温度应为25士1℃，稀释用蒸馏水的电导率应小于10μQ-1/cm。3.5漆液电导率
按HG2--1047—77(1985年确认）《电泳漆电导率测定法》进行。（漆液固体含量应为10%，其pH值在8.5～9.5范围内——约按固体含量加入2%的乙醇胺加以调节）。3.6漆膜泳透力
按HG2--1048-77（1985年确认）《电泳漆泳透率测定法》进行。所用电泳电压为30~40V（与制备漆膜泳板电压相同）。漆液固体含量及pH值同3.5。3.7干燥时间
按GB1728—79《漆膜、腻子膜干燥时间测定法》进行。3.8柔韧性
按GB1731--79《漆膜柔韧性测定法》进行。3.9附着力
按GB1720--79(1985年确认）《漆膜附着力测定法》进行。3.10冲击强度
按GB1732-79《漆膜耐冲击测定法》进行。3.11耐盐水性
按GB1763—79（1985年确认）《漆膜耐化学试剂测定法》进行。以上各项除泳透力测试直接使用经乙醇擦净的马口铁板外，其他各项漆膜性能的测定，其漆膜制备条件按《电泳漆漆膜制备法》(HG2-1046—77)，电泳电压30～40V。由此制得的漆膜厚度达20士3μm时，其电泳漆液的固体含量均为10%。其pH值应在8.5～9.5范围内一—约按固体含量加入2%的乙醇胺加以调节。
4验收规则
4.1产品由生产厂的检验部门按本标准规定进行检验，并保证所有出厂产品都应符合本标准的技术指标，产品应有合格证，必要时另附使用说明及注意事项。4.2接收部门有权按本标准的规定，对样品进行检验，如发现质量不符合本标准技术指标规定时，供需双方共同按GB3186一82《涂料产品的取样》重新取样进行复验，如仍不符合本标准技术指标规定时，产品即为不合格，接收部门有权退货。4.3产品按GB3186一82进行取样，样品应分两份，一份密封贮存备查，另~份作检验用样品。4.4供需双方应对产品包装及数量进行检查核对，如发现包装有损漏，数量有出入等现象时，应及时通知有关部门。
4.5供需双方在产品质量上发生争议时，由产品质量监督检验机构执行仲裁检验。5包装、标志、贮存和运输
5.1产品应贮存于清洁、干燥、密封的容器中，容器附有标签，注明产品型号、名称、批号、重量、生产厂名及生产日期。
5.2产品在存放时应保持通风、干燥，防止日光直接照射，温度在0～40℃的仓库中。5.3产品在运输时，应防止雨淋、日光曝晒，防止受冻。由于产品含有较多水分，难于燃烧，所以有关其453

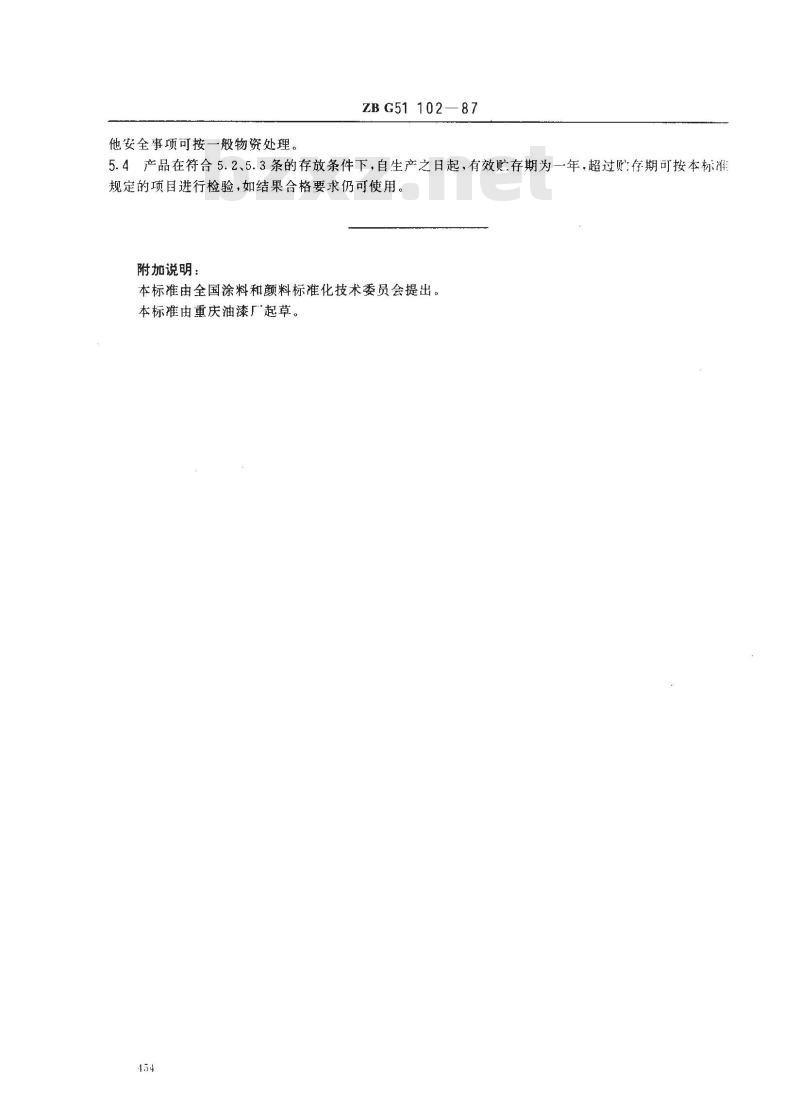

他安全事项可按一般物资处理。ZBG51102—87
5.4产品在符合5.2、5.3条的存放条件下，自生产之日起，有效贮存期为1一年，超过存期可按本标准
规定的项目进行检验，如结果合格要求仍可使用。附加说明：
本标准由全国涂料和颜料标准化技术委员会提出。本标准由重庆油漆厂起草。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
