【航空工业行业标准(HB)】 O形橡胶密封圈 尺寸公差

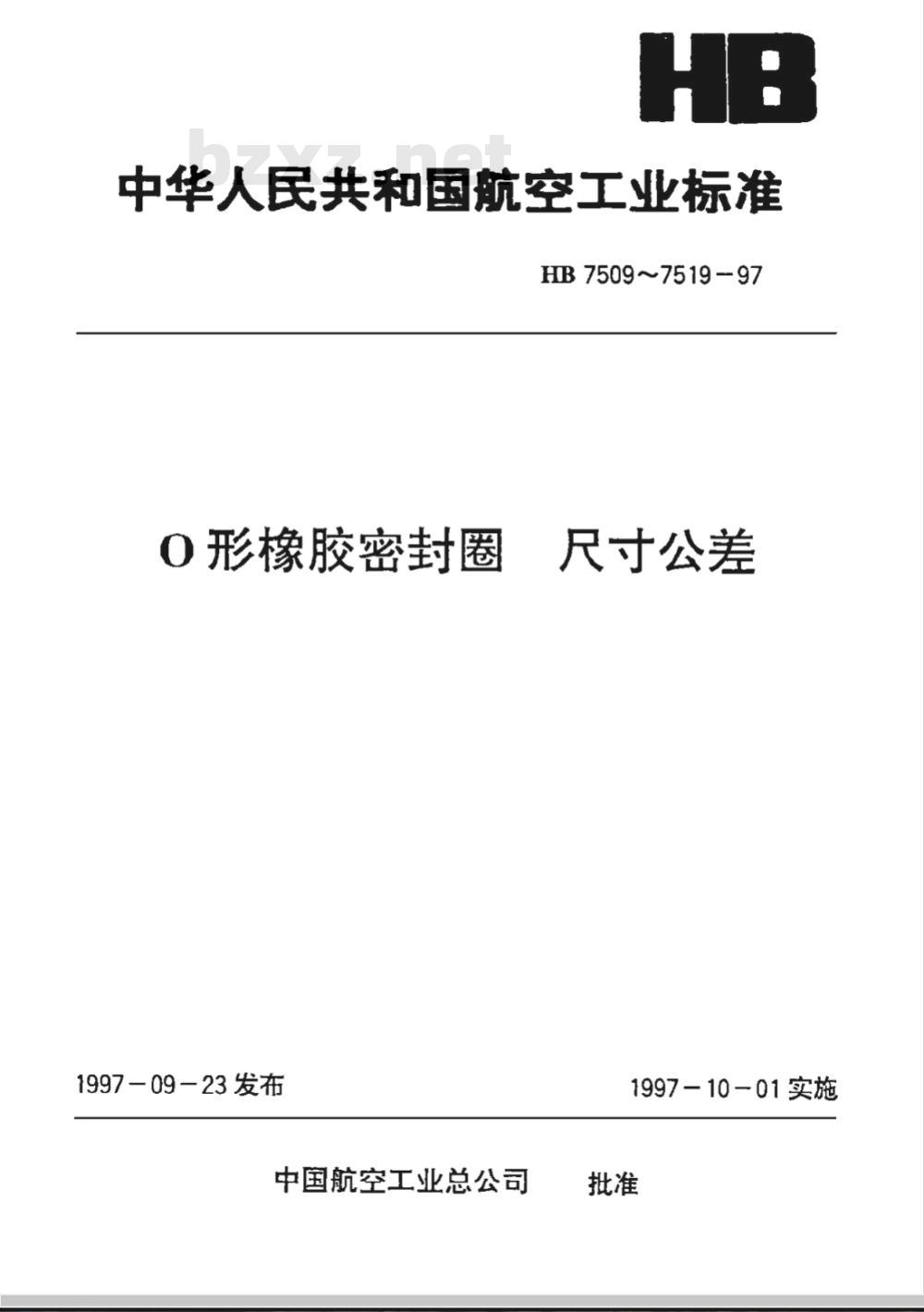

中华人民共和国航空工业标准
HB7509～7519-97
O形橡胶密封圈
1997-09-23发布
中国航空工业总公司
尺寸公差
1997-10-01实施
中华人民共和国航空工业标准
0形橡胶密封圈
尺寸公差
HB7509~7519-97

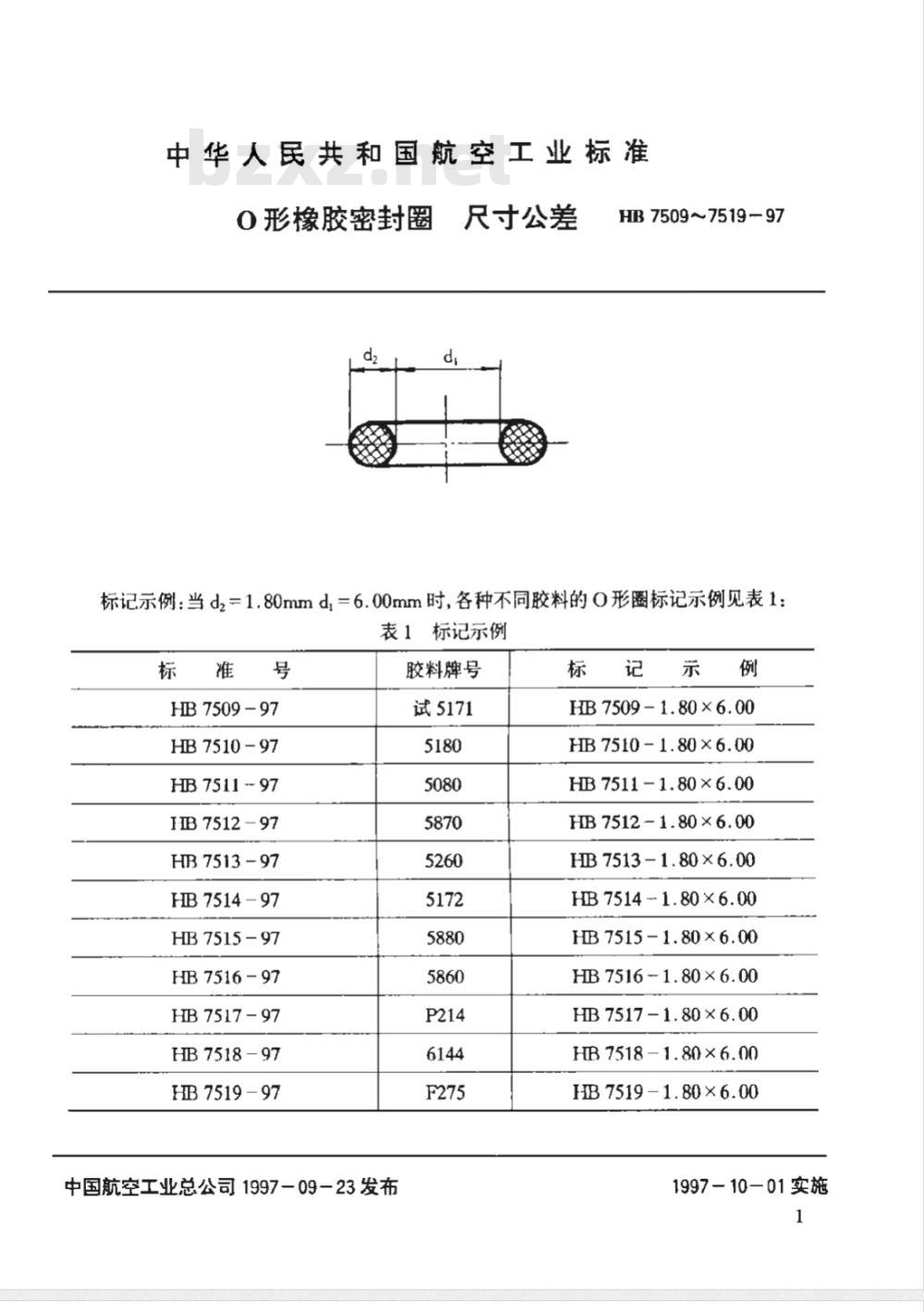

标记示例：当dz=1.80mmd,=6.00mm时，各种不同胶料的0形圈标记示例见表1：表1标记示例
HB7509-97
HB 7510-97
HB 7511 97
IB7512-97
HB 7513 -97
HB7514-97
HB7515-97
HB 7516-97
HB 7517-97
HB7518-97
HB7519-97
中国航空工业总公司1997-09-23发布胶料牌号
试5171
HB 7509-1.80×6.00
HB7510-1.80×6.00
HB7511-1.80×6.00
HB7512-1.80×6.00
HB 7513 -1.80 × 6. 00
HB7514-1.80×6.00
HB7515-1.80×6.00
HB 7516 - 1. 80 × 6. 00
HB 7517 -1. 80 × 6. 00
HB 7518 -1. 80 × 6. 00
HB 7519-1.80 × 6. 00
1997-10-01实施
HB7509~7519-97

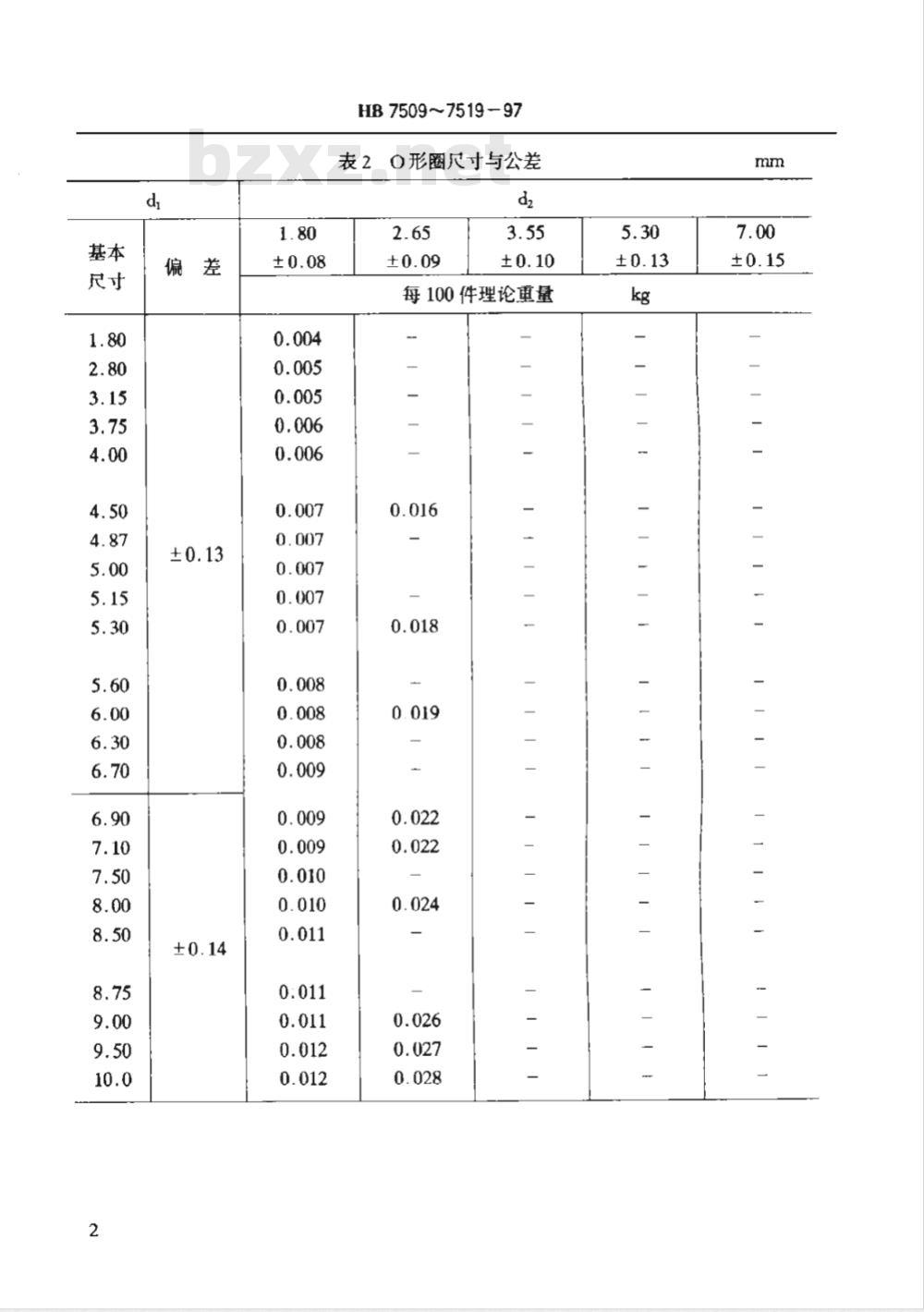

表20形圈尺寸与公差
每100件理论重量
HB75097519-97

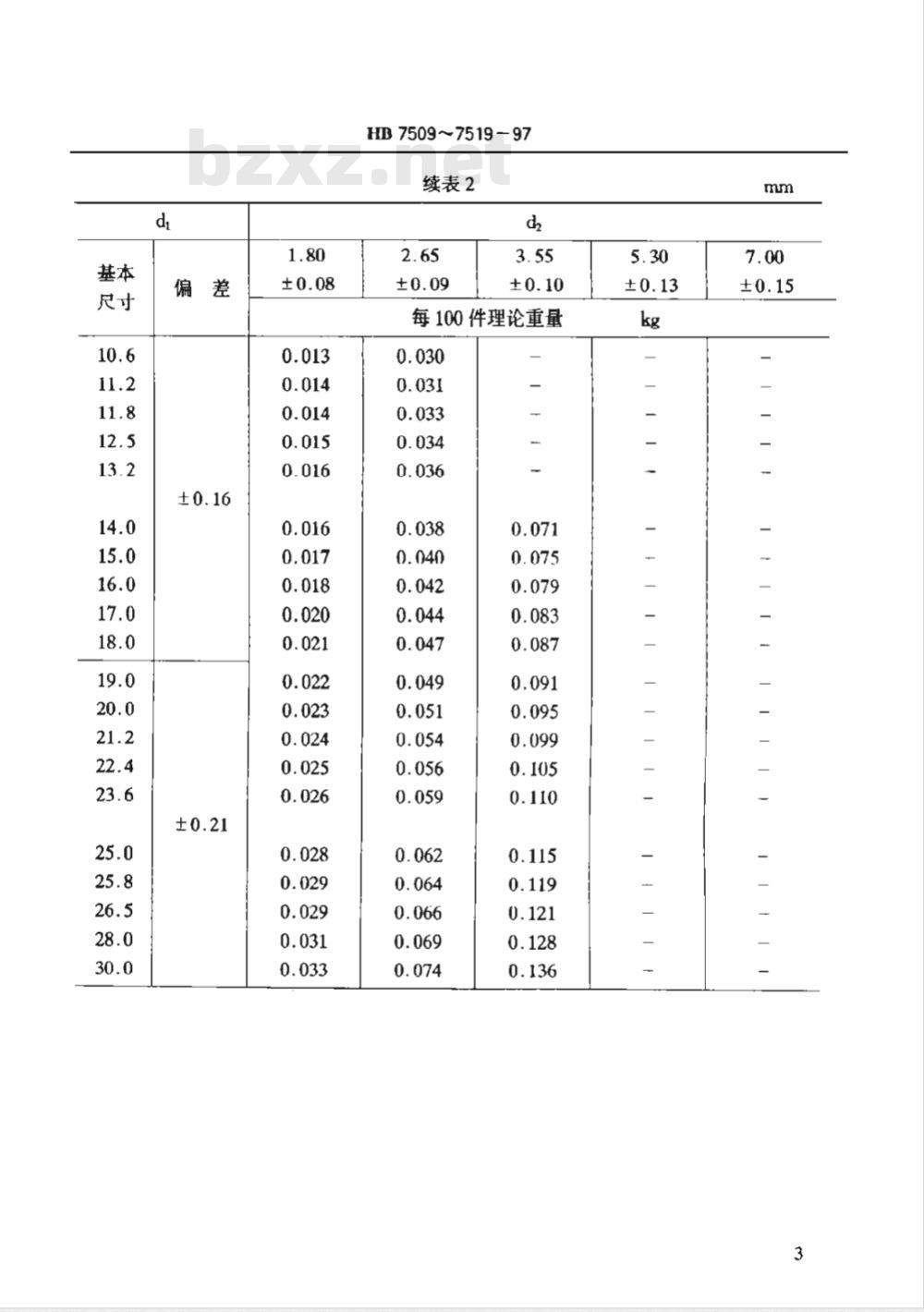

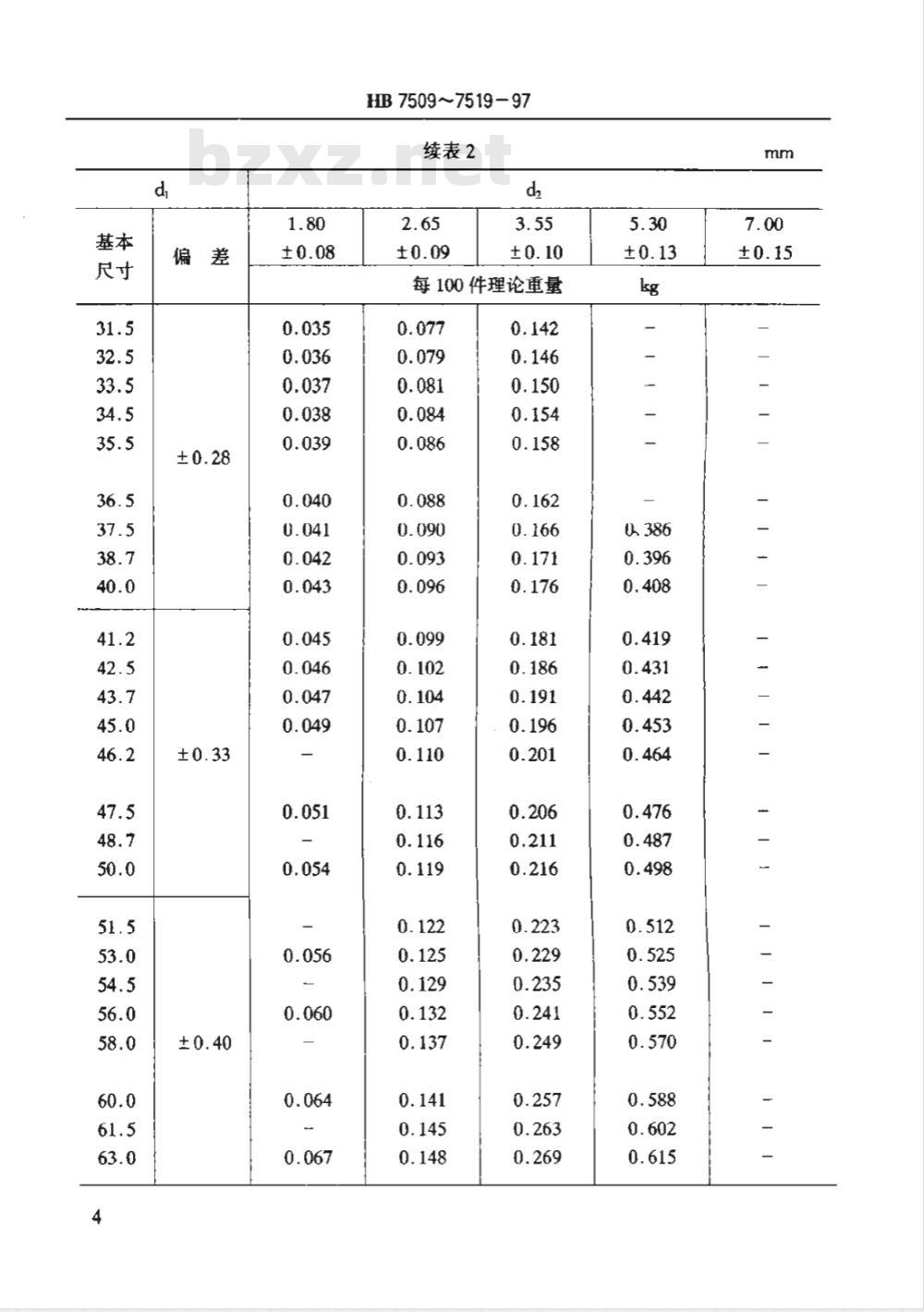

续表2
每100件理论重量
HB7509~7519-97
续表2
每100件理论重量
HB7509~7519-97
续表2
每100件理论重量
HB7509~7519-97
续表2
每100件理论重量
HB75097519-97
续表2
每100件理论重量
HB75097519-97
续表2
每100件理论重量
注：①表中列出的每100件0形图理论重量是按橡胶比重1.3g/cm2计算的近似值③表中列出的○形图尺寸为硫化后的尺寸，对0形圈有浸油要求的产品选用本标准时.允许各单位制定相应的补充规定。
表30形圈的橡胶材料
胶料牌号
试5171
工作条件
工作介质
液压油
甘油酒精混合液
仪表油
YH-10 液压油
甘油酒精混合液
工作温度
- 60~ + 100
-45~+100
-60～+100
-45~+100
邵尔A
77 ± 5
材料标准
GJB250A
HG 6-407
胶料牌号
HB7509~7519-97
续表3
工作条件
工作介
煤油、汽油
变压器油
甘油酒精混合液
煤油、汽油
空气、水
20号航空润滑油
8号喷气机润滑油
甘油酒精混合液
液压油
液压油
YH -12 液压油
燃油、滑油
空气、臭氧
电场、滑油
液压油
滑油、燃油
江作温度
-55~+100
-50~+100
-30～+100
-30+130Www.bzxZ.net
-50~+100
- 45～+100
-60~+150
~50～ +150
- 55~ +100
短时+150
- 45～ +130
短时+180
-60～+250
-25～+250
邵尔A
77 ±5
73 ± 5
80 ±5
62 ±5
材料标准
HG6-407
HG6-407
HG6-407
GJB250A
GJB250A
HG 6 - 407
75~85|Q/XXY-101
GJB227A
GJB251
适用于动态密封
适用于静态密封
仅用于空气系
统的静态密封。
适用于滑油系
统动态密封和高温
部位的静态密封。
技术要求
HB7509~7519-97
0形圈工作压力不大于21MPa。
O形圈的橡胶材料应符合相应的材料标准规定。O形圈模具型腔表面粗糙度应不低于0O形圈制品的表面质量应符合HB7521规定。O形圈制品的标志、包装、运输、贮存按GB/T5721规定。附加说明：
本标推由航空工业总公司301所提出。本标准由114厂、172厂、601所、301所负责起草。本标准主要起草人：张平安、王林寿、曲爱民、许广吉、孙忠志、张希斌。10
