【其他行业标准】 混凝土结构工程施工规程

DG/TJ08-020-2005
上海市建设工程标准定额管理总站上海市新闻出版局内部资料准印证2005年第207号

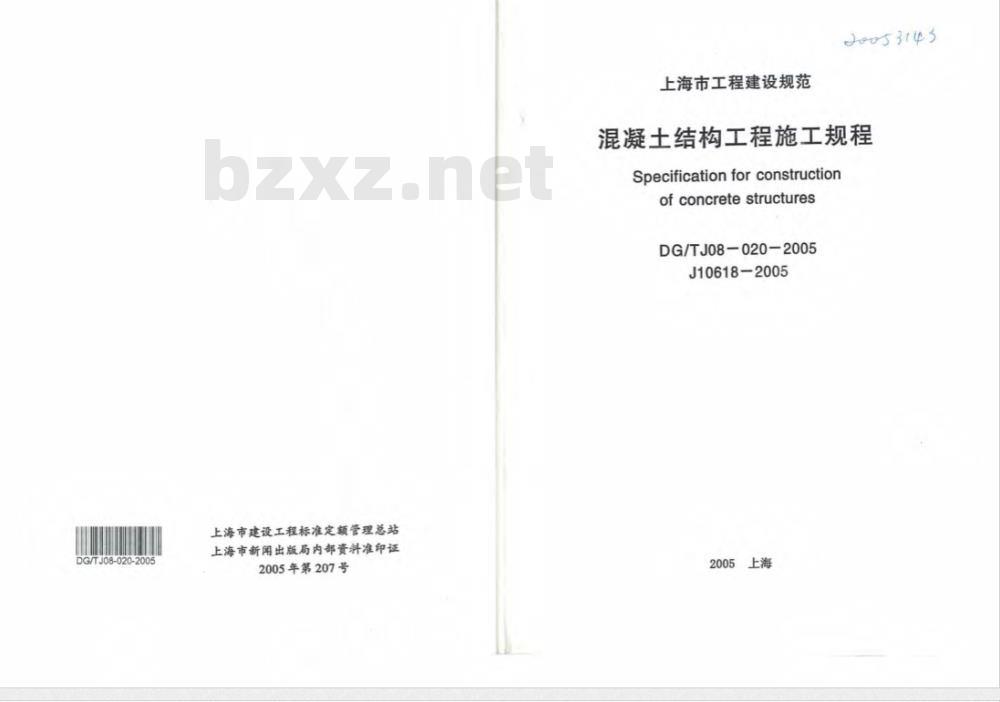

上海市工程建设规范
混凝土结构工程施工规程
Specificationforconstructionofconcretestructures
DG/TJ08-020-2005
J10618-2005
2005上海

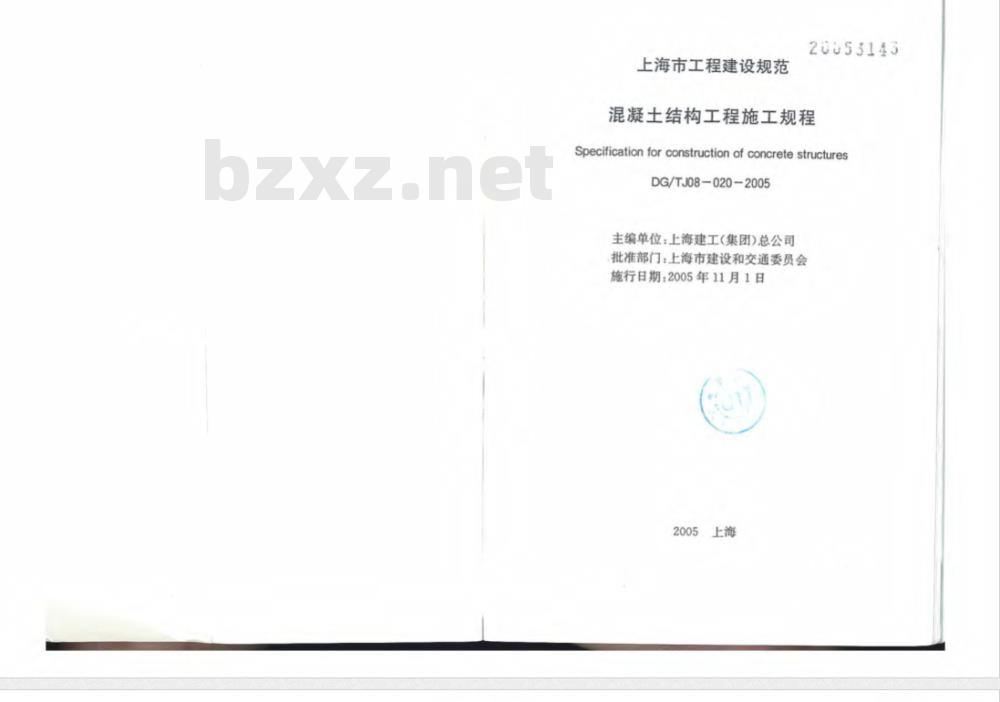

上海市工程建设规范
20553143
混凝土结构工程施工规程
Specification for construction of concrete structuresDG/TJ08-020-2005
主编单位：上海建工(集团)总公司批准部门：上海市建设和交通委员会施行日期：2005年11月1日
2005上海

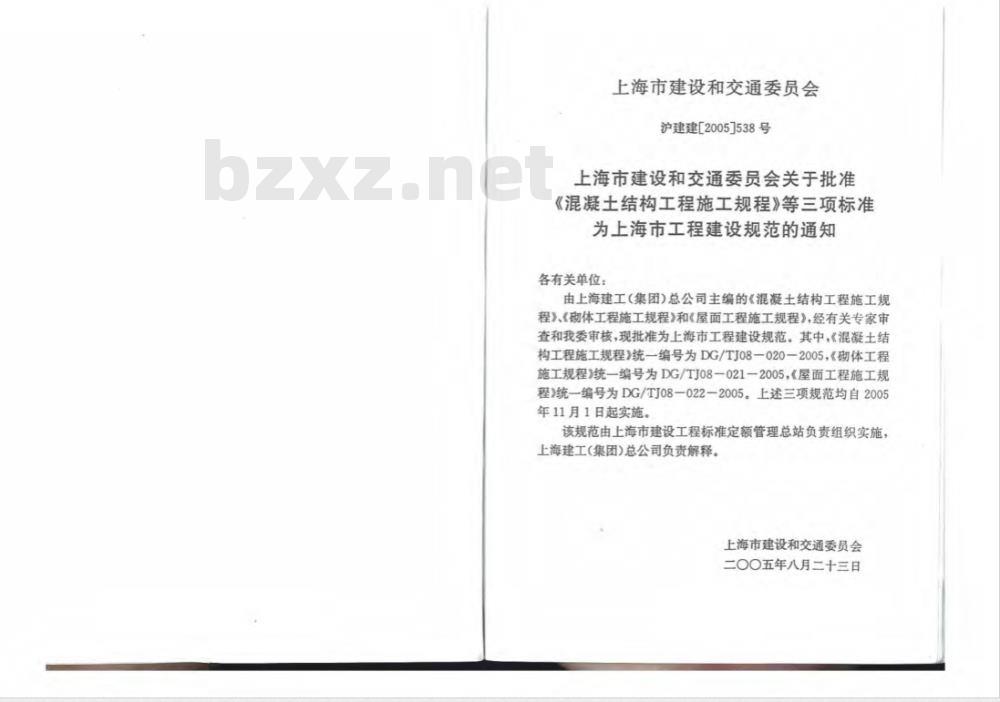

上海市建设和交通委员会
沪建建[2005]538号
上海市建设和交通委员会关于批准《混凝土结构工程施工规程》等三项标准为上海市工程建设规范的通知
各有关单位：
由上海建工（集团）总公司主编的《混凝土结构工程施工规程》、《砌体工程施工规程》和《屋面工程施工规程》，经有关专家审查和我委审核，现批准为上海市工程建设规范。其中，《混凝土结构工程施工规程》统一编号为DG/TJ08一020一2005，《砌体工程施工规程》统一编号为DG/TJ08一021一2005，《屋面工程施工规程》统一编号为DG/TJ08一022一2005。上述三项规范均自2005年11月1日起实施。
该规范由上海市建设工程标准定额管理总站负责组织实施，上海建工(集团)总公司负责解释。上海市建设和交通委员会
二OO五年八月二十三日

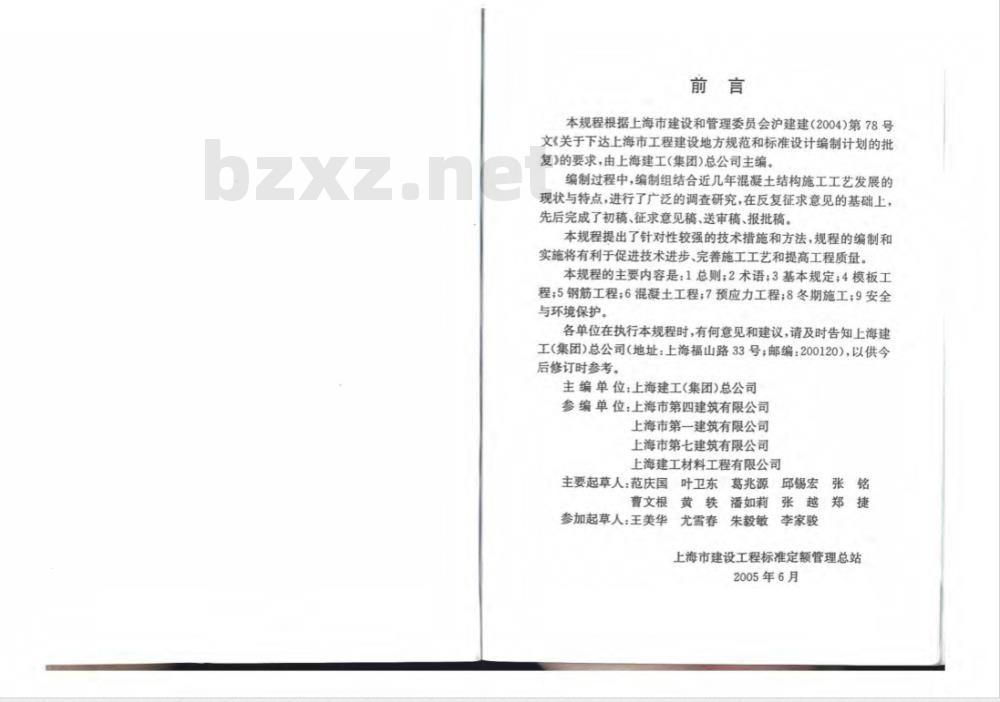

本规程根据上海市建设和管理委员会沪建建（2004)第78号文《关于下达上海市工程建设地方规范和标准设计编制计划的批复》的要求，由上海建工（集团)总公司主编。编制过程中，编制组结合近几年混凝土结构施工工艺发展的现状与特点，进行了广泛的调查研究，在反复征求意见的基础上，先后完成了初稿、征求意见稿、送审稿、报批稿。本规程提出了针对性较强的技术措施和方法，规程的编制和实施将有利于促进技术进步、完善施工工艺和提高工程质量。本规程的主要内容是：1总则；2术语；3基本规定；4模板工程；5钢筋工程；6混凝土工程；7预应力工程；8冬期施工；9安全与环境保护
各单位在执行本规程时，有何意见和建议，请及时告知上海建工（集团）总公司（地址：上海福山路33号；邮编：200120），以供今后修订时参考。
主编单位：上海建工(集团)总公司参编单位：上海市第四建筑有限公司上海市第一建筑有限公司
上海市第七建筑有限公司
上海建工材料工程有限公司
主要起草人：范庆国
叶卫东葛兆源
邱锡宏张铭
曹文根
潘如莉
参加起草人：王美华
尤雪春
朱毅敏
李家骏
上海市建设工程标准定额管理总站2005年6月
7.5施加预应力·
7.6预应力孔道灌浆
8冬期施工.
9安全与环境保护..
附录A
普通模板及其支架荷载标准值及分项系数附录B
附录C
附录D
钢筋机械连接接头性能等级及应用纵向受力钢筋的最小搭接长度
本规程用词说明
1.0.1为了加强对建筑工程施工过程的管理，使混凝土结构工程的各施工过程处于有序的受控状态，保证施工质量，制定本规程。1.0.2本规程适用于建筑工程的混凝土结构施工，不适用于特种混凝土结构施工。
1.0.3混凝土结构施工质量要求应按现行标准《建筑工程施工质量验收统一标准》(GB50300)和《混凝土结构工程施工质量验收规范》(GB50204)执行
1.0.4混凝土结构工程施工除执行本规程外，应符合有关现行标准的规定。
2术语
2.0.1普通混凝土ordinaryconcrete干密度为2000～2800kg/m的水泥混凝土2.0.2大体积混凝土massconcrete混凝土结构物实体最小尺寸不小于1m，且预计会因水泥水化热引起混凝土内外温差过大而导致裂缝的混凝土。2.0.3高强混凝土high-strengthconcrete强度等级为C50及其以上的混凝土。2.0.4混凝土结构concretestructure以混凝土为主制成的结构，包括索混凝土结构、钢筋混凝土结构和预应力混凝土结构等。
2.0.5现浇结构cast-in-situconcretestructure系现浇混凝土结构的简称，是指在现场支模并整体浇筑而成的混凝土结构。
2.0.6结构缝structuraljoint
系指为避免温度胀缩、地基沉降和地震碰撞等而在相邻两建筑物或建筑物两部分之间设置的伸缩缝、沉降缝和防震缝的总称。2.0.7施工缝constructionjoint在混凝土浇筑过程中，因设计要求或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。2.0.8钢筋机械连接rebarmechanicalsplicing通过钢筋与连接件的机械咬合作用，将一根钢筋中的力传递至另一根钢筋的连接方法。
2.0.9接头抗拉强度tensilestrengthofsplicing接头试件在拉伸试验过程中所达到的最大拉应力值。2.0.10粉煤灰flyash
从燃煤火力发电厂的烟道中用吸尘器收集的粉尘，作为混凝土的掺和料。
2.0.11粒化高炉矿渣微粉groundgranulatedblast furnaceslag粒化高炉矿渣经干燥、粉磨达到规定细度的粉体，简称矿渣微粉。
2.0.12硅粉silicafume
或称硅灰，是硅铁合金生产过程中的副产品，含有活性无定形二氧化硅（SiO）90%以上的超细粉末。2.0.13预应力筋prestressingtendon用于混凝土结构构件中施加预应力的钢丝和钢绞线的总称。2.0.14锚具anchorage
在后张预应力混凝土结构或构件中，为保持预应力筋的拉力并将其传递到混凝土上所用的永久性锚固装置。2.0.15夹具grip
在先张法预应力混凝土构件施工时，为保持预应力筋的拉力并将其固定在生产台座或设备上的临时性锚固装置；在后张法预应力混凝土结构或构件施工时，在张拉千斤顶或设备上夹持预应力筋的临时性错固装置。
2.0.16混凝土受冻临界强度criticalstrengthinfrostresistanceof concrete
冬期浇筑的混凝土在受冻以前必须达到的最低强度。3
3基本规定
3.0.1混凝土结构施工现场管理应有健全的管理体系、管理制度。
3.0.2混凝土结构施工前应掌握施工图中的有关技术要求及细部构造，并编制混凝土结构工程的施工方案，结构缝、施工缝等特殊部位应制订专项技术措施。在每一个分项工程施工前，应向施工班组进行技术交底。
3.0.3混凝土结构所采用的材料必须是合格产品，并应符合设计、施工方案及技术措施的要求。3.0.4施工过程中必须确保各项技术措施落实到位，各工序控制点的技术参数应符合规范和设计要求。3.0.5混凝土结构施工过程中，应按现行有关标准的规定，对涉及到结构安全的材料、试件、施工工艺进行见证检测。3.0.6混凝土结构工程的产品应采取有效的保护措施。4
4模板工程
一般规定
4.1.1模板工程施工前，应根据施工图及施工设备和材料供应等现场条件，编制模板工程专项施工方案。4.1.2模板及其支架应根据工程结构形式、荷载、地基土类别、施工设备和材料供应等务件进行设计。模板及其支架在满足受力要求前提下，应构造简单、装拆灵活、受力状态明确便于钢筋的绑扎和安装，并应符合混凝土的浇筑及养护等工艺要求。4.1.3模板及其支架应具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。模板及其支架应保证结构和构件各部分形状、尺寸和相互位置的正确。4.1.4清水混凝土工程及装饰混凝土工程所使用的模板，应满足设计要求的效果。
4.1.5在浇筑混凝土之前，应对模板工程进行验收。装拆模板和
浇筑混凝土时，应对模板及其支架进行监护。4.1.6模板及其支架拆除的顺序应按模板方案执行4.2材料要求
模板的材料宜选用钢材、木材、胶合板等，模板支架的材料4.2.1
宜选用钢材。材料的材质应符合有关标准的规定
木材应选用质地坚硬、无腐朽的松木和杉木年等，且不宜低于
等材，含水率应低于25%，不得采用有脆性、严重扭曲和受潮后容易变形的木材。
竹(木)胶合板应边角整齐、表面光滑、防水、耐磨、耐酸碱，不得有脱胶空鼓。其质量应符合《混凝土模板用胶合板》（GB/5
T17656)、《胶合板胶合强度的测定》(GB/T9846.12)的有关规定。不得选用以尿醛树脂胶作为胶合材料的胶合板。模板所用钢材应有出厂合格证，并按有关现行标准验收。4.2.2组合钢模板应符合下列要求：1钢模板应具有足够的刚度和强度。平面模板在规定荷载作用下的刚度和强度应符合《组合钢模板技术规范》(GB50214)的有关规定；
2组合钢模板成品应进行质量检验，其质量标准应符合《组合钢模板技术规范》(GB50214)的有关规定。4.2.3模板运输、存放过程中应采取措施，防止其变形、受损。存放模板的场地应坚实、无积水。4.3模板设计
4.3.1模板设计应包括选型、选材、荷载计算、结构设计和模板施工图设计。各项设计的内容和详尽程度，可根据工程的具体情况和施工条件确定。
4.3.2模板选型、选材应根据工程的结构形式、荷载、地基土类别、施工设备和材料供应等条件进行确定，并宜采用新材料和新型模板体系。
4.3.3计算模板及其支架的荷载，应分为荷载标准值和荷载设计值，设计值为标准值乘以相应的荷载分项系数。模板及其支架的设计应考虑下列各项荷载：
1模板及其支架自重；
2新浇混凝土自重；
3钢筋自重；
4施工人员及施工设备荷载；
振捣混凝土时产生的荷载；
6新浇筑混凝土对模板侧面的压力；6
7倾倒混凝土时产生的荷载。
参与模板及其支架荷载效应组合的各项荷载应符合表4.3.3的规定，荷载效应的组合应符合有关标准的规定，荷载标准值及分项系数可按本规程附录A采用。
表4.3.3荷载组合
平板及薄壳的模板及支架
梁和拱模板的底板及支架免费标准下载网bzxz
梁、拱、柱（边长≤300mm）、墙（厚100mm）的侧面模板大体积结构、柱（动长>300mm）、墙（厚>100mm）的侧面模板4.3.4模板验算应符合下列要求：参与组合的荷载项
计算承载能力
1+2+3+4
1+2+3+5
验算刷度
1模板及其支架验算应包括强度、刚度及稳定性验算；支架地基应进行承载力和沉降计算；2当验算模板及其支架的刚度时，其最大变形值不得超过下列允许值：
1）对结构表面外露（不做装修）的模板，为模板构件计算跨度的1/400；
2）对结构表面隐蔽（做装修)的模板，为模板构件计算跨度的1/250；
3）支架的压缩变形值或弹性度，为相应的结构计算跨度的1/1000。
3当验算模板及支架在自重和风荷载作用下的抗倾覆稳定性时，应符合有关的专门规定。4.3.5模板施工图设计应符合下列规定：7
1模板排列图、剖面图、节点图中应标明对拉螺栓、围擦、搁：栅、模板连接件等的布置及规格：2模板支架应根据其承受的结构荷载情况进行设计，并绘制支架布置图。
4.4模板安装
4.4.1模板应按配模图拼装，墙、柱与梁、板同时施工时，应先支设墙、柱模板，调整固定后，再架设梁、板模板。4.4.2竖向结构模板的支承面应找平。4.4.3当梁板跨度不少于4m时，模板应按设计要求起拱；如设计无要求，起拱高度宜为跨度的1/1000～3/1000。4.4.4模板拼缝应严密、不漏浆；模板配件安装不得遗漏。4.4.5模板与混凝土的接触面应清理干净，并涂刷对结构性能或装饰层结合面无影响的脱模剂。4.4.6大模板应按编号和规定的程序安装。吊装方式应由模板的形状和大小决定，异形模板宜采用专用吊具吊装。模板吊装前应进行试吊，吊装过程中严禁模板面与坚硬物体摩擦、碰撞，并应保证模板在安装过程中的稳定。4.4.7模板支架安装应符合以下规定：1模板的支架系统应严格按施工方案布置；2支架立柱布置应上下对齐、纵横一致，支架的纵横间距应根据计算确定，支架在高度方向所设的水平撑与剪刀撑应按构造与稳定性要求布置；模板支架的构造应按《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130）和《钢管扣件水平模板的支撑系统安全技术规程》(DG/TJ08一016)中的有关规定执行；3支架的基底如为索土面时，应根据上部荷载，通过计算确定地基处理的要求；经处理的地基应满足承载及沉降控制的要求，并用统长垫板扩大承载面积以防止下沉，并且做好排水措施；8
4多层及高层建筑中，应采取分层分段支模的方法。安装上层模板及其支架时，下层楼板应具有承受上层荷载的承载能力或加设顶撑；上层模板支架的立柱应对准下层模板支架的立柱，并铺设垫板；
5采用悬吊模板、桁架支模方式时，其支撑结构的承载能力和刚度应符合要求。
4.4.8预制构件模板安装应符合下列规定：1现场预制构件模板应根据方案，严格按构件布置图布置。地基应夯实或压实，不致由于下雨等因素使地基下沉，造成构件变形；
2侧模上下口应有围棕上口用斜撑固定，必要时再加钢夹具紧固；
3构件的几何尺寸、牛腿标高、预埋件等应检查复核后才能浇筑混凝土。
4.4.9后浇带、施工缝的模板应按模板设计图纸设置。固定在模板上的预埋件和预留孔洞均不得遗漏，安装必4.4.10
须牢固，位置准确，其允许偏差应符合表4.10的规定
表4.4:10
预理件和预留孔洞的允许偏差
预理钢板中心线位置
预理行、预留礼中线位置
预理螺栓
预留润
中心线位置
外露长度
中心线位置
允许偏差（mm）
4.4.11现浇结构模板安装的允许偏差，应符合表4.4.11的规定。
现浇结构模板安装的允许偏差
表4.4.11
轴线位置
底模上表面标高
截面内部尺寸
层商垂直度
桂、墙、梁
相邻两板表面高低差
表面平整（2m长度）
允许偏差（mm）
预制构件模板安装的允许偏差，应符合表4.4.12的规4.4.12
高(际)度
侧向弯曲
对角线差
设计起拱
2预制构件模板安装的允许偏差
表4.4.12
板、桑
薄酸梁、桁架
板、填板
梁、薄皮梁、桁架、柱
梁、酶胶架、桁架、柱
梁、板、柱
墙板、薄腹梁、桁架
板的表面平整度
相邻两板表面高低差
板、墙板
薄胶梁、桁架、架
注：1为构件长度(mm）
允许偏差（mm）
1/1000且≤15
L/1500且15
L/1500
4.5模板拆除
4.5.1现浇结构的模板及其支架拆除时，混凝土强度应符合设计要求，当设计无具体要求时，应符合下列规定：1侧模拆除时的混凝土强度，应能保证其表面及棱角不受损伤；
2底模及支架拆除时的混凝土强度应符合表4.5.1的规定。表4.5.1底模拆除时的混凝土强度要求构件类型
桑、拱、壳
悬臂构件
构件跨度（m）
达到设计的混凝土立方体抗压
强度标准值的百分率(%)
≥100
4.5.2预制构件模板拆除时的混凝土强度应符合设计要求，当设计无具体要求时，应符合下列规定：1侧模拆除时的混凝土强度，应能够保证构件不变形、棱角完整不受损伤；
2芯模和预留孔洞内模拆除时的混凝土强度，应保证构件和孔洞表面不发生陷和裂缝；
3底模当构件跨度不大于4m时，在混凝土强度符合设计混凝土强度标准值的50%的要求后，方可拆除；当构件跨度大于4m时，在混凝土强度符合设计的混凝土强度标准值的75%的要求后，方可拆除。
4.5.3模板及其支架的拆除时间和顺序应事先在施工技术方案中确定，拆模应按拆模顺序进行，应是后支的先拆，先支的后拆；先拆非承重部分，后拆承重部分
定的拆模方案执行。
重大复杂的模板拆除，应按专门制4.5.4多、高层建筑水平结构底模及其支架的拆除，应根据由上层支架传至该楼层的荷载和该层混凝土的实际强度，经验算确定。4.5.5后张法预应力结构构件，侧模宜在预应力张拉前拆除；当设计无具体要求时，底模及支架应在结构构件建立预应力之后拆除。
4.5.6后浇带部位模板及支架的拆除应按设计要求及施工方案执行。
4.5.7采取早拆模体系时，应经设计确认配筋满足早拆模要求；早拆的模板及其支架应与保留的支撑立柱分离，并能明确区分；保留的支撑立柱应能保证其自身的稳定。4.5.8拆除模板时不应乱敲硬撬，不得用力过猛，不得损伤混凝土。高处模板拆除后，不得抛挪，不应对楼层形成冲击荷载，注意保护模板。
4.5.9拆除的模板和支架宜分散堆放，并及时清运，不应集中堆放在楼层上对楼层形成集中荷载。将模板清理干净，板面涂刷隔离剂，分类堆放整齐，以利重复使用。4.5.10已拆除模板及其支架的结构，在混凝土强度符合设计混凝土强度等级的要求后，方可承受全部使用荷载；当施工所产生的荷载效应比使用荷载的效应更为不利时，应经过核算，加设临时支撑。
