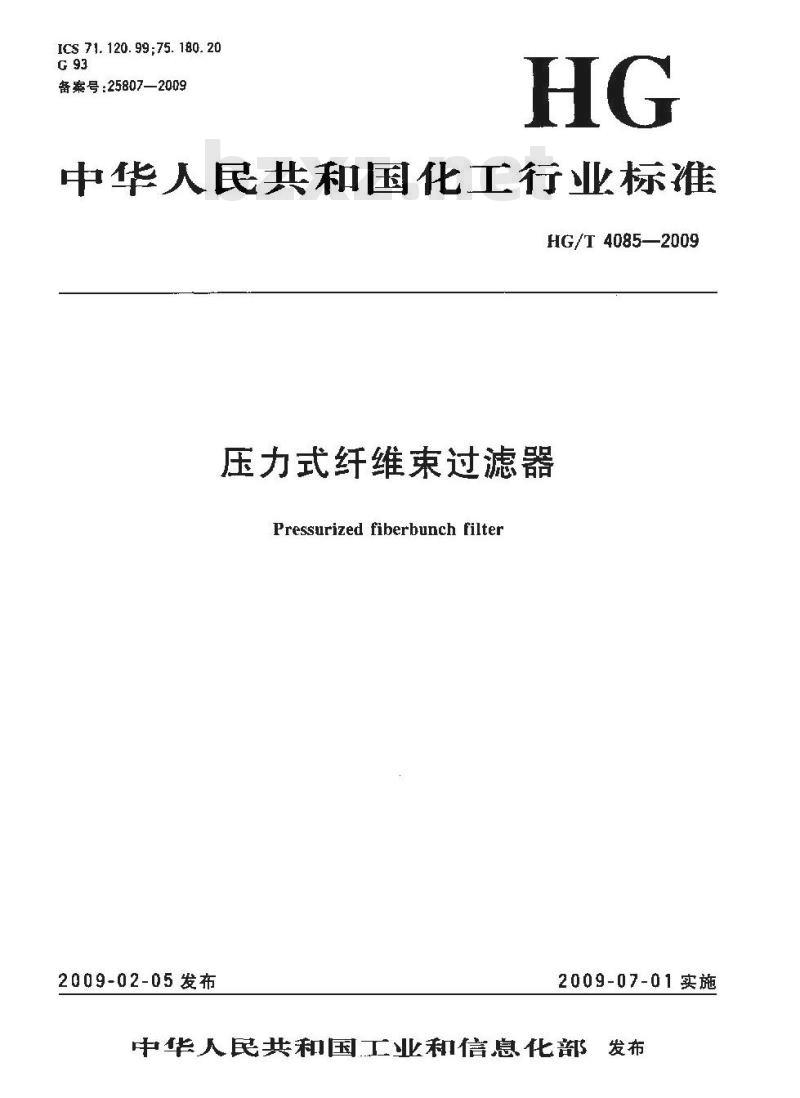

【化工行业标准(HG)】 压力式纤维束过滤器

ICS71.120.99;75.180.20
备案号：25807-2009
中华人民共和国化工行业标准
HG/T 4085—2009
压力式纤维束过滤器
Pressurized fiberbunch filter2009-02-05发布
2009-07-01实施

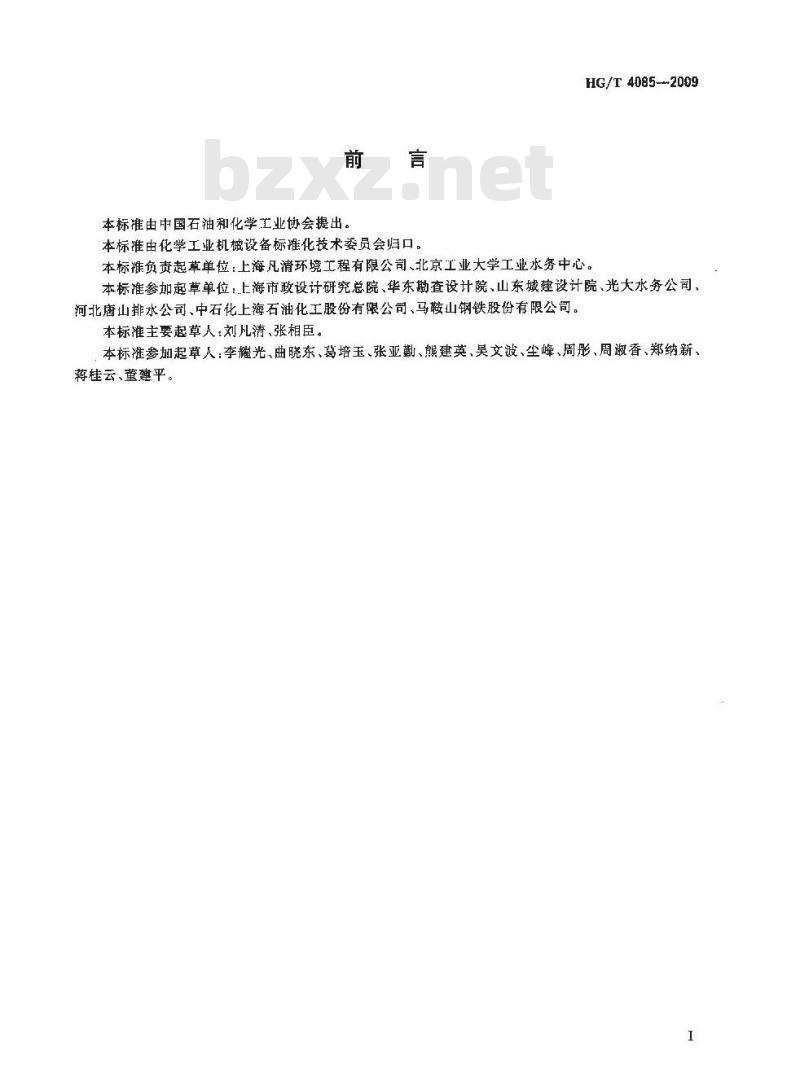

中华人民共和国工业和信息化部发布前言
本标准由中国石油和化学工业协会提出。本标准由化学工业机械设备标摊化技术委员会归口。HG/T4085-2009
本标准负责起草单位：上海凡清环境工程有限公司、北京工业大学工业水务中心。本标准参加起草单位：上海市政设计研究总院、华东勘查设计院、山东城建设计院、光大水务公司、河北盾山排水公司、中石化上海石油化工股份有限公司、马鞍山钢铁股份有限公司。本标准主要起草人：刘凡清、张相臣。本标准参灿起草人：李耀光、曲晓东、葛培玉、张亚勤、熊建英、昊文波、尘峰、周彤、周淑香、郑纳新、蒋桂云、董建平。
合耳献伴网httn
1范围
压力式纤维束过滤器，
HG/T 4085—2009
本标推规定了压力式纤维束过滤器（以下简称过滤器）的术语和定义、分类与命名及参数、要求、检验方法、检验规则、标志，包装、运输和贮存。本标准适用于以纤维束为滤元，去除水中悬浮物所采用的压力式纤维束过滤器，对于重力式纤维束过滤器和去除水中其他杂质（有机物、硅、铁、锰等）时，可参照本标准执行。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本·凡是不注日期的引用文件，其最新版本适用于本标推。GB3838地表水环境质景标准
GB5749生活饮用水卫生标准
GB/T5750生活饮用水标准检验方法GB/T11901水质悬浮物的测定重量法GB/T13306标牌
GB/T13922.1水处理设备性能试验总则GB/T13922.3水处理设备性能试验过滤设备GB/T 14848地下水质量标准
GB 17051二次供水设施卫生规范GB/T17218饮用水化学处理剂卫生安全性评价GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB50013室外给水设计规范
GB 50014室外排水设计规范
FZ/T54001两纶BCF丝
JB/T2932
水处理设备技术茶件
JB/T9667
水处理设备型号编制方法
3术语和定义
下列术语和定义适用于本标准。3. 1
纤维束过滤器 fiberbunch filter指采用束状纤维软填料（经特殊处理）作为过滤介质的滤元，并由纤维密度调节装置等部件组成的过滤器。
混凝 coagalation
指为了消除胶体题粒间的排斥力或破坏其亲水性，使颗粒易于相互接触而吸附的过程。3.3
过滤filtration
食品伙伴欧
HG/T 4085—2009

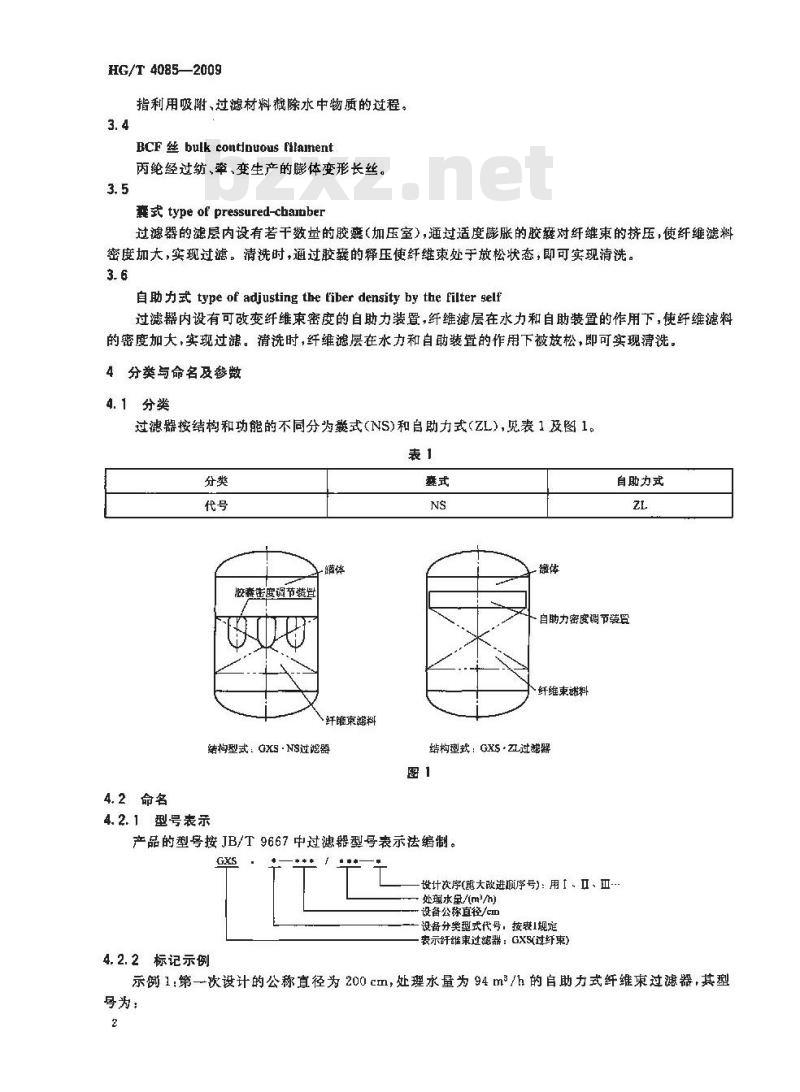

指利用吸附、过滤材料截除水中物质的过程。3.4
BCF 丝 bulk continuous fllament丙纶经过纺、牵、变生产的膨体变形长丝。3.5
囊式 type of pressured-cbatber过滤器的滤层内设有若干数量的胶愛(加压室），通过适度膨胀的胶囊对纤维束的挤压，使纤维滤料密度加大，实现过滤。清洗时，通过胶囊的释压使纤维策处于放松状态，即可实现清洗。3.6
自助 力式 type of adjusting the tiber density by the filter self过滤器内设有可改变纤维束密度的自助力装置，纤维滤层在水力自助装置的作用下，使纤维滤料的密度加大，实现过滤。清洗时，纤维滤层在水力和自助装置的作用下被放松，即可实现清洗。4分类与命名及参数
4.1分类
过滤器按结构和功能的不同分为式(NS)和自助力式(ZL),见表1及图1表1
胶磨密度调节装栏
纤羅东滤料
结构型式：GXS·NS过滤器
4.2命名
4.2.1型号表示
自助力式
自助力密度调节装受
纤维束越
结构型式：GXS·ZL过滤器
产品的型号按JB/T9667中过滤器型号表示法编制。GXS
设计次序(大改进顺序号)：用、Ⅱ、处理水虽/(m/h)
设备公称直径/cm
设备分类型式代号，按表1规定
表示纤继束过滤器：GXS(过纤束)4.2.2标记示例
示例1：第一次设计的公称直径为200cm，处理水量为94m/h的自助力式纤维束过滤器，其型号为：
合品伙伴网ht
GXS·ZL一200/94纤维束过滤器（第次设计序号I省略）HG/T4085--2009

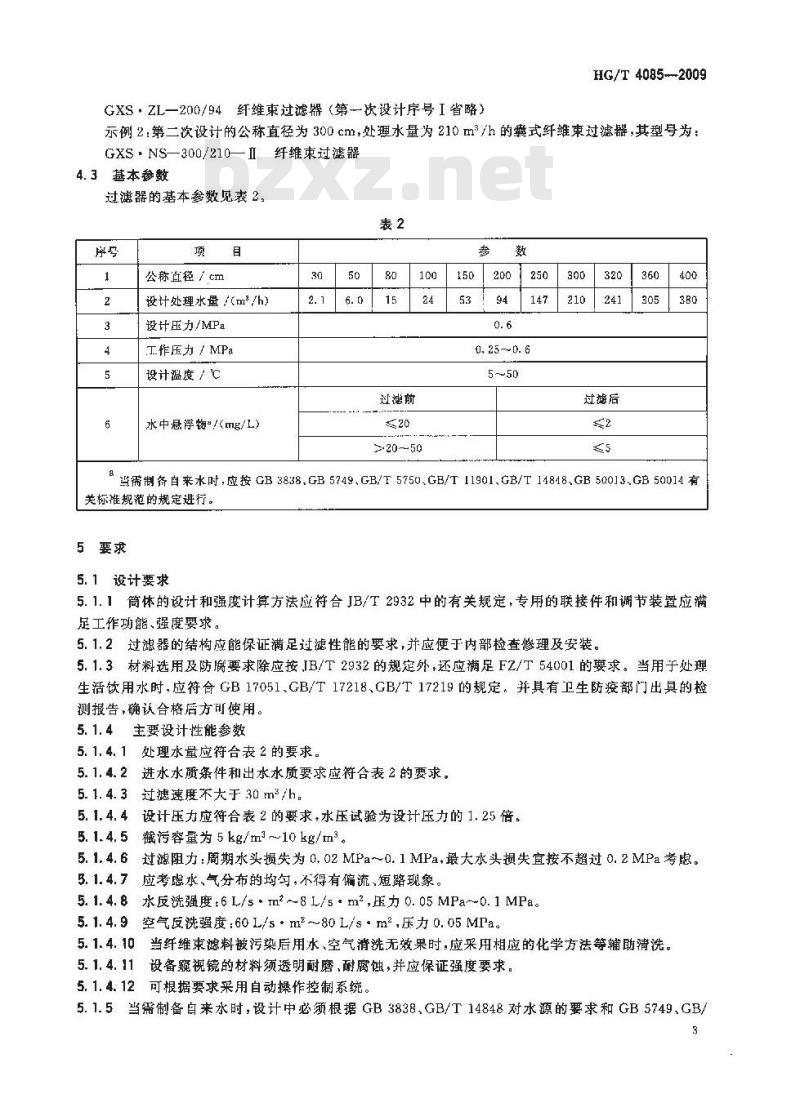

示例2：第二次设计的公称直径为300cm，处理水量为210m/h的囊式纤维束过滤器，其型号为：GXS·NS—300/210—Ⅱ纤维束过滤器4.3基本参数
过滤器的基本参数见表 2.
公称径7cm
设计处理水量(m°/h)
设计压力/MPa
工作压力/ MPa
设计温度 7 ℃
水中悬浮物\/(mg/L)
过滤前
>·20～50
0. 25 ~ 0. 6
5～50
当需制备自来水时，应按GB3838、GB5749、GB/T5750.GB/T11901、GB/T14848、GB50013.GB50014有关标准规范的规定进行。
5要求
5.1设计要求
5.1.1筒体的设计和强度计算方法应符合JB/T2932中的有关规定，专用的联接件和调节装置应满足工作功能、强度要求。
5.1.2过滤器的结构应能保证满足过滤性能的要求，并应便于内部检查修理及安装5.1.3材料选用及防腐要求除应按JB/T2932的规定外，还应满足FZ/T54001的要求。当用于处理生活饮用水时，应符合GB17051、GB/T17218、GB/T17219的规定。并具有卫生防疫部门出具的检测报告，确认合格后方可使用。5.1.4主要设计性能参数
处理水量应符合表 2 的要求,
5. 1. 4. 1
5. 1. 4. 2
进水水质条件和出水水质要求应符合表2的要求。过滤速度不大于 30 m2/h。www.bzxz.net
5. 1. 4. 3
5. 1. 4. 4
设计压力应符合表2的要求，水压试验为设计压力的1.25倍。5. 1. 4. 5
截污容量为5kg/m3～10kg/m3
5. 1. 4. 6±
过滤阻力:周期水头损失为 0.02MPa~0.1MPa,最大水头损失宜按不超过0.2MPa考虑。5. 1. 4. 7
5. 1. 4. 8
5. 1. 4. 9
5. 1. 4. 10
5. 1. 4. 11
应考虑水，气分布的均勾，不得有偏流，短路现象。水反洗强度:6 L/s*m2 ~-8 L/s -m2,压力 0. 05 MPa--0. 1 MPa。空气反洗强度:60 L/s·m2~～~80 L/s·m2,压力 0. 05 MPa。当纤维束滤料被污染后用水、空气消洗无效果时，应采用相应的化学方法等辅助清洗。设备窥视镜的材料须透明耐磨，耐腐蚀，并应保证强度要求。可根据要求采用自动操作控制系统。5. 1. 4. 12
5.1.5当需制备自来水时，设计中必须根据 GB 3838、GB/T 14848对水源的要求和 GB 5749、GB/3
合品伙伴网httn：
HG/T 4085—2009
T5750的规定，满足其进水条件和出水水质的要求，同时应根据GB50013,GB50014规范的要求进行工艺设计。
5.2制造要求
5. 2. 1 基本要求
过滤器除应符合本标推规定外：并应按规定程序批推的图样和有关技术文件制造。5.2.2外观要求
外观应整洁美观，标牌应清晰正确，焊缝应均勾，平滑，水气管线排列整齐，表面涂层光亮，不得有不均勾和流痕等现象。
5.2.3主要部件的要求
5.2.3.1罐体和内部部件制造（加工、焊接、装配)均应按JB/T2932的规定5.2.3.2纤维束联接件,滤料密度调节装置应满足5.1.1的要求。不允许出现断裂、松脱现象，具有满是其使用条件下的机械强度。
5.2.3.3外购件、外协件应有产品证明书或者按相应标准检验的书面文件，经确认合格后方可进行装配。5.2.3.4过滤器的备件，通用件、主要易损件应保证互换。5.2.4防腐和涂层
防腐和涂层应符合5.1.3的要求。5. 3总装要求
总装应符合JB/T2932的有关规定。5.4有效工作期限
5.4.1除易摄件外,在正常工作条件下的有效工作期限不低于10年(包括纤维束滤料)。5.4.2胶囊在正常使用情况下的有效工作期限不低于2年（适用于龚式过滤器）。6检验方法
6. 1性能试验
过滤器设备性能试验应符合GB/T13922.1、GB/T13922.3的规定。6.2外观质量
外观用目测的方法确定,并应符合5.2. 2的要求。6.3水压试验
水压试验按JB/T 2932 的规定进行，并应符合 5.1,4. 4的要求。6.4处理水量
处理承量采用流量计检测,应满足5.1.4.1的要求。6.5进、出水水质检验
进、出水悬浮物含量测定应按GB/T 11901规定进行。生活饮用水测定应按GB/T5750规定进行，并应满足5.1.4.2和5.1.5的要求。其他用水应满足5.1.4.2的要求。
7检验规则
7.1产品检验
过滤器由制造厂检验部门检验合格后，出具合格证。7.2出厂检验
过滤器出厂时逐台进行出厂检验。并应符合5的要求。7.3型式检验
型式检验在下列情况下进行：
食耳秋伴网h
设计完成定型生产时。
停产一年以上恢复生产时。
c）重大的工艺和材质变动时。
d）主管部门有检验要求时。
7. 4 检验项目和要求
过滤器检验项目和要求分别接表3中的规定。表3
检验项目
水压试验
处澳水量
出水水质
检验规则判定
5. 1. 4. 4
5. 1. 4. 2
检验（试验)方法
出厂检验
HG/T 4085—2009
型式检验
过滤器应按表2和表3规定的检验项目和要求进行检验。检验结果有任何一项不符合要求时，则判定该台设备检验不台格。
B标志、包装、运输和贮存
·8.1标志
过滤器在其明显位置固定标牌.标牌型式、尺寸应符合GB/T13306的规定。8.1.1
标牌内容至少应包括：
产品型号及名称。
设计压力,MPa。
设计温度，℃。
处理水量,m2/h。
质量，kg。
出厂编号。
出厂日期。
制造厂名和厂址。
8.2包装、运输
包装、运输应符合JB/T2932中的有关规定。8.3购存
过滤器应放在没有腐蚀性气体的仓库中，如露天存放应有可靠的防晒、防溯设施，存放期超过六个月时应重新进行防锈防腐处理。5
