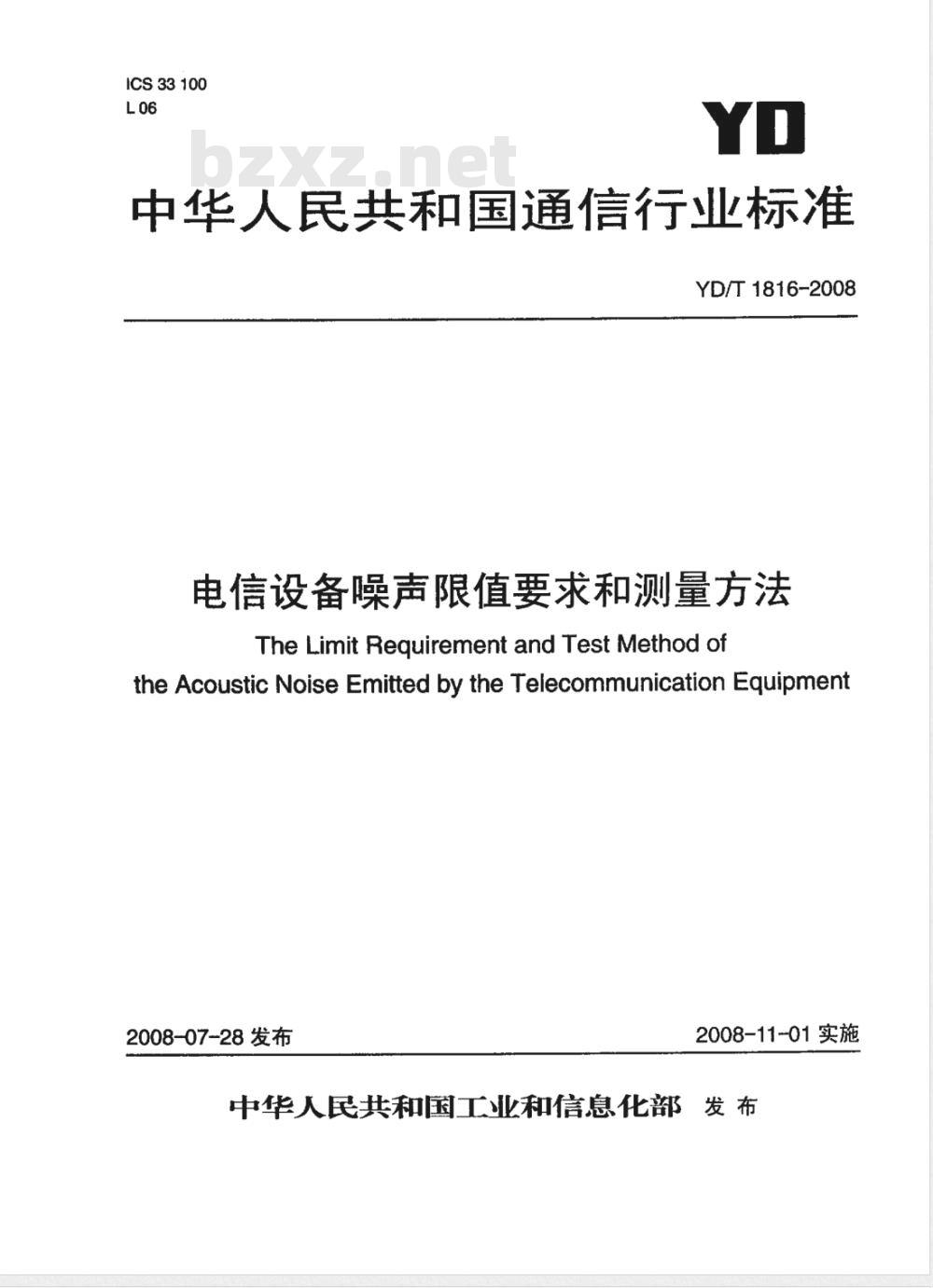

【通信行业标准(YD)】 电信设备噪声限值要求和测量方法

ICS33100
中华人民共和国通信行业标准
YD/T 1816-2008
电信设备噪声限值要求和测量方法The Limit Requirement and Test Method ofthe Acoustic Noise Emitted by the Telecommunication Equipment2008-07-28发布
2008-11-01实施
中华人民共和国工业和信息化部发布前言

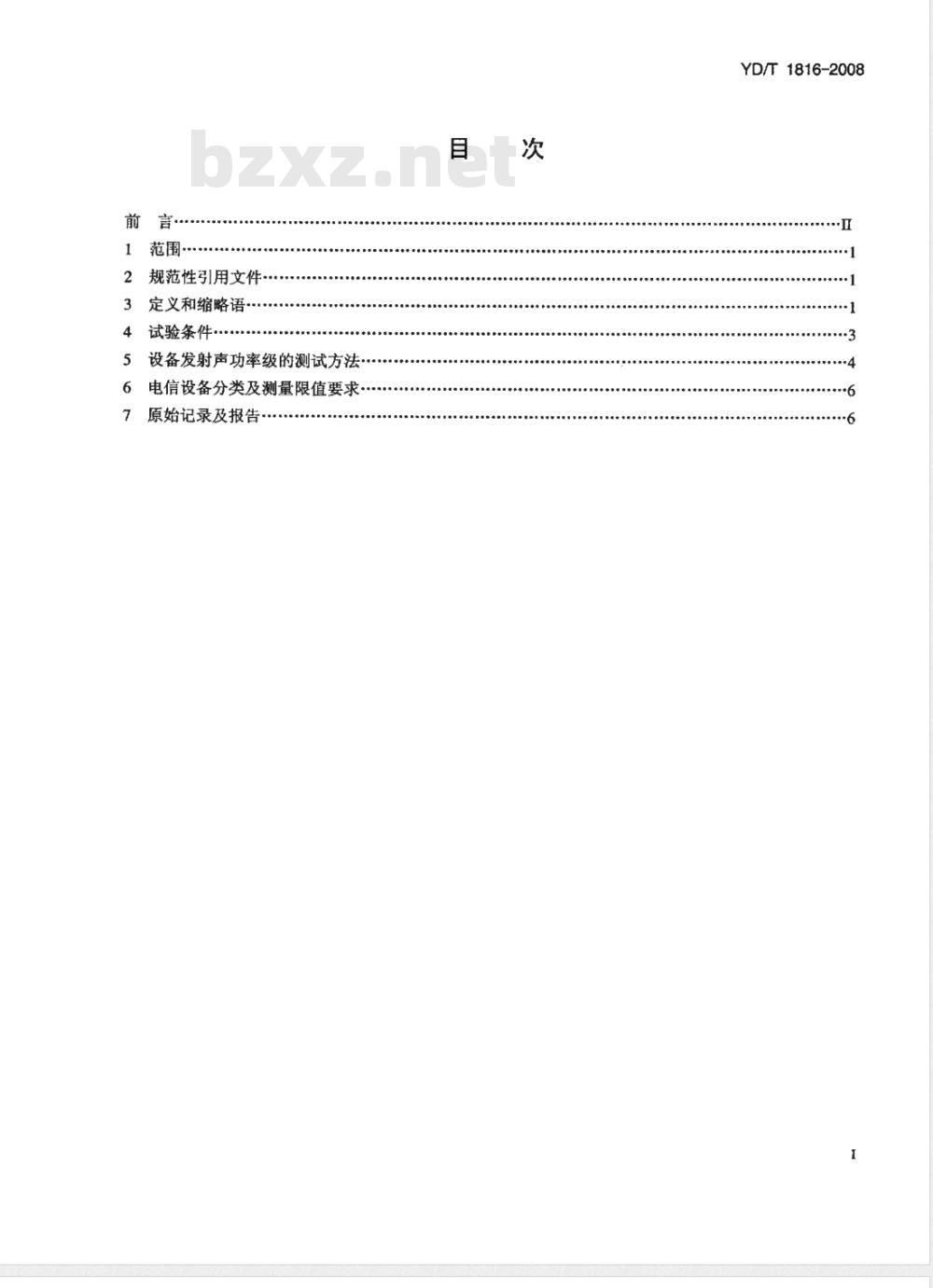

1范围·
2规范性引用文件·
3定义和缩略语.
4试验条件
5设备发射声功率级的测试方法
6电信设备分类及测量限值要求
原始记录及报告
YD/T1816-2008
YD/T1816-2008

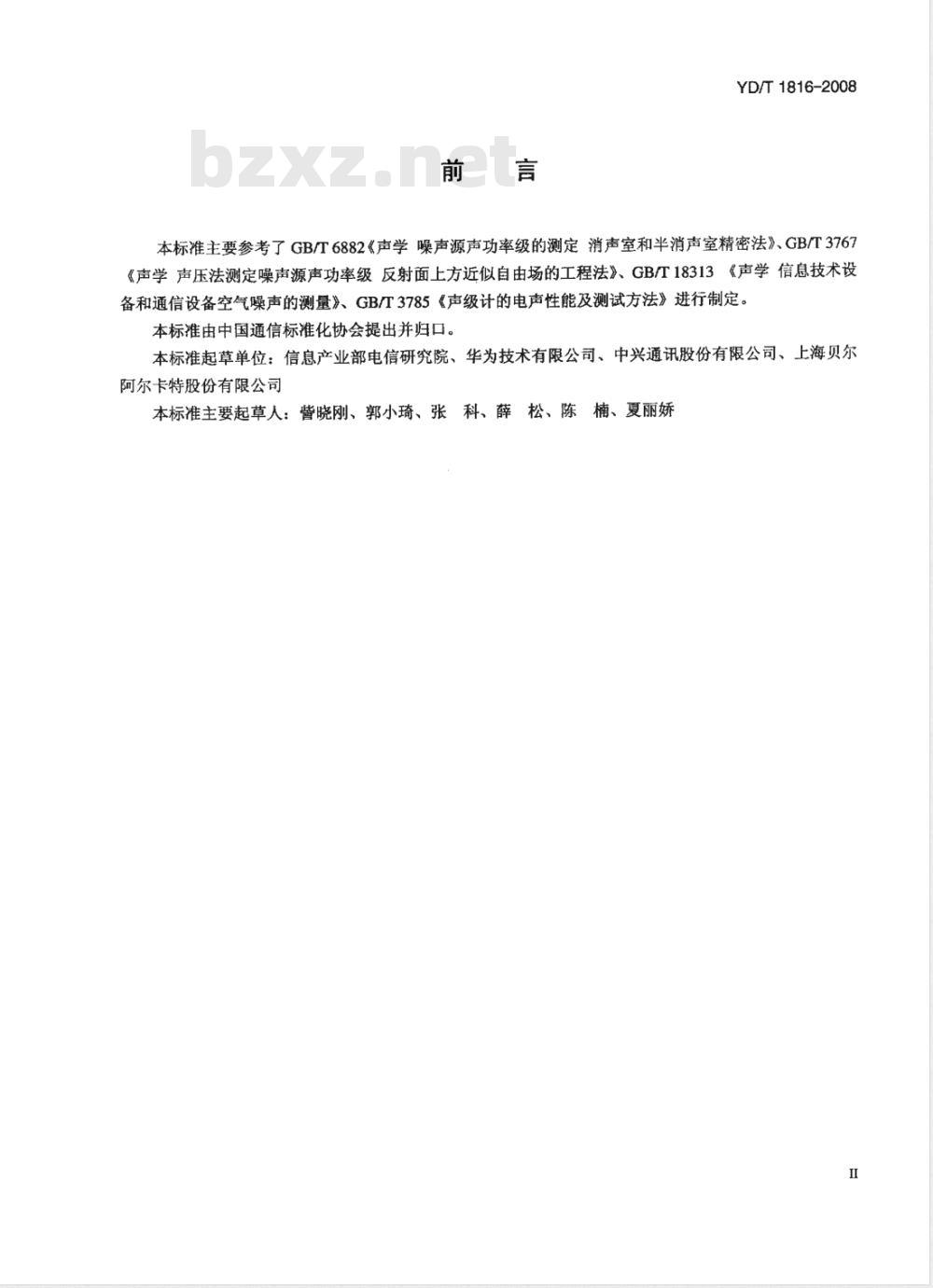

本标准主要参考了GB/T6882《声学噪声源声功率级的测定消声室和半消声室精密法》、GB/T3767《声学声压法测定噪声源声功率级反射面上方近似自由场的工程法》、GBT18313《声学信息技术设备和通信设备空气噪声的测量》、GB/T3785《声级计的电声性能及测试方法》进行制定。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院、华为技术有限公司、中兴通讯股份有限公司、上海贝尔阿尔卡特股份有限公司
本标准主要起草人：營晓刚、郭小琦、张科、薛松、陈楠、夏丽娇1范围
电信设备噪声限值要求和测量方法YD/T1816-2008

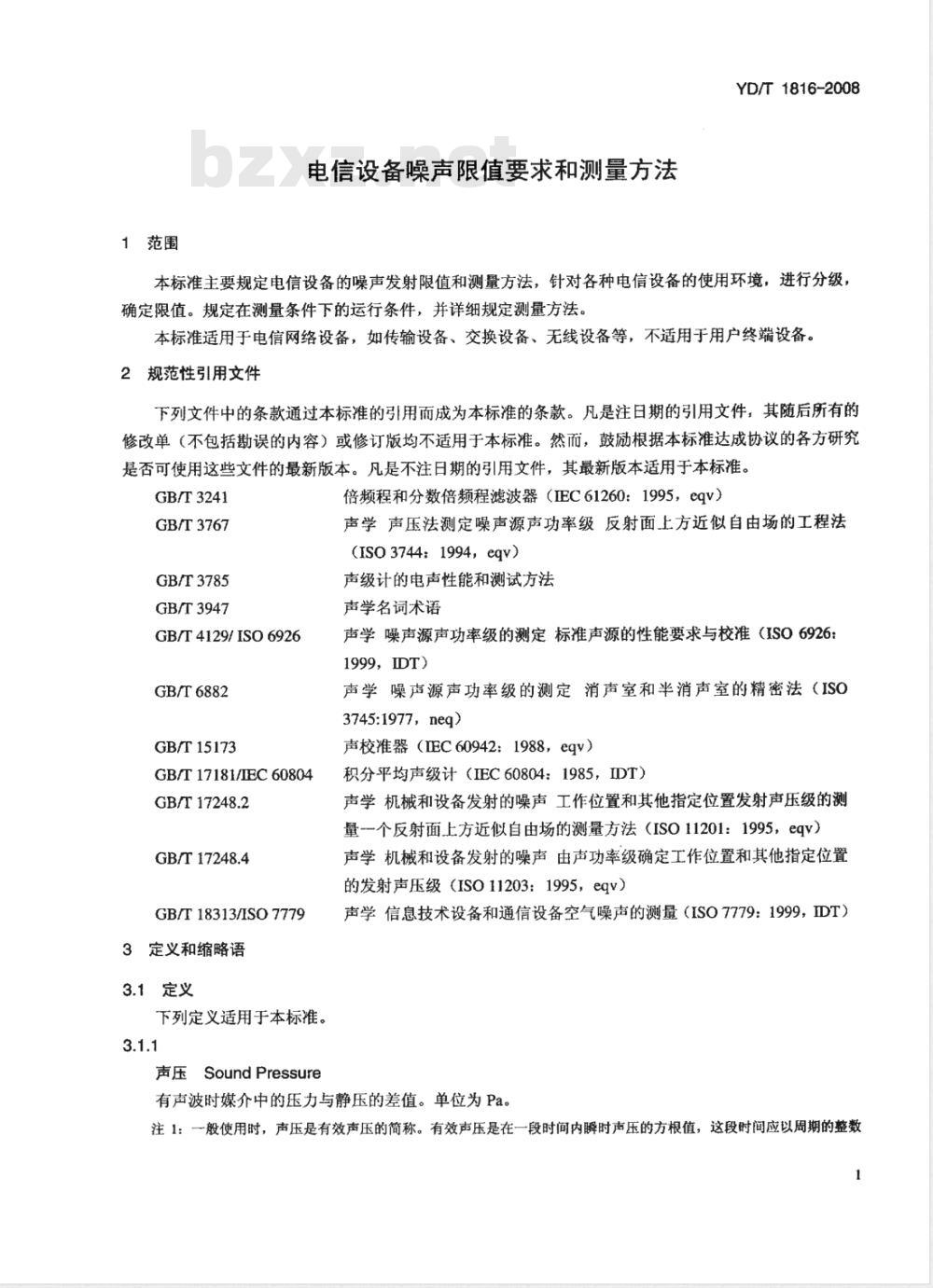

本标准主要规定电信设备的噪声发射限值和测量方法，针对各种电信设备的使用环境，进行分级，确定限值。规定在测量条件下的运行条件，并详细规定测量方法。本标准适用于电信网络设备，如传输设备、交换设备、无线设备等，不适用于用户终端设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3241
GB/T3767
GB/T3785
GB/T3947
GB/T4129/ISO6926
GB/T6882
GB/T15173
GB/T17181/IEC60804
GB/T17248.2
GB/T17248.4
GB/T18313/ISO7779
3定义和缩略语
3.1定义
下列定义适用于本标准。
声压SoundPressure
倍频程和分数倍频程滤波器（IEC61260：1995，eqv）声学声压法测定噪声源声功率级反射面上方近似自由场的工程法(ISO3744:1994eqv)
声级计的电声性能和测试方法
声学名词术语
声学噪声源声功率级的测定标准声源的性能要求与校准（ISO6926：1999，IDT）
声学噪声源声功率级的测定消声室和半消声室的精密法（ISO3745:1977，neq）
声校准器（IEC60942：1988，eqv）积分平均声级计（IEC60804：1985，IDT）声学机械和设备发射的噪声工作位置和其他指定位置发射声压级的测量个反射面上方近似自由场的测量方法（ISO11201：1995，eqv）声学机械和设备发射的噪声由声功率级确定工作位置和其他指定位置的发射声压级（ISO11203：1995，eqv）声学信息技术设备和通信设备空气噪声的测量（ISO7779：1999，IDT）有声波时媒介中的压力与静压的差值。单位为Pa。注1：一般使用时，声压是有效声压的简称。有效声压是在一段时间内瞬时声压的方根值，这段时间应以周期的整数1
YD/T1816-2008

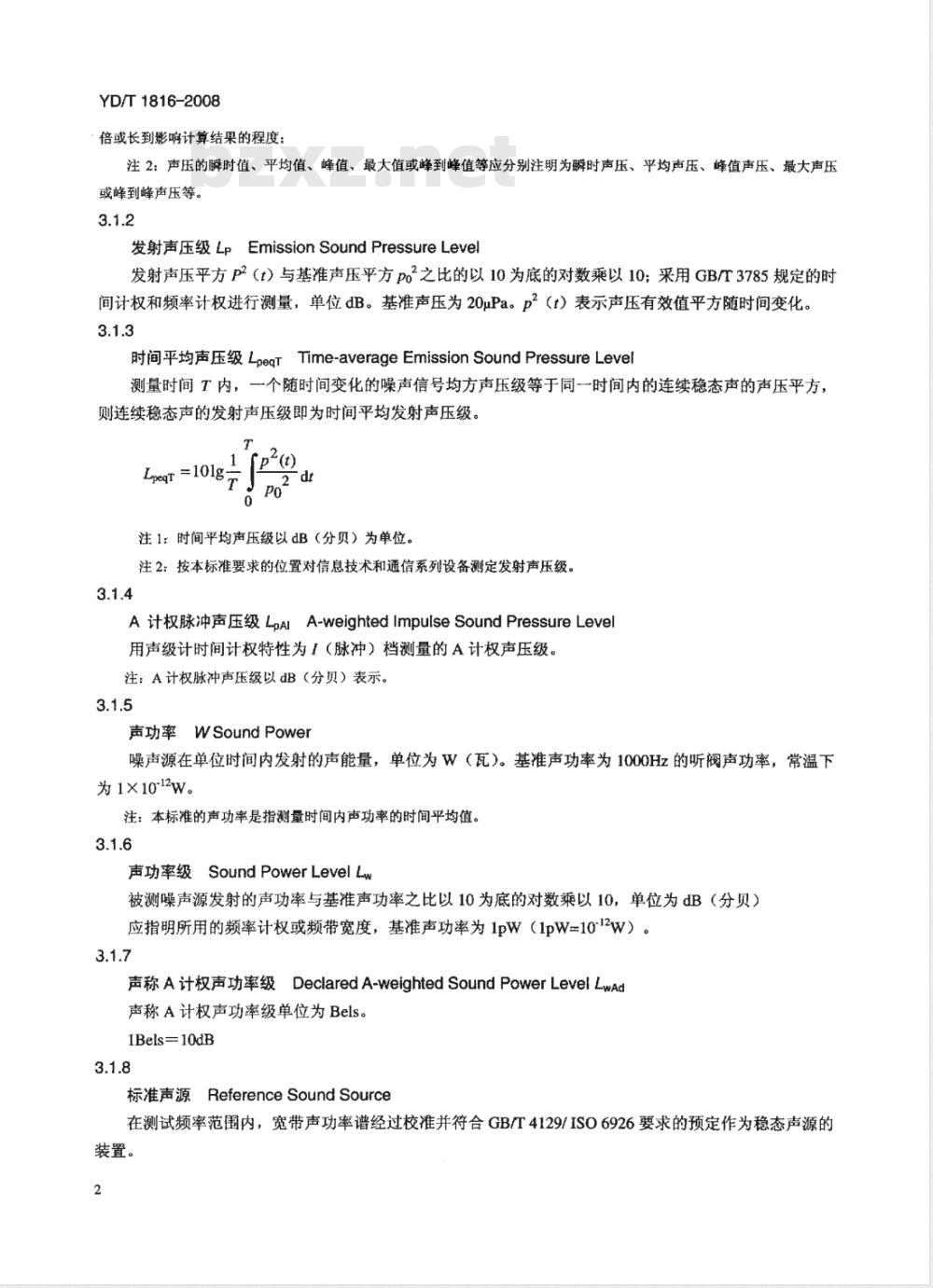

倍或长到影响计算结果的程度；注2：声压的瞬时值、平均值、峰值、最大值或峰到峰值等应分别注明为瞬时声压、平均声压、峰值声压、最大声压或峰到峰声压等。
发射声压级LpEmissionSoundPressureLevel发射声压平方p2（t）与基准声压平方po2之比的以10为底的对数乘以10；采用GB/T3785规定的时间计权和频率计权进行测量，单位dB。基准声压为20uPa。p2（t）表示声压有效值平方随时间变化。3.1.3
时间平均声压级LpeqTTime-averageEmissionSoundPressureLevel测量时间T内，一个随时间变化的噪声信号均方声压级等于同一时间内的连续稳态声的声压平方，则连续稳态声的发射声压级即为时间平均发射声压级。1[p?(t)
T =101g
注1：时间平均声压级以dB（分贝）为单位。注2：按本标准要求的位置对信息技术和通信系列设备测定发射声压级。3.1.4
A计权脉冲声压级LpAlA-weightedImpulseSoundPressureLevel用声级计时间计权特性为1（脉冲）档测量的A计权声压级。注：A计权脉冲声压级以dB（分贝）表示。3.1.5
声功率wSoundPower
噪声源在单位时间内发射的声能量，单位为W（瓦）。基准声功率为1000Hz的听阀声功率，常温下为1×1012W。
注：本标准的声功率是指测量时间内声功率的时间平均值。3.1.6
声功率级SoundPowerLevelLw
被测噪声源发射的声功率与基准声功率之比以10为底的对数乘以10，单位为dB（分贝）应指明所用的频率计权或频带宽度，基准声功率为1pW（1pW=1012W）。3.1.7
声称 A 计权声功率级 Declared A-weighted Sound Power Level LwAd声称A计权声功率级单位为Bels。1Bels=10dB
标准声源ReferenceSoundSource在测试频率范围内，宽带声功率谱经过校准并符合GB/T4129/ISO6926要求的预定作为稳态声源的装置。
测试频率范围FrequencyRangeofInterest测试的频率范围包括中心频率为125～8000Hz的倍频带3.1.10
基准体ReferenceBox
恰好包络声源且终止于一个或多个反射面上的最小矩形六面体假想表面。3.1.11
特性声源尺寸dCharacteristicSourceDimensionYD/T1816-2008
由基准体和其在邻接反射面内的虚像形成的箱体对角线长度的一半（如图1所示）。do = y(1/ 2)2 +(12/2)2 +1g2
图1特性声源尺寸%
测量距离dMeasurementDistance基准体与矩形平行六面体测量表面之间的垂直距离。3.1.13
测量半径rMeasurementRadius
半球测量表面的半径。
测量表面MeasurementSurtace
包络声源，面积为S，测点位于其上的一个假想几何表面。测量表面终止于一个或多个反射面上。3.2缩略语
下列缩略语适用于本标准。
4试验条件
4.1通用条件
EquipmentUnderTest
Sound PressureLevel
被测试设备
声压级
EUT应在正常试验环境下进行试验，试验中设备应尽可能地接近正常或典型的最大负载运行状态。试验过程中，设备的开机状态和设备的过热风扇报警启动状态不予考虑。EUT应该按照预定的用途进行安装，如果EUT存在几种安装的可能性，就要按照典型的安装条件进行测试，并要在报告中予以说明。3
YD/T1816-2008
EUT的辅助设备以及任何辅助设备与EUT相连接的连接线的布置都要尽量避免声源辐射到测试场地。如果可行，尽量把设备运行必需的所有辅助设备都放置于测试室外。测试室内应没有任何干扰测试的物体。
在试验中，设备的运行状态和配置必须准确记录在试验报告中。4.2试验场地
试验场地使用全消声室或者半消声室，满足GB/T6882的要求。消声室本底噪声声压级要低于25dBA。4.3设备安装
4.3.1落地式设备的安装要求
落地式设备的安装应满足传声器布置的要求。建议在设备下方使用3～4个弹性脚垫，以避免由于设备本身的振动而产生影响测量的声辐射。如果被测试设备是由装配在一起的几个机架构成的，或者由于设备太大，各个机架可以分别进行安装测试。在这种情况下进行声学评价时，可能需要增加在声学性能上与设备外罩接近的外罩。4.3.2台式设备的安装要求
台式设备的安装应满足传声器布置的要求。建议在设备下方增加空气垫，以避免由于设备本身的振动而产生影响测量的声辐射。必须有工作台或者台架的台式设备，应该放置在高度为75cm的测试台台面的中心位置。
4.3.3壁挂式设备的安装要求
除非另有规定，壁挂式设备应该通过支架模拟设备安装条件，靠近消声室一面墙壁。如果工作条件许可，也可以通过设备安装面把设备放在地面上或者高度为75cm的测试台上（按照落地式设备或者台式设备要求）。
4.3.4组合式设备的安装要求
组合式设备应该放在符合设备安装说明书要求的机柜中。机柜内所有单元的位置应该加以说明。机柜的测试应该按照落地式设备或台式设备进行。若设备本身没有通风设备，但是在正常工作中要求使用通风设备的组合式设备，应该按照制造商提供或者推荐的方法与通风设备一同测试。4.3.5手持式设备的安装要求
手持式设备应该按照台式设备要求进行测试。4.4输入电压与频率
设备输入电压与频率应该按照设备额定电压和额定频率设定。每相电压变化不超过5%。5设备发射声功率级的测试方法
5.1概述
本节规定了半/全消声室中，电信设备发射声压级的测试方法和声功率级的计算方法（该方法适用于宽带噪声、窄带噪声，包含辐射离散频率成分噪声和脉冲性噪声）。要测定声功率级，首先要测得包围声源的假想半球面或者各边与基准体对应平行的矩形平行六面体表面声压级，然后计算出声源辐射的声功率级。5.2测量不确定度
按照本测试方法进行测试所产生的标准偏差不大于表1中的值。4
倍频带中心频率（Hz）
250~500
1000～4000
表1消声室中测试时间平均发射声功率级的标准偏差1/3倍频带中心频率（Hz）
100160
200~630
800~5000
6300～10000
YD/T1816-2008
标准偏差（dB）
注1：对于大多数的电信设备，A计权声压级是由250～4000Hz倍频带声压级决定的，所以测量的A计权声压级大约有1.5dB的标准偏差；当A计权声压级主要取决于其他频带时，可能会造成较大的标准偏差。注2：表1给出的标准偏差考虑了各种情况下测量不确定度的累计，实验室之间的差别也考虑进去了，但是没有考忠设备之间的差别以及测试时设备安装或者运行条件的改变而产生的声功率级偏差。5.3测试环境
推荐条件如下：
a）大气压力：86～106kPa。
b）温度：如果设备制造商规定了测试的温度范围，则按照规定的温度范围进行测试；如果制造商没有规定，推荐的温度范围为15℃～30℃。c）相对湿度：如果设备制造商规定了测试的湿度范围，则按照规定的湿度范围进行测试；如果制造商没有规定，推荐的湿度范围为40%～70%。注：对于声压级随着温度变化的设备，测试期间室内温度为23℃土2℃5.4测量仪器
包括传声器和电缆在内的仪器系统应该满足GB/T3785规定的1型声级计的要求；使用积分平均声级计时，应满足GB/T17181/IEC60804规定的1型积分平均声级计的要求。对于倍频程和1/3倍频程测量，所用的滤波器应该满足GB/T3241的要求。每次测量前后，应当对传声器采用精度优于土0.3dB（GB/T15173规定的1级精度）的声校准器，以便在测试频率范围内的一个或多个频率上对整个测量系统进行校准。每年按照GB/T15173要求对声校准器校验-次。每两年应按照GB/T3785要求（若使用积分平均系统，则按GB/T17181/IEC60804要求），对仪器系统至少校验一次。按照国家标准进行校验的最后校验日期应该记录下来。5.5设备运行条件
除台式设备应该放置在标准测试台台面的中心位置外，设备安装与运行应该按照本标准第4节的要求。设备需要工作在正常的工作状态。5.6传声器的位置
传声器的位置可以根据GB/T6882的规定，按照半球测量表面的传声器布置方法或者根据GB/T3767的规定，按照平行六面体测量表面的传声器布置方法对传声器进行布置。必要时可以增加或者减少传声器的位置。
如果传声器的位置位于排气口处时，不应该使传声器暴露在气流中，否则，应该使用风罩。可以通过旋转设备的方法，有序地测定设备不同面的辐射噪声。5.7声压级的测量
5.7.1一般要求
YD/T1816-2008
声压级的测量应按GB/T6882的规定进行，并符合下列要求。本标准规定的声压级的测量，应该在规定的位置上进行，采用A计权方式，对测试频率范围内各频带进行测量。应该测量得到的数据为：设备在规定的运行条件下的A计权声压级：背景噪声的A计权声压级（包括辅助设备的噪声）当用声级计测量时，声级计的读数不能影响传声器处的声场。5.7.2测量持续时间
对于中心频率160Hz及其以下的频带，观察周期至少30s，对中心频率200Hz及其以上的频带，观察周期至少10s。
当使用扫描传声器方式时，积分时间应该至少包含2个完整的扫描周期。测量重复运行周期的设备，测量持续时间至少应该包含3个工作周期。测量可执行一系列可变运行周期的设备，测量持续时间应该包括全部可变运行周期序列时间。5.8声功率级的计算
声功率级的计算应按GB/T6882的规定进行。6
电信设备分类及测量限值要求
6.1室内电信设备限值要求
室内电信设备限值要求见表2。
表2室内电信设备噪声发射限值
电信设备种类
有人值守通信机房安装的设备
无人值守通信机房安装的设备
电源房间安装的设备
6.2室外电信设备限值要求
室外电信设备限值要求见表3。
表3室外电信设备噪声发射限值
电信设备种类免费标准下载网bzxz
保护区域的设备
农村区域的设备
城市区域的设备
工业区域的设备
7原始记录及报告
7.1被测设备
应记录下列内容：
LwAd限值（Bels）
LwAd限值（Bels）
a）被测设备的说明（包括主要尺寸，各单元以及产生噪音部件和被测单元部件的名称、型号/序号和功率大小）：
b）等待和运行方式完整说明（包括被测设备类型、运行速度、所用存储介质和测试程序）；c）安装与装配条件的完整说明；6
d）设备在测试环境中的位置：
e）操作员的位置与职能（如现场有操作员）；f）额定电源频率以Hz表示（如50Hz），被测电源电压以V表示；g）如被测产品有典型拷贝样件，应作为记录数据部分存档；h）如果已知发射噪声值与室温有关，应对测试时的室温予以说明。7.2测试条件
a）准确、定量描述运行条件和相关运行时段和运行周期；b）安装条件：
c）测试环境中被测设备的位置；d）若被测设备存在多个噪声源，介绍测量过程中各声源工作情况。7.3声学环境
应记录下列内容：
YD/T1816-2008
a）测试室说明包括测试室的尺寸、形状、墙壁表面处理、天花板和地面，并用示意图标出声源位置和测试室室内的布置。
b）测试消声室本底噪声。
c）空气温度以℃（摄氏度）表示；相对湿度以%（百分率）表示；大气压力以kPa（千帕）表示。7.4测量仪器
应记录的内容：
a）用于测量的设备，包括名称、型号、序号和制造厂；b）传声器及其系统部件的日常校准检验方法：c）年度校准的时间、地点。
7.5测量位置
精确、定量地描述并且记录发射声压级的所有的测量位置。7.6测量数据
a）所有测得的声压级数据；
b）制定位置A计权发射声压级：c）计算的声功率级数据；
d）测量地点、日期，测量人员。
