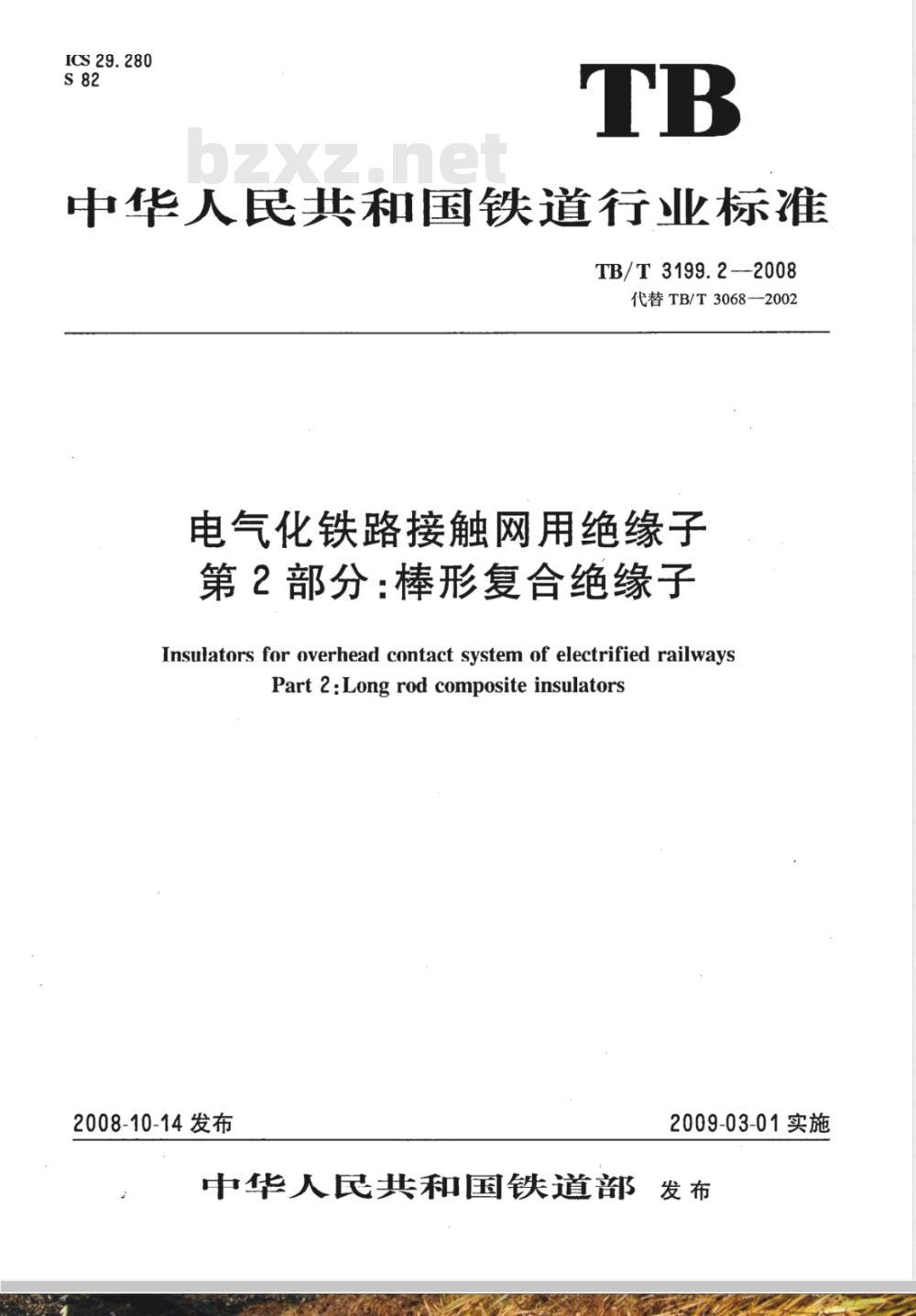

【铁路运输行业标准(TB)】 电气化铁道接触网用绝缘子 第2部分:棒形复合绝缘子

ICS29.280
中华人民共和国铁道行业标准
TB/T3199.2-2008
代替TB/T3068-—2002
电气化铁路接触网用绝缘子
第2部分：棒形复合绝缘子
Insulators for overhead contact system of electrified railwaysPart 2:Long rod composite insulators2008-10-14发布
2009-03-01实施
中华人民共和国铁道部　发布

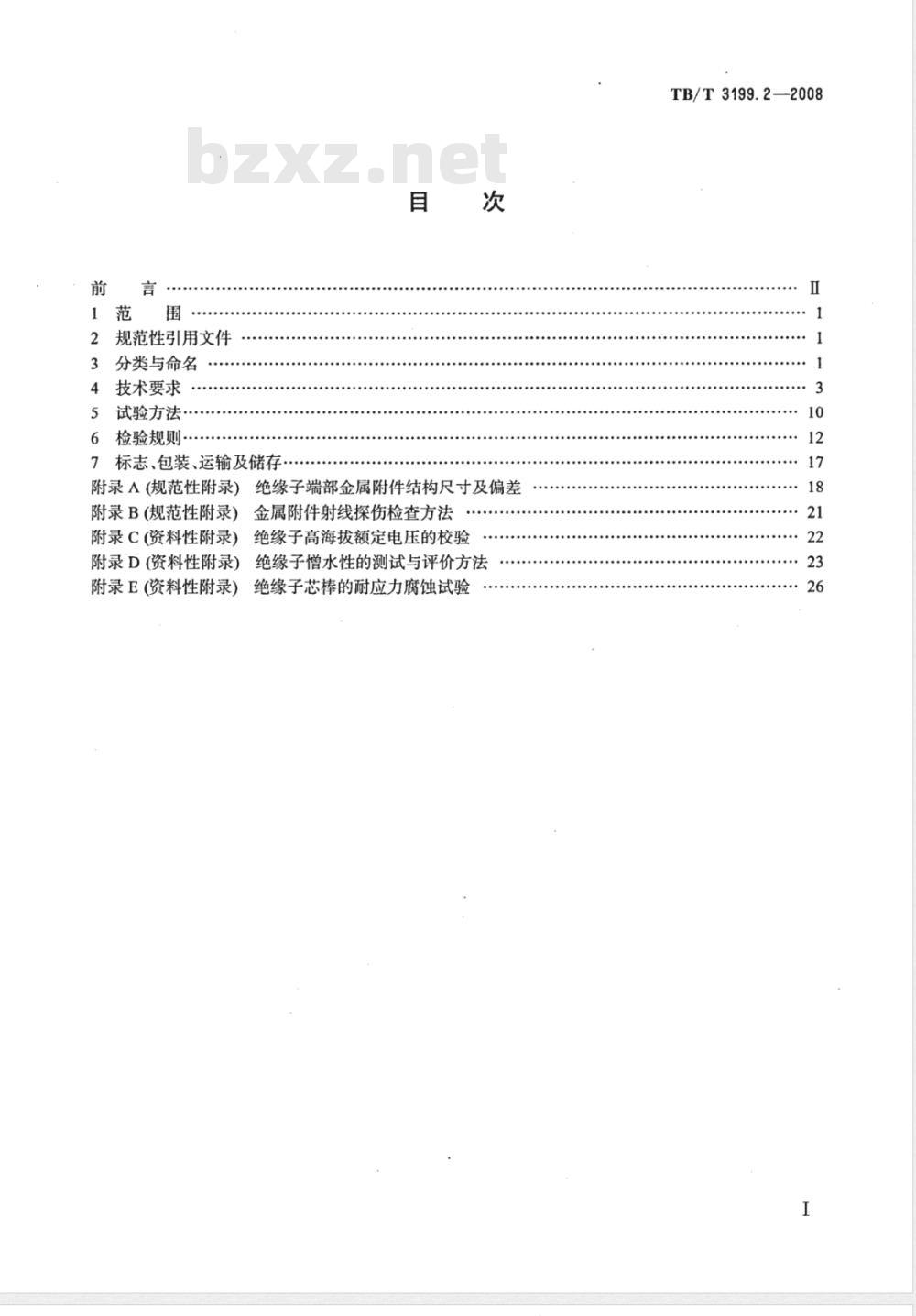

规范性引用文件
分类与命名
技术要求
试验方法·
6检验规则
7标志、包装、运输及储存.
附录A（规范性附录）绝缘子端部金属附件结构尺寸及偏差附录B(规范性附录)
金属附件射线探伤检查方法
附录C(资料性附录）
绝缘子高海拔额定电压的校验
附录D(资料性附录）
绝缘子憎水性的测试与评价方法附录E(资料性附录）
绝缘子芯棒的耐应力腐蚀试验
TB/T3199.2—2008
TB/T3199.2-2008

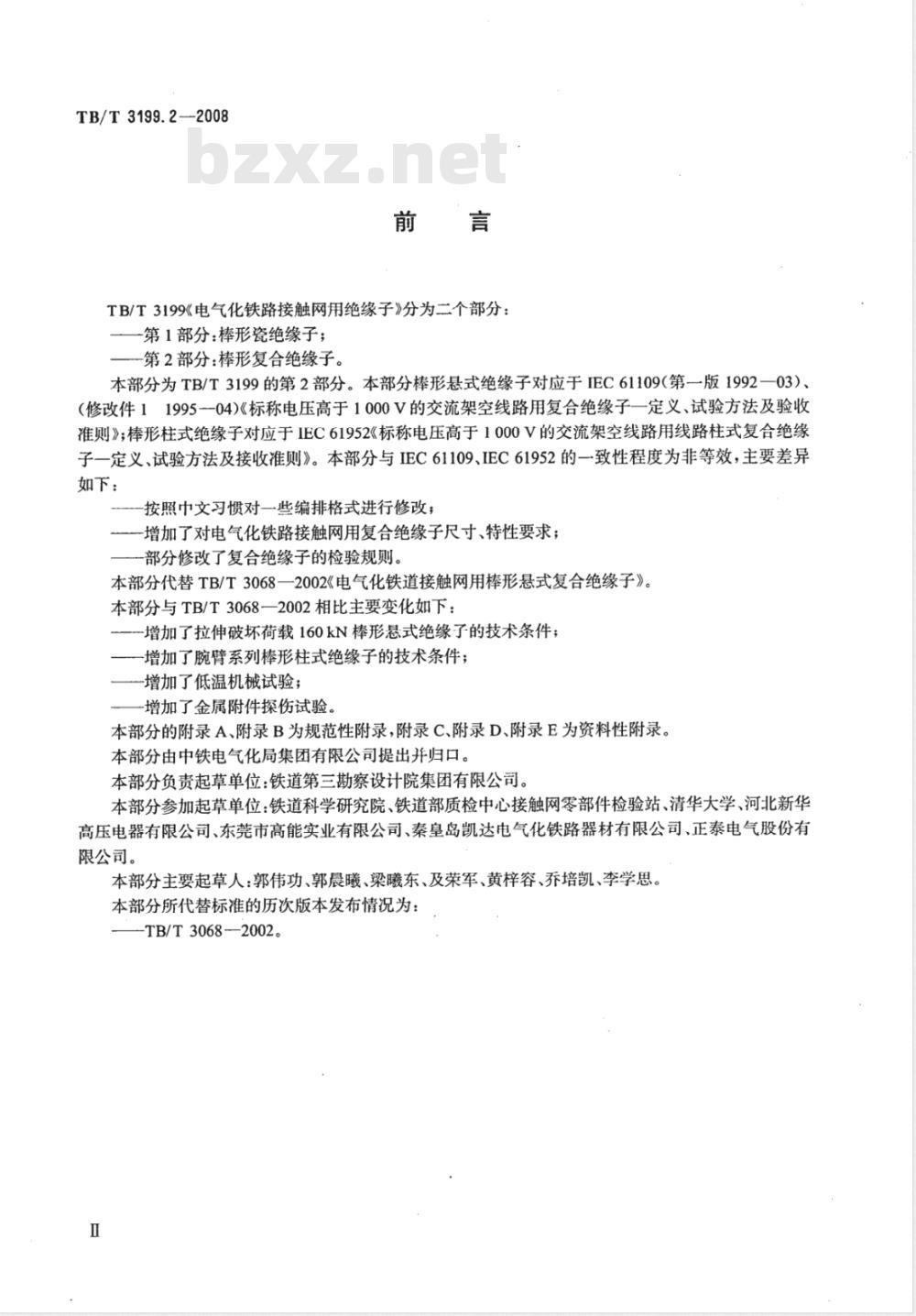

TB/T3199《电气化铁路接触网用绝缘子》分为二个部分：第1部分：棒形瓷绝缘子；
第2部分：棒形复合绝缘子。
本部分为TB/T3199的第2部分。本部分棒形悬式绝缘子对应于IEC61109（第一版1992一03）、（修改件11995-04)《标称电压高于1000V的交流架空线路用复合绝缘子一定义、试验方法及验收准则》；棒形柱式绝缘子对应于IEC61952《标称电压高于1000V的交流架空线路用线路柱式复合绝缘子一定义、试验方法及接收准则》。本部分与IEC61109、IEC61952的一致性程度为非等效，主要差异如下：
按照中文习惯对一些编排格式进行修改；一增加了对电气化铁路接触网用复合绝缘子尺寸、特性要求；部分修改了复合绝缘子的检验规则。本部分代替TB/T3068一2002《电气化铁道接触网用棒形悬式复合绝缘子》。本部分与TB/T3068一2002相比主要变化如下：增加了拉伸破坏荷载160kN棒形悬式绝缘子的技术条件；-增加了腕臂系列棒形柱式绝缘子的技术条件；-增加了低温机械试验；
-增加了金属附件探伤试验。
本部分的附录A、附录B为规范性附录，附录C、附录D、附录E为资料性附录。本部分由中铁电气化局集团有限公司提出并归口。本部分负责起草单位：铁道第三勘察设计院集团有限公司。本部分参加起草单位：铁道科学研究院、铁道部质检中心接触网零部件检验站、清华大学、河北新华高压电器有限公司、东莞市高能实业有限公司、秦皇岛凯达电气化铁路器材有限公司、正泰电气股份有限公司。
本部分主要起草人：郭伟功、郭晨曦、梁曦东、及荣军、黄梓容、乔培凯、李学思。本部分所代替标准的历次版本发布情况为：-TB/T3068—2002。

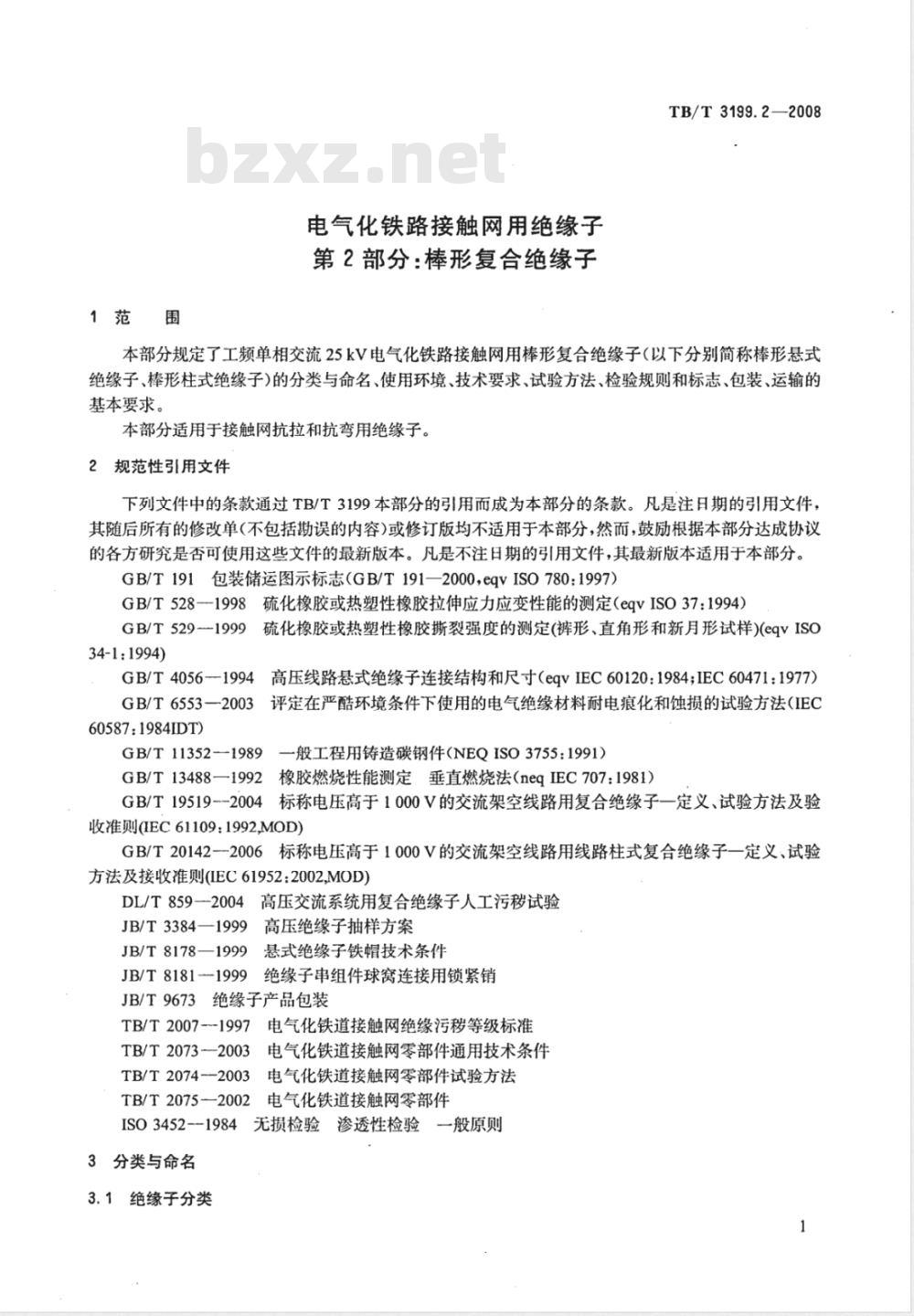

1范围
电气化铁路接触网用绝缘子
第2部分：棒形复合绝缘子
TB/T3199.2—2008
本部分规定了工频单相交流25kV电气化铁路接触网用棒形复合绝缘子（以下分别简称棒形悬式绝缘子、棒形柱式绝缘子)的分类与命名、使用环境、技术要求、试验方法、检验规则和标志、包装、运输的基本要求。
本部分适用于接触网抗拉和抗弯用绝缘子。2规范性引用文件
下列文件中的条款通过TB/T3199本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T191包装储运图示标志（GB/T191—2000，eqvISO780:1997）GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（eqvISO37:1994）GB/T5291999硫化橡胶或热塑性橡胶撕裂强度的测定(裤形、直角形和新月形试样)(eqvISO34-1:1994)
GB/T4056-1994
高压线路悬式绝缘子连接结构和尺寸（eqvIEC60120：1984;IEC:60471：1977）GB/T6553—2003
60587:1984IDT)
GB/T11352--1989
评定在严酷环境条件下使用的电气绝缘材料耐电痕化和蚀损的试验方法（IEC一般工程用铸造碳钢件（NEQISO3755：1991）GB/T13488—1992
橡胶燃烧性能测定垂直燃烧法（negIEC707：1981）GB/T19519--2004
标称电压高于1000V的交流架空线路用复合绝缘子一定义、试验方法及验收准则(IEC61109：1992,MOD)
GB/T20142-2006
标称电压高于1000V的交流架空线路用线路柱式复合绝缘子一定义、试验方法及接收准则(IEC61952：2002,MOD)DL/T859——2004
JB/T3384—1999
JB/T 8178—1999
JB/T 81811999
高压交流系统用复合绝缘子人工污移试验高压绝缘子抽样方案
悬式绝缘子铁帽技术条件
绝缘子串组件球窝连接用锁紧销JB/T9673绝缘子产品包装
TB/T2007-~-1997
电气化铁道接触网绝缘污移等级标准TB/T2073—2003
电气化铁道接触网零部件通用技术条件TB/T2074-2003
电气化铁道接触网零部件试验方法TB/T2075一2002电气化铁道接触网零部件ISO3452--1984无损检验渗透性检验般原则3分类与命名
3.1绝缘子分类
TB/T3199.2—2008

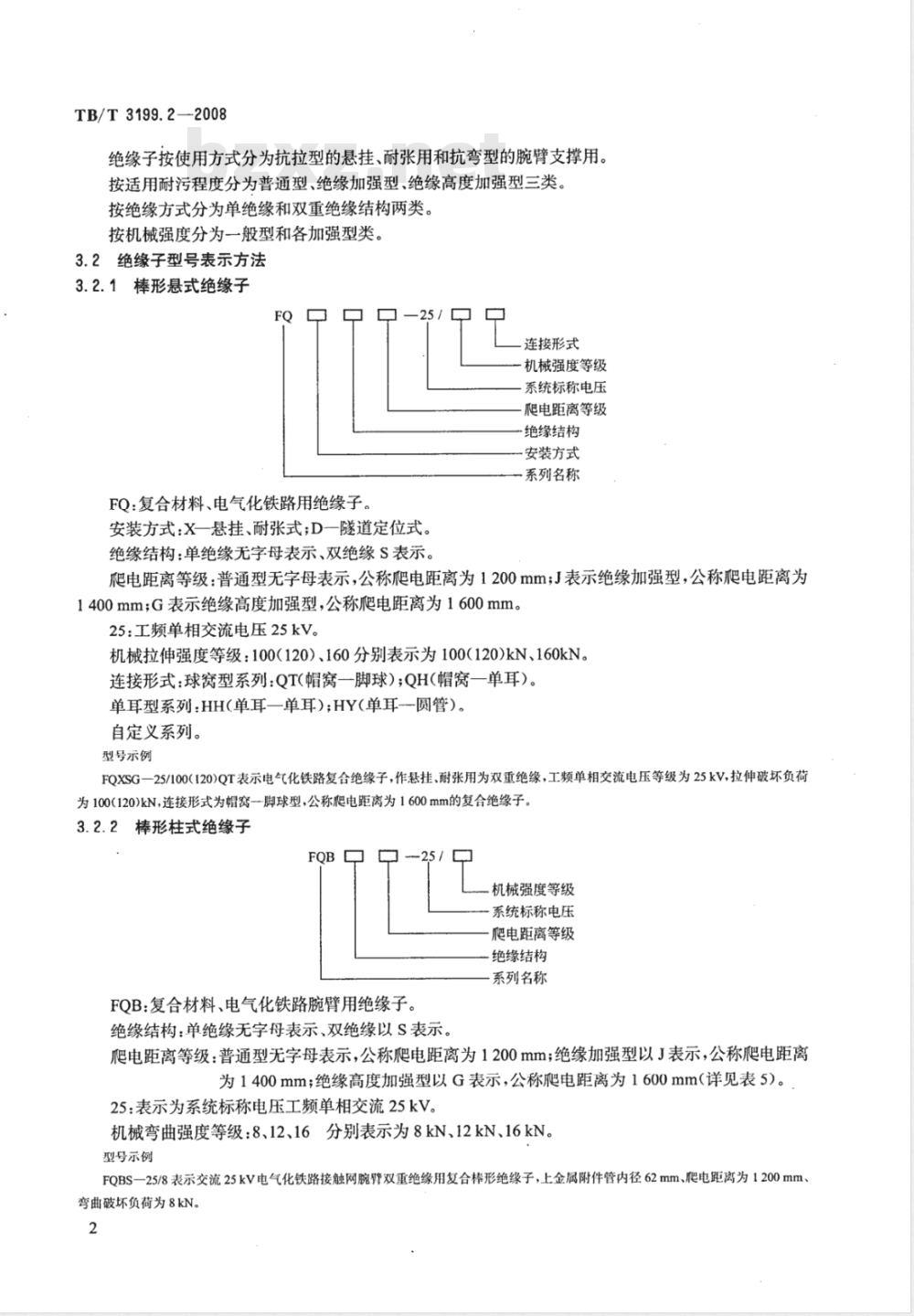

绝缘子按使用方式分为抗拉型的悬挂、耐张用和抗弯型的腕臂支撑用。按适用耐污程度分为普通型、绝缘加强型、绝缘高度加强型三类。按绝缘方式分为单绝缘和双重绝缘结构两类。按机械强度分为一般型和各加强型类。3.2绝缘子型号表示方法
3.2.1棒形悬式绝缘子
FQ：复合材料、电气化铁路用绝缘子。25/口口
连接形式
机械强度等级
系统标称电压
爬电距离等级
绝缘结构
安装方式
系列名称
安装方式：X一悬挂、耐张式;D一隧道定位式。绝缘结构：单绝缘无字母表示、双绝缘S表示。爬电距离等级：普通型无字母表示，公称爬电距离为1200mm；J表示绝缘加强型，公称爬电距离为1400mm；G表示绝缘高度加强型，公称爬电距离为1600mm。25：工频单相交流电压25kV。
机械拉伸强度等级：100(120）、160分别表示为100(120)kN、160kN。连接形式：球窝型系列：QT(帽窝一脚球）；QH(帽窝一单耳）。单耳型系列：HH(单耳一单耳);HY(单耳一圆管）。自定义系列。
型号示例
FQXSG一25/100(120)QT表示电气化铁路复合绝缘子，作悬挂、耐张用为双重绝缘，工频单相交流电压等级为25kV,拉伸破坏负荷为100(120)kN，连接形式为帽窝一脚球型，公称爬电距离为1600mm的复合绝缘子3.2.2棒形柱式绝缘子
FQB口
FQB：复合材料、电气化铁路腕臂用绝缘子。-25/口
机械强度等级
系统标称电压
爬电距离等级
绝缘结构
系列名称
绝缘结构：单绝缘无字母表示、双绝缘以S表示。爬电距离等级：普通型无字母表示，公称爬电距离为1200mm；绝缘加强型以J表示，公称爬电距离为1400mm；绝缘高度加强型以G表示，公称爬电距离为1600mm（详见表5）。25：表示为系统标称电压工频单相交流25kV。机械弯曲强度等级：8、12、16分别表示为8kN、12kN、16kN。型号示例
FQBS一25/8表示交流25kV电气化铁路接触网腕臂双重绝缘用复合棒形绝缘子，上金属附件管内径62mm、肥电距离为1200mm、弯曲破坏负荷为8kN。
4技术要求
4.1使用环境
环境温度：-40℃40℃。
海拔：见表3、表5。
不适用于对绝缘子金属附件镀锌层有严重腐蚀的环境。4.2主要结构尺寸
4.2.1棒形悬式绝缘子
TB/T3199.2—2008
4.2.1.1绝缘子应按本部分以及按规定程序批准的产品图样和技术文件制造。除非供需双方另有协议，绝缘子主要结构尺寸及其偏差应分别符合表1；绝缘子外形结构见图1～图8。表1
FQX-25/100(120)QT
FQX-25/100(120)QH
FQX-25/100(120)HH
FQX-25/160QT
FQX-25/160QH
FQX-25/160HH
FQXJ-25/100(120)QT
FQXJ-25/100(120)QH
FQXJ-25/100(120)HH
FQXJ-25/160QT
FQXJ-25/160QH
FQXJ-25/160HH
FQXG-25/100(120)QT
FQXG-25/100(120)QH
FQXG-25/100(120)HH
FQXG-25/160QT
FQXG-25/160QH
FQXG-25/160HH
FQXS-25/100(120)QT
FQXS-25/100(120)QH
FQXS-25/100(120)HH
FQXS-25/160QT
FQXS-25/160QH
FQXS-25/160HH
棒形悬式绝缘子主要尺寸及偏差单位为毫米
主要尺寸
≥500
≥550
≥600
≥500
≤100
≤125
≤150
爬电距离L
主/辅
1200/145
TB/T3199.2—2008
FQXSJ-25/100(120)QT
FQXSJ-25/100(120)QH
FQXSJ-25/100(120)HH
FQXSJ-25/160QT
FQXSJ-25/160QH
FQXSJ-25/160HH
FQXSG-25/100(120)QT
FQXSG-25/100(120)QH
FQXSG-25/100(120)HH
FQXSG-25/160QT
FQXSG-25/160QH
FQXSG-25/160HH
FQD-25/100HY
FQDJ-25/100HY
FQDG-25/100HY
FQDS-25/100HY
FQDSJ-25/100HY
FQDSG-25/100HY
图1绝缘子外形示意图（一）
表1(续)
主要尺寸bZxz.net
≥550
≥600
≤150
爬电距离L
主/辅
1400/145
1600/145
对FQD、FQDS系列绝缘子，相关尺寸特性在参照表内上述条件的前提下由供需双方协议确定。20
不规定
0.025L+6.0
绝缘子外形示意图(二）
图3绝缘子外形示意图（三）
图5绝缘子外形示意图（五）
TB/T3199.2--2008
绝缘子外形示意图（四）
图6绝缘子外形示意图（六）
TB/T3199.2--2008
图7绝缘子外形示意图（七）
4.2.1.2绝缘子形状位置偏差应符合下述规定：绝缘子外形示意图(八)
a）绝缘子两端金属附件同轴度应小于或等于mm。b）单耳一单耳型绝缘子两端金属附件安装面的平行扭转角度不应大于5°4.2.1.3绝缘子球窝连接[100(120)kN连接标记为16、160kN连接标记为20结构尺寸及偏差应符合GB/T4056一1994的规定；扁脚(单耳)结构尺寸及偏差应符合附录A的规定4.2.2棒形柱式绝缘子
4.2.2.1绝缘子应按本部分以及按规定程序批准的产品图样和技术文件制造，除非供需双方另有协议，绝缘子主要结构尺寸及其偏差应符合表2规定；绝缘子连接结构见图9、图10。棒形柱式绝缘子主要尺寸及偏差表2
单位为毫米
FQB-25/8、12
FQB-25/16
FQBJ-25/8、12
FQBJ-25/16
FQBG-25/8、12
FQBG-25/16
FQBS-25/8、12
FQBS-25/16
FQBSJ-25/8、12
FQBSJ-25/16
FQBSG-25/8、12
FOBSG-25/16
主要尺寸
爬电距离L
主/辅
1200/145
1400/145
1600/145
不规定
0.025L-+6.0
图9绝缘子外形示意图（九）
TB/T3199.2--2008
图10绝缘子外形示意图（十）
当把FQB型8kN绝缘子用于腕臂拉伸时，（推荐采用）靠近绝缘子金属附件安装插孔端口处的U形卡箍凸压板的内侧应带有直径为14mm，长度大于或等于5mm的圆锥体销钉，腕臂插孔位置见图11。
当把FQB型12kN、16kN绝缘子用于腕臂拉伸时，（推荐采用）绝缘子金属附件采用长圆销钉b）
连接方式，腕臂销钉插孔位置见图12，金属附件销钉插孔位置见图13。mm
图11腕臂凸压板插孔位置示意图nn
图12腕臂销钉插孔位置示意图
TB/T3199.2-2008
图13金属附件销钉插孔位置示意图4.2.2.2绝缘子形状位置偏差应符合下述规定：绝缘子两端金属附件同轴度应小于或等于mm。4.3质量与性能
绝缘子外观应符合GB/T20142-2006中9.2.的规定。4.3.2金属附件和锁紧销要求
绝缘子金属附件材料为不低于ZG310～570的铸钢，表面全部采用热镀锌，锌层应符合JB/T8178一1999的规定，进厂的铸造金属附件应逐个进行探伤检查，金相组织正常。射线探伤检查方法见附录B。金属附件也可采用优质碳素钢模锻工艺制造。锁紧销应符合JB/T8181-1999的规定。4.3.3电气性能和机械性能
4.3.3.1棒形悬式绝缘子的（主绝缘)电气性能应符合表3的规定，机械性能应符合表4的规定。表3棒形悬式绝缘子电气性能
工频耐受电压
（有效值）
标准雷电冲
FQX(D)、FQXS-25/100
（120）、160系列
FQX(D)、FQXS-25/100
（120）、160J系列
FOX(D)、FQXS-25/100
（120）、160G系列
击耐受电压
(峰值)
绝缘子高海拔额定电压的修正参见附录C。污区划分符谷TB/T2007-1997。
注：污染采用定量涂刷法。
人工污移工频耐受电压
表4棒形悬式绝缘子机械性能
FQD-25/100、J.G
FQX-25/100(120）、J、G系列
FQX-25/160、J、G系列
逐个检验负荷
1.75（偏移不大于20mm）
60(72)
额定机械破坏负荷
≥100(120)
≥160
适用海拔”
一般地区
轻污区
≤2000
≤3000
≤4000
重污区
≤1000
≤1500
≤2000
检验形式
拉伸-弯曲
