【其他行业标准】 砂基透水砖工程施工及验收规程(附条文说明)

CECS244:2008
中国工程建设协会标准
砂基透水砖工程施工
及验收规程
Specification for construction and acceptanceof sand-based water permeable brick中国工程建设协会标准

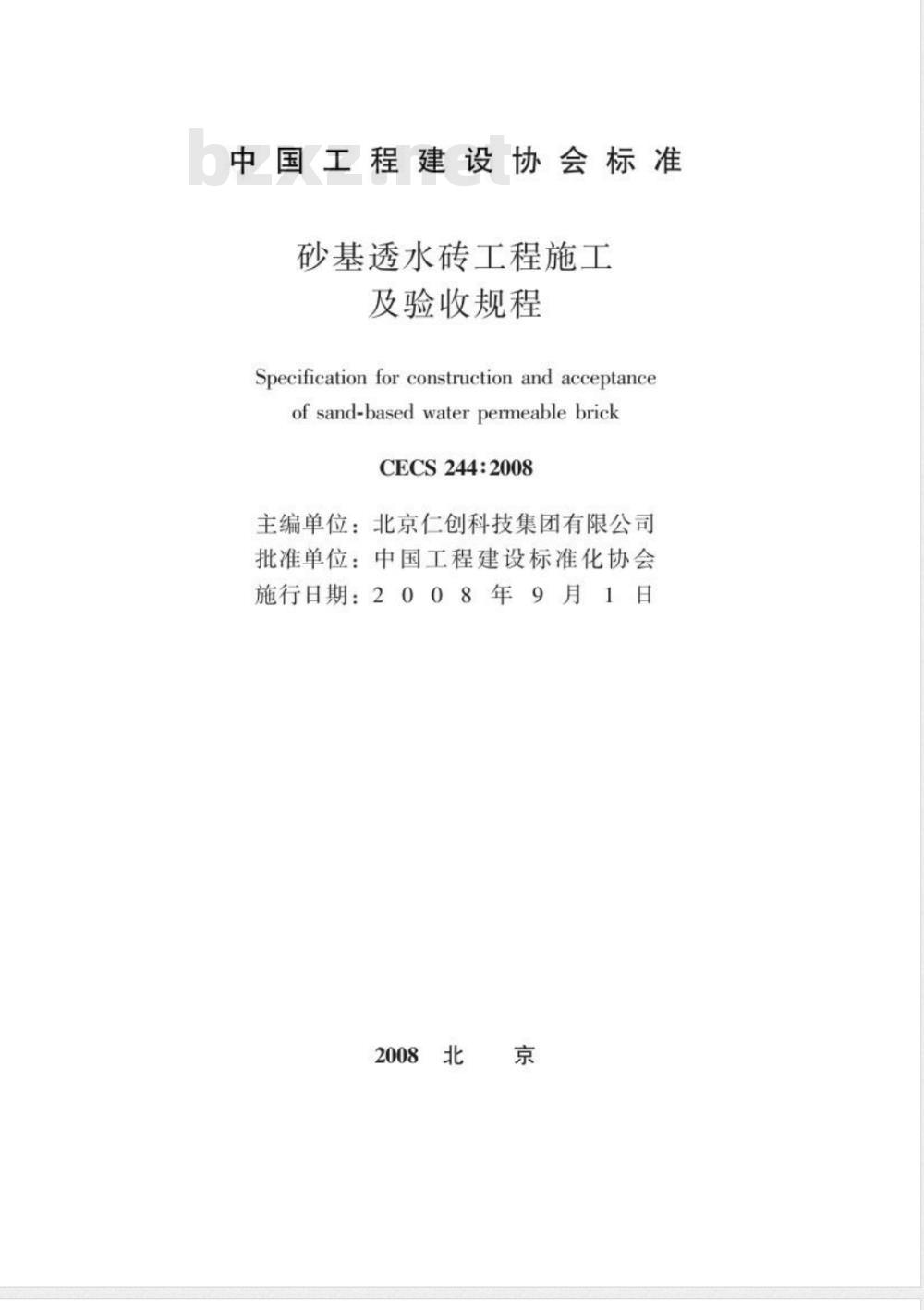

砂基透水砖工程施工
及验收规程
Specificationfor construction and acceptanceof sand-based water permeable brickCECS244:2008
主编单位：北京仁创科技集团有限公司批准单位：中国工程建设标准化协会施行日期：2008年9月1日
2008北京
中国工程建设标准化协会公告
第28号
关于发布《砂基透水砖工程施工及验收规程》的公告
根据中国工程建设标准化协会2006|建标协字第12号文《关于印发中国工程建设标准化协会2006年第一批标准制、修订项目计划的通知》的要求，由北京仁创科技集团有限公司等单位编制的《砂基透水砖工程施工及验收规程》，经本协会建筑与市政工程产品应用分会组织审查，现批准发布，编号为CECS244：2008，自2008年9月1日起施行。
中国工程建设标准化协会
二〇〇八年七月八日

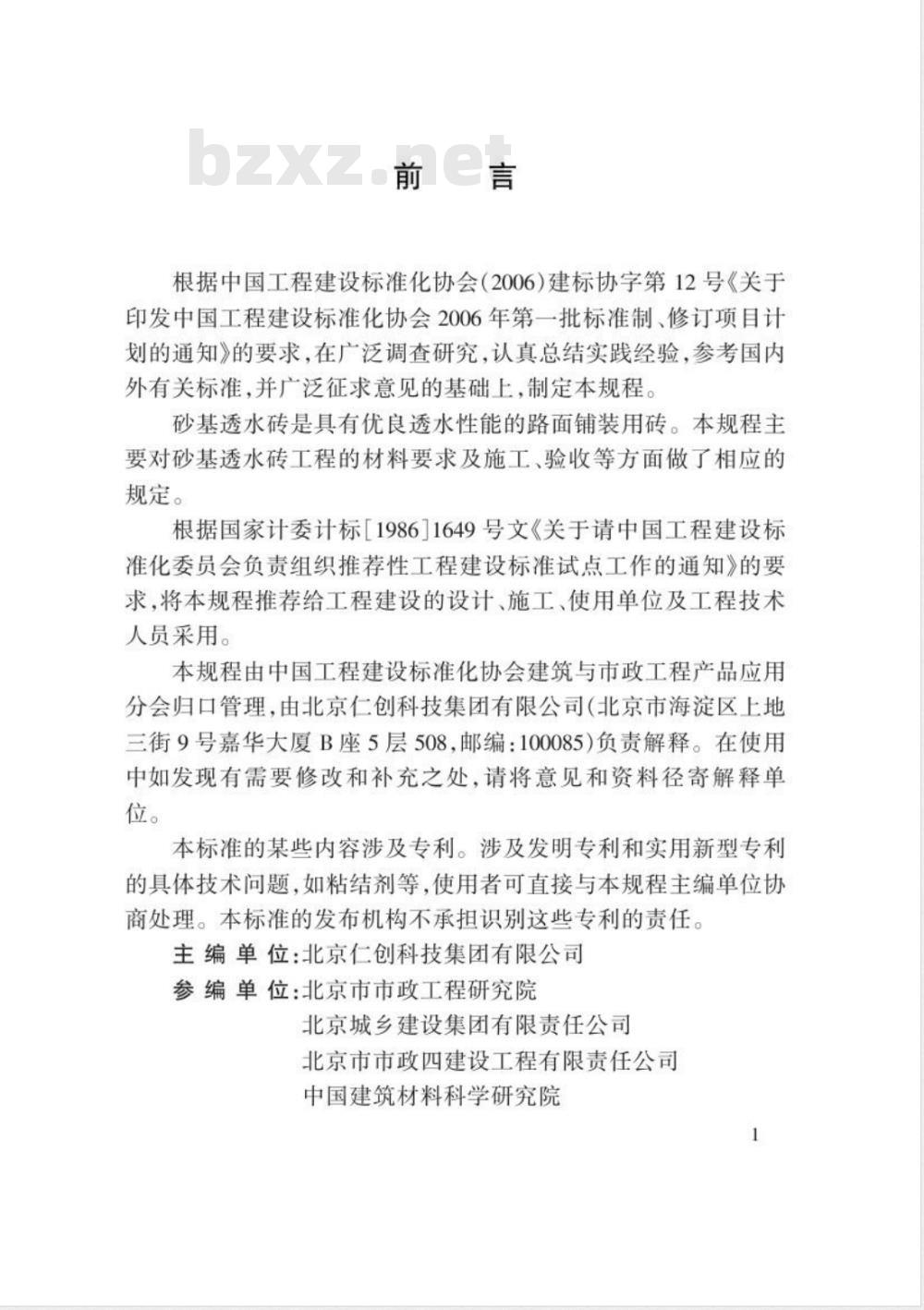

根据中国工程建设标准化协会（2006）建标协字第12号《关于印发中国工程建设标准化协会2006年第一批标准制、修订项自计划的通知》的要求，在广泛调查研究，认真总结实践经验，参考国内外有关标准.并广泛征求意见的基础上，制定本规程。砂基透水砖是具有优良透水性能的路面铺装用砖。本规程主要对砂基透水砖工程的材料要求及施工验收等方面做了相应的规定。
根据国家计委计标1986】1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，将本规程推荐给工程建设的设计、施工、使用单位及工程技术人员采用。
本规程由中国工程建设标准化协会建筑与市政工程产品应用分会归口管理，由北京仁创科技集团有限公司（北京市海淀区上地三街9号嘉华大厦B座5层508，邮编：100085负责解释。在使用中如发现有需要修改和补充之处，请将意见和资料径寄解释单位。
本标准的某些内容涉及专利。涉及发明专利和实用新型专利的具体技术问题，如粘结剂等，使用者可直接与本规程主编单位协商处理。本标准的发布机构不承担识别这些专利的责任。主编单位：北京仁创科技集团有限公司参编单位：北京市市政工程研究院北京城乡建设集团有限责任公司北京市市政四建设工程有限责任公司中国建筑材料科学研究院

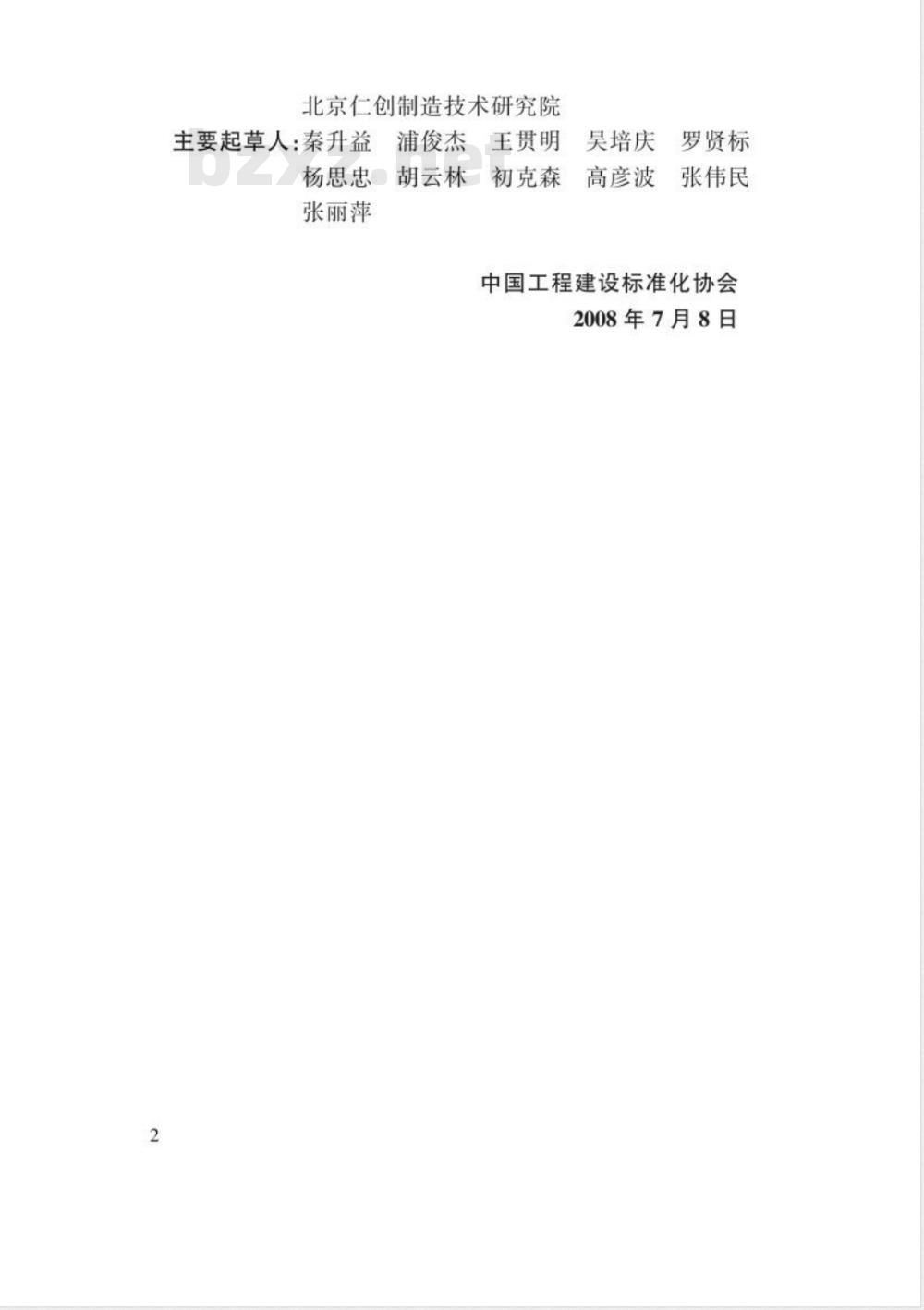

北京仁创制造技术研究院
主要起草人：秦升益浦俊杰
主贯明
杨思忠
张丽萍
吴培庆罗贤标
大初克森
高彦波
胡云林
张伟民
中国工程建设标准化协会
2008年7月8日
找平层
般规定
铺装结构
-般规定
土基层施工bzxz.net
垫层施工
基层施工
透水粘结找平层施工
砂基透水砖面层铺装
清理及养护
工程验收
一般规定
主控项目
一般项目
附录A
砂基透水砖铺装典型结构
（15)
附录B防滑性能试验方法
本规程用词说明
..............
............
1总则
1.0.1为了推广应用砂基透水砖，实现雨水资源化，修复水环境与保护生态环境，并使砂基透水砖铺装工程的施工及质量验收做到技术先进、经济合理、安全可靠、确保工程质量，制定本规程。1.0.2本规程适用于城市广场、人行道、园林、校园、停车场、车行道、住宅小区和室外运动场等新建和改扩建砂基透水砖工程的施工及验收。
1.0.3砂基透水砖铺装工程的设计，应满足雨水排放规划、雨洪利用要求，并与道路设计、排水设计、管线设计等专业配合、协调。1.0.4砂基透水砖工程施工及验收，除应符合本规程外，尚应符合国家现行有关标准的规定。
2术语
2.0.1砂基透水砖sand-basedwaterpermeablebrick以天然硅砂为主要原料，加人有机无机或有机、无机复合的粘结剂，常温下可固结成型，具有优良透水性能的路面铺装用砖。2.0.2透水水泥混凝土permeableconcrete采用单粒径粗集料、少量或无细集料为骨架，并且有适量水泥浆结合料的混凝土材料。
2.0.3透水粘结找平层permeablelevelinglayer以天然硅砂、专用粘结剂为主要原料，均匀搅拌混合而成，具有一定的粘结性和优良的透水性能，位于基层和砂基透水砖面层间的构造层。
2.0.4填缝砂joint sand
由天然硅砂、粘结剂、颜料配制而成，填充到砖缝中，遇水分起粘结作用的材料。
2.0.5有效孔隙率effectiveporosity材料中能够相互流通，且使流体通过的孔隙体积与材料毛体积之比值。
3材料
3.1垫层
3.1.1垫层材料宜采用透水性能较好的中砂或粗砂，含泥量宜小于5%；泥块含量宜小于2%；含水率宜小于3%。3.1.2垫层用砂级配应符合表3.1.2的规定。表3.1.2垫层用砂级配要求
筛孔尺寸（mm）
通过率（%）
90~100
75~100
3.2.1基层应选用具有足够强度透水性能良好、水稳定性好的材料，宜采用级配碎石或透水混凝土。3.2.2级配碎石基层应符合下列规定：1级配碎石一般采用质地坚硬的碎石，宜用质地坚韧、耐磨的破碎花岗岩或石灰石。
2集料中的扁平、长条粒径不应超过10%，集料不应含有粘土块、植物等有害物质。
3集料应满足下列要求：基层压碎值不应天于30%：最大粒径不宜大于26.5mm：塑性指数宜小于6：集料中粒径0.075mm以下颗粒含量不应超过3%。级配可参照表3.2.2的要求。表3.2.2级配碎石基层集料级配要求筛孔尺寸（mm）
通过率（%）
透水混凝土基层应符合下列规定：4.750
1透水混凝土应选用终凝时间较长（6h以上）的硅酸盐水泥或普通硅酸盐水泥，其物理性能和化学成分应符合国家有关标准的规定。
2透水混凝土基层强度R，不应小于15.0MPa，透水混凝土有效孔隙率不应小于15%。
3集料应满足下列要求：基层压碎值不应大于26%；最大粒径不宜大于31.5mm：塑性指数宜小于6：粒径2.36mm以下颗粒含量不应超过7%。级配可参照表3.2.3的要求。表3.2.3透水水泥混凝土集料级配要求筛孔尺寸（mm）
通过率（%）
90~100
4透水混凝土基层配比可参照下列数值：水灰比为0.38左右，水泥用量为245~270kg/m2，碎石用量为1600kg/m2左右。3.3找平层
3.3.1找平层用砂的含泥量应小于2%，泥块含量应小于1%，含水率应小于3%。
3.3.2找平层用砂的级配应符合表3.3.2的规定。表3.3.2找平层用砂级配要求
筛孔尺寸（mm）
通过率（%）
80~100
60~100
3.3.3粘结剂的有害物质溶出指标应符合《环境标志产品技术要求胶结剂》HI/T220一2005的规定。3.3.4粘结找平层的抗压强度应达到2.0MPa。3.3.5粘结找平层的透水系数应达到2.0×10-2cm/s。3.4面层
砂基透水砖应符合下列规定：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
