电信中心机房设备的火焰传播危险技术要求及试验方法
Fire propagation hazard requirements and test method of telecommunicationcentreequipment
2008-08-25印发
中国通信标准化协会发布
1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语
3.2缩略语.
4技术要求
4.1合格判定
4.2试验判据.
4.3热释放率（HRR）
5试验方法
5.1试验仪器.
5.2试验用气体，
5.3试验布置
5.4试验程序
附录A（资料性附录）燃烧棒位置示例附录B（资料性附录）
B.L录像
火焰传播危险试验报告要求
B.1.1火焰传播危险试验过程使用彩色摄像机进行记录B.1.2.火焰传播危险试验过程使用热成像仪记录火焰和热的传播B.2书面报告
YDB022—2008
YDB022-2008

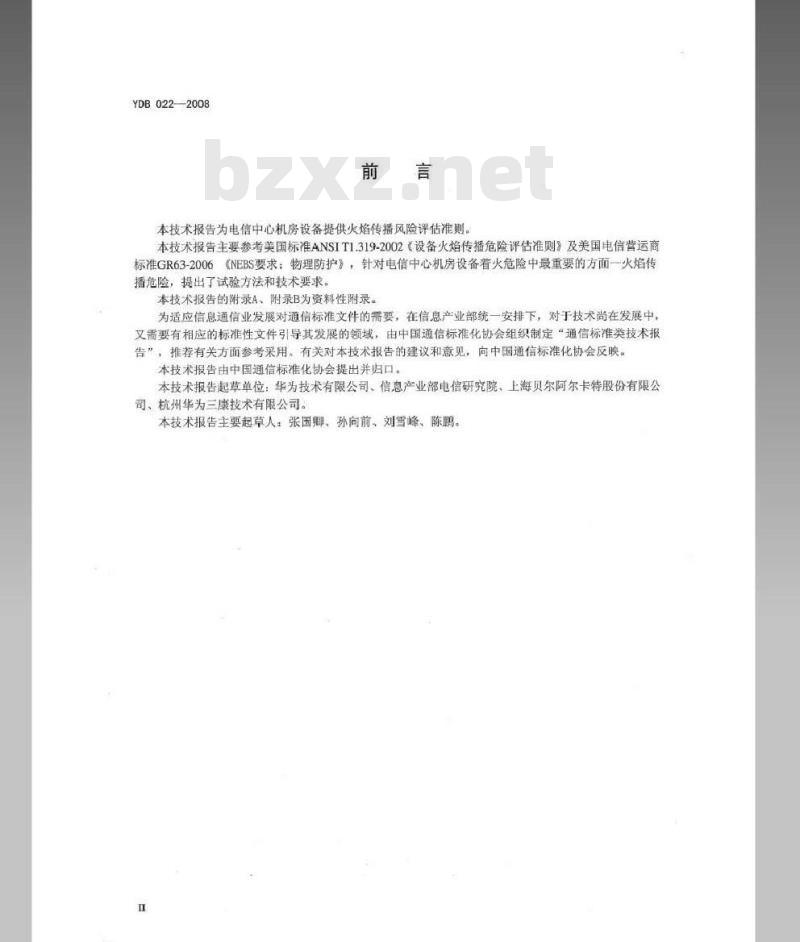

本技术报告为电信中心机房设备提供火焰传播风险评估准则。本技术报告主要参考美国标准ANSIT1.319-2002《设备火焰传播危险评估准则》及美国电信营运商标准GR63-2006（NEBS要求：物理防护》，针对电信中心机房设备着火危险中最重要的方面一火焰传播危险，提出了试验方法和技术要求。本技术报告的附录A、附录B为资料性附录。为适应信息通信业发展对通信标准文件的需要，在信息产业部统一安排下，对于技术尚在发展中，又需要有相应的标准性文件引导其发展的领域，由中国通信标准化协会组织制定“通信标准类技术报告”，推荐有关方面参考采用。有关对本技术报告的建议和意见，向中国通信标准化协会反映。本技术报告由中国通信标准化协会提出并归口。本技术报告起草单位：华为技术有限公司、信息产业部电信研究院、上海贝尔阿尔卡特股份有限公司、杭州华为三康技术有限公司。本技术报告主要起草人：张国卿、孙向前、刘雪峰、陈鹏。1范围
YDB022-—2008
电信中心机房设备的火焰传播危险技术要求及试验方法本技术报告规定了电信中心机房设备的火焰传播危险技术要求及试验方法。本技术报告适用于电信中心机房设备如局用交换设备、数据设备、传输设备、电源设备等，不适用于如示波器、便携式测试设备等辅助设备。2规范性引用文件
下列文件中的条款通过本技术报告的引用而成为本技术报告的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本技术报告，然而，鼓励根据本技术报告达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本技术报告。
ISO9705-1993
UL444-1994
火灾试验-表面材料的全尺寸房间试验方法（FiretestsFull-scaleroomtestfor surfaceproducts)
通信电缆（CommunicationsCables）3术语、定义和缩略语
以下术语、定义和缩略语适用于本技术报告。3.1术语
火焰传播危险Fire Propagation Hazard电信中心机房设备的电路板可能由于过热、短路等原因面起火燃烧。火焰传播危险是指该火焰发展到点燃临近设备的可能性。
3.2缩略语
4技术要求
4.1合格判定
FrameLevel IgnitionIndicatorModuleShelfLevel Ignition IndicatorModule机柜级起燃指示器模块
子架级起燃指示器模块
设备在试验过程中应满足试验判据的要求，如出现一项不符合情况则视为不合格。4.2试验判据
4.2.1子架级
4.2.1.1试验时不能发生下述现象：aSLIM被引燃；
试验开始后，在连续30秒或更长时间内，设备外表面或外部有超过50mm的火焰，而且这个火b
焰不是由甲烷气产生的。
4.2.1.2停止输送甲烷气后，设备的火焰应开始逐渐减少：停止输送甲烷气过5分30秒时，火焰应明显减少：停止输送甲烷气过10分30秒时，火焰应熄灭：停止输送甲烷气过15分30秒时，烟应停止。4.2.2机柜级
4.2.2.1试验时不能发生下述现象：a）机柜内被测子架的附近子架的外壳/内部印刷电路板出现燃烧现象；1
YDB022—2008
b）FLIIM出现燃烧现象：
试验开始后，在连续30秒或更长时间内，设备外表面或外部有超过50mm的火焰，而且这个火c
焰不是由甲烧气产生的。
4.2.2.2停止输送甲烷气后，设备的火焰应开始逐渐减少：停止输送甲烷气过5分30秒时，火焰应明显减少：停止输送甲烷气过10分30秒时，火焰应熄灭：停止输送甲烷气过15分30秒时，烟应停止。注：甲烷气产生的火焰的显薯特点是兰色低烟、设备内部无烧毁迹象。4.3热释放率（HRR）
热释放率（HRR）是反映火焰传播危险的一个重要指标。对热释放率（HRR）的研究正在进行中。5试验方法
5.1试验仪器
5.1.1试验场所
进行火焰传播危险试验的场所应当设有用来排放燃烧生成物的通风孔，并且有新鲜空气供应。5.1.2集气罩和排气管
集气罩和排气管见图1，与ISO9705中的集气罩、排气管一样。5.1.3燃烧棒
如图2所示，燃烧棒由不锈钢钢管制成。内径为9.5mm，一端封闭。从燃烧棒的封闭端13mm处开始，在燃烧棒的一侧钻出11个直径为2.78mm±0.1mm的圆孔，圆孔中心间为13mm
密封端
排气管
图1集气罩和排气管
9.5mm内径
燃烧棒
集气革
集气罩下的样品
YDB022--2008
连接到甲烷气体源
YDB0222008
5.1.4摄像机和热成像仪bzxZ.net
火焰传播危险试验过程使用彩色摄像机进行记录。至少记录两个视图（前视图和后视图：前视图记录燃烧棒进入的那一面，后视图记录与之相对的另一面），并且带有屏幕计时器。火焰传播危险试验过程使用热成像仪记录火焰和热的传播。5.1.5起燃指示器
5.1.5.1子架级起燃指示器结构
5.1.5.1.1结构
子架级起燃指示器结构见图3。
454.66mm（17.29英寸
/540.77mm（21.29英寸）
品服盟政#
(20英寸）
（3英）
品#国#口联管品区国路
435.25mm（17.41英寸，对于19英寸子架）543.81mm（21.41英寸，对于23英寸子架）-19英寸
/23英寸
75.18mm（2.96英寸）
19.5mm（0.75英寸）
485.0Tmm（18.31英寸，对于19英寸子架）566.67mm（22.31英于，对于23英于子架）图3子架级起燃指示器结构示意图5.1.5.1.2子架级起燃指示器模块（SLIIM）25.4mm（1英寸）
12.7mm（0.5英寸）
76.2mm.101.6m
(3英寸）4英守
—12.7mm（0.5英寸）
子架级起燃指示器模块（SLIIM）的结构尺寸为：508.0mm（20.0英寸，长）×76.2mm（3.0英寸，高）×0.762mm（0.063英寸，厚），材料要求为：FR-4、V0、Tg为140℃、不含铜、无防焊层。5.1.5.2机柜级起燃指示器结构
YDB 022—2008
机柜级起燃指示器结构见图4，是一个电缆架，位于被测设备顶部200mm，机柜级起燃指示器模块（FLIIM）即电缆架上平铺的一束一束的通信电缆。单束电缆由100对26AWG的线缆组成，电缆类型为UL444定义的CM类型。
q808099000o9o
侧视图
电缆架
披测样品-机柜
C美型电缆
图4机柜级起燃指示器示意图
5.2试验用气体
通信设备的电路板可能由于过热、短路等原因而起火燃烧，用甲烷气燃烧棒的火焰模拟电路板的燃烧，控制燃烧棒的甲烷气流量使其放热率模拟电路板燃烧时的放热率。通过观察火焰传播到设备边界以外的情况来评估通信设备的火焰传播危险。燃烧气体使用工业级及以上的甲烷气体（纯度为99.0%，20℃时的净热值为50MJ/kg），可以自动控制流量或者手动控制流量，甲烷气经流量控制器到达燃烧棒，见图5。5
YDB022—2008
流量控制器
电脑流量控
图5甲烷气流量控制示意
坚插板设备最大甲烷气流量要求10
甲烷气体流递
(L/min）
图6甲烷气流量示例1
对于竖插板设备，最大甲烷气流量要求为：Qpeak=（0.071×hl260.03）×1.8.0
时闻（s）
其中，Qpeak为最大甲烧气流量（单位：L/min）：h为竖插板高度（单位：cm）甲烷气流量曲线要求：
1升/分的流量持续15秒钟：
从第15秒钟到第85秒钟这段时间内从1升/分线性增长到Qpeakb)
从第85秒钟到第270秒钟这段时间内从Qpeak线性衰减：29.cmboard
—22cmboorg
o15entboard
7cmtoard
注：衰减率为从Qpeak线性衰减到0，在270秒的时间内；最低流量应为1升/分。所有流量曲线上的线性变减应当停止在1开1分。
d）270秒停止供气。
对于竖插板高度为29厘米，22厘米，15厘米和7厘米的电路板，甲烷气流量示例请见图66
YDB022—2008
对于设备深度原因使11个燃烧孔的燃烧棒无法完全插入的情况，需要进行额外调登。首先确定可以进入被测设备内部的燃烧孔数量N，封闭无法进入被测设备内部的燃烧孔（11-N）。由电路板的方向和高度所确定的甲烷气流量乘以燃烧孔的打开比率（N/11）即为此情形下的甲烷气流量。5.2.2横插板设备最大甲烷气流量要求对于横插板设备或者横插板隔间，甲烷气流量为5升/分，试验时间持续120秒。5.3试验布置
5.3.1机柜级试验布置
机柜级试验布置见图7。所有内部和外部电缆都应保留：外部电缆应至少超出被测设备304.8mm（1英尺）
抗拒纸定质指示器
图7机柜级试验布置图（前视图）5.3.2子架级试验布置
下面的试验布置基于23英寸机柜，如果子架会应用于不同于23英寸的机柜，要按照实际所应用机柜（机架）的尺寸作相应调整。
子架级试验布置见图8和图9支撑被测样品的机架为584.2mm（23英寸）宽。对于用风扇将空气吹出一侧或两侧的设备，从机架外部63.5mm（2.5英寸）处挂一个子架级起燃指示器模块（SLIIM），SLIIM与吹出的空气处于同一水平高度，SLIM的底部与气流垂直中点对齐，YDB022-2008
子架级起燃指示
器模换
出风口
50.8mm（2英寸）
子架级起燃指示器
子架级起燃指示
器模块
出风口
图8子架级试验布置图（前视图）
