【其他行业标准】 钢结构单管通信塔技术规程(附条文说明)

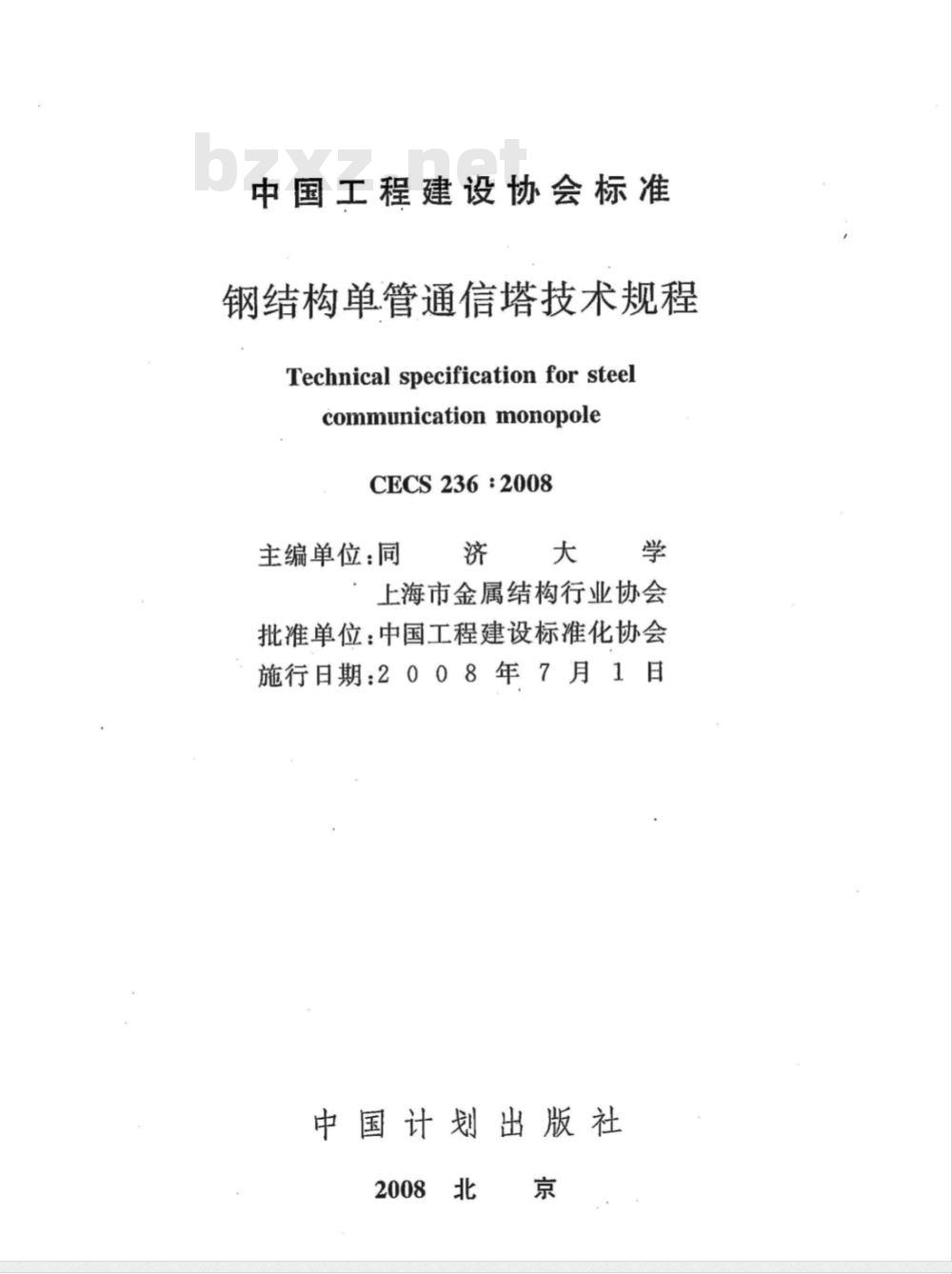

中国工程建设协会标准
钢结构单管通信塔技术规程
Technical specification for steelcommunication monopole
CECS236 :2008
主编单位：同
济大学
上海市金属结构行业协会
批准单位：中国工程建设标准化协会施行日期:2008年7月1日
中国计划出版社
2008北
中国工程建设协会标准
钢结构单管通信塔技术规程
CECS236-2008
同济大学
上海市金属结构行业协会

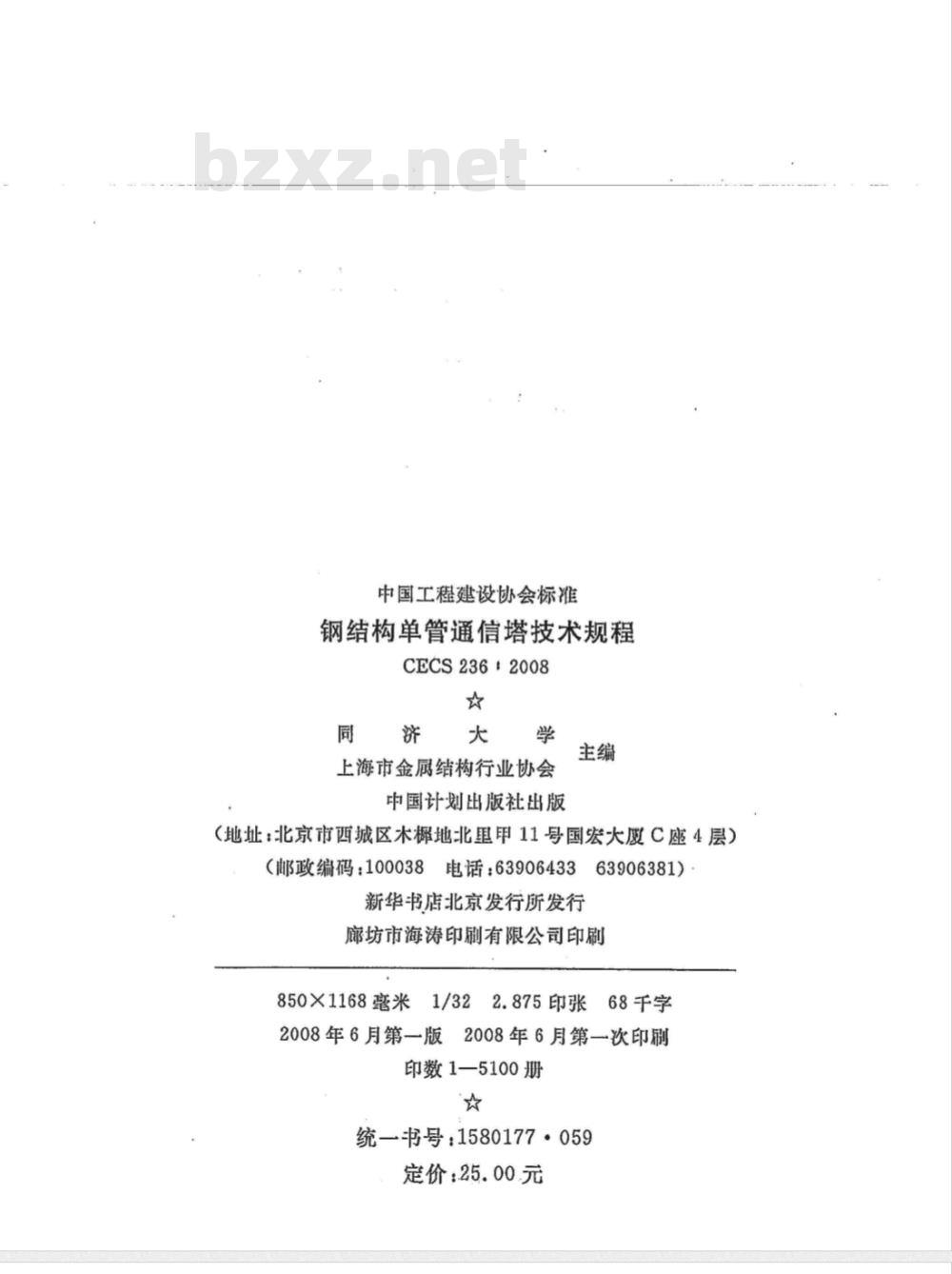

中国计划出版社出版
（地址：北京市西城区木棍地北里甲11号国宏大厦C座4层）（邮政编码：100038
电话：63906433
新华书店北京发行所发行
63906381)
廊坊市海涛印刷有限公司印刷
850×1168毫米1/322.875印张68千字2008年6月第一版2008年6月第一次印刷印数1—5100册
统一书号：1580177：059www.bzxz.net
定价：25.00元

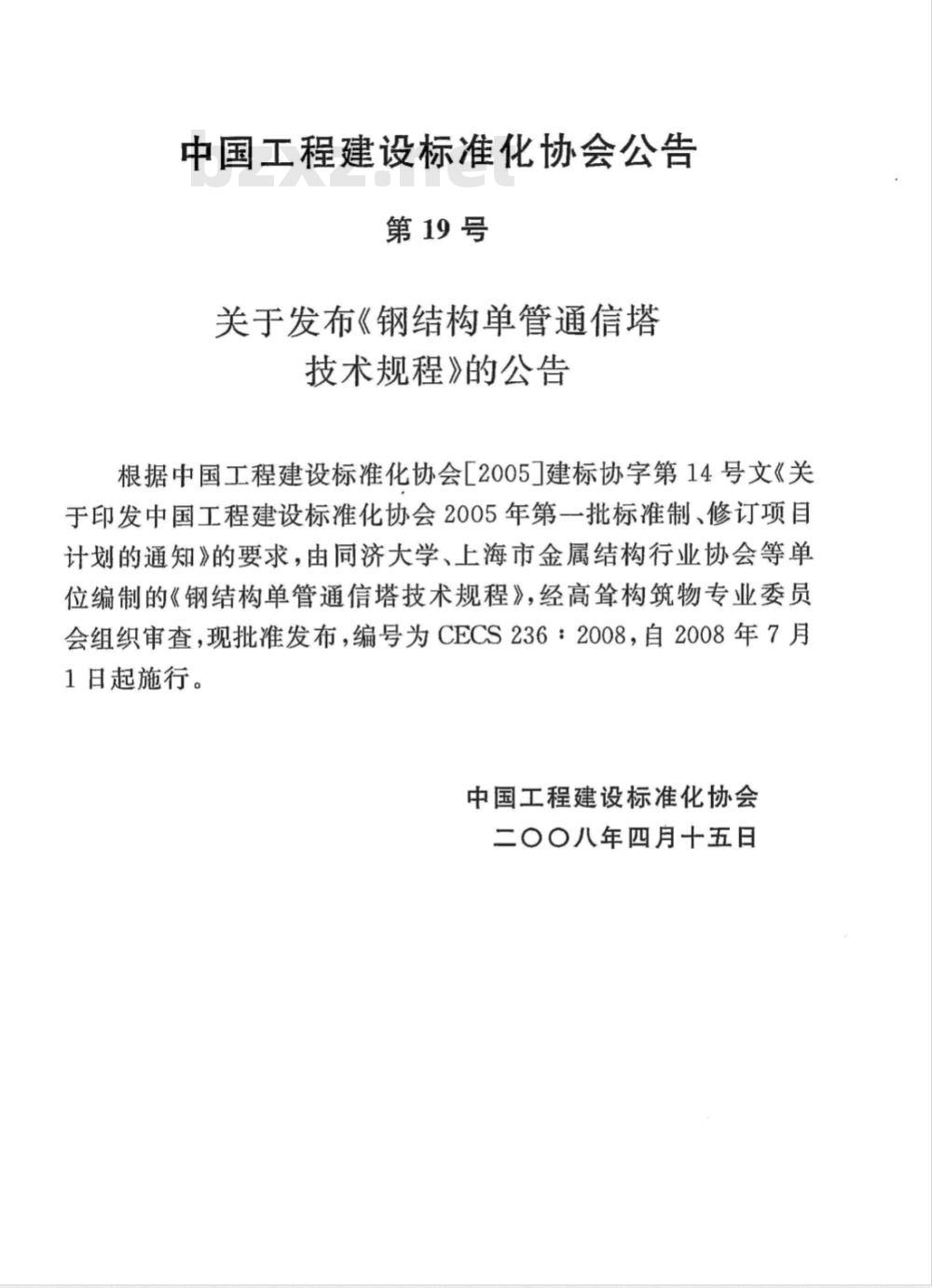

中国工程建设标准化协会公告
第19号
关于发布《钢结构单管通信塔
技术规程》的公告
根据中国工程建设标准化协会[2005］建标协字第14号文《关于印发中国工程建设标准化协会2005年第一批标准制、修订项目计划的通知》的要求，由同济大学、上海市金属结构行业协会等单位编制的《钢结构单管通信塔技术规程》，经高算构筑物专业委员会组织审查，现批准发布，编号为CECS236：2008，自2008年7月1日起施行。
中国工程建设标准化协会
二〇〇八年四月十五日

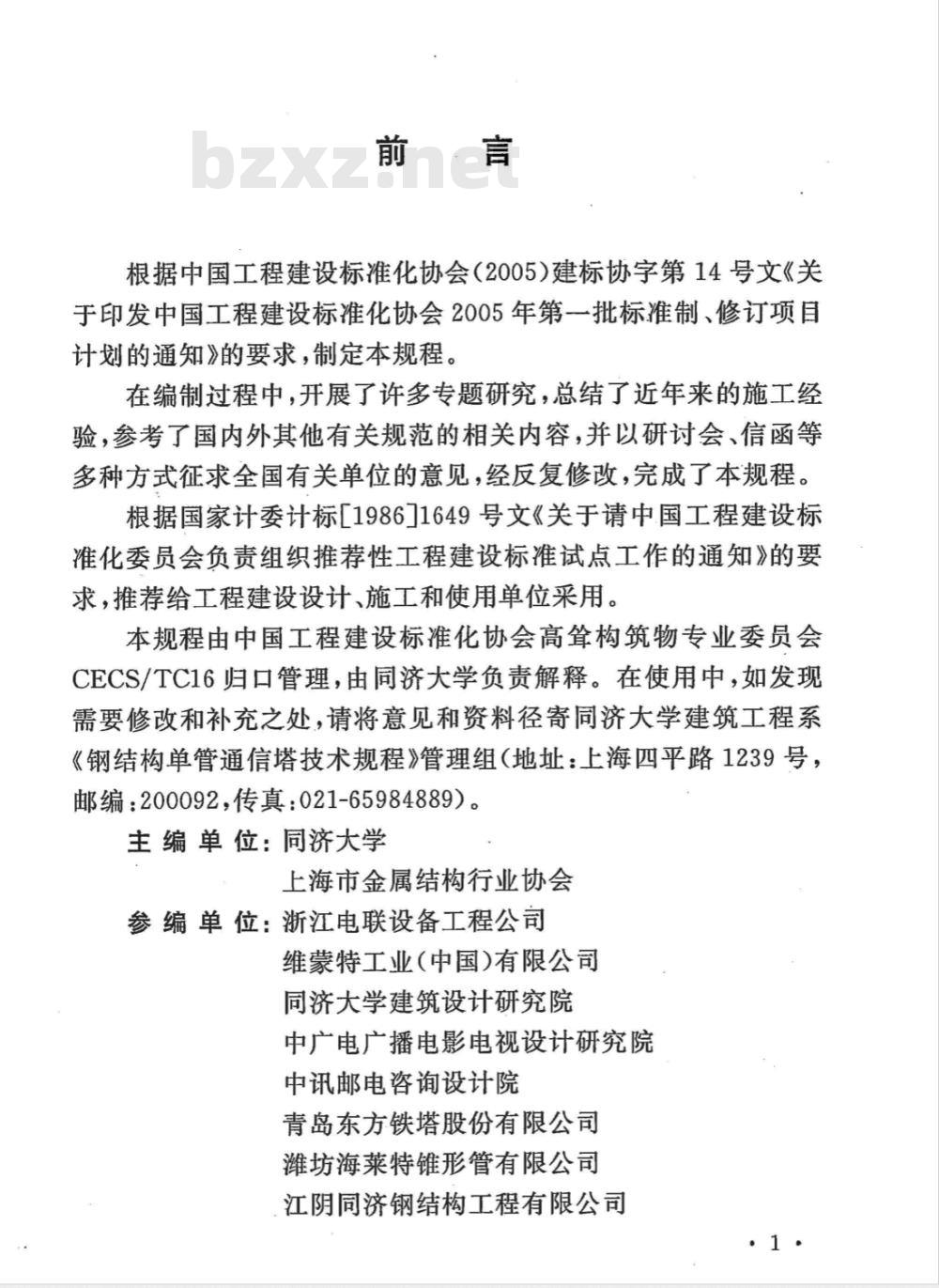

前、言
根据中国工程建设标准化协会（2005）建标协字第14号文《关于印发中国工程建设标准化协会2005年第一批标准制、修订项目计划的通知》的要求，制定本规程。在编制过程中，开展了许多专题研究，总结了近年来的施工经验，参考了国内外其他有关规范的相关内容，并以研讨会、信函等多种方式征求全国有关单位的意见，经反复修改，完成了本规程。根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，推荐给工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会高耸构筑物专业委员会CECS/TC16归口管理，由同济大学负责解释。在使用中，如发现需要修改和补充之处，请将意见和资料径寄同济大学建筑工程系《钢结构单管通信塔技术规程》管理组（地址：上海四平路1239号，邮编：200092，传真：021-65984889）。主编单位：同济大学
上海市金属结构行业协会
参编单位：浙江电联设备工程公司维蒙特工业（中国）有限公司
同济大学建筑设计研究院
中广电广播电影电视设计研究院中讯邮电咨询设计院
青岛东方铁塔股份有限公司
潍坊海莱特锥形管有限公司
江阴同济钢结构工程有限公司
上海高耸建设工程有限公司
北京北广科技股份有限公司
华东电力设计院
中国电力工程顾问集团公司
南京工业大学
上海邮电设计院有限公司
河北邮电铁塔设计所
中国移动通信集团上海有限公司中国联通有限公司上海分公司
中国移动通信集团设计院有限公司浙江鸿顺实业有限公司
浙江八方电信有限公司
浙江安成通信工程有限公司
江阴市阪纳奇自动化设备有限公司嘉兴学院
主要起草人：马人乐
王少曼
昌兆华
陈文波
段云辉
般景成
傅克祥（以下按姓氏笔画排序）王方林
李荣海
陈建云
荆建中
秦益芬
蒋演德
王国超
孙德发
杨元春
陈俊岭
唐玉德
高险峰
韩汇如
沈之容
周开文
唐国安
曹向东
乐俊旺
何敏娟
肖建平
徐华刚
中国工程建设标准化协会
2008年4月15日
术语和符号
基本规定
荷载与作用
荷载与作用分类·
风荷载
地震作用和抗震验算
塔筒设计
一般规定
结构分析
连接设计
构造要求
地基和基础设计
一般规定
地基计算
基础设计
般规定
边缘加工
(15）
(15）
(24）
（35）
（35）
(36）
(40）
构件外形尺寸：
预拼装
防腐蚀及标志
基本规定
运输和堆放
单管塔的安装·
塔体法兰安装
塔体套接的安装
连接和定
工程验收
附录A
附录B
附录C
附录D
附录E
附录F
钢材及连接强度设计值
有关安全及功能的检验和见证检测项目单管塔工程有关观感质量检查项目分部工程施工现场质量管理检查记录分项工程检验批质量验收记录
分部工程质量验收记录
本规程用词说明
附：条文说明
(59）
1.0.1为了使钢结构单管通信塔的设计及施工做到安全适用、技术先进、经济合理、确保质量，制定本规程。1.0.2本规程适用于无微波天线或带有小型微波天线的钢结构单管通信塔的设计及工程质量验收。对于高度超过60m的钢结构单管通信塔，其施工质量验收标准应在工程实施之前根据工程特点作专门论证后确定。
1.0.3本规程是根据现行国家标准《建筑结构可靠度设计统一标准》GB50068规定的原则制定的。符号、计量单位和基本术语是按现行国家标准《建筑结构设计术语和符号标准》GB/T50083的有关规定采用。
1.0.4设计及施工钢结构单管通信塔时，除遵照本规程的规定外，尚应符合有关现行国家标准和地方标准的规定。1.0.5钢结构单管通信塔的设计应综合考虑基础施工、钢结构的制作、运输、安装以及建成后的环境影响和维护问题。2术语和符号
2.1术语
2.1.1钢结构单管通信塔steel communicationmonopole由单根钢管构成的用于无线通信的自立式高耸结构，其主体多为圆形或多边形截面焊接钢管。以下简称单管塔。2.1.2.塔身筒tubebody of monopole单管塔塔身主体所采用的圆柱形、圆雏形或多梭形的管筒结构。
外法兰连接outerflangeconnection塔身法兰盘连接的种形式，连接螺栓设在相互连接塔筒的外部。
内法兰连接innerflangeconnection塔身法兰盘连接的种形式，连接螺栓设在相互连接塔筒的内部。
钢性短柱基础rigid pier foundation2.1.5
圆柱体基础，主要用来抵抗塔简传来的剪力和弯矩。2.1.6
插接连接slip joint connection将相互匹配的上段锥形钢管的下端套插于下段锥形钢管的上端，以实现上、下塔身筒段相互连接的连接形式。2.1.7小型微波天线lightmicrowaveantenna直径小于1.2m，用于移动通信行业较短距离微波信号传输用的天线。
2.1.8天线抱杆antenna pole
用于固定天线的构件。
2.2.1作用和作用效应
2.2符号
S(·)一一结构荷载组合效应代表值；R（·）-结构抗力代表值（按《高笃结构设计规范》选用）；N-—单管塔所受轴向压力;
M单管塔所受弯矩;
垂直于焊缝长度方向的焊缝应力；平行于焊缝长度方向的焊缝应力。2.2.2
计算指标
钢材强度的标准值；
钢材的屈服强度：
钢材的抗弯强度设计值；地基持力层承载力特征值；
钢材的抗剪强度设计值；
焊缝抗拉、抗剪强度设计值；
f。一修正后的地基承载力特征值，应按现行国家标准：《建筑地基设计规范》GB50007的规定采用；k—地基变形标准值；
C—一单管塔的横向变形允许值。2.2.3
几何参数
H——单管塔基础顶面到塔顶的高度；W一一毛截面抗弯模量；基础底面抗弯模量：D一圆柱形单管塔外径；多棱柱形单管塔截面外接圆外径；
圆柱形、多棱柱形单管塔壁厚；内、外法兰盘的厚度；肋板的厚度：
多棱柱形单管塔单边宽度；
一法兰盘加劲肋板的高度；基础顶面与基础底面的h
