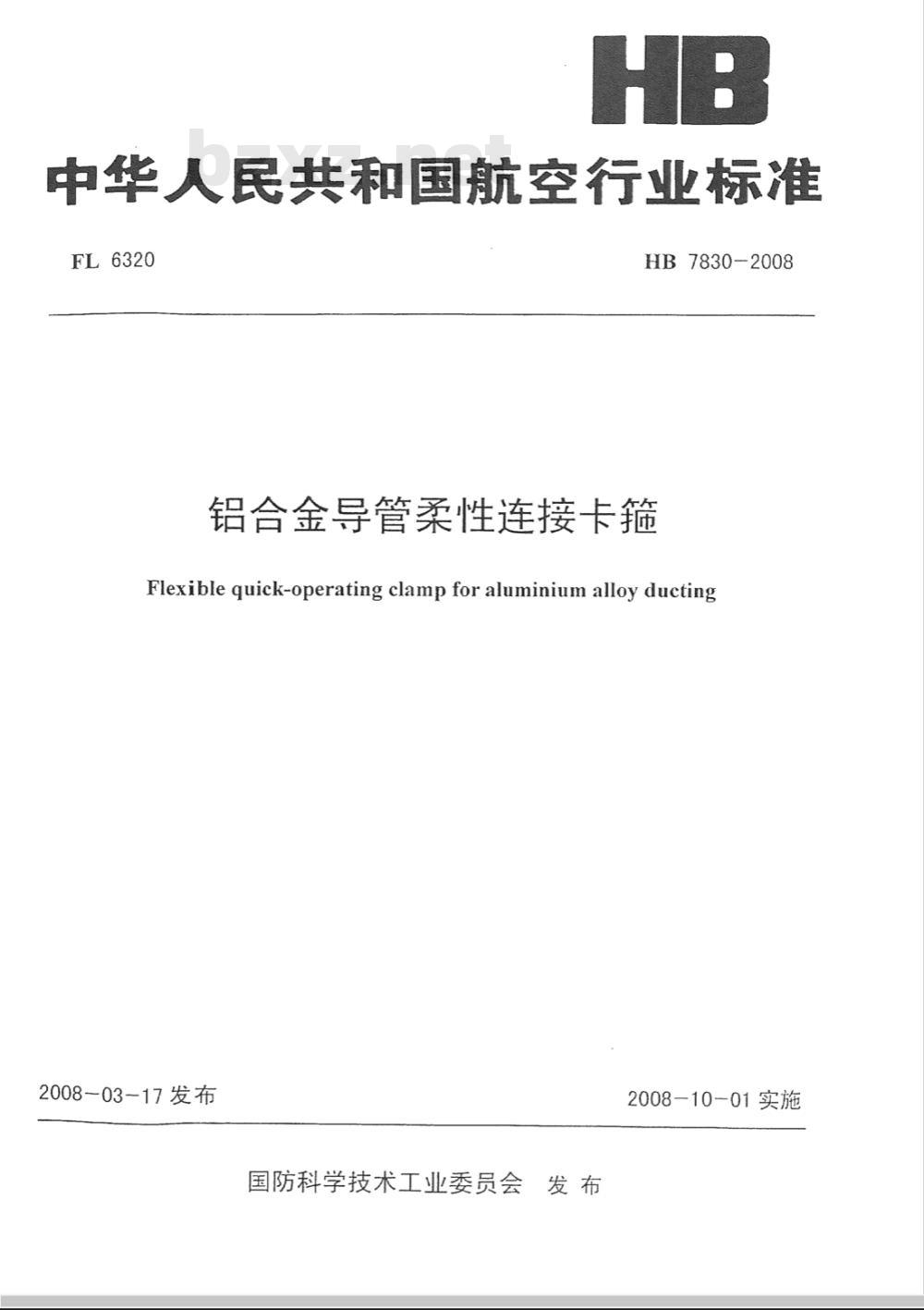

【航空工业行业标准(HB)】 铝合金导管柔性连接卡箍

中华人民共和国航空行业标准
FL6320
HB7830-2008
铝合金导管柔性连接卡箍
Flexible quick-operating clamp for aluminium alloy ducting2008-03-17发布
国防科学技术工业委员会发布
2008-10-01实施

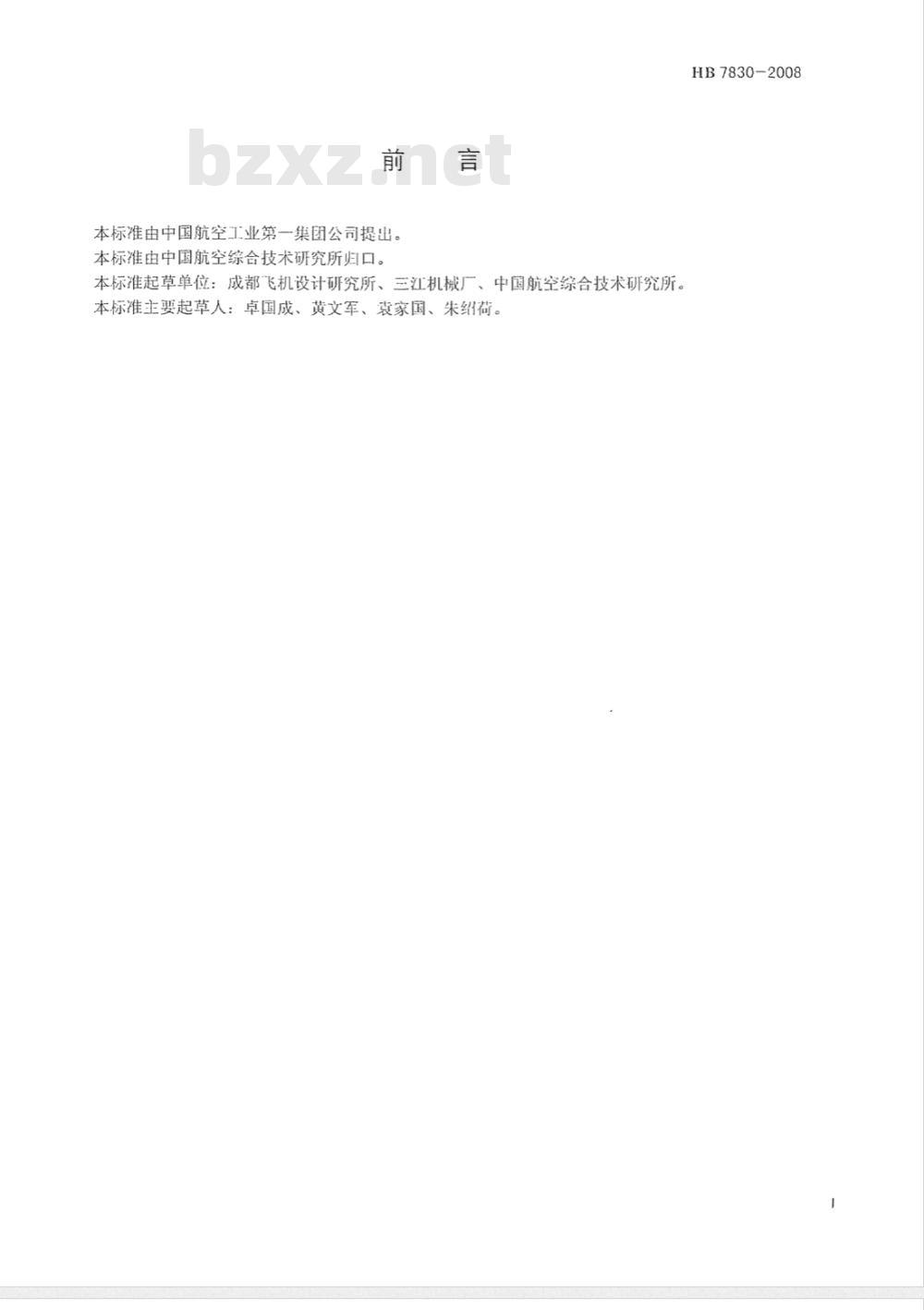

本标准由中国航空工业第一集团公司提出。本标准由中国航空综合技术研究所归口。本标准起草单位：成都飞机设计研究所、三江机械厂、中国航空综合技术研究所。本标准主要起草人：卓国成、黄文军、袁家国、朱绍荷。HB7830-2008
1范围
铝合金导管柔性连接卡箍
本标准规定了铝合金导管柔性连接卡箍的连接结构和接口尺寸。HB7830-2008
本标准适用于工作温度-55℃～100℃、工作压力不大于0.43MPa的导管与导管的连接。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文仆，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的备方研究否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3191-1998铝及铝合金挤压棒材GJB2294一1995航空用不锈钢棒及耐热钢棒规范HB4-56～4-57-1987圆截面橡胶密封圈结构HB5800-1999—般公差
HB7829-2008铝合金导管柔性连接卡箍规范HG6-407-1979
航空橡胶零件及型材用胶料
HG6-409-1979
3技术要求
航空橡胶零件

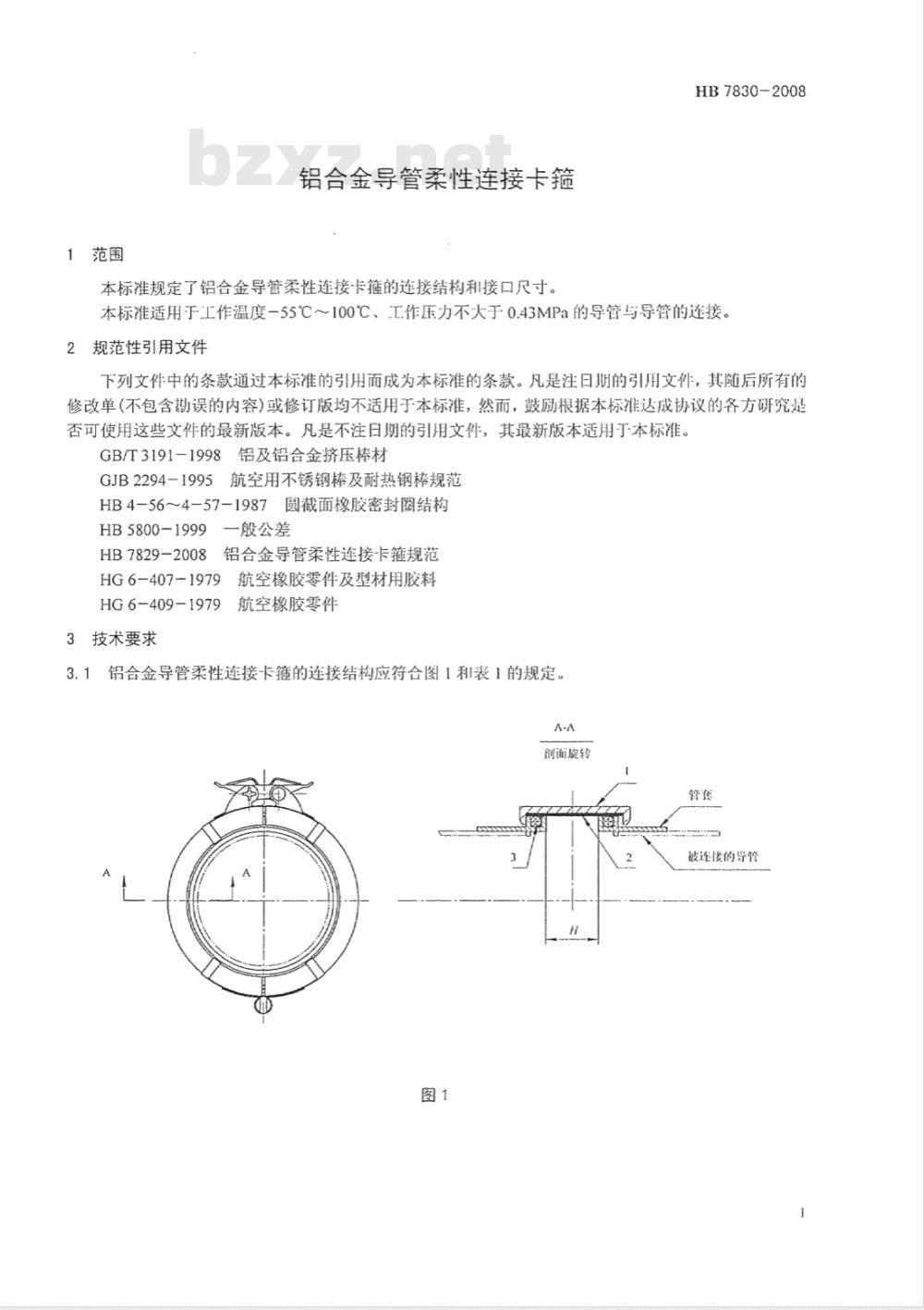

3.1铝合金导管柔性连接卡箍的连接结构应符合图1和表1的规定。A-A
削面旋转
被连接的导管
HB7830-2008
导管外径
卡箍组件
IHB 7830-32
1HIB7830-38
IHB7830-42
1HB7830-45
1FIB 7830-50
IHB 7830-55
II-IB7830-60
IIHIB 7830-65
IHB7830-70
1HB7830-75
IHB7830-80
2HB7830-32
2HB7830-38
2HB7830-42
2HB7830-45
2HB7830-50
2HB7830-55
2HB7830-60
2HB7830-65
2HB7830-70
2HIB 7830-75
2IHIB7830-80
3HB7830-32
3HB7830-38Www.bzxZ.net
3HB7830-42
3HB7830-45
3HB7830-50
3HB7830-55
3HB7830-60
3HB7830-65
3HB 783070
3HB 783075
3HB7830-80

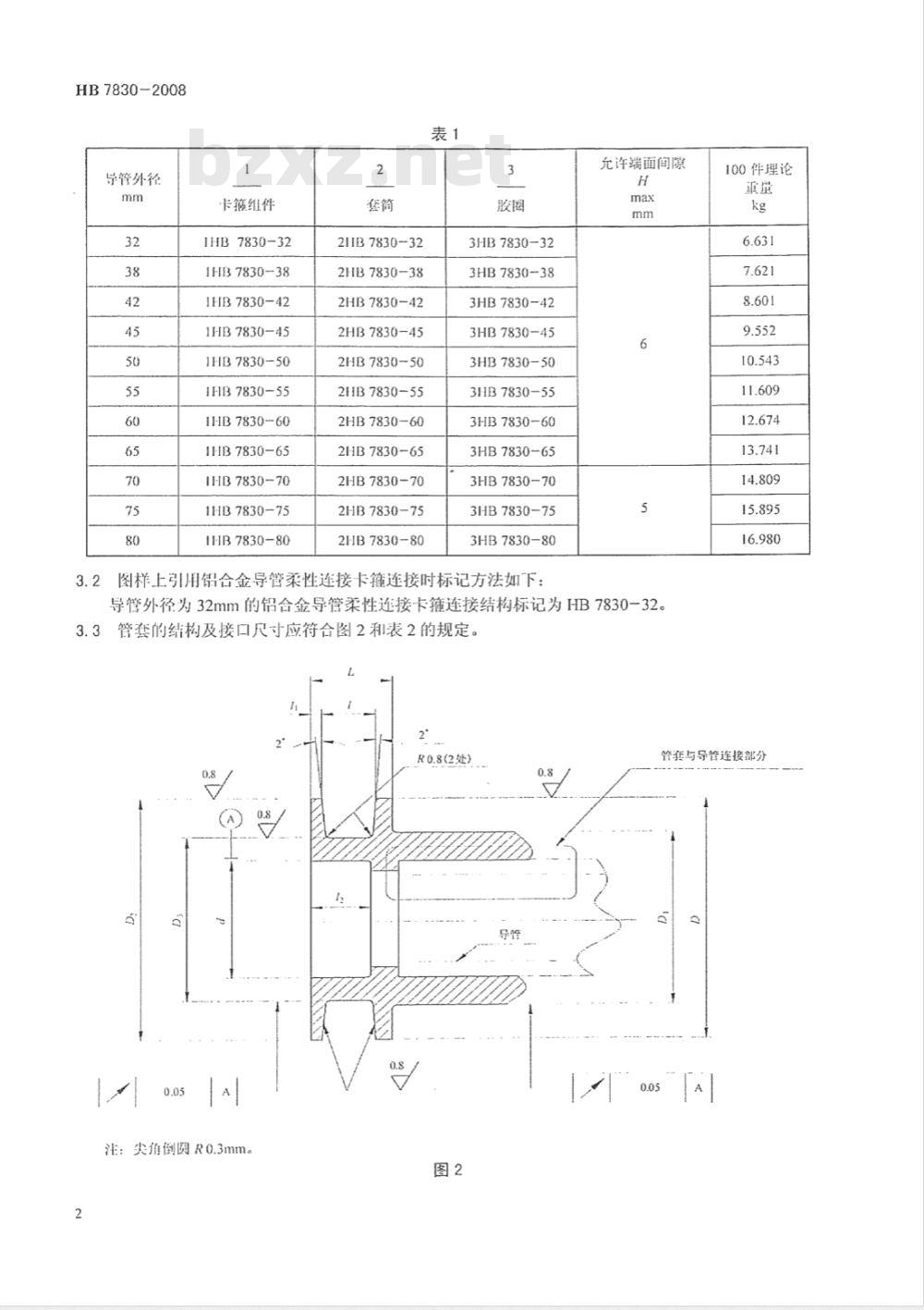

3.2图样上引用铝合金导管柔性连接卡箍连接时标记方法如下：允许端面间隙
导管外径为32mm的铝合金导管柔性接卡箍连接结构标记为HB7830-32。3.3管套的结构及接口尺寸应符合图2和表2的规定。R0.8(2处)
注：尖角倒圆R0.3mm。
100件理论
管套与导管连接部分
导管外径

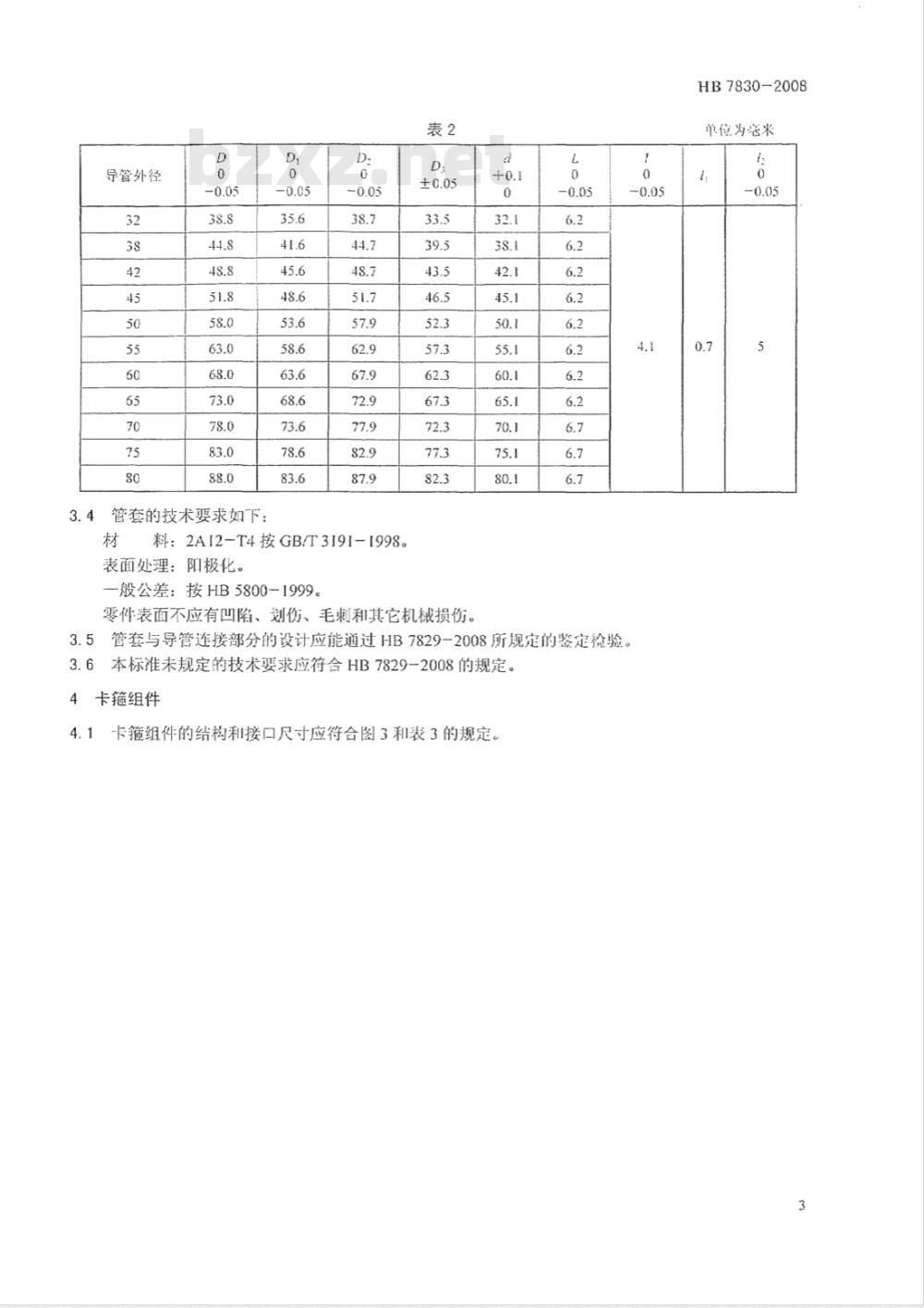

3.4管套的技术要求如下：
料：2A12-T4按GB/T3191-1998。表面处理：阳极化。
一般公差：按HB5800-1999。
零件表面不应有凹陷、划伤、毛刺和其它机械损伤。d
3.5管套与导管连接部分的设计应能通过HB7829-2008所规定的鉴定检验。3.6本标准未规定的技术要求应符合HB7829-2008的规定4卡箍组件
4.1卡箍组件的结构利接口尺寸应符合图3利表3的规定。HB7830-2008
单位为虑米
HB7830-2008
用合（1件)状态
期制而
1HB7830一2008《卡箍组件》
决锁组件
搭铁片(4件)
卡固（2件对称）
铆接时，锦行头不座凸出此表而图3
标记示例：导管外径为32mm的卡箍组件1HB7830-32
导管外径
开启状态
单位为旁米
4.2快卸锁组件的工作原理参见图4。锁座
4.3卡圈用阳极化铝合金制造。
川启软念的较相和净英
闻合(7作)状的频策
HB7830-2008
合（下作)状息的锁指
4.4卡箍零件的设计、制造和组装应能保证组件满足HB7829-2008所规定的鉴定检验要求。5套筒
5.1套简的结构和尺寸应符合图5和表4的规定。HB7830-2008
导管外径
5.2套筒的技术要求如下：
2HB7830-2008《套简》
5档匀布
标记示例：导管外径为32mm的套筒2HB7830-32
料：1Cr18Ni9Ti按GJB2294-1995。一般公差：按HB5800-1999。
零件表面不应有凹陷、划伤、锐边、毛刺和其它机械损伤。6
单位为毫米
100件理论重量
6胶圈
胶圈的结构和尺寸应符合图6和表5的规定。6.1
3HB7830-2008《胶圈》
标记示例：导管外径为32mm的胶3HB7830-32
导管外径
6.2胶圈的技术要求如下：
33.5±0.20
39.5±0.20
43.5±0.20
46.5±0.20
52.3±0.20
57.3±0.20
62.3±0.20
67.3±0.20
72.3±0.20
77.3±0.20
82.3±0.20
料：5870按HG6-407-1979。
表面粗糙度为对模具的要求。
胶圈制成45°分模面。
外观按HG6-409-1979。
其他技术要求按HB4-56～4-57-1987。1.6
HB7830-2008
分模而
单位为意米
100件理论策量
037830
中华人民共和国航空行业标准
铝合金导管柔性连接卡箍
HB7830-2008
中国航空综合技术研究所出版
(北京东外京顺路7号)
中国航空综合技术研究所印刷车间印刷北京1665信箱发行
版权专有不得翻印
1/16印张1字数21千字
开本S80×1230
2008年9月第一版2008年9月第一次印聘印数1-200
书号：标301.2370
定价10.00元
