【化工行业标准(HG)】 化工用在线气相色谱仪

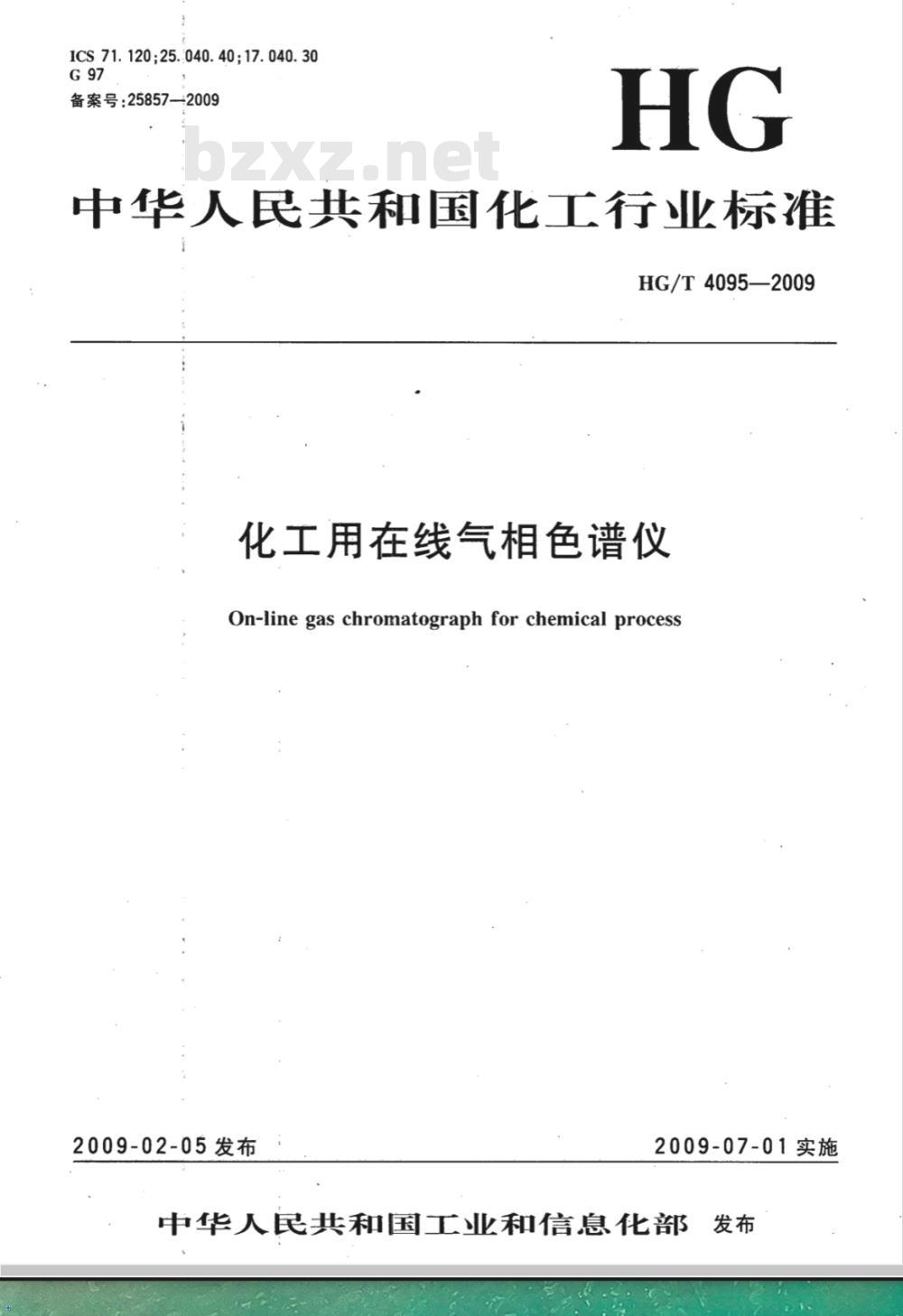

ICS71.120;25.040.40;17.040.30G97
备案号：258572009
中华人民共和国化工行业标准
HG/T4095—2009
化工用在线气相色谱仪
On-line gas chromatograph for chemical process2009-02-05发布
2009-07-01实施

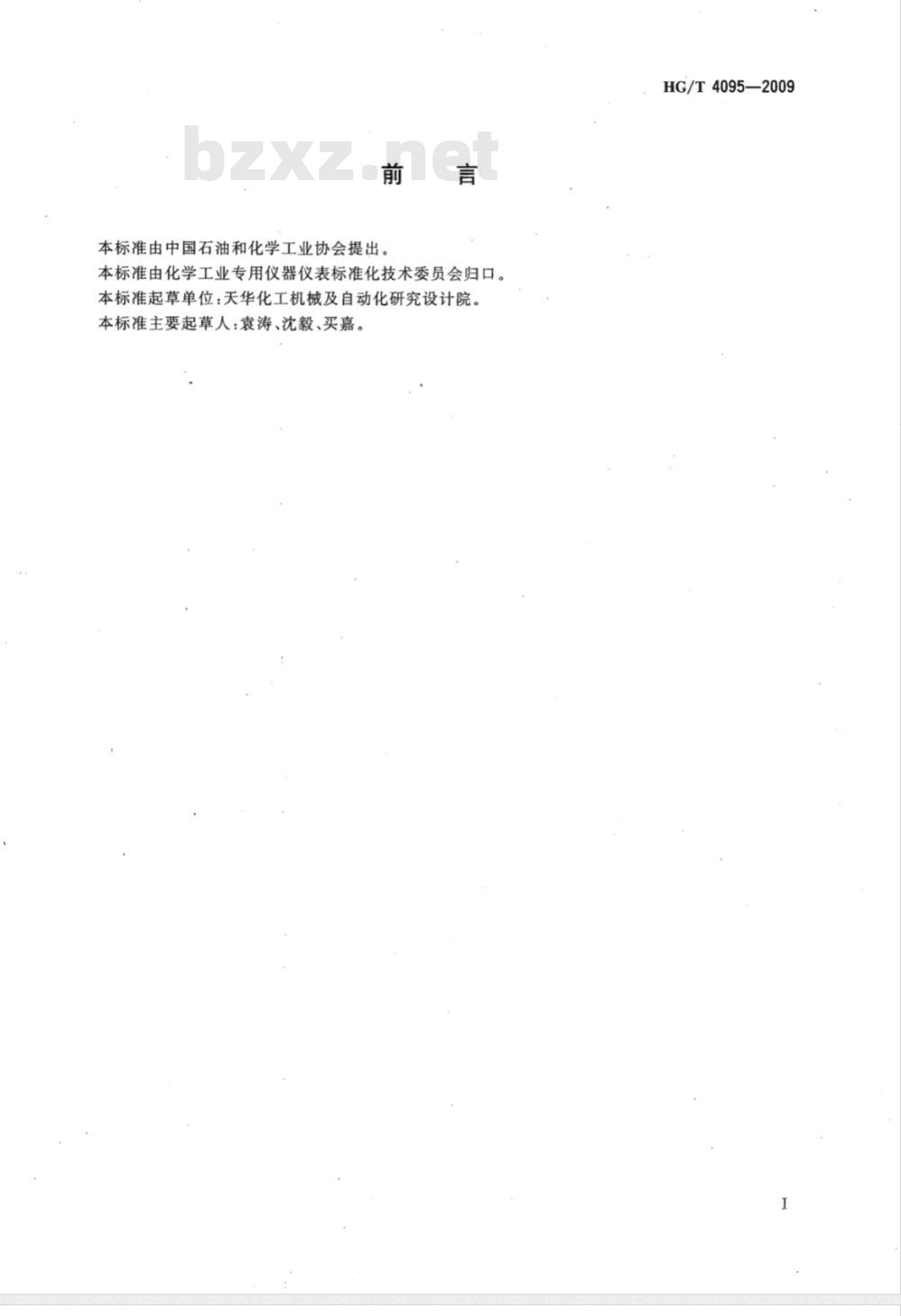

中华人民共和国工业和信息化部发布前言
本标准由中国石油和化学工业协会提出。本标准由化学工业专用仪器仪表标准化技术委员会归口。本标准起草单位：天华化工机械及自动化研究设计院。本标准主要起草人：袁涛、沈毅、买嘉。HG/T4095—2009

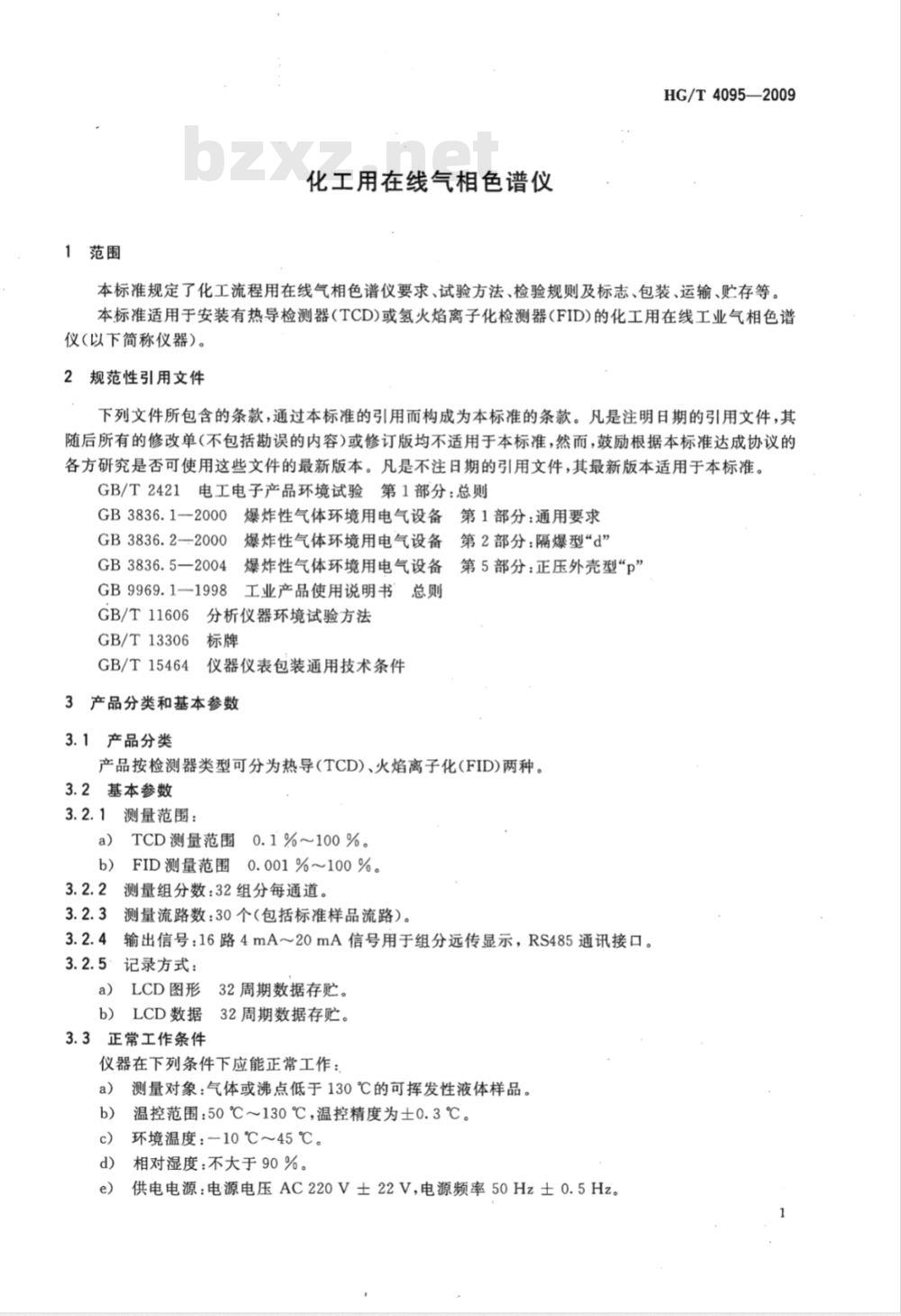

1范围
化工用在线气相色谱仪
HG/T4095—2009
本标准规定了化工流程用在线气相色谱仪要求、试验方法、检验规则及标志、包装、运输、贮存等。本标准适用于安装有热导检测器（TCD)或氢火焰离子化检测器(FID)的化工用在线工业气相色谱仪（以下简称仪器）。
2规范性引用文件
下列文件所包含的条款，通过本标准的引用而构成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2421电工电子产品环境试验第1部分：总则GB3836.1一2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2--2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.5—2004
第5部分：正压外壳型“p”
爆炸性气体环境用电气设备
GB9969.1—1998工业产品使用说明书总则GB/T11606
分析仪器环境试验方法
GB/T13306标牌
GB/T15464
仪器仪表包装通用技术条件
3产品分类和基本参数
3.1产品分类
产品按检测器类型可分为热导(TCD)、火焰离子化(FID)两种。3.2基本参数
测量范围：
a）TCD测量范围0.1%～100%。
FID测量范围0.001%~100%。
测量组分数：32组分每通道。
测量流路数：30个（包括标准样品流路）。输出信号：16路4mA～20mA信号用于组分远传显示，RS485通讯接口。记录方式：
a）LCD图形
32周期数据存购。
b）LCD数据
居32周期数据存贮。
3.3正常工作条件
仪器在下列条件下应能正常工作：a）测量对象：气体或沸点低于130℃的可挥发性液体样品。温控范围：50℃～130℃，温控精度为士0.3℃。b）
环境温度：一10℃45℃。
相对湿度：不大于90%。
供电电源：电源电压AC220V±22V，电源频率50Hz土0.5Hz。a
HG/T4095—2009

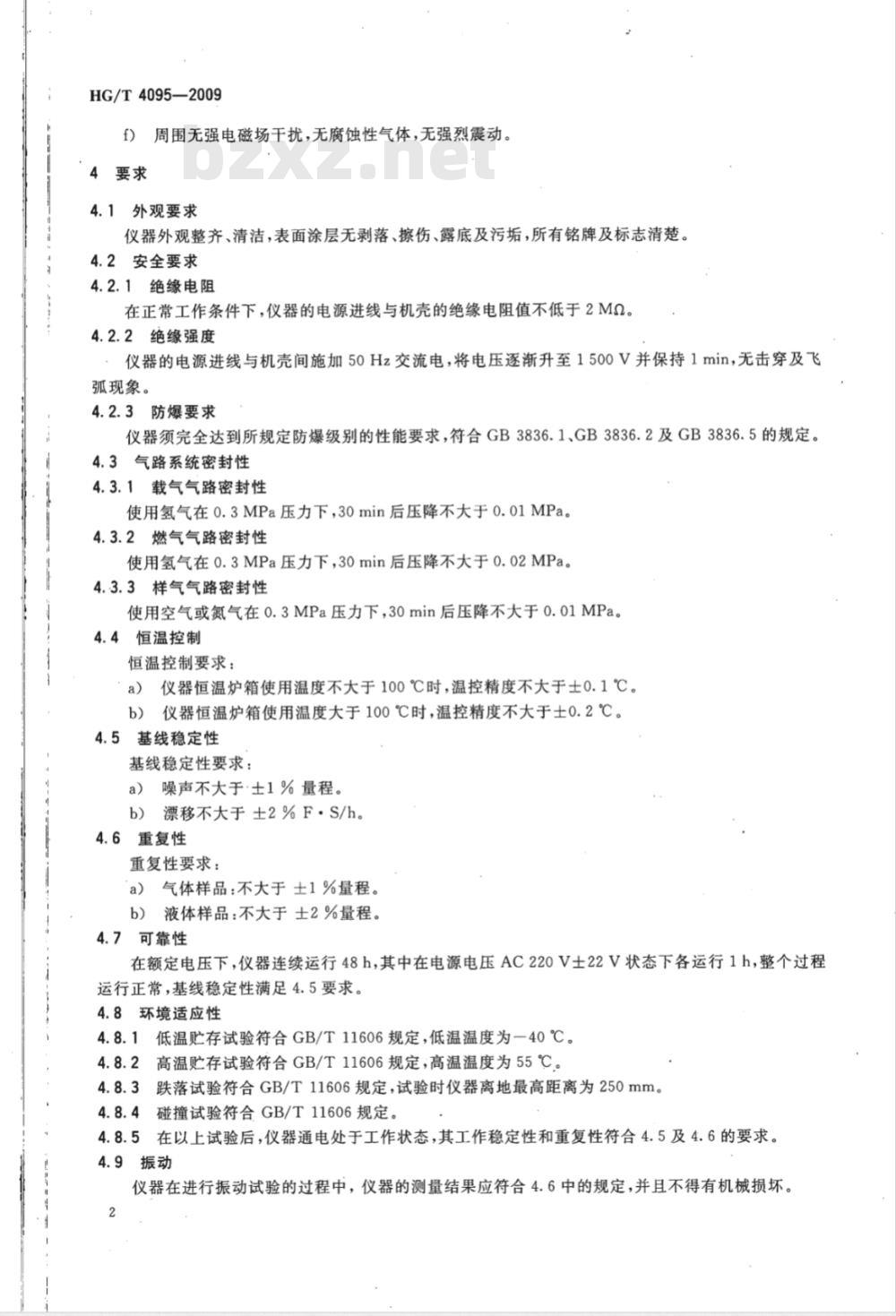

f）周围无强电磁场干扰，无腐蚀性气体，无强烈震动。4要求
4.1外观要求
仪器外观整齐、清洁，表面涂层无剥落、擦伤、露底及污垢，所有铭牌及标志清楚。4.2安全要求
4.2.1绝缘电阻
在正常工作条件下，仪器的电源进线与机壳的绝缘电阻值不低于2Mα2。4.2.2绝缘强度
仪器的电源进线与机壳间施加50Hz交流电，将电压逐渐升至1500V并保持1min，无击穿及飞弧现象。
4.2.3防爆要求
仪器须完全达到所规定防爆级别的性能要求，符合GB3836.1、GB3836.2及GB3836.5的规定。4.3气路系统密封性
4.3.1载气气路密封性
使用氢气在0.3MPa压力下，30min后压降不大于0.01MPa。4.3.2燃气气路密封性
使用氢气在0.3MPa压力下，30min后压降不大于0.02MPa。4.3.3样气气路密封性
使用空气或氮气在0.3MPa压力下，30min后压降不大于0.01MPa。4.4恒温控制
恒温控制要求：
a）仪器恒温炉箱使用温度不大于100℃时，温控精度不大于士0.1℃。b）仪器恒温炉箱使用温度大于100℃时，温控精度不大于士0.2℃。4.5基线稳定性
基线稳定性要求：
a）噪声不大于·士1%量程。
b）漂移不大于±2%F·S/h。
4.6重复性
重复性要求：
a）气体样品：不大于±1%量程。b）液体样品：不大于士2%量程。4.7可靠性
在额定电压下，仪器连续运行48h，其中在电源电压AC220V士22V状态下各运行1h，整个过程运行正常，基线稳定性满足4.5要求。4.8环境适应性
4.8.1低温贮存试验符合GB/T11606规定，低温温度为一40℃。4.8.2高温贮存试验符合GB/T11606规定，高温温度为55℃。4.8.3跌落试验符合GB/T11606规定，试验时仪器离地最高距离为250mm。4.8.4碰撞试验符合GB/T11606规定。4.8.5在以上试验后，仪器通电处于工作状态，其工作稳定性和重复性符合4.5及4.6的要求。4.9振动
仪器在进行振动试验的过程中，仪器的测量结果应符合4.6中的规定，并且不得有机械损坏。2

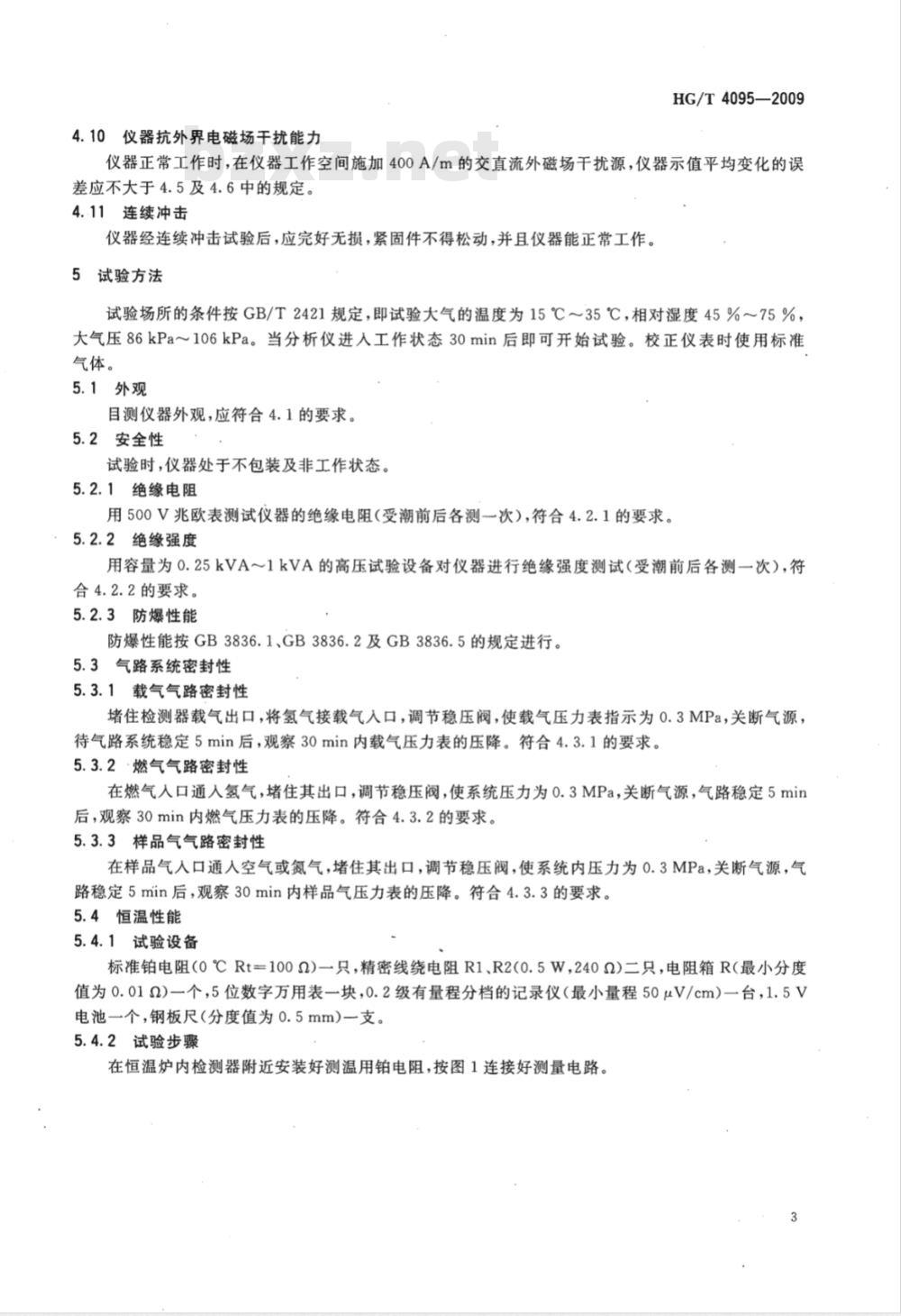

4.10仪器抗外界电磁场干扰能力HG/T4095—2009
仪器正常工作时，在仪器工作空间施加400A/m的交直流外磁场干扰源，仪器示值平均变化的误差应不大于4.5及4.6中的规定。4.11连续冲击
仪器经连续冲击试验后，应完好无损，紧固件不得松动，并且仪器能正常工作。5试验方法
试验场所的条件按GB/T2421规定，即试验大气的温度为15℃～35℃，相对湿度45%～75%，大气压86kPa～106kPa。当分析仪进人工作状态30min后即可开始试验。校正仪表时使用标准气体。
5.1外观
目测仪器外观，应符合4.1的要求。5.2安全性
试验时，仪器处于不包装及非工作状态。5.2.1绝缘电阻
用500V兆欧表测试仪器的绝缘电阻（受潮前后各测一次），符合4.2.1的要求。5.2.2绝缘强度
用容量为0.25kVA～1kVA的高压试验设备对仪器进行绝缘强度测试（受潮前后各测一次），符合4.2.2的要求。
5.2.3防爆性能
防爆性能按GB3836.1、GB3836.2及GB3836.5的规定进行。5.3气路系统密封性
5.3.1载气气路密封性
堵住检测器载气出口，将氢气接载气入口，调节稳压阀，使载气压力表指示为0.3MPa，关断气源，待气路系统稳定5min后，观察30min内载气压力表的压降。符合4.3.1的要求。5.3.2·燃气气路密封性
在燃气人口通入氢气，堵住其出口，调节稳压阀，使系统压力为0.3MPa，关断气源，气路稳定5min后，观察30min内燃气压力表的压降。符合4.3.2的要求。5.3.3样品气气路密封性
在样品气入口通入空气或氮气，堵住其出口，调节稳压阀，使系统内压力为0.3MPa，关断气源，气路稳定5min后，观察30min内样品气压力表的压降。符合4.3.3的要求。5.4恒温性能
5.4.1试验设备
标准铂电阻（0℃Rt=100Q)一只，精密线绕电阻R1、R2(0.5W，2402)二只，电阻箱R（最小分度值为0.01Q)一个，5位数字万用表一块，0.2级有量程分档的记录仪（最小量程50μV/cm）一台，1.5V电池一个，钢板尺（分度值为0.5mm）一支。5.4.2试验步骤
在恒温炉内检测器附近安装好测温用铂电阻，按图1连接好测量电路。HG/T4095—2009
元件：
R1、R2-
电阻240Q；
电池1.5VDC。
仪器设定温度为实际使用温度。R1
图1温度测量电路
记录仪
按仪器使用说明书，加热升温，当温度恒定后，调节测量电路的电阻箱，使测量电路的输出在记录仪的量程内，且记录仪灵敏度足以反映温度波动。从记录仪波动曲线中，用钢板尺测量波动范围L，用数字万用表测电池电压V，读出电阻箱电阻R，再按公式(1)计算出恒温性能，符合4.4的要求。At= (LXS)/[V/(240+R))
式中：
恒温性能，单位为摄氏度（℃）；温度波动范围，单位为厘米（cm）记录仪灵敏度，单位为伏每厘米（V/cm）；一电池电压，单位为伏(V)；
电阻箱阻值，单位为欧姆(Q)；
铂电阻每度阻值，单位为欧姆每摄氏度（0.3850/℃)。5.5基线稳定性
按仪器使用说明书，连接好电系统、气系统，仪器工作于实际工作条件，通气、通电、升温，使仪器工作在正常状态。
工作方式置手动，增益值最高档，待温度恒定后，手动调零一次，用记录仪记录基线，运行4h。任取其中1h的基线，测量其漂移、噪声值，符合4.5的要求。5.6重复性
在基线稳定性合格的条件下，接人标样（应保证标样在测量中流量、压力基本不变），编制适当的程序，使仪器工作于自动方式，条谱输出，记录仪记录20个分析周期，任取其中相连的10个周期的每个组分的测量值。按公式(2)计算再现性偏差，符合4.6的要求。Q=|W-Zx1×100%/W
式中：
Q——最大相对误差；
W——某组分10次测量的平均值；Zx-
某组分的最大值或最小值。
5.7可靠性
5.7.1试验设备
1.5kVA、220V交流稳压器一台，0V～250V、5A调压变压器一台，3位数字万用表一块。5.7.2试验步骤
在5.5、5.6合格的条件下，供电电源经交流稳压器稳压，经调压器调压后供给仪器，交流稳压器稳压在220V，将调压器先调为220V。接入样品气，其他条件同5.6，调节调压器，使仪器分别在242V运行60min，然后回到220V运行4
30min，再在198V运行60min，再回到220V连续运行48h。符合4.7的要求。5.8环境适应性
HG/T4095—2009
按照GB/T11606规定进行环境适应性试验，符合4.8的要求。试验结束后，仪器通电，在工作状态下，按4.5的要求仪器走基线。5.9振动试验
仪器在正常运行情况下，把整机固定在振动台上，在振幅士0.1mm、频率20Hz下，振动2h，仪器应符合4.9的要求。
5.10仪器抗外界电磁场干扰能力试验在环境温度0℃～40℃，环境湿度不大于85%的条件下，仪器正常工作30min后，在仪器工作空间分别施加400A/m的交流、直流外磁场干扰30min。在试验时间内，仪器应符合4.10的要求。5.11连续冲击试验
仪器在包装条件下，固定在实验台上进行加速度（98士9.8）m/s2，脉冲持续时间（11士2）ms的碰撞试验，脉冲重复频率60次/min～100次/min，脉冲波型：近似半正弦波。连续冲击（1000士10）次，试验结果应符合4.11的要求。
6检验规则
6.1检验分类
仪器的检验分出厂检验和型式检验。6.2出厂检验
每台仪器均应经制造厂检验部门逐台逐项检验合格，并应附有“产品合格证”方能出厂。出厂检验项目为4.1、4.3、4.5、4.6、4.7的规定内容，所有项目检验合格，则该产品判为合格。6.3型式检验
仪器有下列情况之一时，要进行型式检验：a）
新产品试制或老产品转厂生产的试制定型产品，b)
仪器正常生产后，若结构、材料、工艺有较大改变，可能影响产品的性能时。停止生产超过两年后再生产时。d)
仪器正常生产的周期性检验，一般为3年。e
国家质量监督机构和安全监督机构认为有必要时。出厂检验结果与上次型式检验有较大差异时。f）
仪器型式检验的项目包括第4章的全部项目，并按第5章的试验方法进行。6.3.1.1
6.3.2型式检验样品在出厂检验合格的产品中随机抽取。若检验有不合格，应随机抽取一台进行复试。复试合格，则除初试不合格者外，判定其余产品合格；若重复试验仍有不合格项目，则判定型式检验不合格。
标牌、使用说明书、包装、运输、贮存7.1标牌
仪器标牌应符合GB/T13306的规定。仪器标牌须标出以下内容：a）
仪器名称及型号。bzxZ.net
产品标准编号。
制造厂名称、地址。
制造日期及出厂编号。
防爆件必须有防爆标志及防爆等级。计量器具制造许可证编号。
HG/T4095—2009
7.2包装
7.2.1仪器包装
仪器包装按GB/T15464中防潮、防震规定进行，仪器四周用海绵包裹，木箱板材厚度不小于1cm，木箱底座及四周有固定木条固定仪器，仪器包装木箱外面的两个面，应用不易冲洗掉的物质表明下列标志：a)
仪器名称及型号。
仪器标准编号。
制造厂名称、地址。
出厂编号及出厂日期。
体积：长mmX宽mmX高mm，毛重及净重：kg。有“向上”、“小心轻放”、“精密仪器”等字样或图样。7.2.2
产品随带文件
产品出厂应随带下列文件：
产品合格证。
产品使用说明书。
备件及附件清单。
装箱单。
使用说明书
仪器的使用说明书编写应符合GB9969.1的规定，给出型号规格和安装示意图。7.4运输、存
尽可能采用集装箱运输仪器，防止强烈冲击、雨淋及曝晒。仪器贮存在温度为一10℃～45℃,相对湿度不大于90%,无酸、碱及腐蚀性气体的室内。中华人民共和国
