【冶金行业标准(YB)】 耐火材料用铬矿石

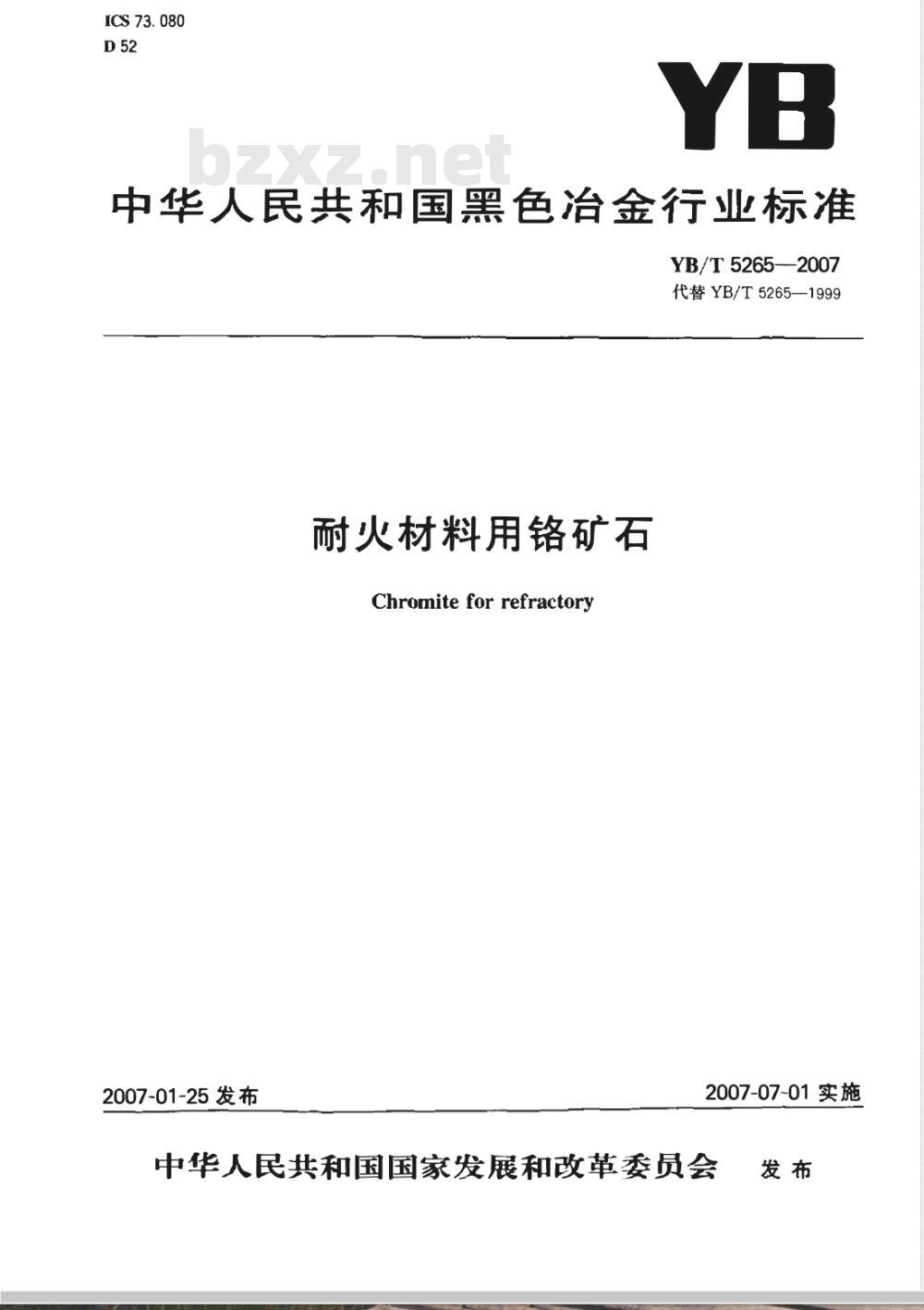

ICS 73. 080
中华人民共和国黑色冶金行业标准YB/T5265—2007www.bzxz.net
代替YB/T5265—1999
耐火材料用铬矿石
Chromitefor refractory
2007-01-25 发布
2007-07-01 实施
中华人民共和国国家发展和改革委员会发布

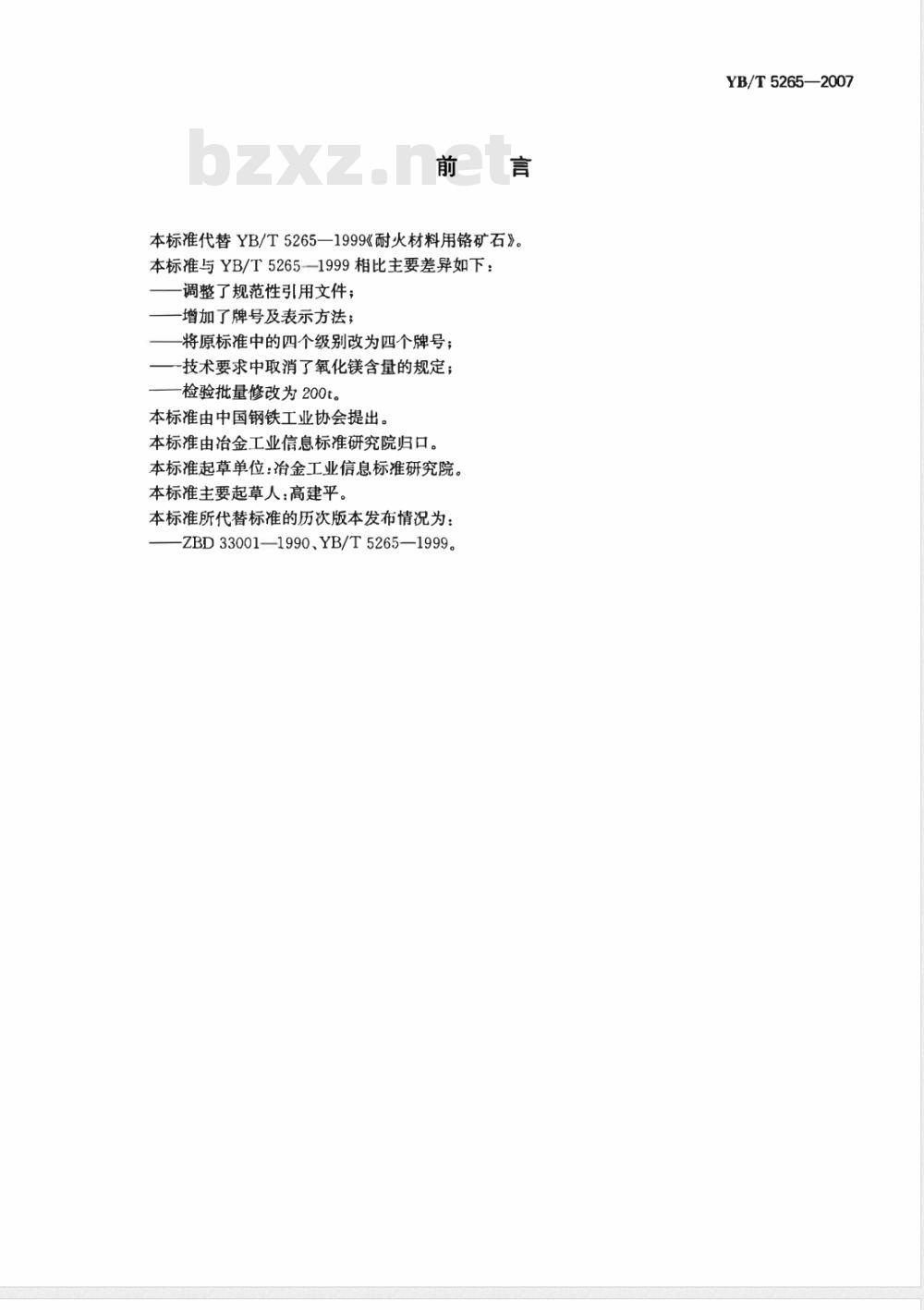

本标准代替YB/T5265—1999《耐火材料用铬矿石》。本标准与YB/T5265—1999相比主要差异如下：调整了规范性引用文件；
增加了牌号及表示方法；
将原标准中的四个级别改为四个牌号；技术要求中取消了氧化镁含量的规定；检验批量修改为200t。
本标准由中国钢铁工业协会提出。本标准由冶金工业信息标准研究院归口。本标准起草单位：冶金工业信息标准研究院。本标准主要起草人：高建平。
本标准所代替标准的历次版本发布情况为：ZBD33001—1990、YB/T5265—1999。YB/T5265—2007

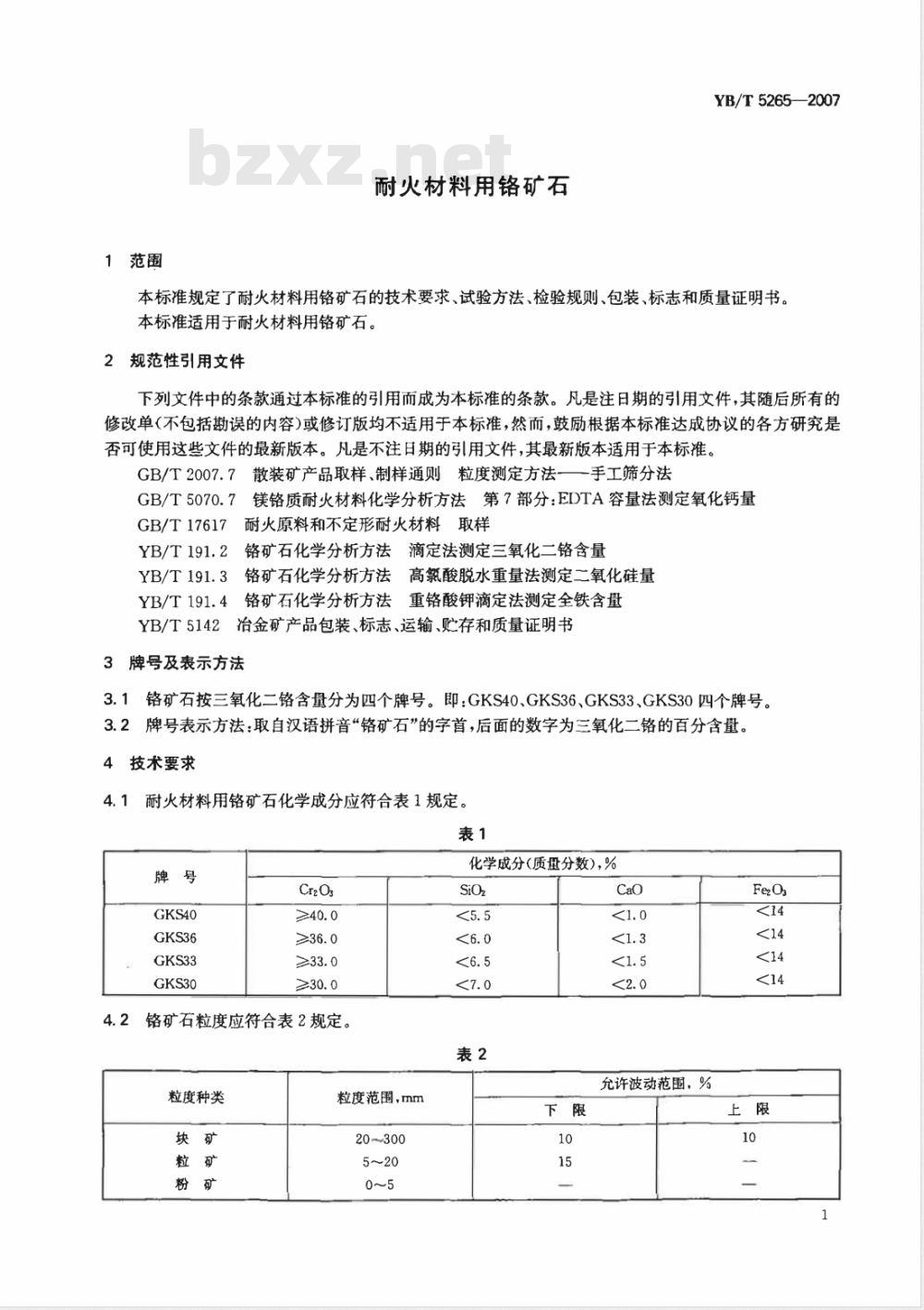

1范围
耐火材料用铬矿石
YB/T 5265—2007
本标准规定了耐火材料用铬矿石的技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于耐火材料用铬矿石。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2007.7散装矿产品取样、制样通则粒度测定方法一手工筛分法GB/T5070.7镁铬质耐火材料化学分析方法第7部分：EDTA容量法测定氧化钙量GB/T17617耐火原料和不定形耐火材料取样YB/T191.2铬矿石化学分析方法滴定法测定三氧化二铬含量YB/T191.3铬矿石化学分析方法高氯酸脱水重量法测定二氧化硅量YB/T191.4铬矿石化学分析方法重铬酸钾滴定法测定全铁含量YB/T5142治金矿产品包装、标志、运输、贮存和质量证明书3牌号及表示方法
3.1铬矿石按三氧化二铬含量分为四个牌号。即：GKS40、GKS36、GKS33、GKS30四个牌号。3.2牌号表示方法：取自汉语拼音“铬矿石”的字首，后面的数字为三氧化二铬的百分含量。4技术要求
4.1耐火材料用铬矿石化学成分应符合表1规定。表1
Cr2 O3
铬矿石粒度应符合表2规定。
粒度种类
粒度范围，mm
20~300
化学成分（质量分数)，%
允许波动范围，%
YB/T 5265—2007

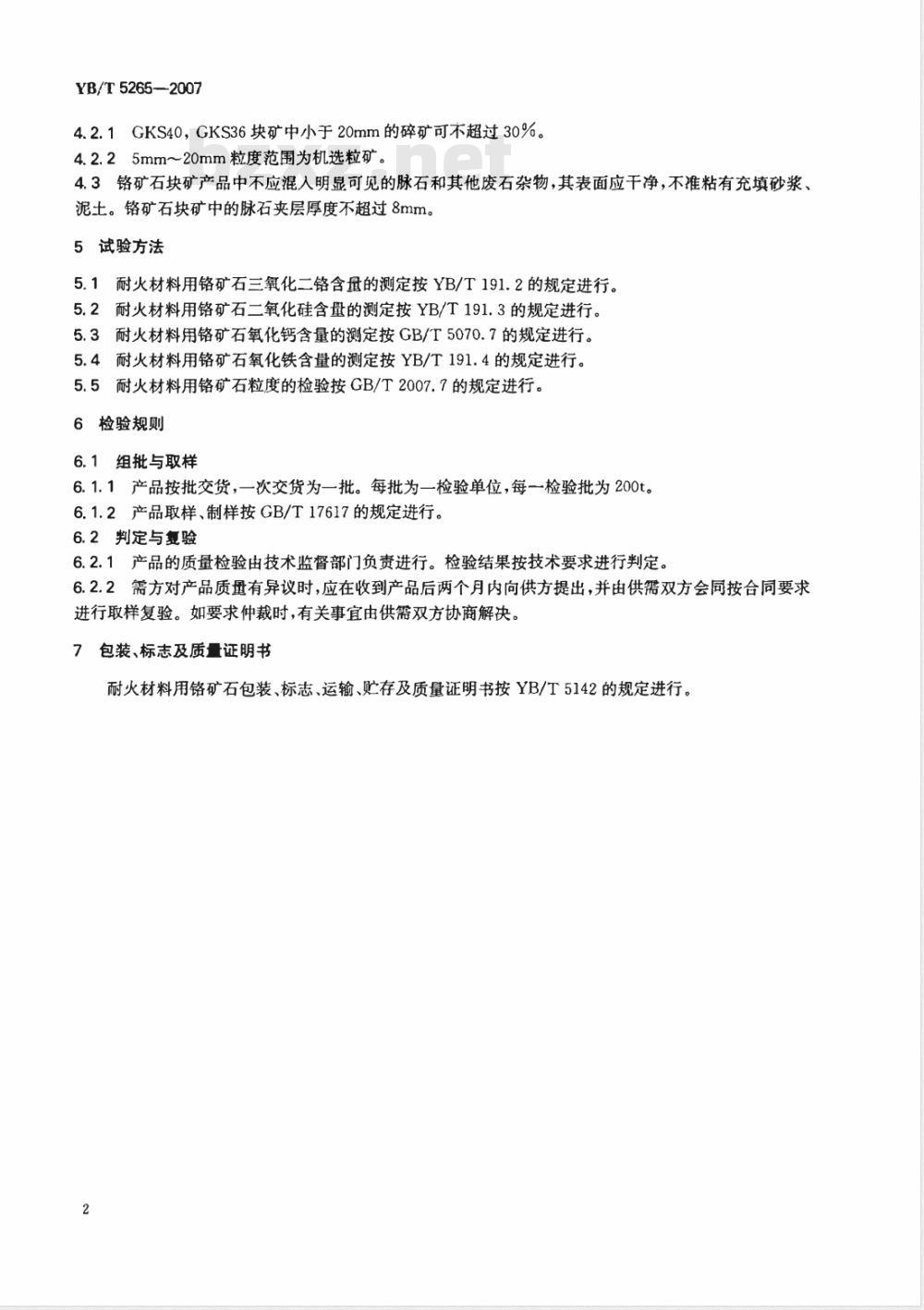

4.2.1GKS40，GKS36块矿中小于20mm的碎矿可不超过30%。4.2.25mm~20mm粒度范围为机选粒矿。4.3铬矿石块矿产品中不应混入明显可见的脉石和其他废石杂物，其表面应干净，不准粘有充填砂浆、泥土。铬矿石块矿中的脉石夹层厚度不超过8mm。5试验方法
5.1耐火材料用铬矿石三氧化二铬含量的测定按YB/T191.2的规定进行。5.2耐火材料用铬矿石二氧化硅含量的测定按YB/T191.3的规定进行。5.3耐火材料用铬矿石氧化钙含量的测定按GB/T5070.7的规定进行。5.4耐火材料用铬矿石氧化铁含量的测定按YB/T191.4的规定进行。5.5耐火材料用铬矿石粒度的检验按GB/T2007.7的规定进行。6检验规则
6.1组批与取样
6.1.1产品按批交货，一次交货为一批。每批为一检验单位，每一检验批为200t6.1.2产品取样、制样按GB/T17617的规定进行。6.2判定与复验
6.2.1产品的质量检验由技术监督部门负责进行。检验结果按技术要求进行判定。6.2.2需方对产品质量有异议时，应在收到产品后两个月内向供方提出，并由供需双方会同按合同要求进行取样复验。如要求仲裁时，有关事宜由供需双方协商解决。7包装、标志及质量证明书
耐火材料用铬矿石包装、标志、运输、贮存及质量证明书按YB/T5142的规定进行。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
