《悬挑式脚手架安全技术规程》宣讲
上海市建工设计研究院
上海市建设机械检测中心
武夷路150号
目录：
悬挑式脚手架安全技术
规程的编制目的、悬挑式脚手架的定义及其组成、适用范围
悬挑式脚手架的常用形式
悬挑式脚手架的基本参数
悬挑式脚手架的设计要求
悬挑式脚手架的构造要求
悬挑式脚手架的安装使用拆卸
悬挑式脚手架的检验
悬挑式脚手架安全技木
一、编制制定悬挑式脚手架安全技术规程的目的为加强土木建筑工程施工用的悬挑式脚手架的设计、安装、检验、使用、拆卸的技术管理，确保悬挑式脚手架施工及使用安全，特制定本规程二、悬挑式脚手架的定义及其组成悬挑式脚手架是指其垂直方向荷载通过底部型钢支承架传递到主体结构上的施工用外脚手架。本规程所指的悬挑式脚手架由型钢支承架、扣件式钢管脚手架及连墙件等组合而成。
三、悬挑式脚手架的适用范围　本规程适用于在高度不大于100m的高层建筑或高构筑物上使用的悬挑式脚手架，每道型钢支承架上部的脚手架高度不宜大于24m。
本规程不适用于作为模板支撑体系等特殊用途的悬挑式，脚手架系统。
悬挑式脚手架安全技术
常用悬挑式脚手架的几种形式：●按型钢支承架与主体结构的连接方式可分为：1.搁置固定于主体结构层上的形式：2.搁置加斜支撑或加上张拉与预埋件连接：3.与主体结构面上的预埋件焊接形式横向斜撑
连墙件
固结点
密目网及小眼网
主节点
密目网
防护栏杆
挡脚板Www.bzxZ.net
横向水平杆
纵向水平杆
扫地杆
悬臂钢梁

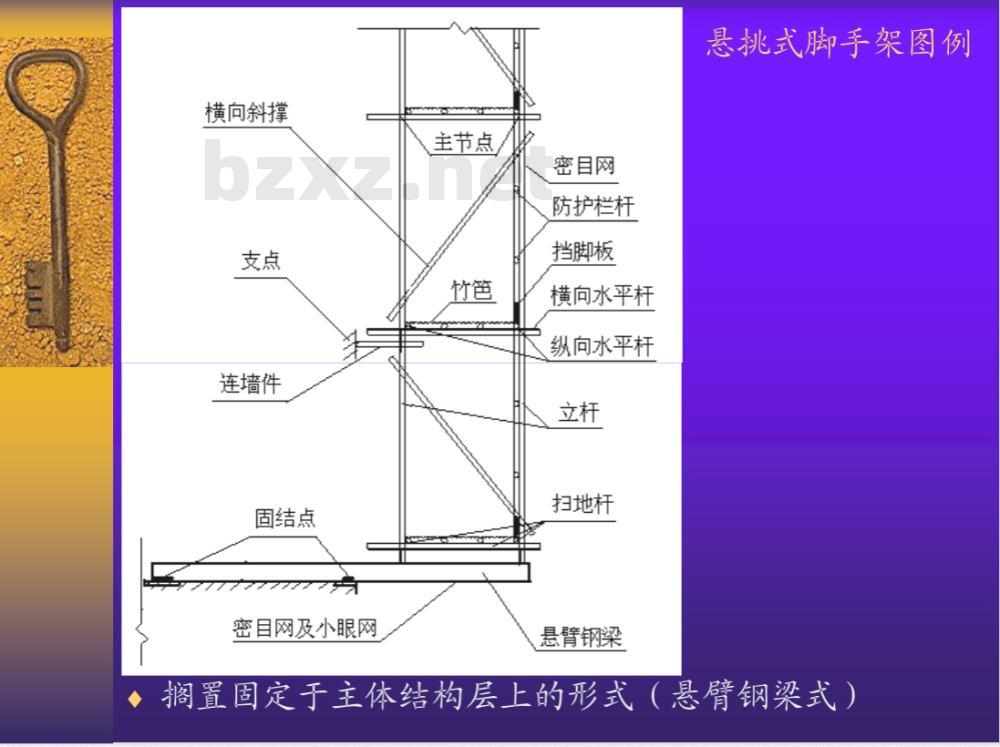

悬挑式脚手架图例
搁置固定于主体结构层上的形式（悬臂钢梁式）支点
连墙件
主节点
密目网
防护栏杆
挡脚板
横向水平杆
纵向水平杆
扫地杆
钢三角架
密目网及小眼网
悬挑式脚手架图例
与主体结构面上的预埋件焊接形式（附着钢三角架式悬挑式脚手架的基本参数
1．起挑层高　
悬挑式脚手架安全技木
一般从第四、五层开始起挑，根据工程需要决定挑梁型号规格
挑梁一般采用工字钢等型钢。根据荷载大小设计选　用工字钢等的型号规格
3．步高（步距）
步高一般在1.8m左右,
步宽（立杆横向间距）
步宽一般在1.0m左右。
立杆纵向间距（跨）
立杆纵向间距需根据工程需要设计悬挑式脚手架安全技术
6，连墙件竖向间距、水平间距
连墙件竖向间距不大于2倍步距，水平间距不大于3倍纵距，每根连墙件覆盖面积不大于27m27.单挑高度
每道型钢支承架上部的脚手架高度不宜大于24m。对每道型钢支承架上部的脚手架高度大干24m的悬挑式手架，应对风荷载取值、架体及连墙件构造等方面进行专门研究后作出相应的加强设计。8．总高度
根据主体结构总高度及施工需要确定。本规程适用于在高度不大于100m的高层建筑或高耸构筑物上使用的悬挑式脚手架。对使用总高度超过100m的悬挑式手架，应对风荷载取值、架体及连墙件构造等方面进行专门研究后作出相应的加强设计立杆
横向水平杆
纵向水平杆
悬挑式脚手架图例
剪刀撑
型钢支承架
连墙件
主体结构
水平斜撑
悬挑式脚手架图例
脚手架
图B-7
连墙件构造示意图（供参考）
悬挑式脚手架图例
主体结构
竖向挡杆
连墙杆
横向挡杆
