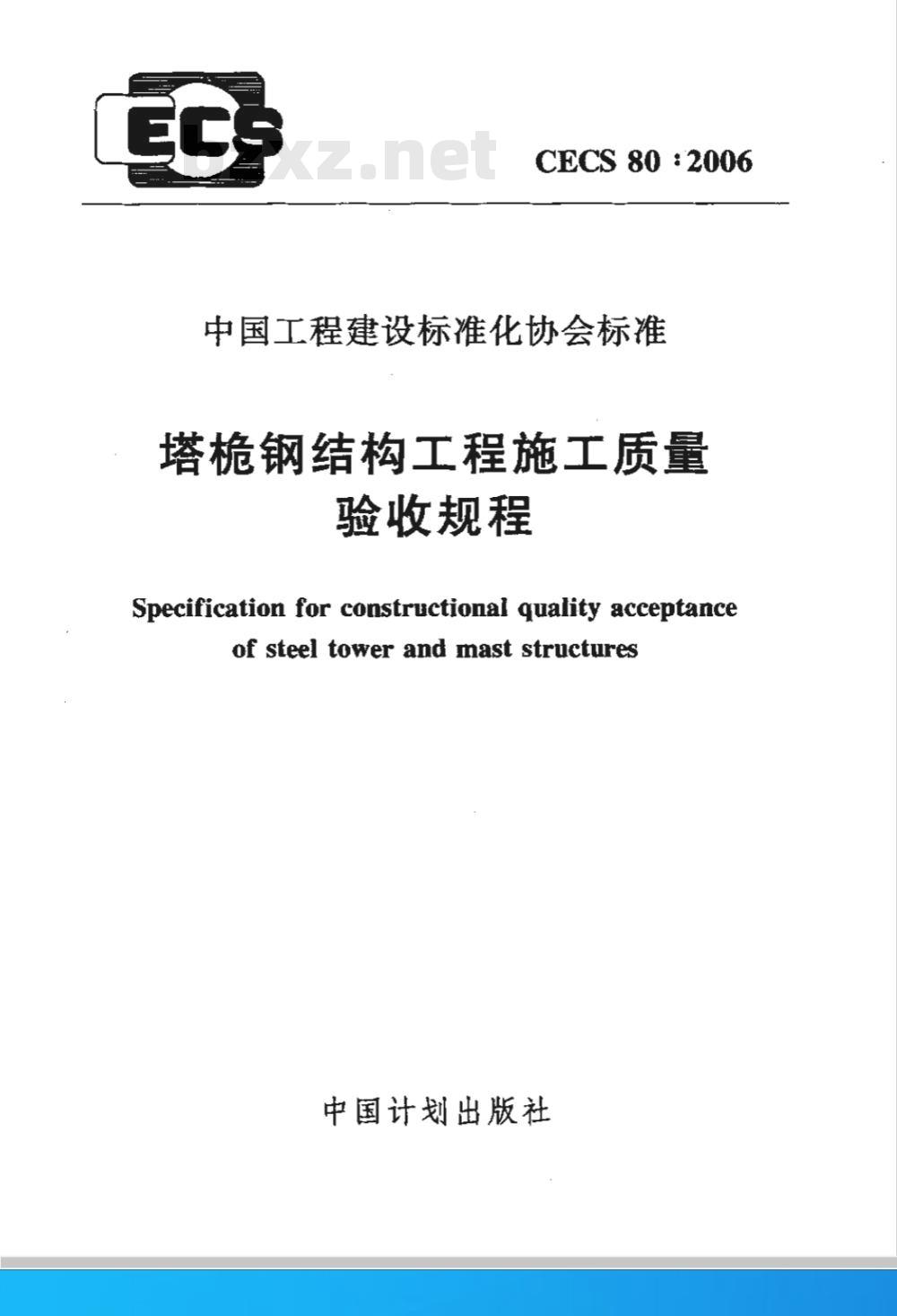

【其他行业标准】 塔桅钢结构工程施工质量验收规程

CECS 80 :2006
中国工程建设标准化协会标准
塔檐钢结构工程施工质量
验收规程
Specification for constructional quality acceptanceof steel tower and mast structures中国计划出版社

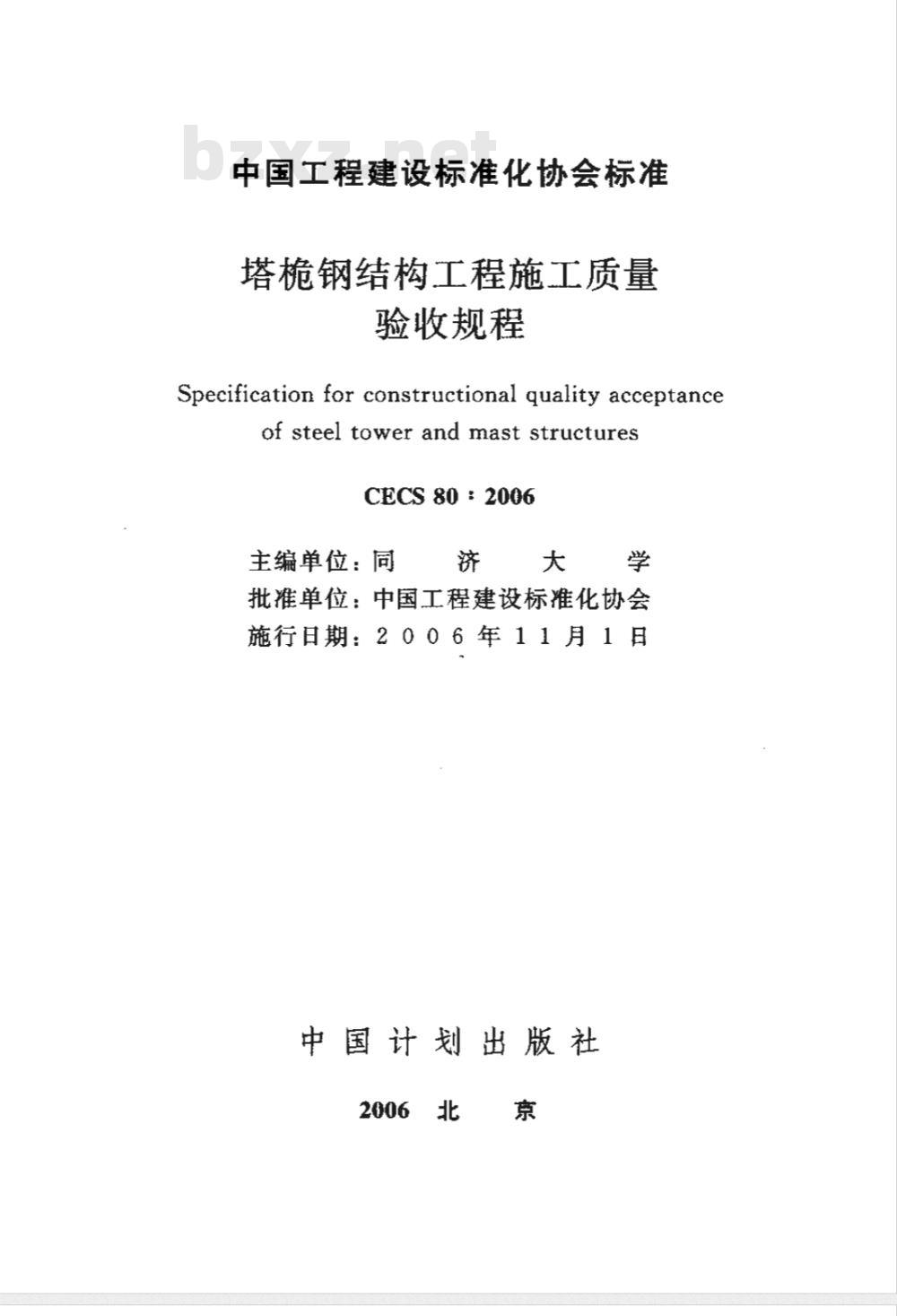

中国工程建设标准化协会标准
塔钢结构工程施工质量
验收规程
Specification for constructional quality acceptanceof steel tower and mast structuresCECS 80 : 2006
主编单位：同
東济大学
批准单位：中国工程建设标准化协会施行日期：2006年11月1日
中国计划出版社
2006北京

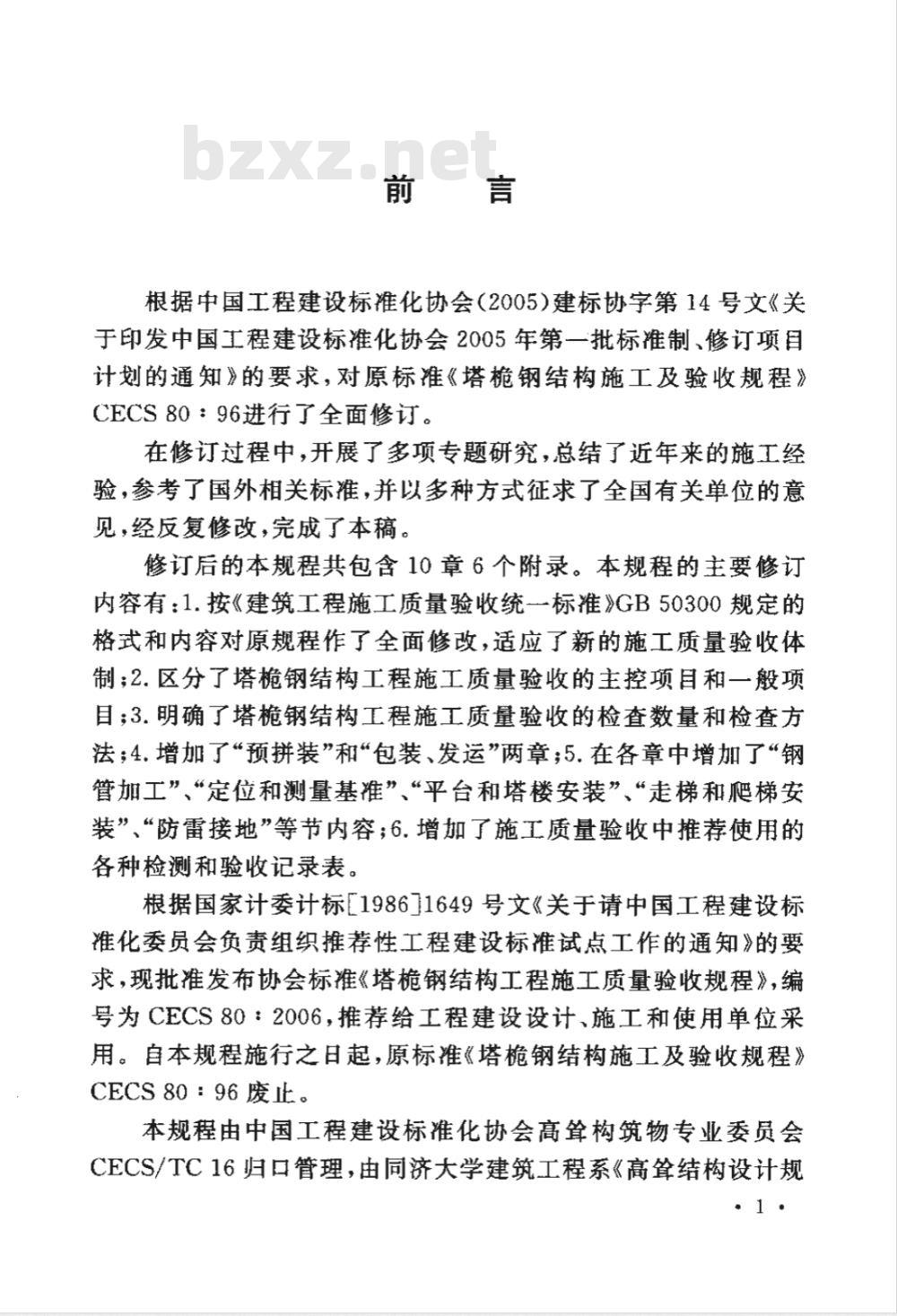

根据中国工程建设标准化协会（2005）建标协字第14号文《关于印发中国工程建设标准化协会2005年第一批标准制、修订项目计划的通知》的要求，对原标准《塔榄钢结构施工及验收规程》CECS80：96进行了全面修订。
在修订过程中，开展了多项专题研究，总结了近年来的施工经验，参考了国外相关标推，并以多种方式征求了全国有关单位的意见，经反复修改，完成了本稿。修订后的本规程共包含10章6个附录。本规程的主要修订内容有：1.按《建筑工程施工质量验收统一标准》GB50300规定的格式和内容对原规程作了全面修改，适应了新的施工质量验收体制；2.区分了塔榄钢结构工程施工质量验收的主控项自和一般项目；3.明确了塔钢结构工程施工质量验收的检查数量和检香方法；4.增加了“预拼装”和“包装、发运”两章；5.在各章中增加了“钢管加工”、“定位和测量基准”、“平台和塔楼安装”、“走梯和爬梯安装”、“防雷接地”等节内容；6.增加了施工质量验收中推荐使用的各种检测和验收记录表。
根据国家计委计标198611649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准发布协会标准《塔榄钢结构工程施工质量验收规程》，编号为CECS80：2006，推荐给工程建设设计、施工和使用单位采用。自本规程施行之日起，原标准《塔榄钢结构施工及验收规程》CECS80：96废止。
本规程由中国工程建设标准化协会高算构筑物专业委员会CECS/TC16归口管理，由同济大学建筑工程系《高算结构设计规1

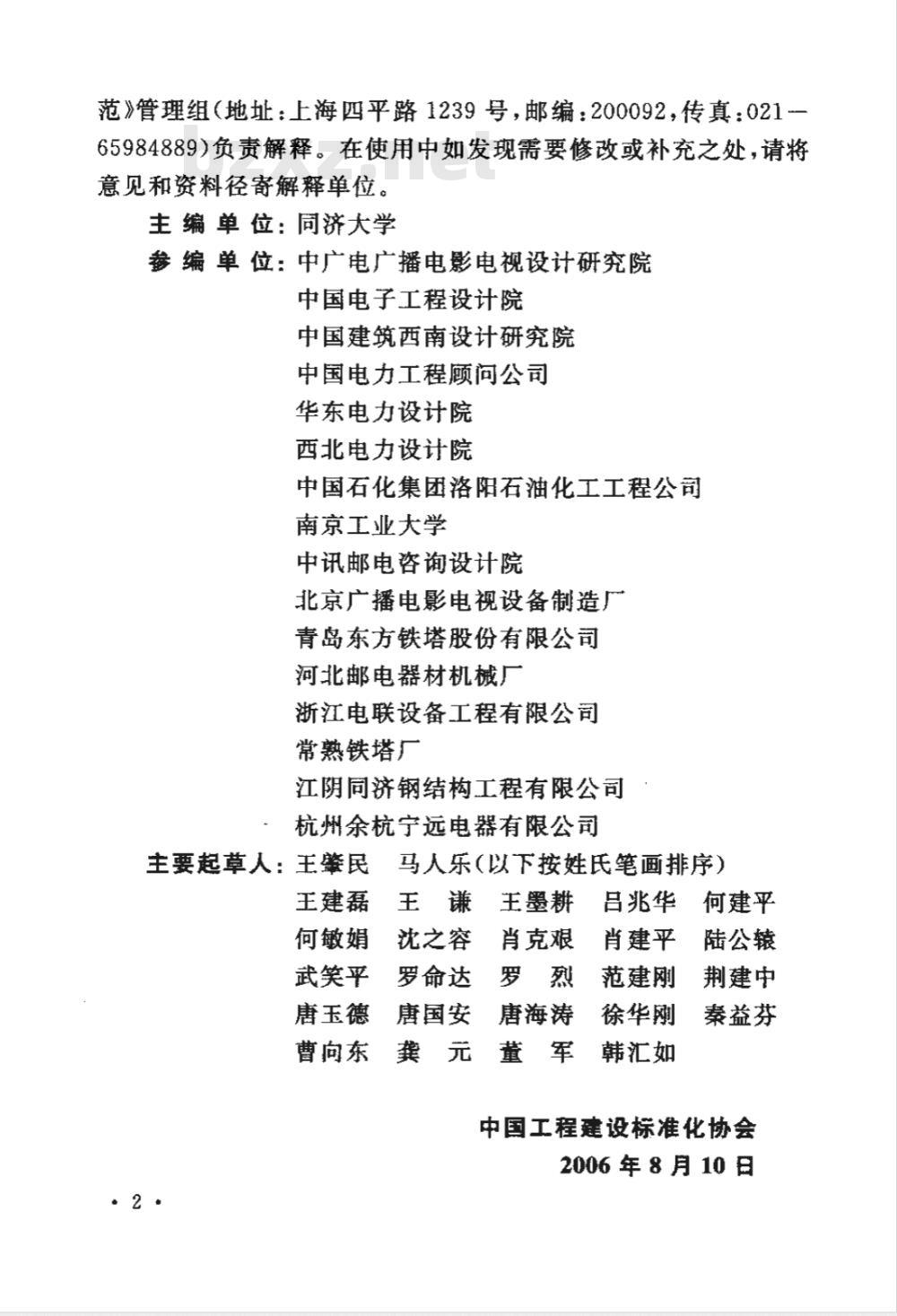

范》管理组（地址：上海四平路1239号，邮编：200092，传真：021-65984889）负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。
主编单位：同济大学
参编单位：中广电广播电影电视设计研究院中国电子工程设计院
中国建筑西南设计研究院
中国电力工程顾问公司
华东电力设计院
西北电力设计院
中国石化集团洛阳石油化工工程公司南京工业大学
中讯邮电咨询设计院
北京广播电影电视设备制造厂
青岛东方铁塔股份有限公司
河北邮电器材机械厂
浙江电联设备工程有限公司
常熟铁塔厂
江阴同济钢结构工程有限公司
·杭州余杭宁远电器有限公司
主要起草人：王肇民
王建磊
何敏娟
武笑平
唐玉德
马人乐（以下按姓氏笔画排序）王 谦王墨耕
沈之容肖克艰
吕兆华
何建平
陆公辕
肖建平
罗命达罗烈范建刚荆建中　
唐海涛
唐国安
秦益芬
徐华刚
曹向东
龚　元董军韩汇如
中国工程建设标准化协会
2006年8月10日

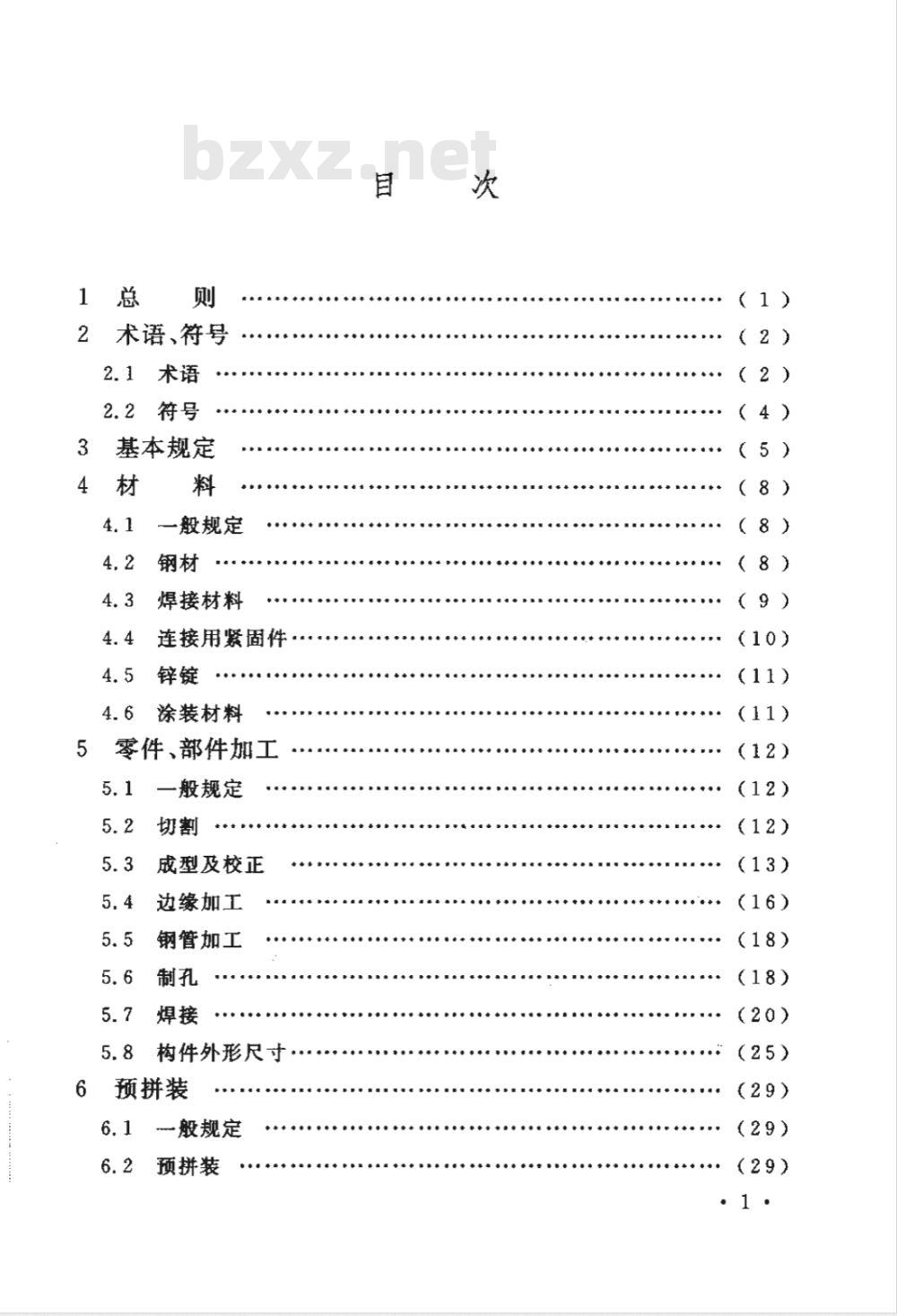

2　术语、符号　
基本规定
一般规定
焊接材料
连接用紧固件·
涂装材料
零件、部件加工
一般规定
成型及校正
边缘加工
钢管加工
构件外形尺寸…．
预拼装
一般规定
预拼装
(8）)
(9９)
(13）
防腐蚀处理
7.1一般规定
7.2热浸镀锌
7.3热喷涂锌、铝复合涂层，
8包装、发运
一般规定
包装发运
般规定
定位和测量基准
基础、地脚螺栓(锚栓)和支承面紧固件连接
构架式钢塔主体结构安装
单管塔安装
杆安装
平台和塔楼安装·
走梯和爬梯安装
防雷接地
10分部工程验收
附录A
有关安全和功能检验、见证检测的项目附录B
有关观感质量检查的项目
附录Ｃ
分部工程施工现场质量管理检查记录分项工程检验批质量验收记录
附录 D
分项工程质量验收记录
附录E
附录F
分部(子分部)工程质量验收记录本规程用词说明
附：条文说明
(34）
(44）此内容来自标准下载网
(54）
(64）
（65）
1总则
1.0.1为了加强塔榄钢结构工程质量管理，统一塔榄钢结构工程施工验收标准，保证工程质量，制定本规程。1.0.2本规程适用于各种结构形式的广播电视塔、通信塔（构架式塔、单管塔、拉线杆塔）、微波塔、无线电杆等塔榄钢结构工程的加工、安装及验收。对输电高塔、石油化工塔、排气和火炬塔、照明灯杆塔、水塔等钢结构工程也可参照使用。1.0.3本规程应与现行国家标推《建筑工程施工质量验收统一标准》GB50300、《钢结构工程施工质量验收规范》GB50205和现行行业标推《建筑钢结构焊接技术规程》JGI81配套使用。本规程未作规定处，应按各行业标准规定执行。1.0.4塔榄钢结构工程施工中采用的工程技术文件，承包合筒文件对施工质量验收的要求不应低于本规程的规定。1.0.5对于高度超过350m或高度超过250m非中心对称的塔梳钢结构，其施工质量验收标推应在工程实施之前根据工程特点专门论证后确定。
2术语、符号
2.1术语
2.1.1塔榄钢结构工程质量quality of steel tower and maststructures
塔钢结构工程满足相关标准规定或合同要求的安全、使用和耐久、环境保护等方面各种明显和隐含特性的总和。2.1.2验收acceptance
在施工单位自行质量检查评定的基础上，参与建设塔钢结构工程的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复验，并根据相关标准，以书面形式对工程质量是否合格作出确认。
2.1.3进场验收site acceptance对进入施工现场的材料、构配件、设备等按相关标准规定的要求进行检验，对产品是否合格作出确认。2.1.4检验批inspectionlot
按同一生产条件或规定方式汇集的，由一定数量样本组成的检验体。
2.1.5检验inspection
对检验项目的性能进行量测、检查、试验等，并将结果与标准规定的要求进行比较，以确定每项性能是否合格的活动。2.1.6见证取样检测evidential testing在监理单位或建设单位蓝督下，由施工单位现场取样，并送至具备相应资质的检测单位进行的检测。2. 1.7 交接检验 handing over inspection由工程施工的后续承接方与前期完成方共同检查，并对可否.2
继续施工作出确认的活动。
2.1.8主控项目dominantitem
塔榄钢结构工程中，对安全、卫生、环境保护和公众利益起决定性作用的检验项自。
2.1.9一般项目general item
塔钢结构工程中，除主控项目以外的检验项目。2.1.10抽样检验samplinginspection按照规定的抽样方案，随机地从进场的材料、构配件、设备或建筑工程检验项目中，按检验批抽取一定数量的样本进行的检验。2.1.11抽样方案sampling scheme根据检验项目的特性确定的抽样数量和方法。2.1.12计数检验counting inspection在抽样检验的样本中，记录每一样本的某种特性或计算每一样本的缺陷数目的检验方法。
2.1.13计量检验quantitative inspection在抽样检验的样本中，对每一样本测量其某个定量特性的检验方法。
2.1.14观感质量quality of appearance通过观察和必要的量测反映的工程外在质量。2.1.15返修repair
对工程不符合标准规定的部位采取的整修等措施。2.1.16 返工 rewQrk
对不合格的工程部位采取的重新制作、重新施工等措施。2.1.17预拼装test assembling
为检验构件是否满足安装质量要求而在制造厂内预先进行的试拼装。
2.1.18空间刚度单元space rigid unit由构件组成的基本的稳定空间体系。2.1.19焊钉(栓钉）焊接stud welding.3
将焊钉(栓钉）一端与板件（或管件)表面接触并通电引弧，待接触面熔化后，给焊钉（栓钉）加压而完成焊接的方法。2.1.20环境温度ambient temperature制作或安装时现场的温度。
2.2符号
间距；
一宽度或板的自由外伸宽度；
一直径；
偏心距；
挠度、弯曲矢高；
柱高度；全塔高度;枪杆总高度；电梯井道全高度；
截面高度；相邻两层高差；
长度、跨度；
半径；
一板、壁厚度；
几何尺寸增量；
长轴长度；
短轴长度；
设计直径。
3基本规定
3.0.1塔钢结构工程的制作、安装应由具备相应制作、安装资质的单位承担。其工程质量管理应具备相应的施工技术标准、质量管理体系和检验制度；工程施工现场应委派项目技术负责人，并真有经审批的施工组织设计。
3.0.2塔钢结构制作前应根据结构施工图和设计文件编制塔枪钢结构施工详图，如结构施工详图设计时需对原结构设计作修改，应取得设计单位同意，并签署设计更改文件。3..3塔钢结构工程应按下列规定进行施工质量控制：1钢材、辅助材料进人加工厂以及构件、连接件、标准件进入工地时应进行验收。验收时钢材和辅助材料、标件必须有生产厂出具的质量保证文件，并按本标准的要求对涉及安全、功能的原材料和成品进行抽样复检。
2在加工厂进行的每道生产工序、在工地进行的每道安装工序，均应按本规程进行质量控制，每道工序完成后应进行质量检查。3塔榄钢结构安装前，应对运到工地的构件、在工地完成的基础和锚栓进行交接检验并形成记录。未经交接检验不得进入安装工序。
3.0.4塔钢结构工程的施工质量应按下列条件验收：符合本规程和国家相关标准的规定；1
符合设计文件要求；
3参加验收的人员具有相应的资格；验收前进行过自检：
5隐蔽工程隐蔽前应由施工单位通知监理单位验收，并形成验收文件；
