QJ1004A—2004
代替QJ1004—1994
固体火箭发动机静止试验程序
Stable test procedure of solid rocket motor2004—09—01发布
国防科学技术工业委员会发布
200412－01实施
本标准代替QJ1004一1994《固体火箭发动机静止试验程序》QJ1004A—2004
本标准与QJ1004一1994《固体火箭发动机静止试验程序》相比，主要有以下技术内容变化：a）调整了固体火箭发动机静止试验阶段划分的内容；根据有关安全法规和标准，增加了固体火箭发动机静止试验安全技术中的规定及防范措施；b
增加了试验工装的设计、调试，验收等内容；c
d）增加了对试验准备状态评审的要求。本标准由中国航天科工集团公司提出。本标准由中国航天标准化研究所归口。本标准起草单位：中国航天科工集团第六研究院六○一所本标准主要起草人：韩晓红。
本标准于1986年9月首次发布，1994年3月第一次修订，本次为第二次修订。I
1范围
固体火箭发动机静止试验程序
QJ1004A—2004
本标准规定了固体火箭发动机（以下简称发动机）静止试验各阶段的工作内容和完成标志，本标准适用于发动机的静止试验。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GJB97A一2001标准试验发动机技术要求和数据处理GJB2365A一2004固体火箭发动机静止试验参数测试方法GJB3389一1998固体火箭发动机吊装安全规程GJB5021固体火箭发动机温度试验方法QJ1010A一1995任务书的编制与管理QJ1047固体火箭发动机压强一时间、推力一时间数据处理规范QJ1118A一1995固体火箭发动机试验架设计制造验收通用要求QJ1167一1998研究试验文件管理制度QJ2037A一1998固体火箭发动机静止试验安全技术要求QJ2904一1997固体火箭发动机吊具设计规范3一般要求
3.1发动机静止试验程序一般划分为合同、准备、试验和试后处理四个阶段（见图1）。3.2发动机静止试验各阶段安全技术要求按QJ2037A一1998执行。3.3各试验阶段工作达到完成标志后，才允许转阶段。3.4按有关要求进行各阶段技术状态控制，并进行质量和计量检查。3.5试验程序或内容需剪裁、调整或变化时应经审批，必要时还需经试验提出单位会签。4合同阶段
4.1签订合同（或试验任务书）
4.1.1试验提出单位向试验承担单位进行技术交底。试验承担单位对合同或任务书进行评审，综合分析试验技术、质量、环境、安全等方面的要求及承担单位的技术能力，提出完成任务的初步设想和需协商的问题。
4.1.2根据协商结果，试验提出单位按QJ1010A一1995的要求编写和签署任务书，试验承担单位会签任务书。
QJ1004A—2004

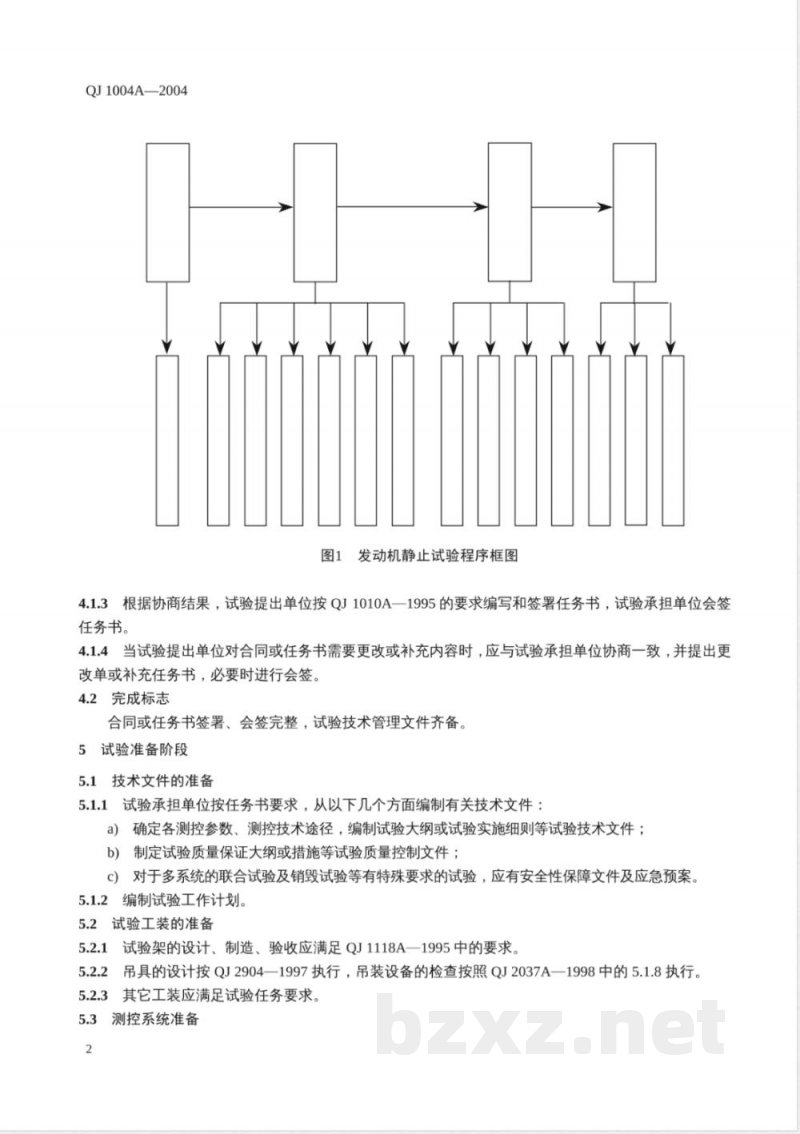

图1发动机静止试验程序框图
4.1.3根据协商结果，试验提出单位按QJ1010A一1995的要求编写和签署任务书，试验承担单位会签任务书。
4.1.4当试验提出单位对合同或任务书需要更改或补充内容时，应与试验承担单位协商一致，并提出更改单或补充任务书，必要时进行会签。4.2完成标志
合同或任务书签署、会签完整，试验技术管理文件齐备。5试验准备阶段
5.1技术文件的准备
5.1.1试验承担单位按任务书要求，从以下几个方面编制有关技术文件：a）确定各测控参数、测控技术途径，编制试验大纲或试验实施细则等试验技术文件；b）制定试验质量保证大纲或措施等试验质量控制文件；c）对于多系统的联合试验及销毁试验等有特殊要求的试验，应有安全性保障文件及应急预案5.1.2编制试验工作计划。
5.2试验工装的准备
5.2.1试验架的设计、制造、验收应满足QJ1118A一1995中的要求。5.2.2吊具的设计按QJ2904一1997执行，吊装设备的检查按照QJ2037A一1998中的5.1.8执行。5.2.3其它工装应满足试验任务要求。5.3测控系统准备
5.3.1测控系统配置应符合以下原则：测试系统配置必须符合任务书和GJB2365A一2004中的测试要求；a)
b）设备配置应使参数测量不确定度达到任务书要求；QJ1004A—2004
点火、分离、推力终止、伺服机构等仪器设备控制和现场监视通道应配置齐全，满足可靠性要c）
编制测控系统的调试操作工艺、应急措施、质量检查等试验文件。5.3.3对测控系统的配置和调试结果进行评审。5.4试验系统调试检查
5.4.1试验架、专用工装和环境控制等设备按安装工艺要求进行安装调试。对各测量、控制传感器进行检测，并进行安装部位协调。5.4.2
对测试设备进行检测和系统预校准，5.4.3
5.4.4按发动机静止试验要求对测控系统进行联试（或合练）。5.5发动机验收
5.5.1发动机验收应包括以下主要内容：a）产品质量证明文件内容齐全，符合交接规定要求；按配套表清点并检查发动机配套件，检查结果应与技术、质量文件的要求一致；b
c）对发动机外观进行检查，应与质量证明文件相符；对测压孔、点火孔密封面等进行检查，应符合连接和密封要求；
d）根据要求对安全机构等部件的技术状态进行检查，应符合技术文件要求。5.5.2发动机验收记录必须清楚、明确，并双方办理交接手续。5.6安全防护准备
安全防护准备按QJ2037A一1998中的5.1和任务书有关要求执行，5.7完成标志
按试验大纲（或试验实施细则）和质量保证大纲，通过试验准备工作评审。6试验阶段
6.1发动机进入试验状态
6.1.1按GJB5021或任务书要求对发动机进行保温。6.1.2吊装、运输、安装发动机按GJB3389一1998和试验工艺文件进行。6.2试验系统进入试验状态
6.2.1对试验架及试验环境控制设备进行状态复查。6.2.2测控系统状态复查。
测控参数校准。
传感器、转接件及其它参试设备安装，6.2.5
试验监视系统安装、防护，进入工作状态6.2.6
测控电缆敷设、防护。
试验专用工装及安全设施安装。6.2.8
对试验关键岗位、工序进行质量复查，6.2.9
试验点火测控、监视等系统启动程序复核联试（或合练）。3
QJ1004A—2004
6.3试验状态评审
对发动机及测控系统的试验状态进行评审，通过后方可进行点火试验。6.4点火试验
发出三级准备指令，安装火工装置或发火元器件，必要时进行充气检漏，接通点火线路并复验。发出二级准备指令，安全机构解锁，参试设备启动，操作人员撤离。6.4.2
发出一级准备指令，试验指挥下达点火命令。6.4.3
发出点火指令，各系统运行，发动机点火6.4.4
发动机工作结束后，参试各岗位报告运行情况，发出试验结束指令。6.4.5
发生故障时，按应急预案进行处理，6.5完成标志
发动机及参试设备工作结束。
7试后处理阶段
7.1现场处理
试验后进行现场处理，一般包括以下项目：a）现场灭火；
b）现场观察、拍照、录像，并作原始记录；需要时，试验后进行测量参数校准；c
d）拆卸传感器、转接件及其它测试设备，按要求分解发动机，测量尺寸，称量各部件质量，拍照；e）参试设备、仪器撤收。
7.2数据处理和结果分析
7.2.1数据处理
按任务书、GJB97A一2001、GJB2365A一2004及QJ1047中的要求进行数据处理，提供数据处理报告。
7.2.2结果分析
根据发动机和参试设备工作情况，分析测试数据的准确性，作出分析结论7.3试验报告及资料归档
7.3.1编写试验报告
试验报告的编写应符合QJ1167一1998和任务书的要求，一般包括以下内容：a）试验名称、发动机代号、试验日期；b）试验目的；
c）简述发动机初始状态；
d）简述测控系统状态；
e）测试参数名称、测控部位和测控结果数据；f）试验现象、结果分析和试验结论；g）给出测量参数的不确定度指标；h）附表、附图和现场照片。
7.3.2试验报告的审批、发放
试验报告应经校对、审核和批准，必要时进行标准化审查和质量会签。签署完整的试验报告按任务4
书要求和有关规定发放。
3试验资料归档
QJ1004A—2004
试验技术资料和管理资料分别按有关规定汇总、整理，标明密级和保密期限并归档。7.4
完成标志bZxz.net
试验资料按有关规定发放，完成归档5
