【航天工业行业标准(QJ)】 航天产品工艺文件管理制度 电气装配工艺文件编制规则

中国航天工业总公司航天工业行业标准航天产品工艺文件管理制度
电气装配工艺文件编制规则
主题内容与适用范围
本标准规定了电气装配工艺文件的格式及填写规则。本标准适用于航天产品电气装配工艺文件的编制。引用标准
QJ903.3A航天产品工艺文件管理制度封面与主标题栏3格式
QJ903.21A-95
代替QJ903.19-85

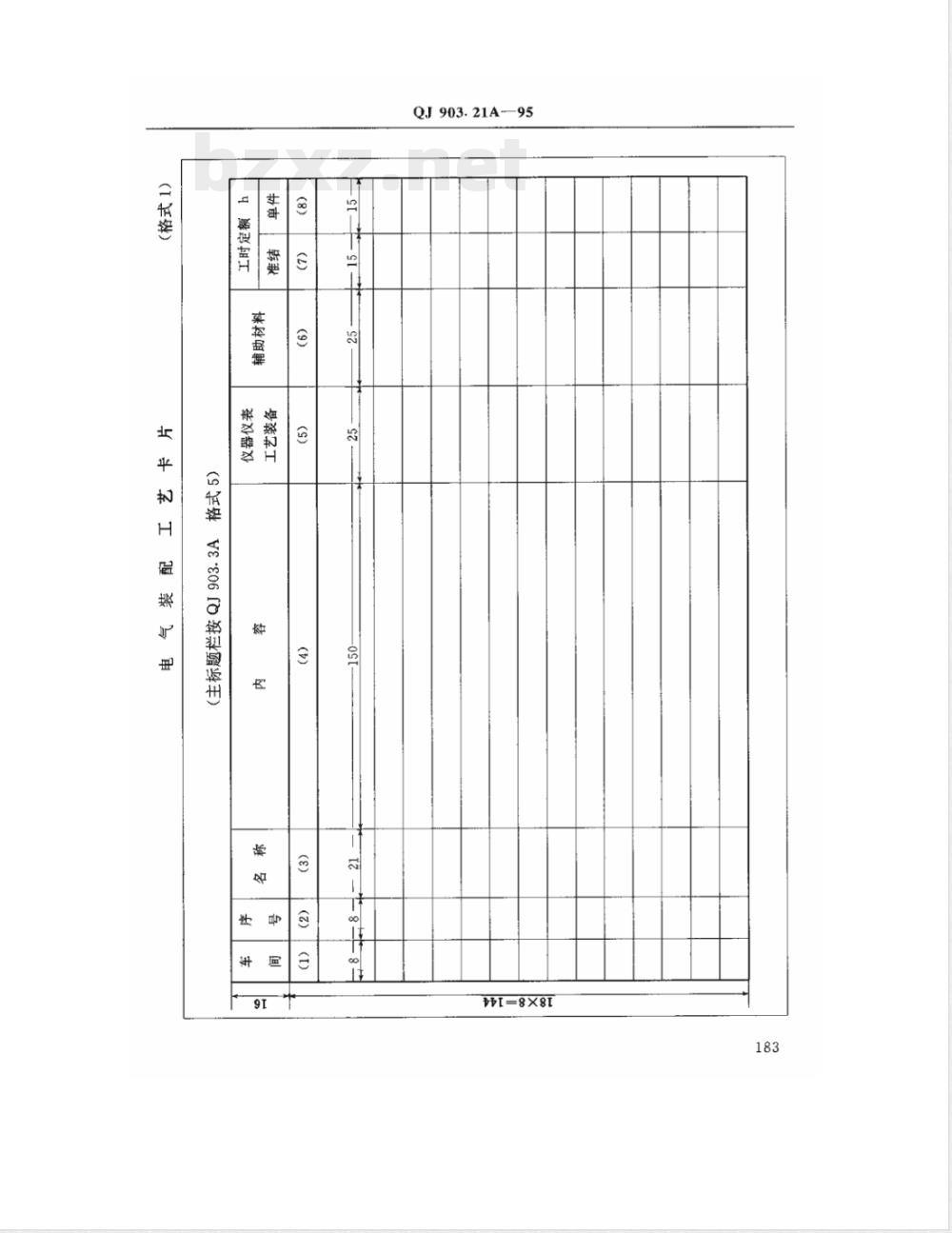

3.1电气装配工艺卡片（格式1），用于编制电气装配、调试、电老化、例行试验、电缆加工等工艺规程。

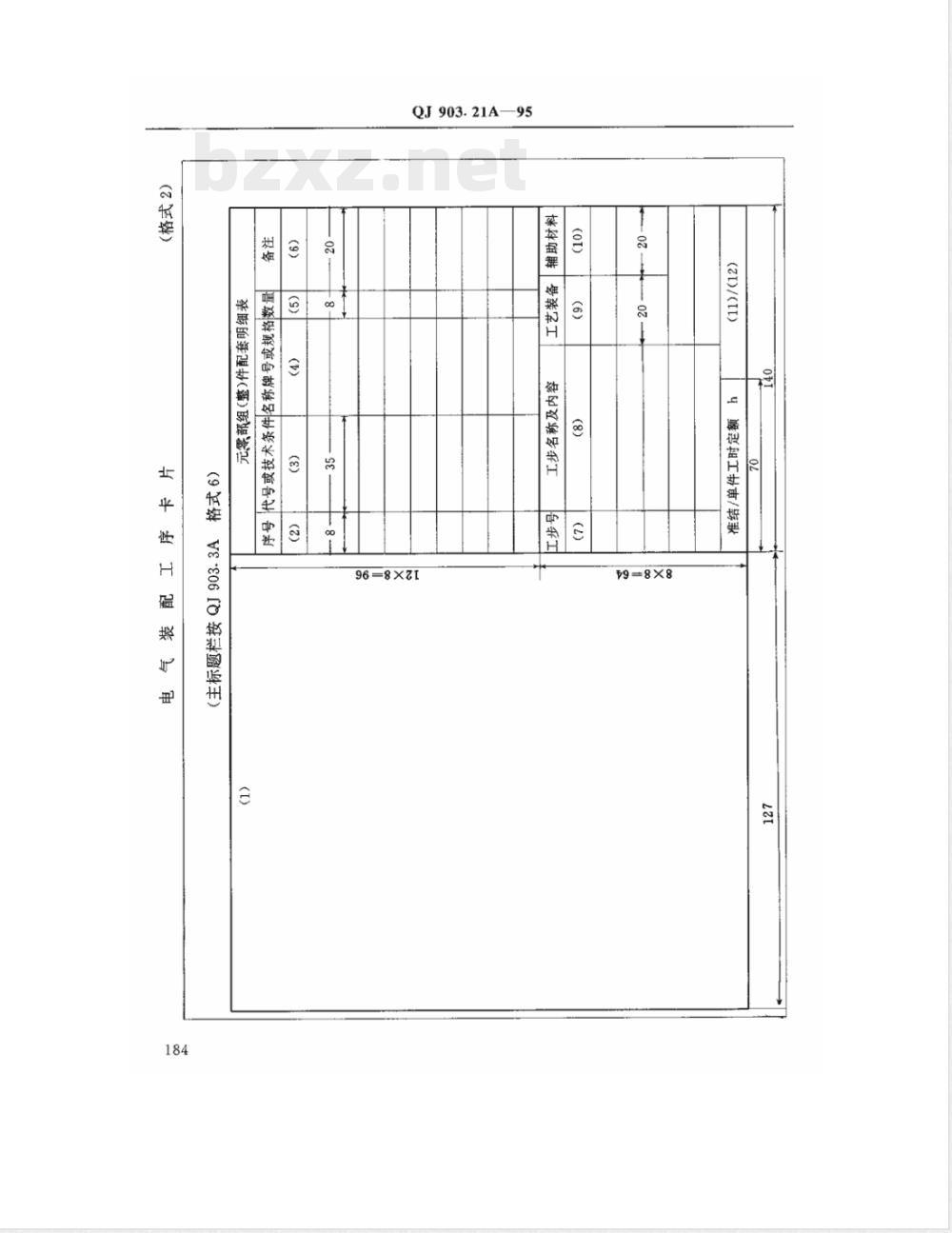

3.2电气装配工序卡片（格式2），用于编写部、组（整）件的电器装配工序过程和主要技术要求。
3.3电气装配导线表（格式3），用于编制线束绑扎和整机导线连接工艺规程，与电气装配工艺卡片配套使用。
3.4电气装配工序卡片（格式2）的续页可采用首页栏号（7)～（12)的系列栏目作表头。4填写规则

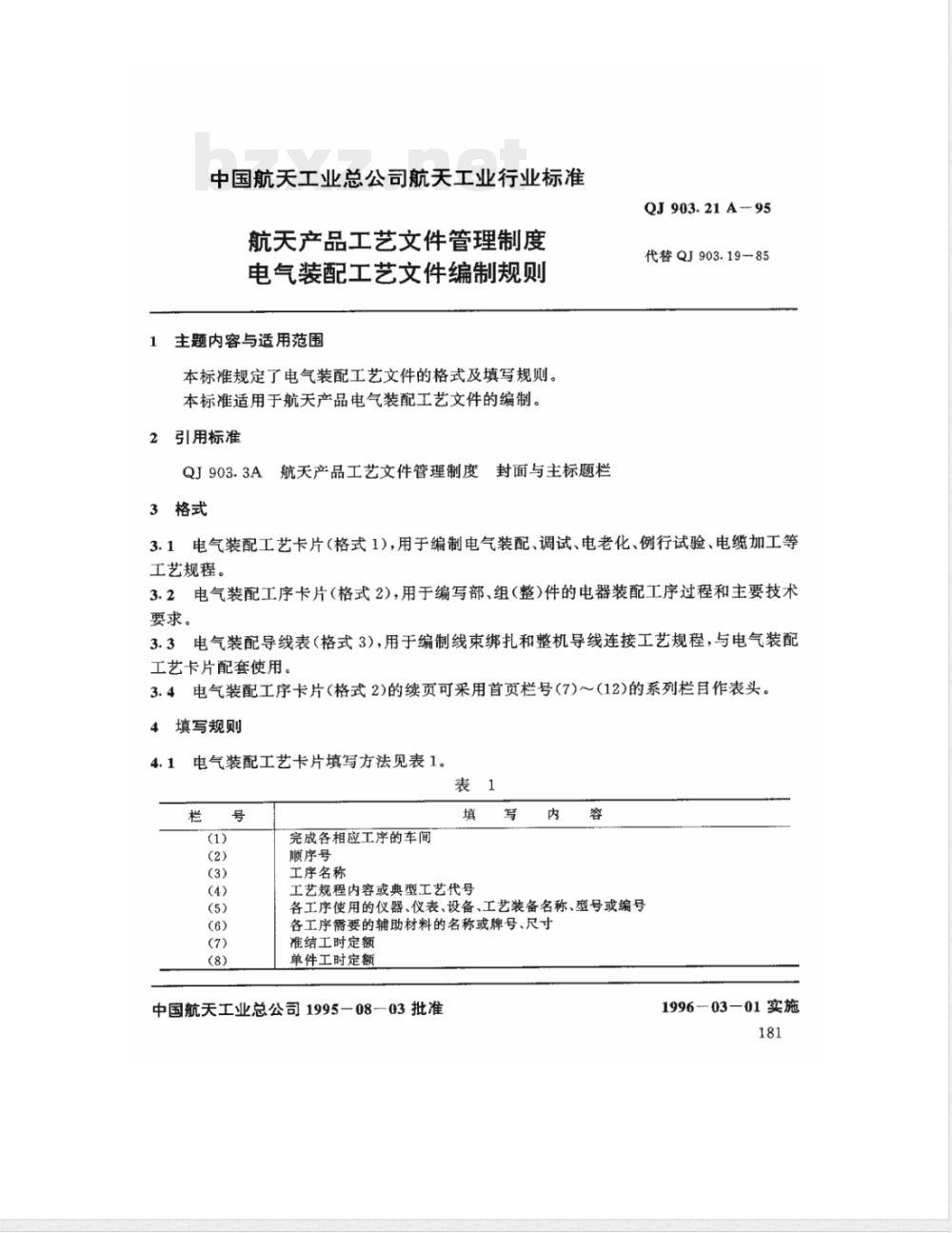

电气装配工艺卡片填写方法见表1。表1
完成各相应工序的车间
顺序号
工序名称
工艺规程内容或典型工艺代号
各工序使用的仪器、仪表、设备、工艺装备名称、型号或编号各工序需要的辅助材料的名称或牌号、尺寸准结工时定额
单件工时定额
中国航天工业总公司1995-08-03批准1996-03—01实施
QJ903.21A95

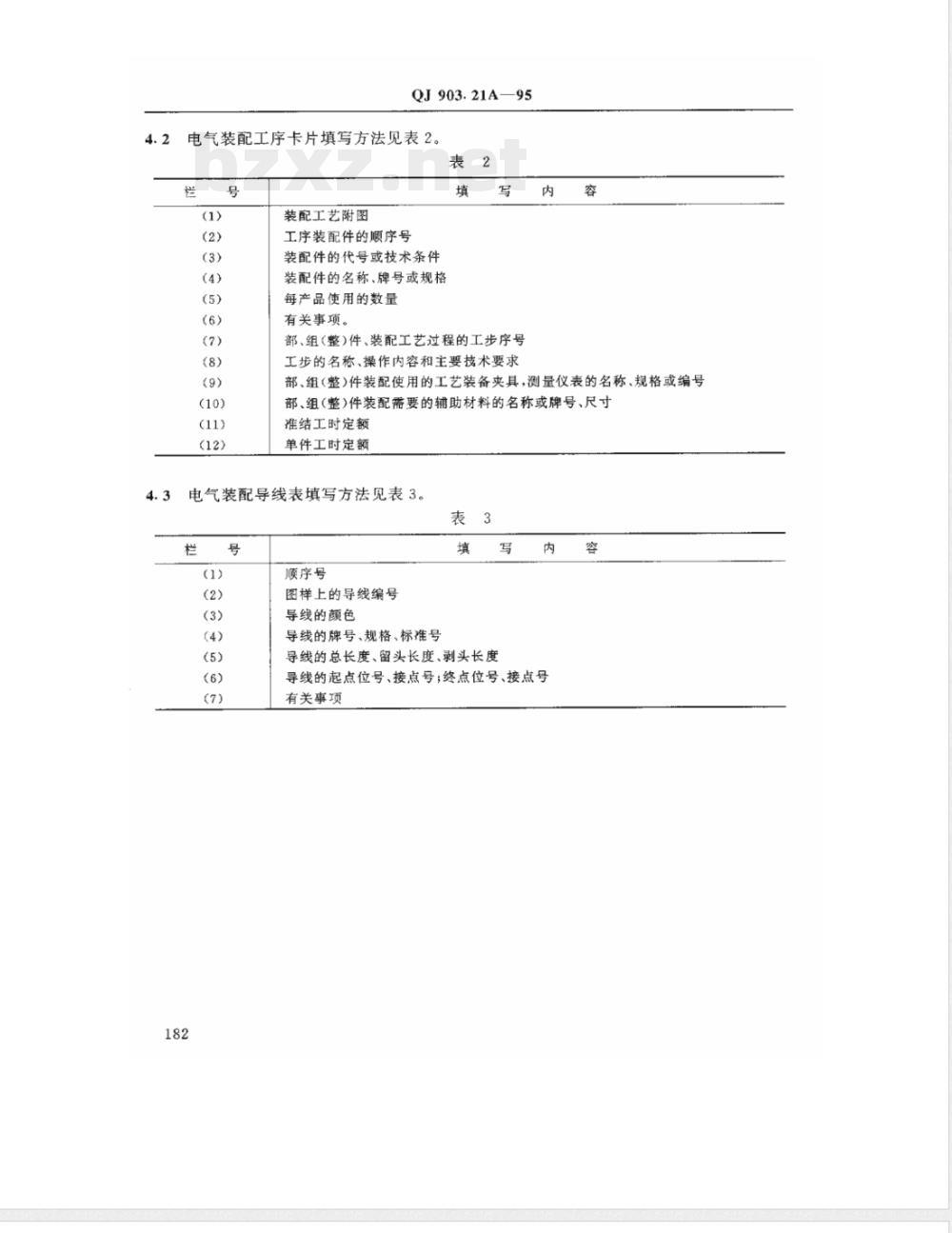

电气装配工序卡片填写方法见表2。表
装配工艺附图
工序装配件的顺序号
装配件的代号或技术条件
装配件的名称、牌号或规格
每产品使用的数量
有关事项。
部、组（整)件、装配工艺过程的工步序号工步的名称、操作内容和主要技术要求内
部、组（整）件装配使用的工艺装备夹具，测量仪表的名称、规格或编号部、组（整）件装配需要的辅助材料的名称或牌号、尺寸结工时定额
单件工时定额

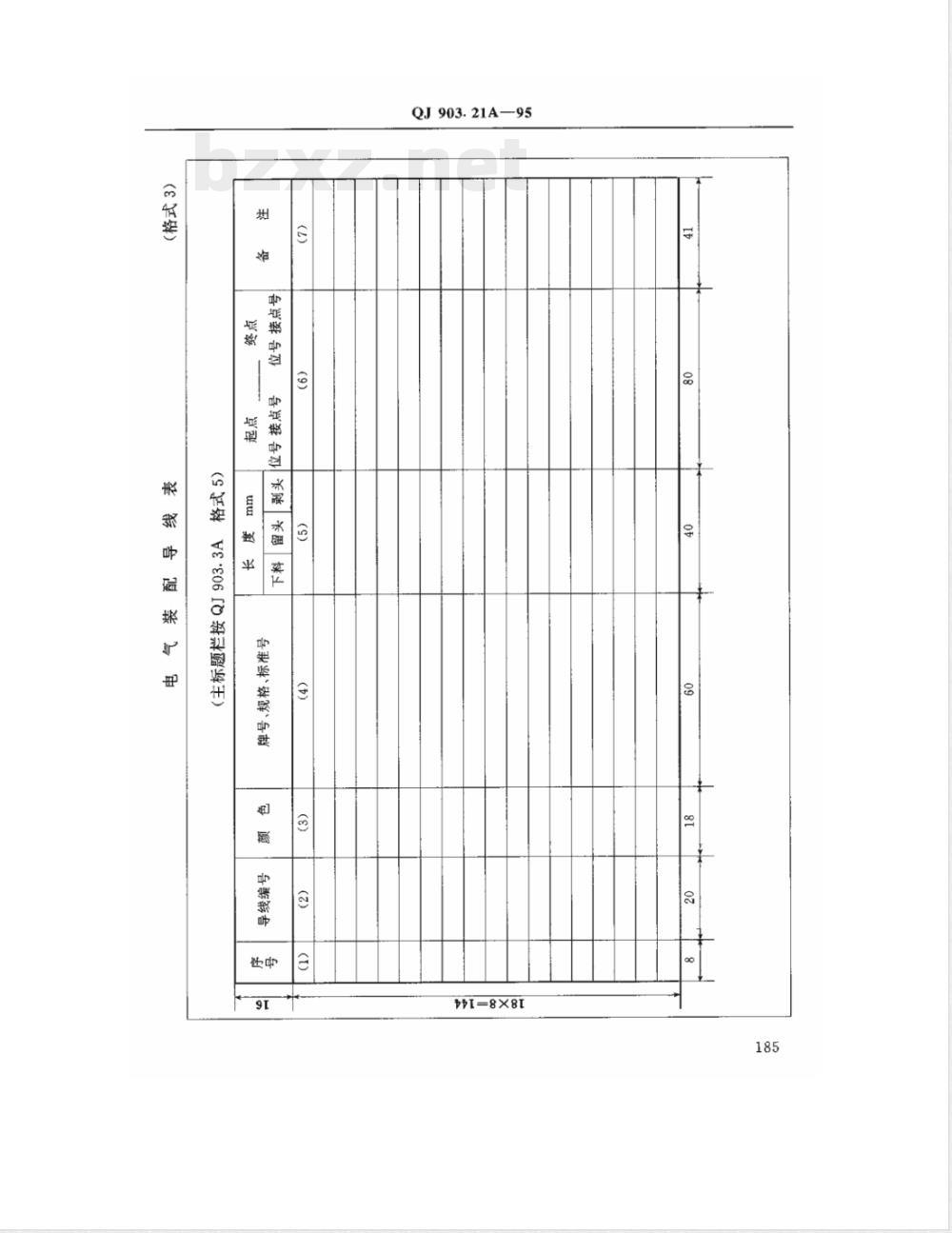

电气装配导线表填写方法见表3.表3
顺序号
图样上的导线编号
导线的颜色
导线的牌号、规格、标准号
导线的总长度、留头长度、剥头长度内
导线的起点位号、接点号；终点位号、接点号有关事项
QJ903.21A—95
QJ903.21A—95
F9=8×8
QJ903.21A—95
附加说明：
QJ903.21A—95
本标准由中国航天工业总公司七八所提出，本标准由中国航天工业总公司六九九厂负责起草。本标准主要起草人：方黎霞。
