【航天工业行业标准(QJ)】 软磁合金的热处理 磁温度补偿合金的热处理

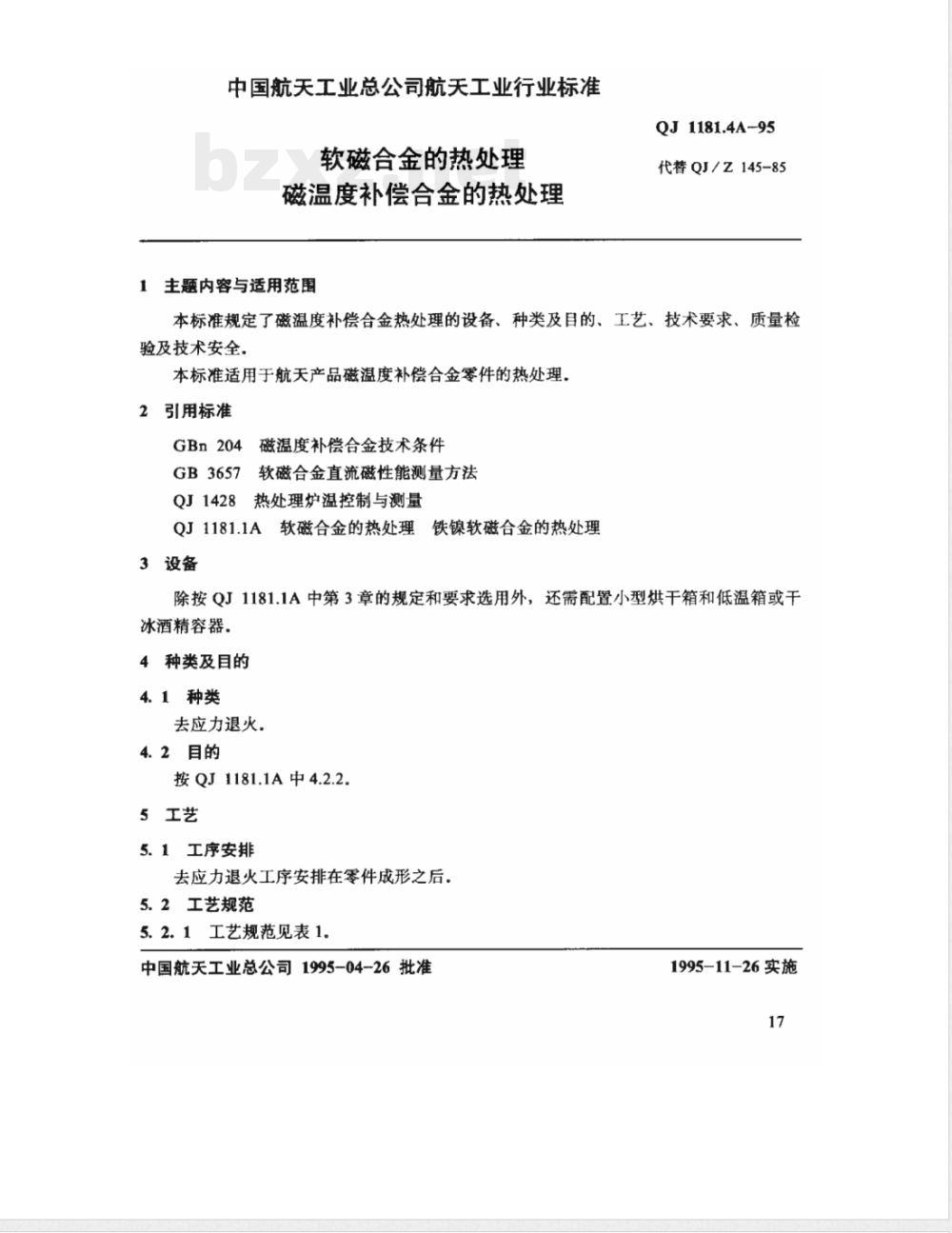

中国航天工业总公司航天工业行业标准软磁合金的热处理
磁温度补偿合金的热处理
1主题内容与适用范围
QJ1181.4A-95
代替QJ/Z145-85
本标准规定了磁温度补偿合金热处理的设备、种类及目的、工艺、技术要求、质量检验及技术安全。
本标准适用于航天产品磁温度补偿合金零件的热处理。2引用标准
GBn204磁温度补偿合金技术条件GB3657软磁合金直流磁性能测量方法QJ1428热处理炉温控制与测量
QJ1181.1A软磁合金的热处理铁镍软磁合金的热处理3设备
除按QJ1181.1A中第3章的规定和要求选用外，还需配置小型烘干箱和低温箱或干冰酒精容器。
4种类及目的
4.1种类
去应力退火。
4. 2目的
按QJ1181.1A中4.2.2.
5工艺
5.1工序安排
去应力退火工序安排在零件成形之后，5.2工艺规范

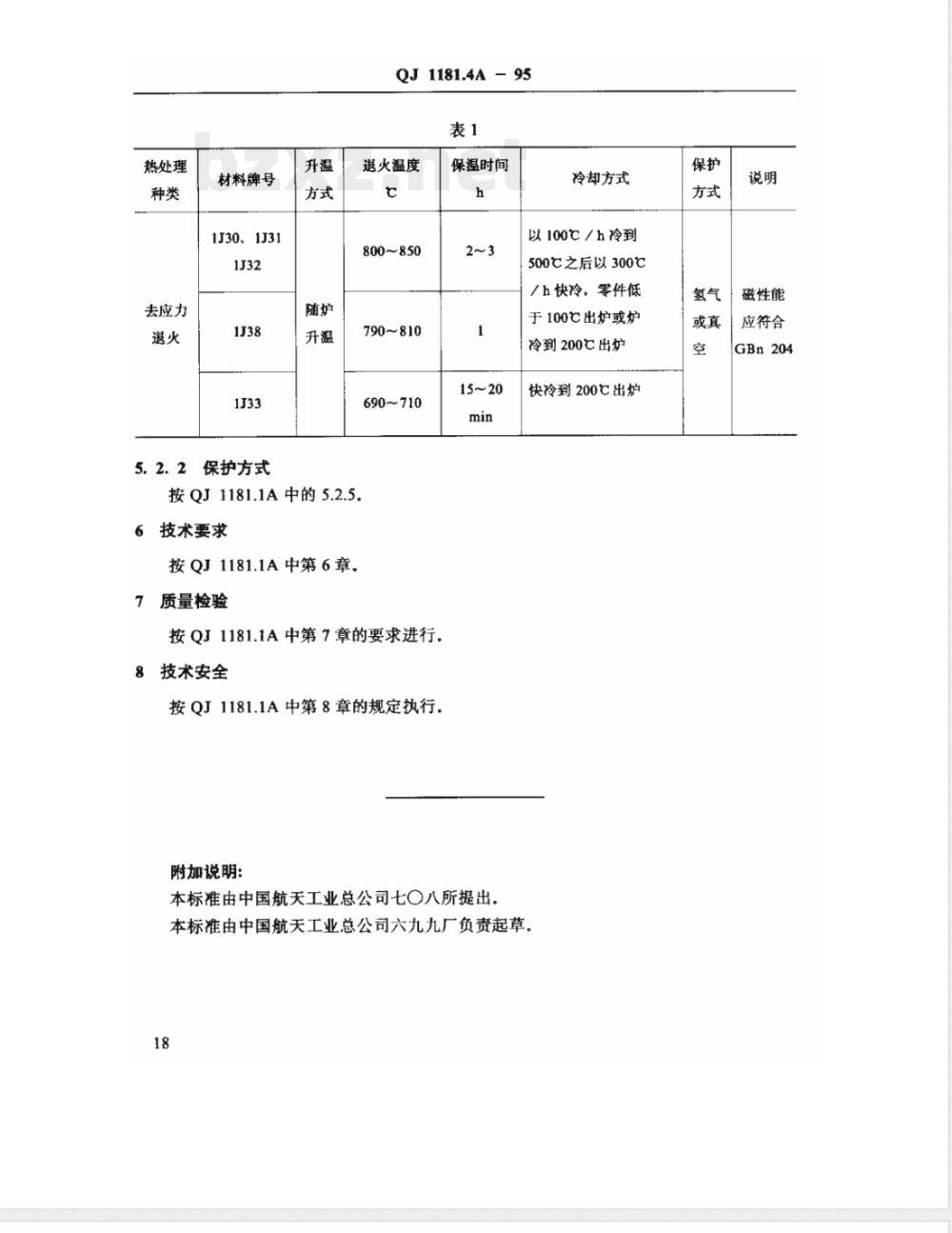

5.2.1工艺规范见表1。
中国航天工业总公司1995-04-26批准1995-11-26实施
热处理
去应力
材料牌号
1J30、1J31wwW.bzxz.Net
5.2.2保护方式
QJ1181.4A-95
退火温度
800~850
790~810
690~710
按QJ1181.1A中的5.2.5.
技术要求
按QJ1181.1A中第6章。
7质量检验
按QJ1181.1A中第7章的要求进行。8技术安全
按QJ1181.1A中第8章的规定执行。附加说明：
保温时间
本标准由中国航天工业总公司七○八所提出，冷却方式
以100℃／h冷到
500℃之后以300℃
/h快冷，零件低
于100℃出炉或炉
冷到200℃出炉
快冷到200℃出炉
本标准由中国航天工业总公司六九九厂负责起草18
磁性能
应符合
GBn204
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
