【铁路运输行业标准(TB)】 铁路工程设计CAD技术规范

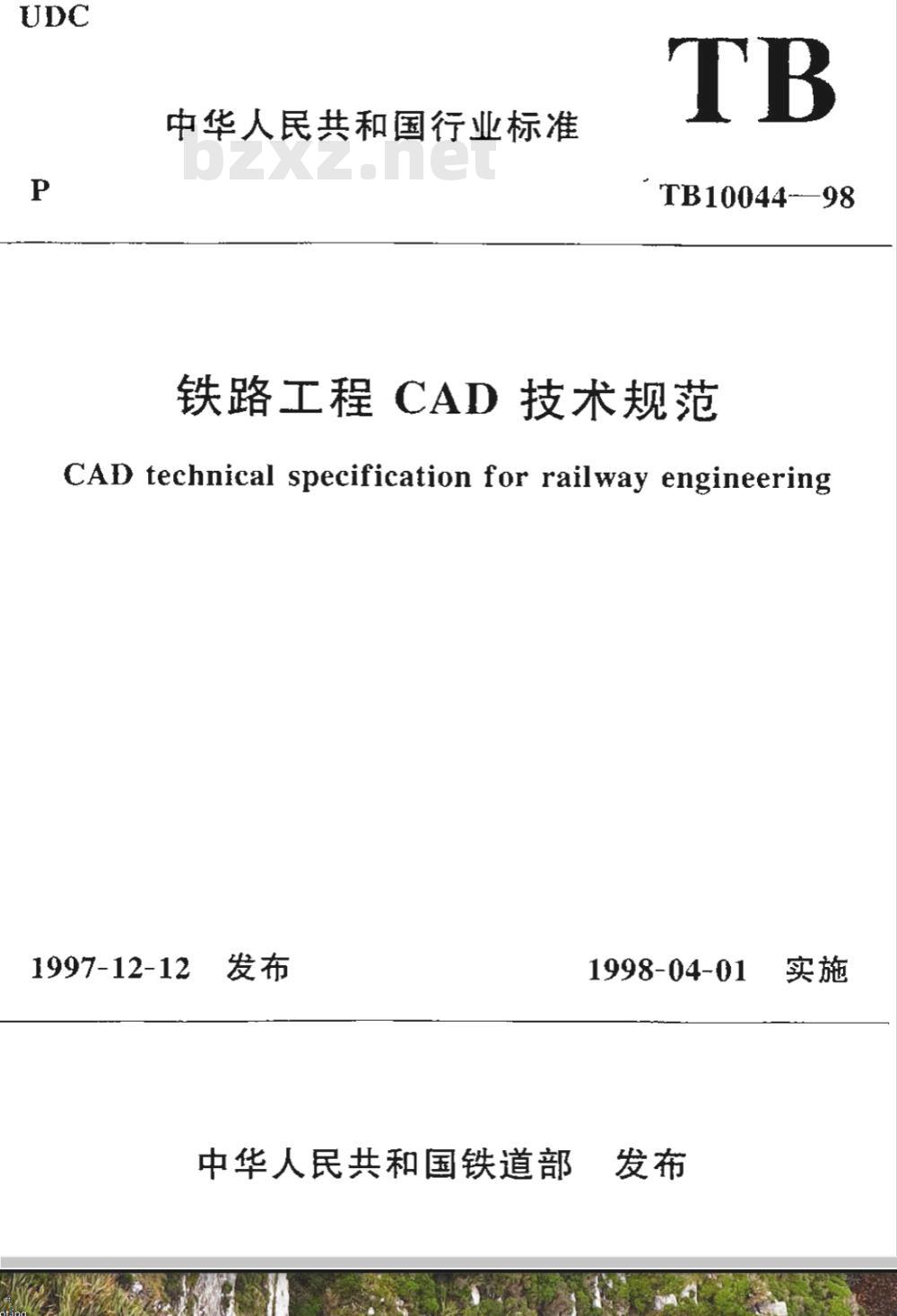

中华人民共和国行业标准
TB10044-98
铁路工程CAD 技术规范
CAD technical specification for railway engineering1997-12-12
中华人民共和国铁道部
1998-04-01

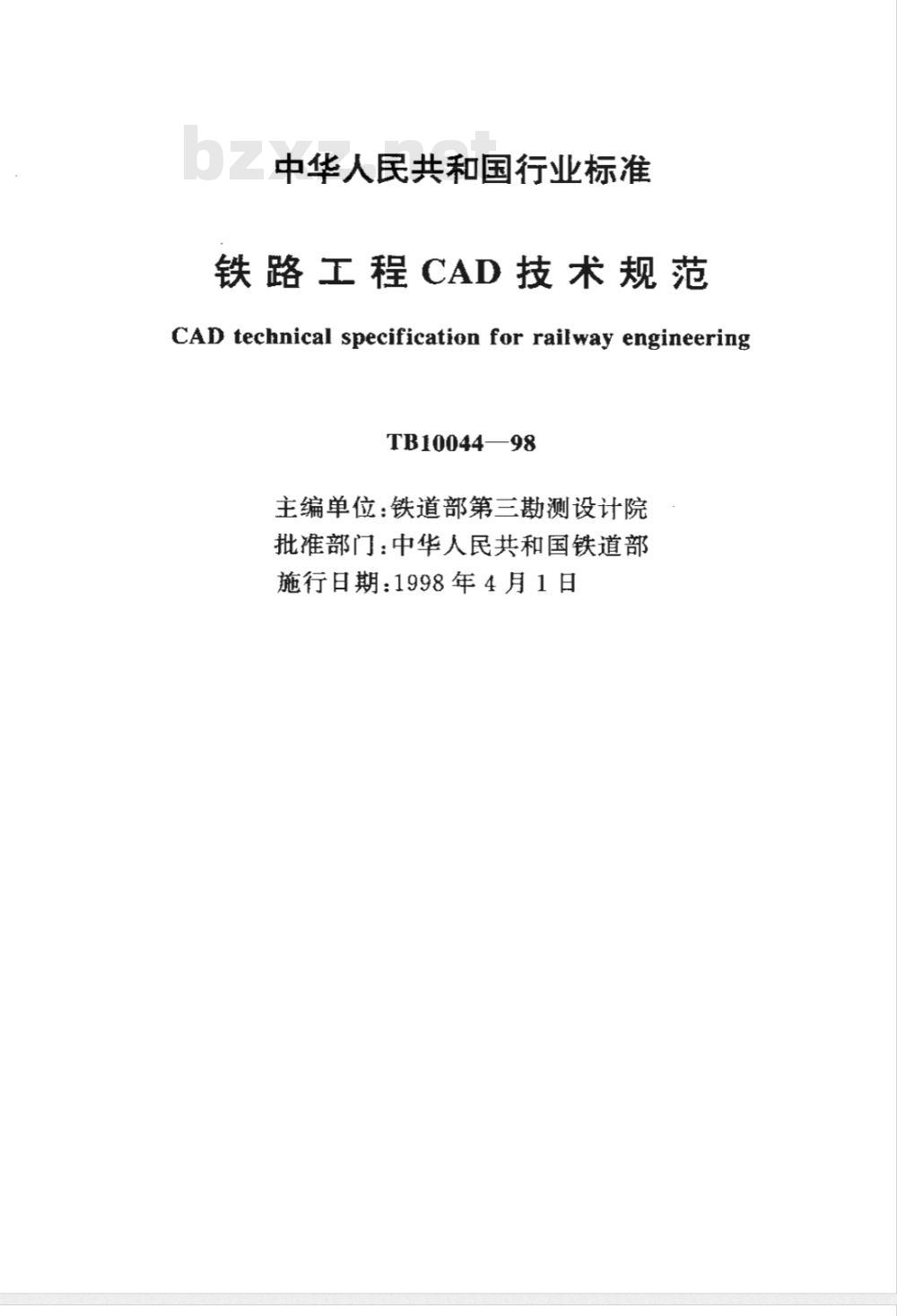

中华人民共和国行业标准
铁路工程CAD技术规范
CAD technical specification for railway engineeringTB10044—98
主编单位：铁道部第三勘测设计院批准部门：中华人民共和国铁道部施行日期：1998年4月1日

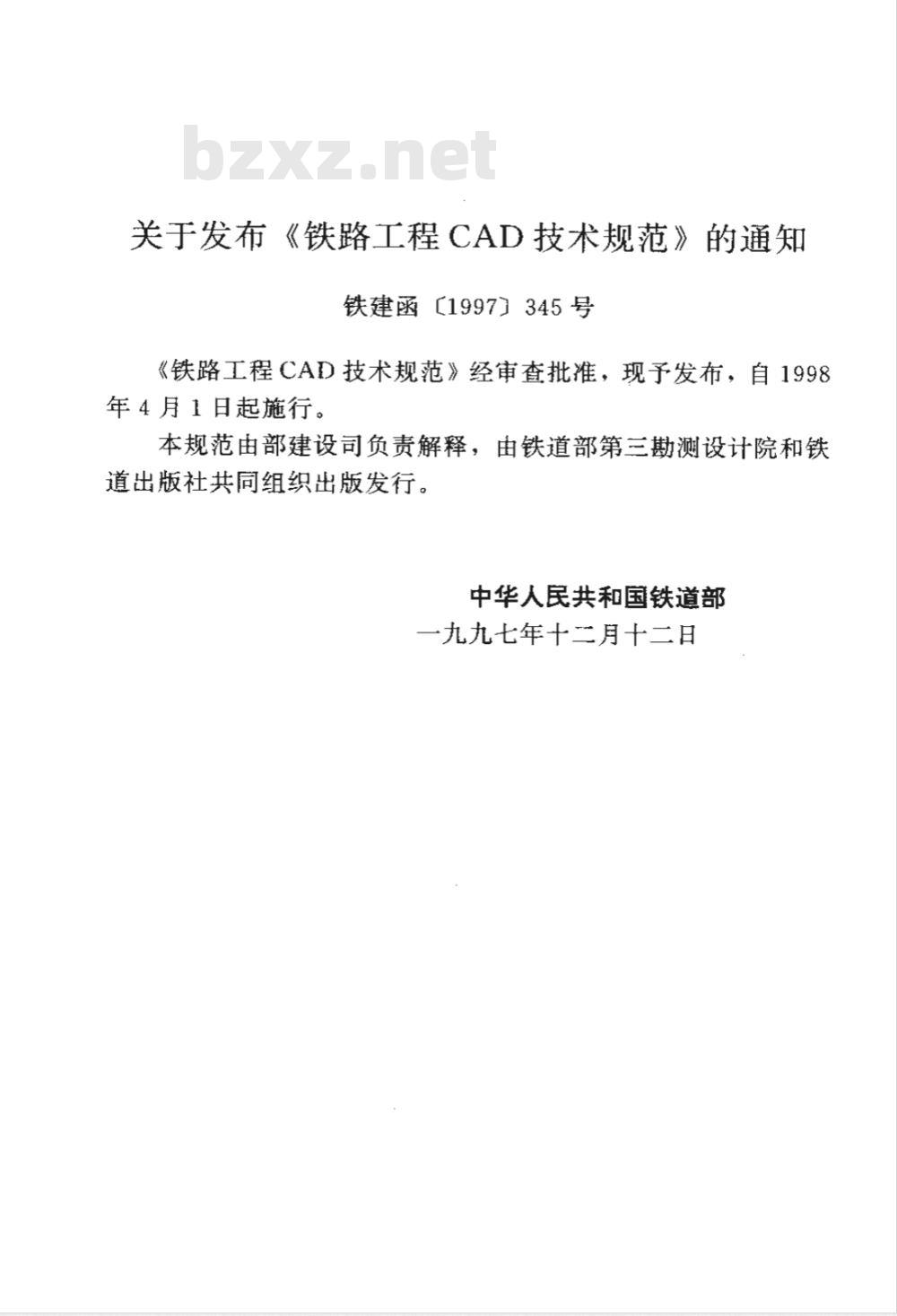

关于发布《铁路工程CAD技术规范》的通知铁建函【1997］345号
《铁路工程CAD技术规范》经审查批准，现予发布，自1998年4月1日起施行。
本规范由部建设司负责解释，由铁道部第三勘测设计院和铁道出版社共同组织出版发行。
中华人民共和国铁道部
一九九七年十二月十二日

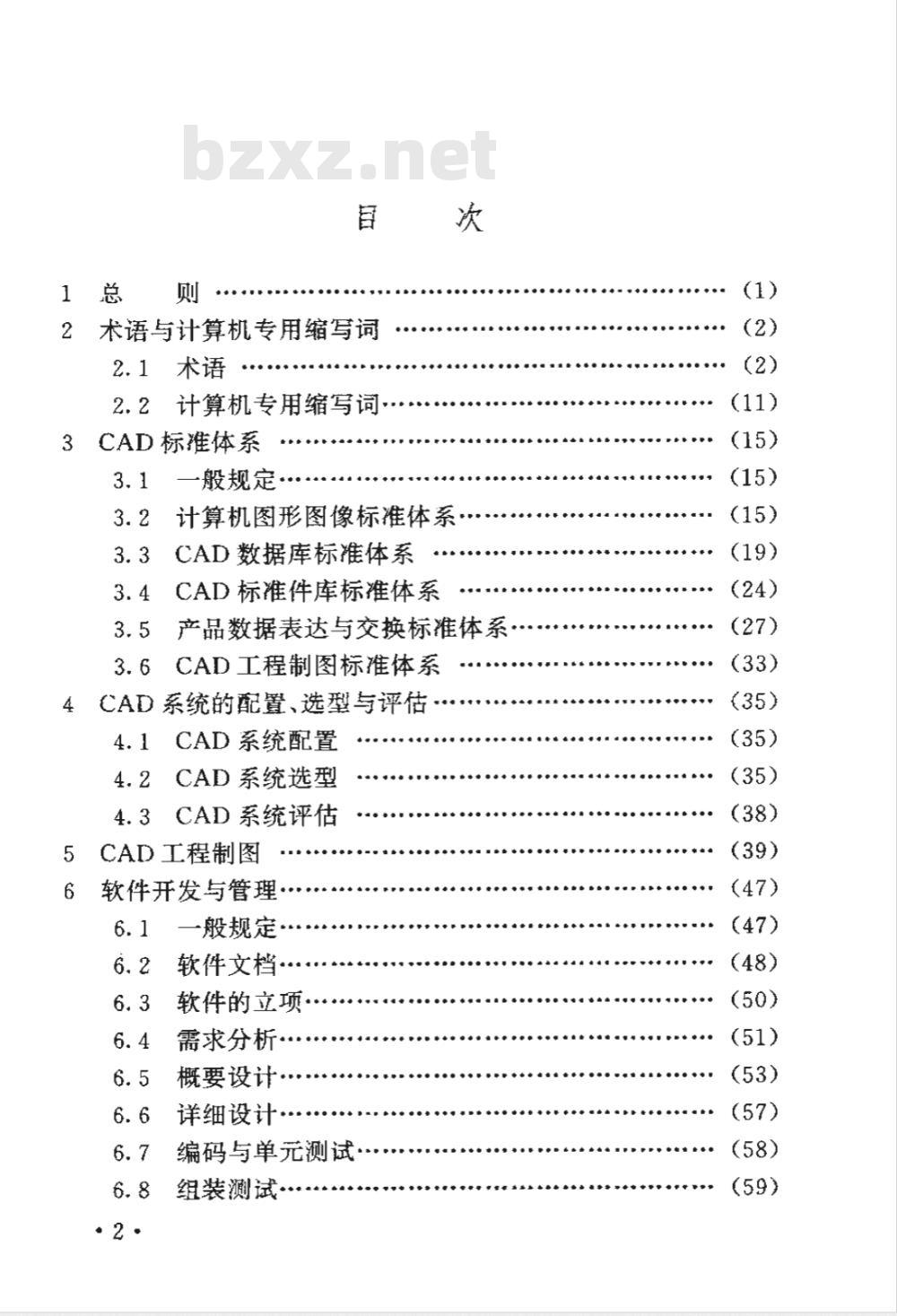

2术语与计算机专用缩写词
计算机专用缩写词
CAD标准体系
般规定
计算机图形图像标准体系
CAD数据库标准体系
CAD 标准件库标准体系
产品数据表达与交换标准体系
CAD工程制图标准体系
CAD系统的配置、选型与评估
CAD系统配置
CAD系统选型
CAD系统评估
CAD工程制图
软件开发与管理
一般规定·
软件文档
软件的立项·
需求分析
概要设计
详细设计
编码与单元测试
组装測试·
确认测试
软件的验收与鉴定
软件的使用与维护

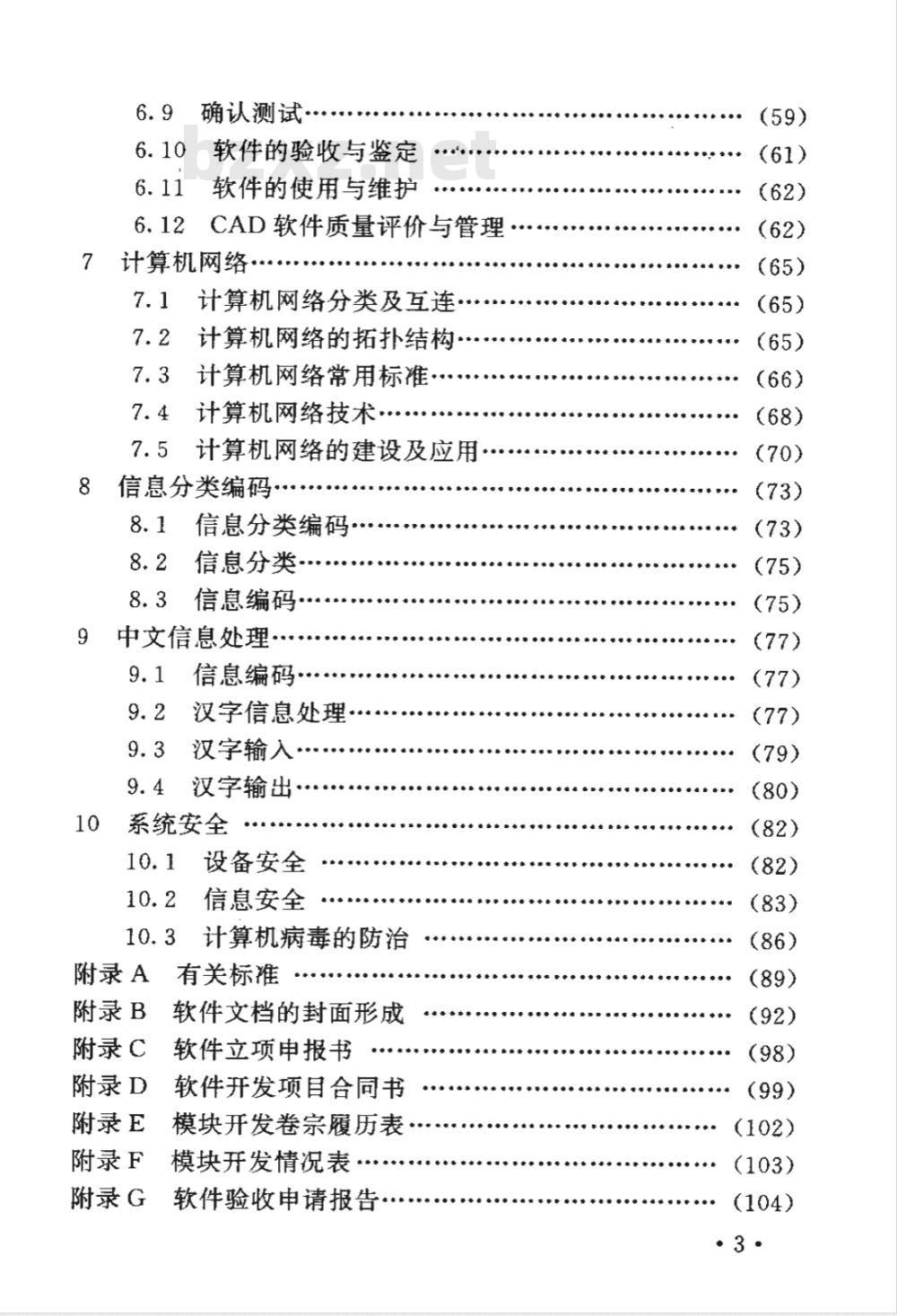

CAD软件质量评价与管理
7计算机网络
计算机网络分类及互连
计算机网络的拓扑结构·
计算机网络常用标准·
计算机网络技术·
计算机网络的建设及应用
信息分类编码
信息分类编码…
信息分类
8.3信息编码
9中文信息处理
信息编码
汉字信息处理··
汉字输入：
汉字输出
系统安全
附录A
附录B
附录C
附录 D
附录E
附录F
附录G
设备安全
信息安全
计算机病毒的防治
有关标准
软件文档的封面形成bzxz.net
软件立项申报书
软件开发项目合同书
模块开发卷宗履历表
模块开发情况表
软件验收申请报告.
附录H
附录J
附录K
附录 L
附录M
附录 N
软件验收证书
实例应用报告
软件问题报告
软件修改方案报告
软件修改完工报告
本规范用词说明
附加说明，
条文说明
1总则
1.0.1根据“国家CAD应用工程”的总体要求，提出适合于铁路工程的CAD标准化总体框架，推荐可以执行的技术标准，提高CAD软件（以下简称软件）的标准化和商品化水平，特制定本规范。
1.0.2本规范适用于铁路工程CAD系统的引进、开发、应用与管理。
1.0.3本规范遵照《中华人民共和国标准化法》中规定的“国家鼓励积极采用国际标准”的方针，在制定标准化措施，规定应该执行的CAD技术标准时，首先采用ISO颁布的有关国际标准和国家技术监督局颁布的有关国家标准。1.0.4本规范在制定CAD标准时，采用了ISO建立系统参考模型的方法，考虑了总体结构及每一单元技术的标准化，以保证CAD标准化工作与CAD技术协调发展。1.0.5本规范在制定CAD标准时,采用了ISO建立标准体系表的方法，用以指导CAD技术发展和CAD软件开发，以保证CAD软件的开放性与可移植性。
1.0.6在计算机软件的开发、交流与销售中，必须执行国务院颁布的现行《计算机软件保护条例》和《中华人民共和国计算机信息系统安全保护条例》。
1.0.7铁路工程CAD系统的引进、开发、应用与管理除应符合本规范外，尚应符合国家标准GB/T19000.3一1994《质量管理和质量保证》的第三部分GB/T19001－ISO9001《在软件开发、供应和维护中使用指南》、国家规范《CAD通用技术规范》和本规范附录A所列现行有关标准的规定。
2 术语与计算机专用缩写词
2.1术语
2.1.1　安全性　security　
对计算机硬件、软件进行保护，以防止其受到意外的或非法的存取、使用、修改、毁坏或泄密。安全性也涉及对人员、数据、通信及计算机安装的物理保护。
2.1.2编辑edit
修改、加工或更新一个正出现在CAD系统上的设计或文本。2.1.3编码coding
给某一类信息赋予代码的过程。2.1.4布尔逻辑/布尔运算booleanlogic/operation用于CAD的代数或符号逻辑计算式，以扩充设计规则检查程序和简化儿何图形的设计。
2.1.5窗口（用于计算机图形）window（in computer graphics）临时由用户定义的显示屏上的矩形域，域中所包含的图形供修改、编辑、删除等用。
2.1.6出错、错误error
软件中故障被激活导致的不正常状态；数值或条件与实际的、规定的或理论上的值不相符合；人的一种行为，最终导致软件内含有故障。
2.1.7代码code
表示特定事物(或概念)的一个或一组字符。这些字符可以是阿拉伯数学，拉丁字母或便于计算机和人识别与处理的其它符号。2.1.8分类classification
按照选定的属性（或特征)区分分类对象，将具有某种共同属性(或特征)的分类对象集合在一起的过程。2·
2.1.9覆盖overiay
一个程序或数据段，当它们被放入内存时占用其它已在内存中的程序或数据所占的空间。
2.1.10故障避免、避错fault avoidance在软件设计中避免引入故障而使用的技术。2.1.11格式format
为支持特定类型报表而使用的CAD/CAM数据的具体排列形式。
2.1.12工程数据库系统engineering database system。用于工程图形和文件管理的数据库系统。2.1.13关系数据库relational data base一种数据库形式，其特点是把数据组织成二维表的形式，无论是实体或实体间的联系都采用二维表。2.1.14光栅单位raster unit
一种测量单位，它等于相邻二个象素之间的距离。2.1.15光栅扫描raster scan
CAD/CAM系统使用的主要显示技术，它通过逐行扫描整个屏幕而生成图像。
rastergraphics
2.1.16光栅图形
一种计算机图形，其显示图像是由按行和列排列的象素阵列组成的。
2.1.17故障（软件）faul
软件中隐诺的设计缺陷（可能来自规格说明缺陷或设计缺陷），它们在某种外部环境下被激活，并影响软件的正常工作。2.1.18几何建模geometric modeling在计算机上以能够操作的形式描述三维形状的建模技术。2.1.19计算机辅助测试Computer一Aided Test利用计算机信息处理系统检查测试产品或部件。2.1.20计算机辅助工程Computer一Aided Engineering用信息处理系统分析一个设计，以检查其基本错误，提高其工3.
艺性、使用性能、生产率与经济性。2.1.21计算机辅助绘图Computer一Aided Drawing使用图形软件和硬件进行绘图及有关标注的方法和技术。2.1.22计算机辅助设计Computer一Aided Design包括绘图与说明的设计活动，其中信息处理系统用于完成对一个零件或一个产品功能的设计与改进。2.1.23计算机图形学，计算机图形computer graphics通过计算机将数据与显示图形互相转换的方法和技术。2.1.24计算机网络Computernetwork多台计算机以通信方式（有线或无线）连接起来，相互交换数据和程序，以便有机地互相利用资源的信息通信网。2.1.25兼容性compatibility
一特定硬件模块或软件程序、代码、语言无需事先改动或专用接口就能在CAD/CAM系统中便用的能力。尚上兼容指的是一个系统具有与新的硬件模块或软件模块接口的能力。2.1.26可维护性maintainability在规定条件下，在规定的时间内，按规定的方法对失效软件进行维护时恢复到能完成规定功能的能力。2.1.27可实现性realizability
在一定的时间内，系统在预定的条件下执行需求规格说明中描述功能的能力。
2.1.28可信性dependability
系统性能集合可靠性、可用性、可维护性、安全性和健壮性的综合属性。
2.1.29可靠性评估reliabilityassessment确定现有系统或组成成分可靠性所达到水平的过程。2.1.30交互图形系统interactive graphics system一个CAD/CAM系统，为了CAD或绘图以及CAM的应用，交互地使用工作站，全部这些活动都在操作人员的控制下进行。它还可以用手文本处理、章图及图形生成或CAE。设计者（操作员）. 4
可以干预输入数据并直接控制程序的运行，通过显示屏幕可直接观察反馈，提供系统与设计者间的双向通信。2.1.31结合性associativity
CAD/CAM系统数据库中几何实体与其非几何属性或与其它几何实体的任何逻辑连接。
2.1.32界面、接口interface
一个共有的边界接口，可能是连接两个设备的硬件组成部分，也可能是由两个或多个计算机程序所访问的一部分存储器或寄存器，或者是与另一个系统组成部分的交互作用或通信。2. 1.33界面需求interface requirement规定一个系统或系统组成部分必须与之接口的硬件、软件或数据库元素的需求，或由这样一个接口面引起的对格式、时间关系或其它因素提出的约束条件。
2.1.34精度precision
精确的程度，通常指计算机内表示的数据有效数字在小数点有面第几位。
2. 1.35可靠性reliability
系统可连续正常工作的时间，通常用两次失效间隔来表示。2.1.36可移植性portability
软件从个计算机系统或环境转移到另一个计算机系统或环境的难易程度。
2. 1.37 类 category
具有某种共同属性(或特征)的事物(或概念)的集合。2.1.38命令
command
对CPU或图形处理机的控制信号或命令，通常借助于菜单/输入板、电子笔或字母数字键盘启动。2.1.39命令集instruction set
CAD/CAM计算机系统能够响应的全部命令，也可理解为计算机能够执行的一组功能清单。2.1.40 命令语言 command language5·
