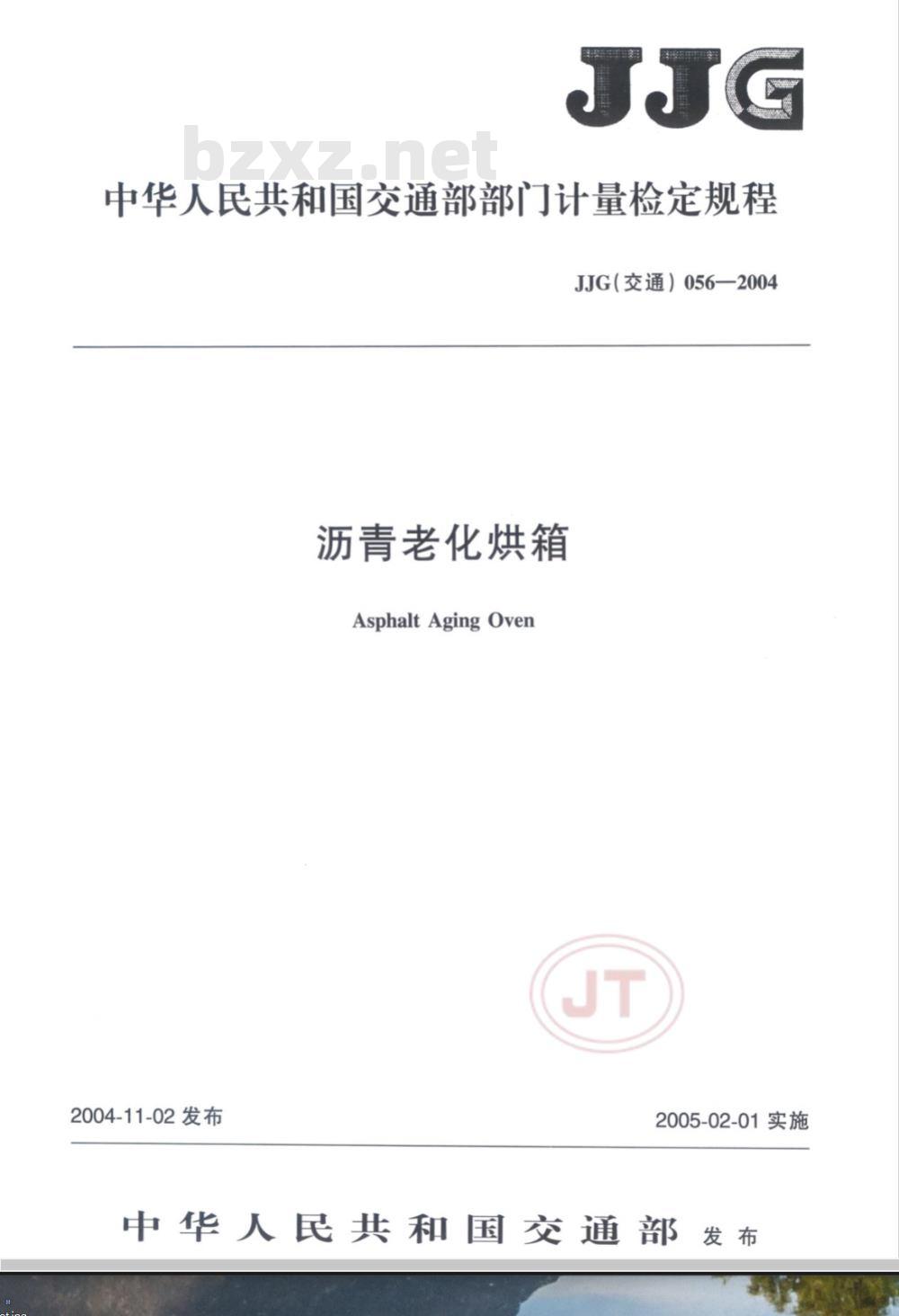

【国家计量标准(JJ)】 沥青老化烘箱检定规程

中华人民共和国交通部部门计量检定规程JJG（交通）056—2004
沥青老化烘箱
Asphalt Aging Oven
2004-11-02发布
2005-02-01实施
中华人民共和国交通部发布

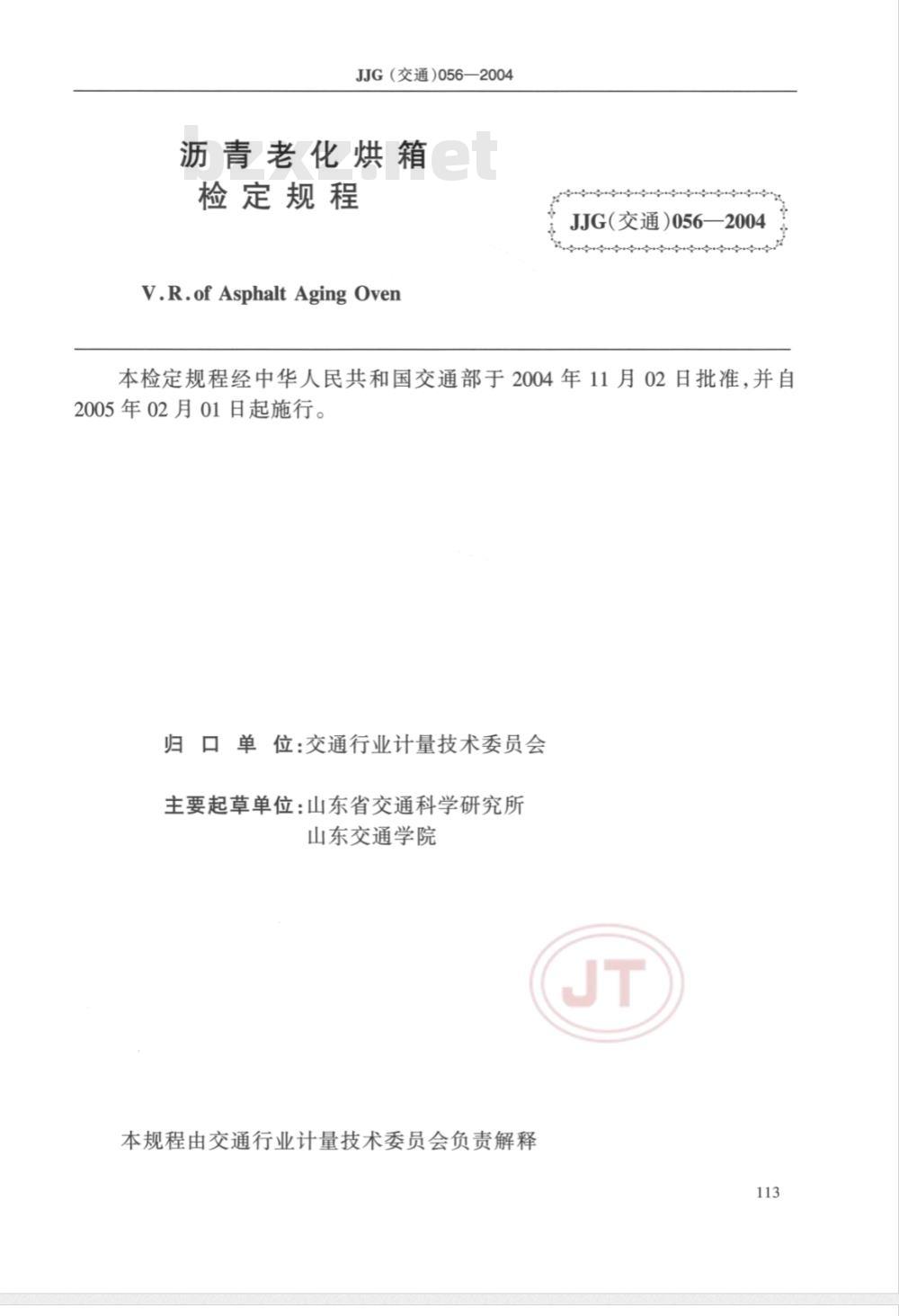

JJG（交通）056—2004
沥青老化烘箱
检定规程
V.R.of Asphalt Aging Oven
JJG(交通)056—2004
中中心
本检定规程经中华人民共和国交通部于2004年11月02日批准，并自2005年02月01日起施行。
归口单位：交通行业计量技术委员会主要起草单位：山东省交通科学研究所山东交通学院
本规程由交通行业计量技术委员会负责解释113

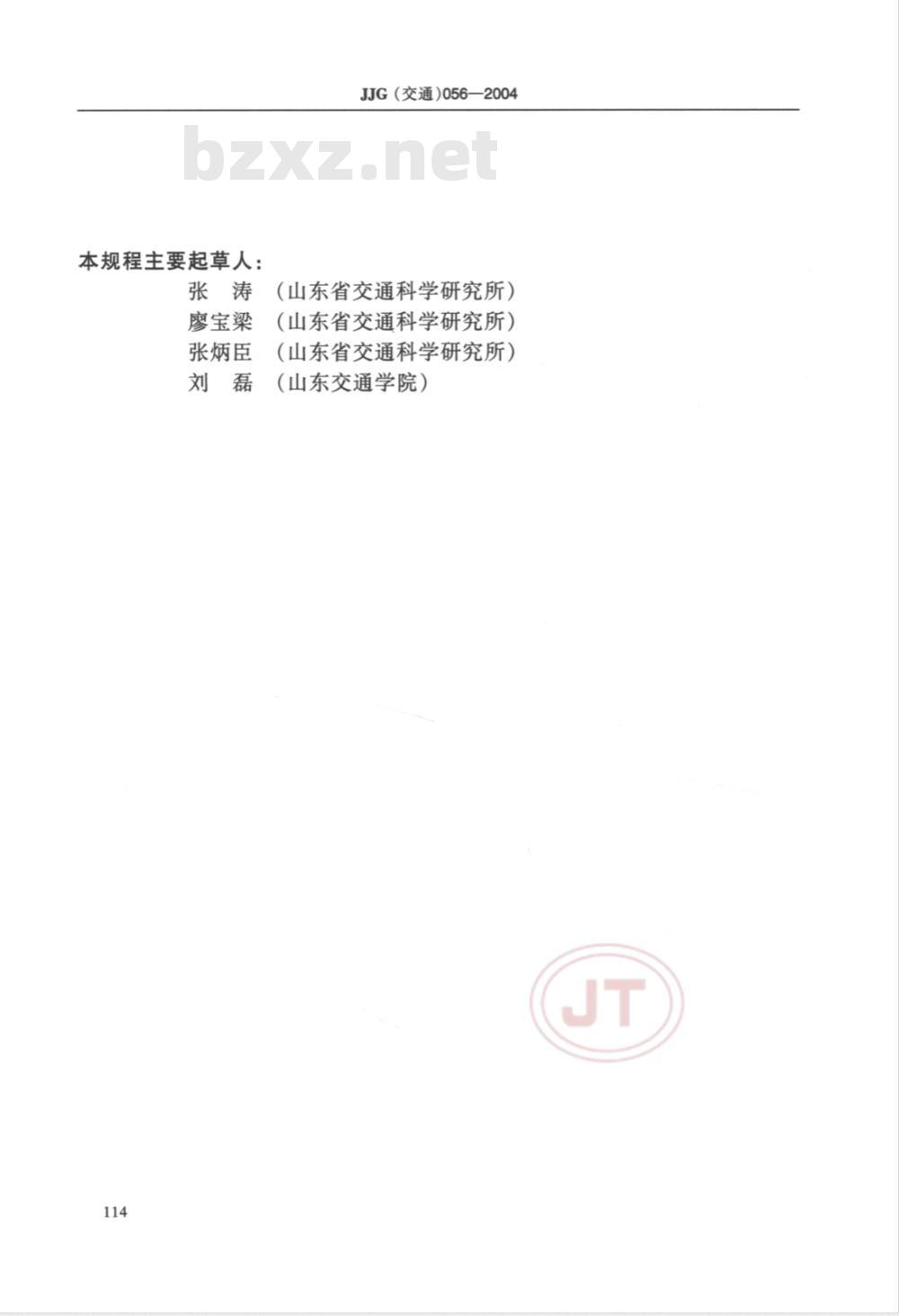

本规程主要起草人：
JJG（交通)056—2004
(山东省交通科学研究所）
廖宝梁
张炳臣
（山东省交通科学研究所）
（山东省交通科学研究所）
（山东交通学院）

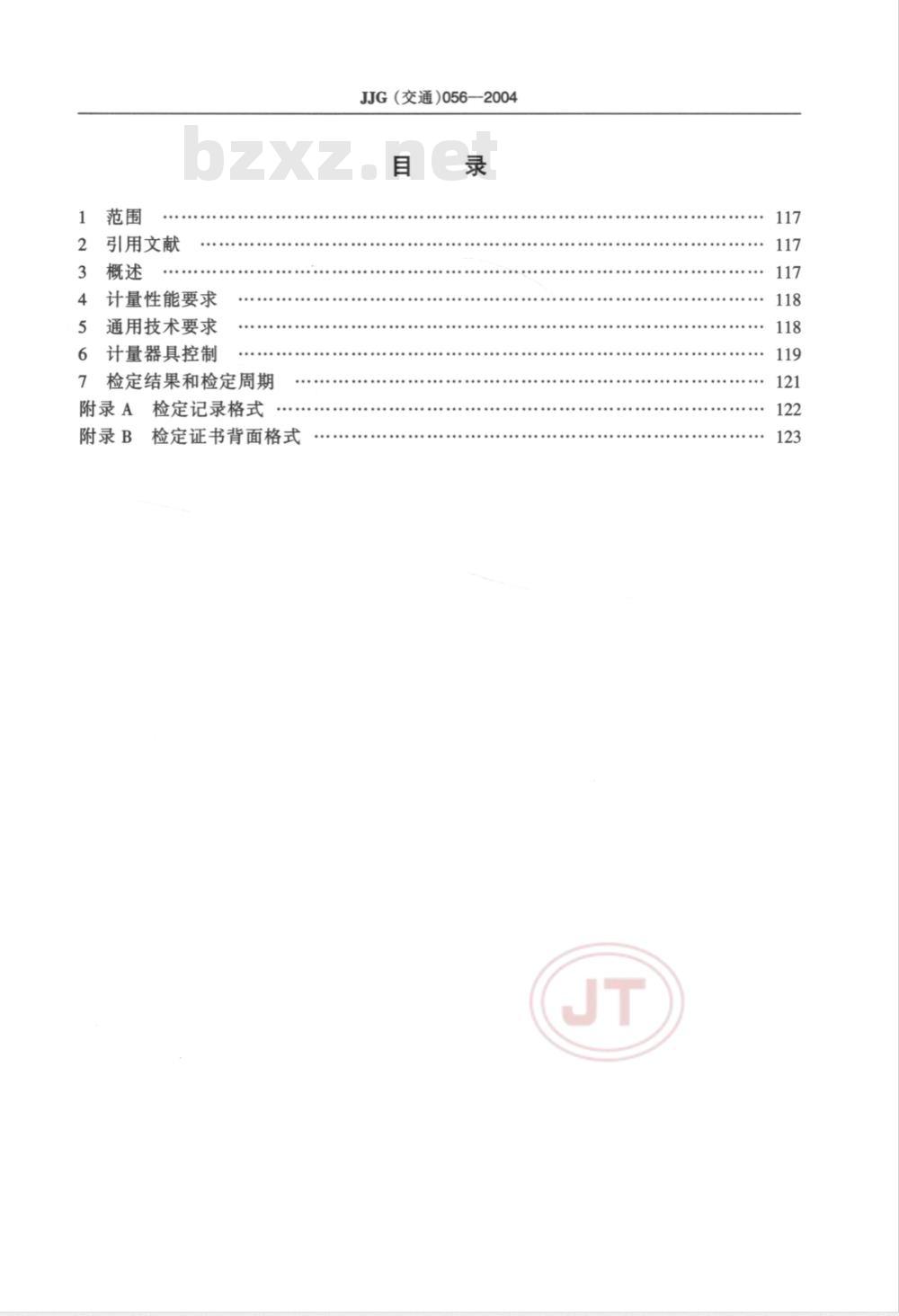

引用文献
计量性能要求
通用技术要求
计量器具控制
检定结果和检定周期
附录A
检定记录格式
附录B
检定证书背面格式
JJG（交通）056—2004

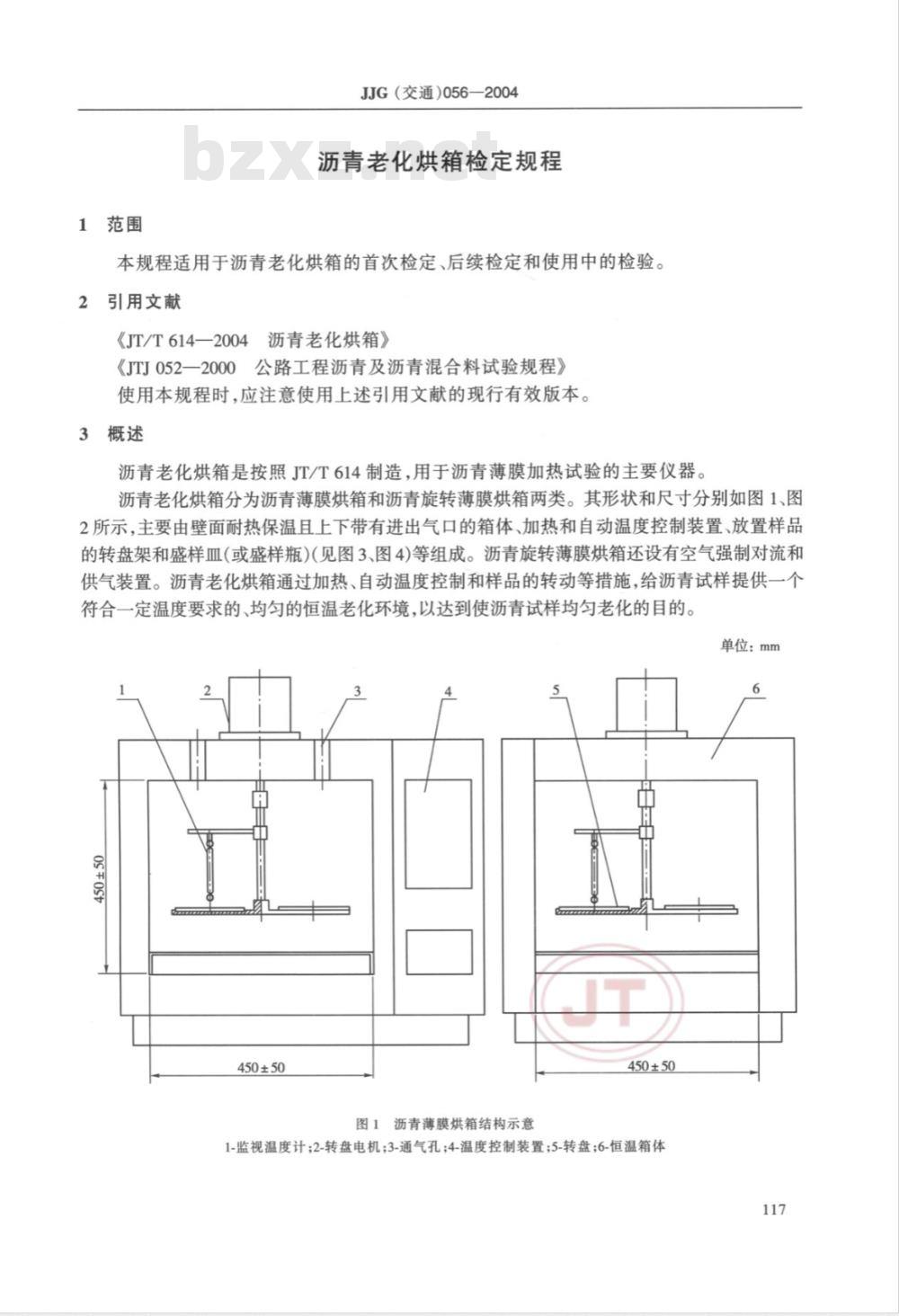

1范围
JJG（交通）056—2004
沥青老化烘箱检定规程
本规程适用于沥青老化烘箱的首次检定、后续检定和使用中的检验。2引用文献
《JT/T614—2004沥青老化烘箱》《JTJ052一2000公路工程沥青及沥青混合料试验规程》使用本规程时，应注意使用上述引用文献的现行有效版本。3概述
沥青老化烘箱是按照JT/T614制造，用于沥青薄膜加热试验的主要仪器。沥青老化烘箱分为沥青薄膜烘箱和沥青旋转薄膜烘箱两类。其形状和尺寸分别如图1、图2所示，主要由壁面耐热保温且上下带有进出气口的箱体、加热和自动温度控制装置、放置样品的转盘架和盛样血（或盛样瓶)(见图3、图4)等组成。沥青旋转薄膜烘箱还设有空气强制对流和供气装置。沥青老化烘箱通过加热、自动温度控制和样品的转动等措施，给沥青试样提供一个符合一定温度要求的、均匀的恒温老化环境，以达到使沥青试样均匀老化的目的。单位：mm
450±50
图1沥青薄膜烘箱结构示意
450±50
1-监视温度计;2-转盘电机;3-通气孔;4-温度控制装置;5-转盘;6-恒温箱体117
JJG（交通）056—2004
图2沥青旋转薄膜烘箱结构示意图52.4
445±13
单位：mm
1-恒温箱体；2-加热电炉;3-盘绕的铜管；4空气喷嘴；5-监视温度计；6-温度传感器；7-通气孔；8-风扇电机；9-鼠笼式风扇4计量性能要求
4.1升温时间：小于150min。
4.2工作温度：
沥青薄膜烘箱：(163.0±1)℃；沥青旋转薄膜烘箱：（163.0±0.5)℃。4.3温度回升时间：
沥青薄膜烘箱：小于20min；
沥青旋转薄膜烘箱：小于15min。控温范围：室温至200℃。
4.5转盘转速：
沥青薄膜烘箱：(5.5±1)r/min；沥青旋转薄膜烘箱：(15±0.2)r/min。JT
4.6沥青旋转薄膜烘箱热空气喷入流量：(4000±200)mL/min5通用技术要求
5.1外观质量
仪器应有清晰的铭牌，标有型号、制造厂名、出厂日期和出厂编号等。箱体平整，涂镀层完好、清洁。箱门启、闭灵活，锁紧可靠，密封性好。工作时不应有异常的声音，转动装118
JJG（交通）056—2004
置转动灵活平稳。电器部分操作灵活、显示清晰。5.2盛样血和盛样瓶
盛样血：铝或不锈钢制成，内表面平滑，尺寸如图3。Φ140±1
图3盛样血
盛样瓶：耐热玻璃制成，形状和尺寸如图4。#15
6计量器具控制
6.1检定条件
6.1.1环境条件为：
环境温度：室温；
139.7 ±1.5
图4盛样瓶
电源电压：AC(220±20)V，(50±1)Hz。检定用具包括：
标准温度计：测量范围0~200℃，分度值0.1℃；秒表：测量范围0~200min，分度值0.01s；JT
游标卡尺（带深度测量）：测量范围0~200mm，分度值0.02mm；119
JJG（交通）056—2004
d）气体流量计：测量范围0~10000mL/min，分度值100mL/min。6.2检定项目及检定方法
6.2.1检定项目
检定项目见表1,检定记录格式见附录A。表1检定项目表
检定项目
外观质量
盛样皿和盛样瓶
升温时间
工作温度
温度回升时间
控温范围
转盘转速
沥青旋转薄膜烘箱热空气喷入流量注：“+”表示需检定；“_”表示不需检定。6.2.2检定方法
6.2.2.1外观质量的检定
首次检定
用目测和手感进行外观质量检查。应符合5.1的要求。6.2.2.2盛样皿和盛样瓶的检定
用游标卡尺测量，应符合5.2的要求。6.2.2.3升温时间的检定
后续检定
使用中检验
将标准温度计安装在监视温度计的位置上，开启烘箱电源加热，记录烘箱从室温升至163℃的时间。该时间应小于150min。6.2.2.4工作温度的检定
将标准温度计安装在监视温度计的位置上，开启烘箱电源加热，待温度升至163℃，温控器稳定工作后开始试验。观察20min，记录温度最大值和最小值，其温度波动值应符合4.2的要求。
6.2.2.5温度回升时间的检定
将标准温度计安装在监视温度计的位置上，开启烘箱电源加热，待温度稳定到163℃后开始试验。打开箱门，开启角度为90°30s后关闭箱门，开始计时至箱内温度回升到工作温度所用的时间，应符合4.3的要求。6.2.2.6控温范围的检定
将标准温度计安装在监视温度计的位置上，将控制温度设定在200℃，开启烘箱电源加热至200℃后，观察烘箱，应符合4.4的规定，且能稳定地工作在200℃。6.2.2.7转盘转速的检定
在转盘上和靠近转盘的箱体上分别做一个标记点，启动烘箱待转盘转速稳定后开始测量，两个标记点重合一次作为一周，用秒表记录转盘转动30周的时间，共重复进行3次，120
JJG（交通）056—2004
取平均值，计算得到转盘的转速。转盘转速应符合4.5的规定。6.2.2.8沥青旋转薄膜烘箱热空气喷人流量的检定将气体流量计串联在气泵和烘箱之间，使烘箱稳定工作后，读出气体流量计的示值，应符合4.6的要求。
7检定结果和检定周期
7.1经检定合格的沥青薄膜烘箱和沥青旋转薄膜烘箱出具检定证书；不合格的出具检定结果通知书，并注明不合格项目。检定证书背面格式见附录B。7.2沥青薄膜烘箱和沥青旋转薄膜烘箱的检定周期一般为一年。但在使用过程中对测量结果产生怀疑时，可以进行相应项目的使用中检验,若检验不合格，应提前进行检定。JT
附录A下载标准就来标准下载网
受检单位
生产厂名
环境温度
检定项目
外观质量
盛样血或盛样瓶
升温时间
工作温度
温度回升时间
控温范围
转盘转速
沥青旋转薄膜烘箱热
空气喷人流量
检定员：
核验员：
JJG（交通)056—2004
检定记录格式
表A.1沥青老化烘箱检定记录表
仪器型号
出厂编号
检定时间：
出厂日期
使用编号
上次检定时间
检定记录
检定地点：
附录B
JJG（交通）056—2004
检定证书背面格式
检定项目
外观质量
盛样血或盛样瓶
升温时间
工作温度
温度回升时间
控温范围
转盘转速
主要项目检定结果
沥青旋转薄膜烘箱热空气喷入流量技术主管：
核验员：
检定结果
检验员：
