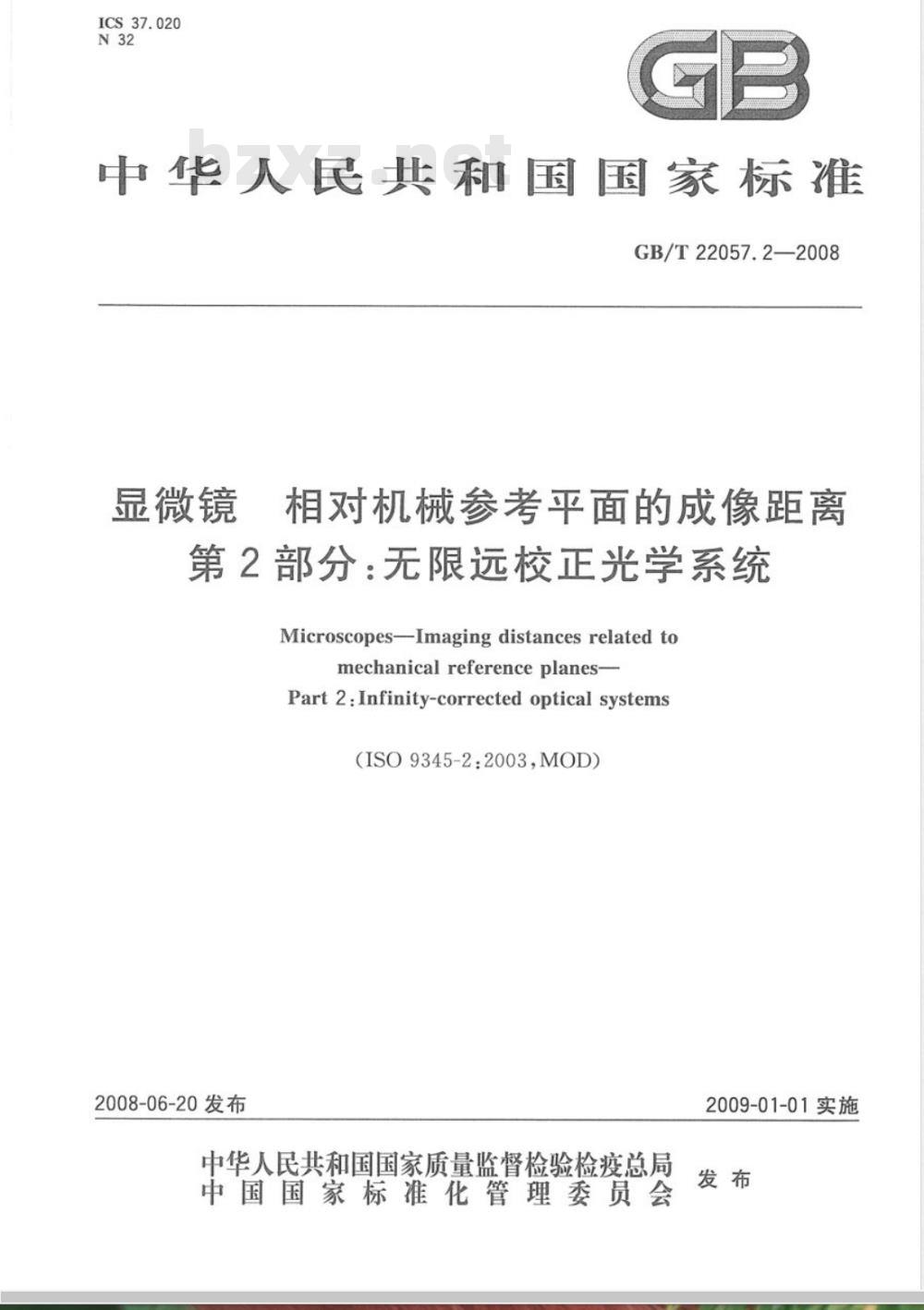

【国家标准(GB)】 显微镜 相对机械参考平面的成像距离 第2部分：无限远校正光学系统

ICS37.020
中华人民共和国国家标准
GB/T22057.2—2008
显微镜
相对机械参考平面的成像距离
第2部分：无限远校正光学系统
Microscopes-Imaging distances related tomechanicalreferenceplanes-
Part 2:Infinity-corrected optical systems（ISO9345-2:2003,MOD）
2008-06-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施

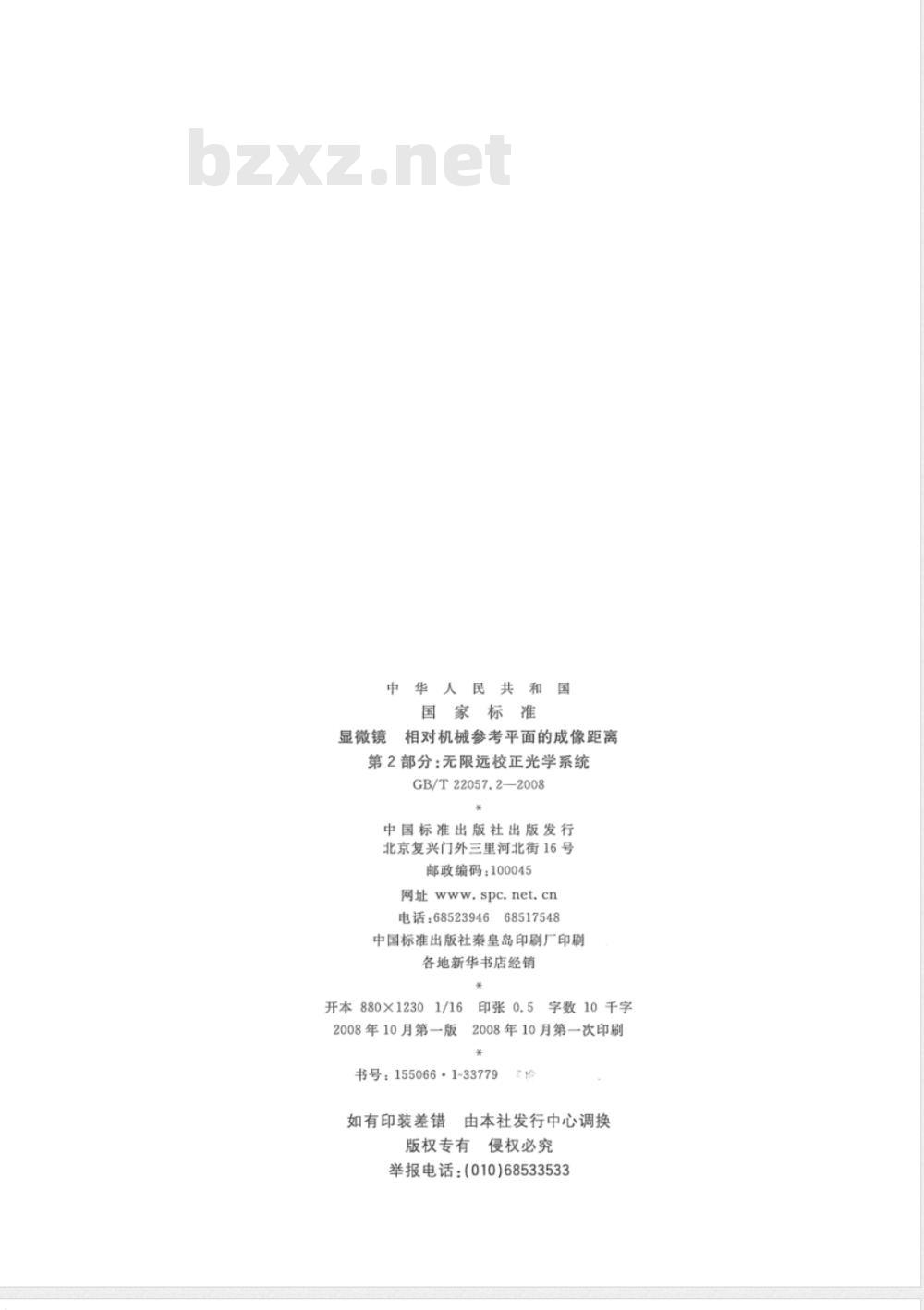

人民共
国家标准
显微镜
相对机械参考平面的成像距离
第2部分：无限远校正光学系统
GB/T22057.2—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
68517548
电话：68523946
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数10千字
2008年10月第一版2008年10月第一次印刷*
书号：155066·1-33779
替由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533

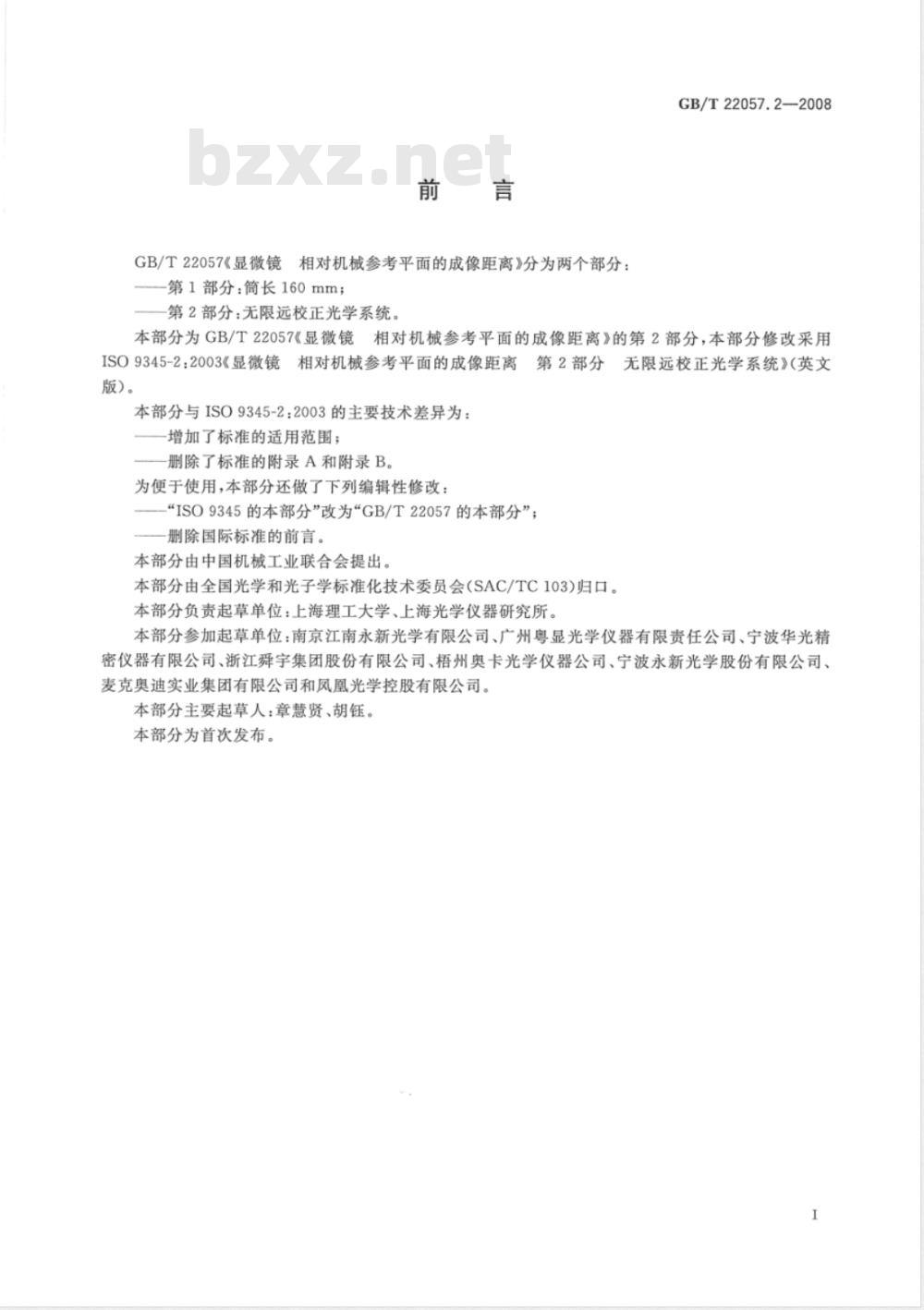

GB/T22057《显微镜
相对机械参考平面的成像距离》分为两个部分：第1部分：筒长160mm；
第2部分：无限远校正光学系统。GB/T22057.2—2008
本部分为GB/T22057《显微镜相对机械参考平面的成像距离》的第2部分，本部分修改采用ISO9345-2：2003《显微镜相对机械参考平面的成像距离第2部分无限远校正光学系统》（英文
版）。
本部分与ISO9345-2：2003的主要技术差异为：-增加了标准的适用范围；
-删除了标准的附录A和附录B。
为便于使用，本部分还做了下列编辑性修改：“ISO9345的本部分”改为“GB/T22057的本部分”；删除国际标准的前言。
本部分由中国机械工业联合会提出。本部分由全国光学和光子学标准化技术委员会（SAC/TC103)归口。本部分负责起草单位：上海理工大学、上海光学仪器研究所。本部分参加起草单位：南京江南永新光学有限公司、广州粤显光学仪器有限责任公司、宁波华光精密仪器有限公司、浙江舜宇集团股份有限公司、梧州奥卡光学仪器公司、宁波永新光学股份有限公司、麦克奥迪实业集团有限公司和风凰光学控股有限公司。本部分主要起草人：章慧贤、胡钰。本部分为首次发布。

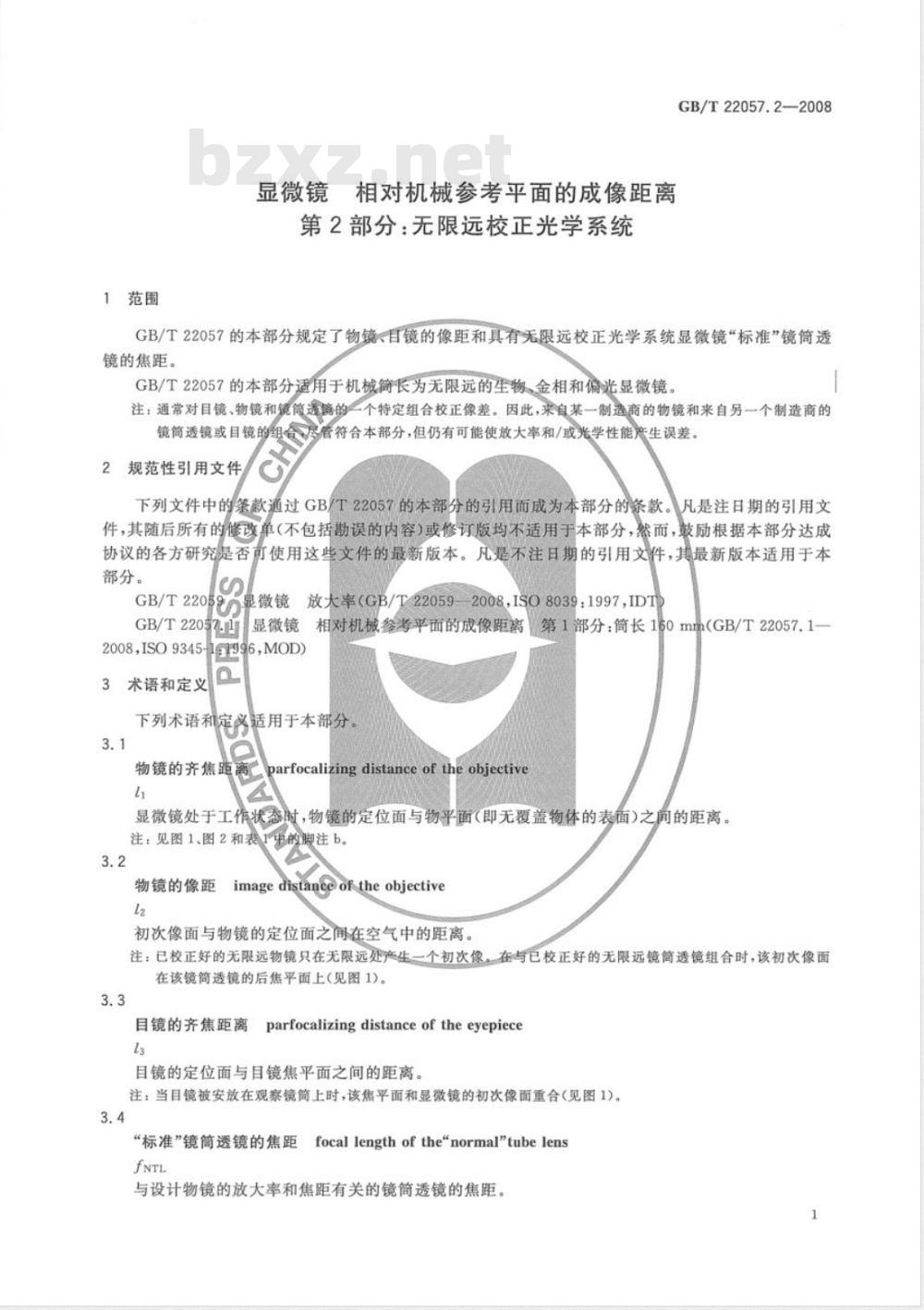

1范围
显微镜相对机械参考平面的成像距离第2部分：无限远校正光学系统
GB/T22057.2—2008
GB/T22057的本部分规定了物镜、目镜的像距和具有无限远校正光学系统显微镜“标准”镜筒透镜的焦距。bZxz.net
GB/T22057的本部分适用于机械筒长为无限远的生物金相和偏光显微镜。注：通常对目镜、物镜和镜筒透镜的一个特定组合校正像差。因此，来自某一制造商的物镜和来自另一个制造商的镜简透镜或目镜的组合尽管符合本部分，但仍有可能使放大率和/或光学性能产生误差。2规范性引用文件
下列文件中的签款通过GBYT22057的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T220显微镜放大率（CB/T22059-2008，SO8039:1997，IDT）GB/T22057显微镜相对机械参考平面的成像距离第1部分：筒长160mm（GB/T22057.1-2008SO9345996，MOD)
3术语和定义
下列术语和定义适用于本部分
物镜的齐焦距离parfocalizingdistance of the objectivet
显微镜处于工作状态时，物镜的定位面与物平面（即无覆盖物体的表面）之间的距离。注：见图1、图2和表1中的脚注b。3.2
物镜的像距imagedistanceof theobjective12
初次像面与物镜的定位面之间在空气中的距离。注：已校正好的无限远物镜只在无限远处产生一个初次像。在与已校正好的无限远镜筒透镜组合时，该初次像面在该镜筒透镜的后焦平面上(见图1)。3.3
目镜的齐焦距离parfocalizingdistanceoftheeyepiece13
目镜的定位面与目镜焦平面之间的距离。注：当目镜被安放在观察镜筒上时，该焦平面和显微镜的初次像面重合（见图1)。3.4
“标准”镜筒透镜的焦距focallengthofthe“normal”tubelensfNTL
与设计物镜的放大率和焦距有关的镜筒透镜的焦距。GB/T22057.2—2008
4要求
4.1名义尺寸和偏差

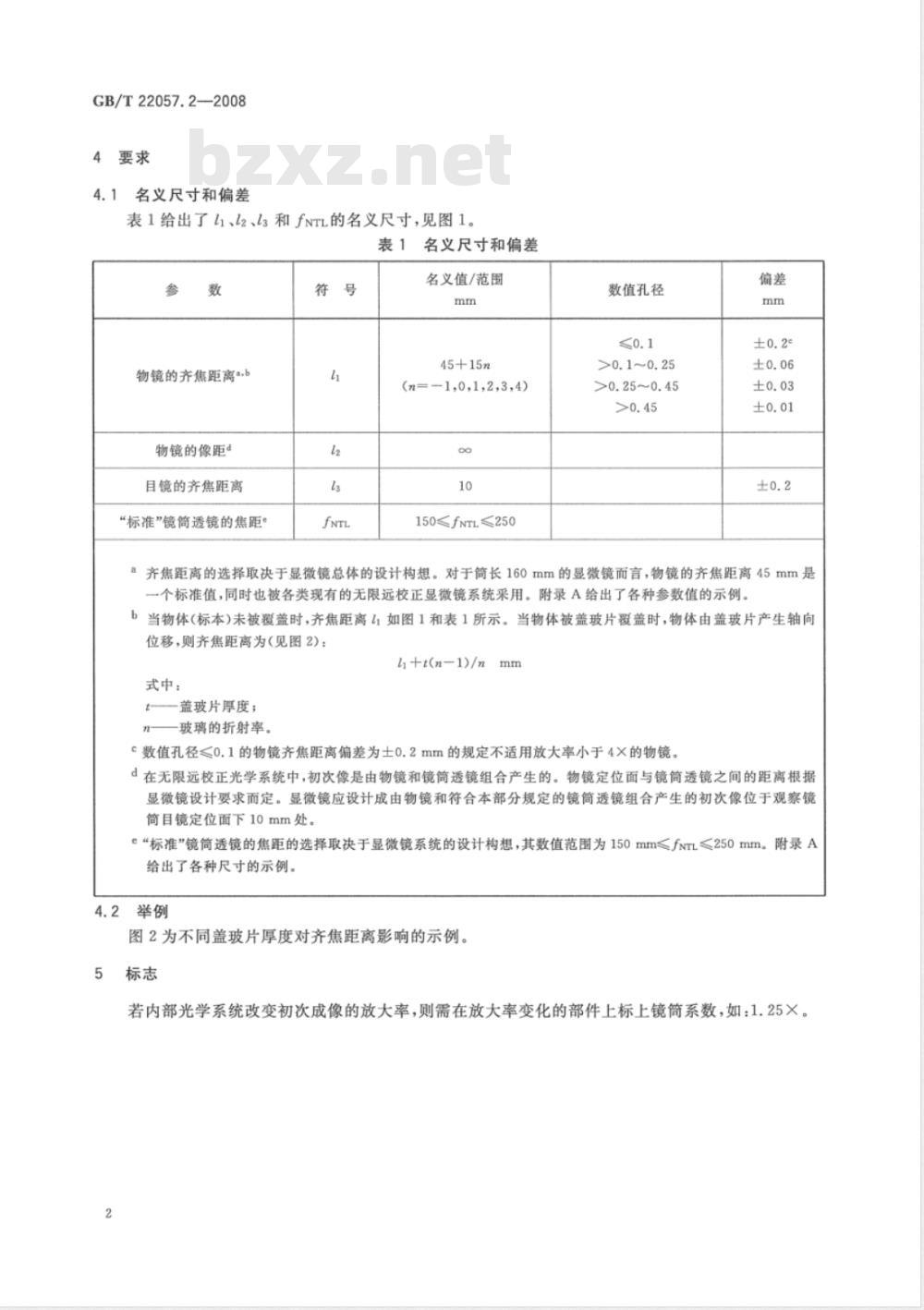

表1给出了11、l2、l3和fNTL的名义尺寸，见图1。表1名义尺寸和偏差
物镜的齐焦距离，b
物镜的像距d
目镜的齐焦距离
“标准”镜筒透镜的焦距。
名义值/范围
45+15n
(n=-1,0,1,2,3,4)
150≤fNTL≤250
数值孔径
>0.1~0.25
>0.25~0.45
a齐焦距离的选择取决于显微镜总体的设计构想。对于筒长160mm的显微镜而言，物镜的齐焦距离45mm是一个标准值，同时也被各类现有的无限远校正显微镜系统采用。附录A给出了各种参数值的示例。b当物体(标本)未被覆盖时，齐焦距离1如图1和表1所示。当物体被盖玻片覆盖时，物体由盖玻片产生轴向位移，则齐焦距离为（见图2)：l+t(n-1)/nmm
式中：
盖玻片厚度；
玻璃的折射率。
c数值孔径<0.1的物镜齐焦距离偏差为士0.2mm的规定不适用放大率小于4×的物镜。d在无限远校正光学系统中，初次像是由物镜和镜筒透镜组合产生的。物镜定位面与镜筒透镜之间的距离根据显微镜设计要求而定。显微镜应设计成由物镜和符合本部分规定的镜筒透镜组合产生的初次像位于观察镜筒目镜定位面下10mm处。
e“标准”镜筒透镜的焦距的选择取决于显微镜系统的设计构想，其数值范围为150mm4.2举例
图2为不同盖玻片厚度对齐焦距离影响的示例。标志
若内部光学系统改变初次成像的放大率，则需在放大率变化的部件上标上镜筒系数，如：1.25×。2
-观察镜筒上的端面；
初次像面；
一目镜的定位面；
镜简透镜；
物镜的定位面；
转换器的定位面；
物平面。
图1定位面、参考面和成像距离
GB/T22057.2—2008
GB/T22057.2—2008
无覆盖的物体
lg l,a
覆有盖玻片的物体
厚度t=0.17mm
LoG=li+0.06mma
alcc为不同的盖玻片厚度产生的齐焦距离。公公公
公公公
物体放人培养血中
底部厚度t=1.5mm
Lcc=l, +0.5 mm*
图2盖玻片情况下的齐焦距离的示例版权专有侵权必究
