【通信行业标准(YD)】 移动通信工程钢塔桅结构验收规范

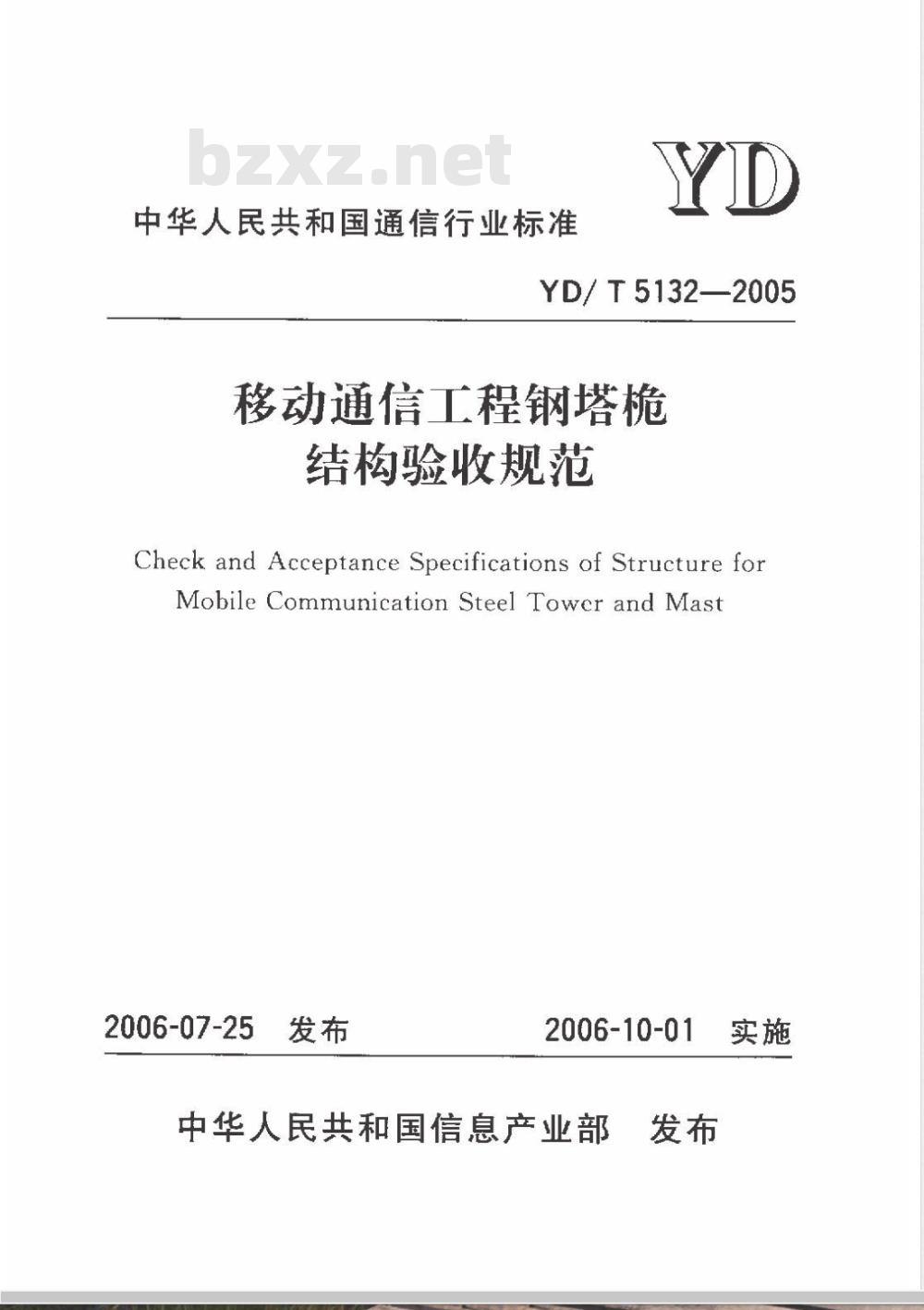

中华人民共和国通信行业标准
YD/T5132—2005
移动通信工程钢塔榄
结构验收规范
Check and Acceptance Specifications of Structure forMobile Communication Steel Towcr and Mast2006-07-25
2006-10-01
中华人民共和国信息产业部

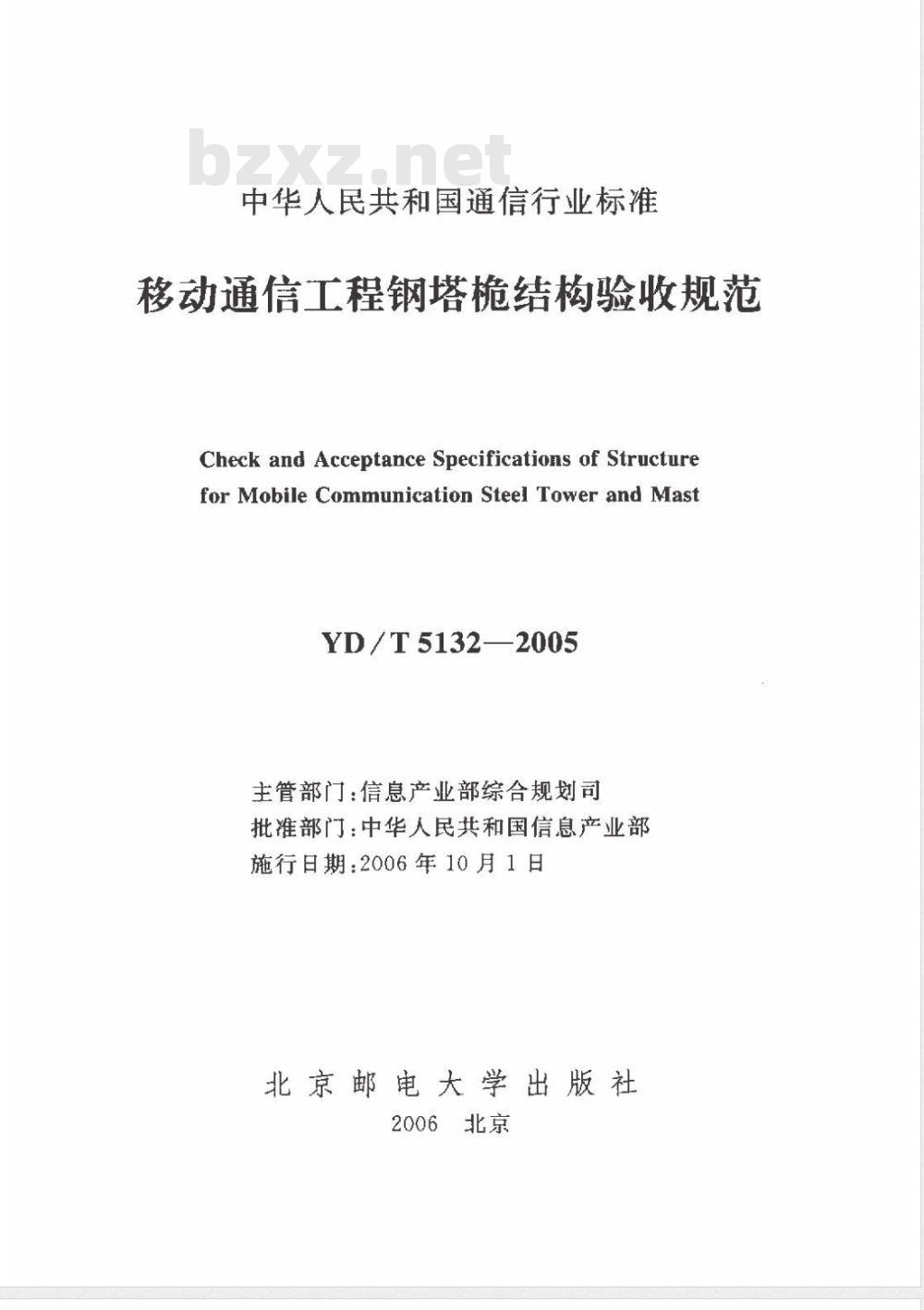

中华人民共和国通信行业标准
移动通信工程钢塔榄结构验收规范Check and Acceptance Specifications of Structurefor Mobile Communication Steel Tower and MastYD/T5132-2005
主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年10月1日
北京邮电大学出版社
2006北京

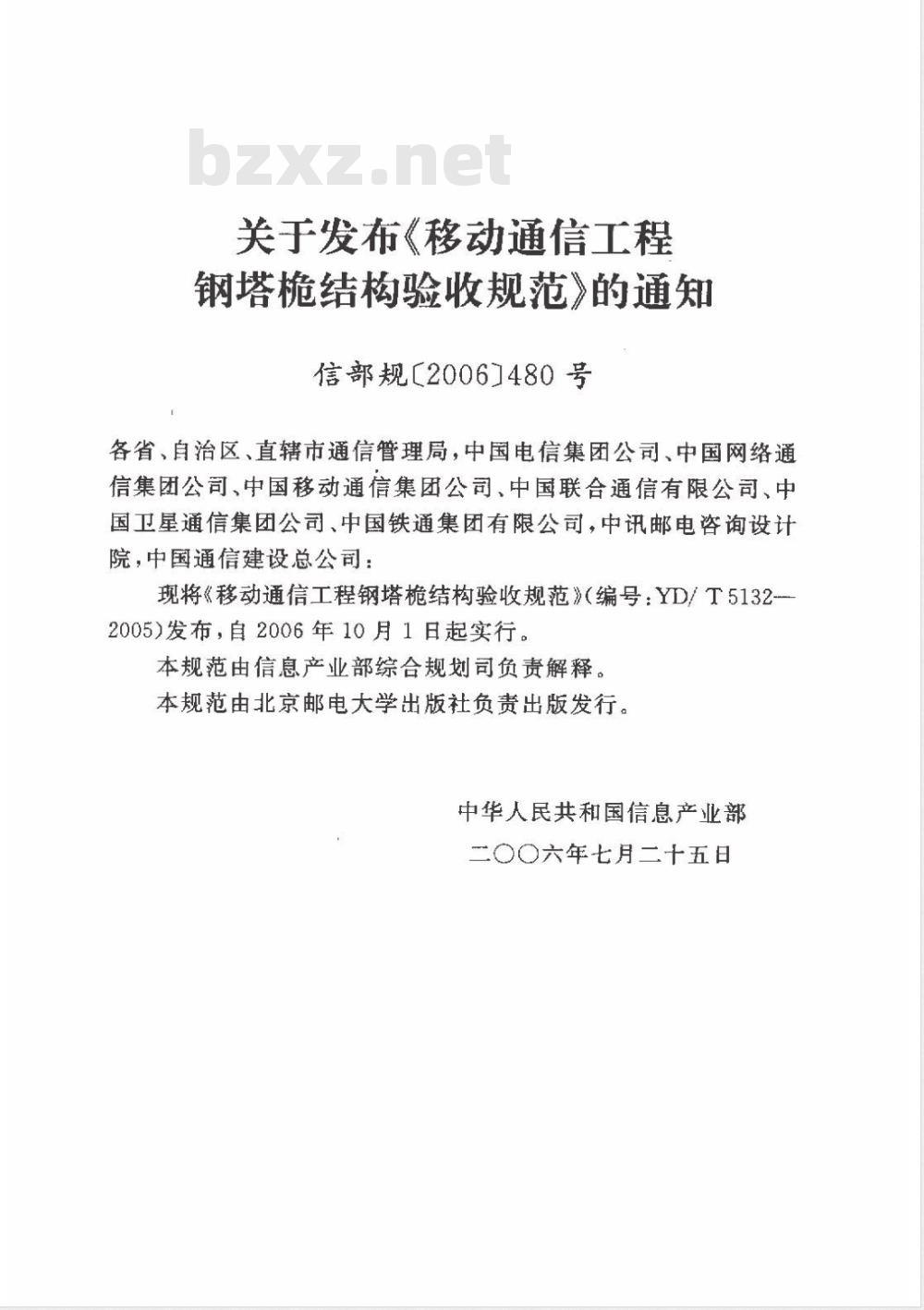

关于发布《移动通信工程www.bzxz.net
钢塔榄结构验收规范》的通知
信部规【2006]480号
各省、自治区、直辖市通信管理局，中国电信集团公司、中国网络通信集团公司、中国移动通信集团公司、中国联合通信有限公司、中国卫星通信集团公司、中国铁通集团有限公司，中讯邮电咨询设计院，中国通信建设总公司：
现将《移动通信工程钢塔结构验收规范》（编号：YD/T5132-2005）发布，自2006年10月1日起实行。本规范由信息产业部综合规划司负责解释。本规范由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇〇六年七月二十五日

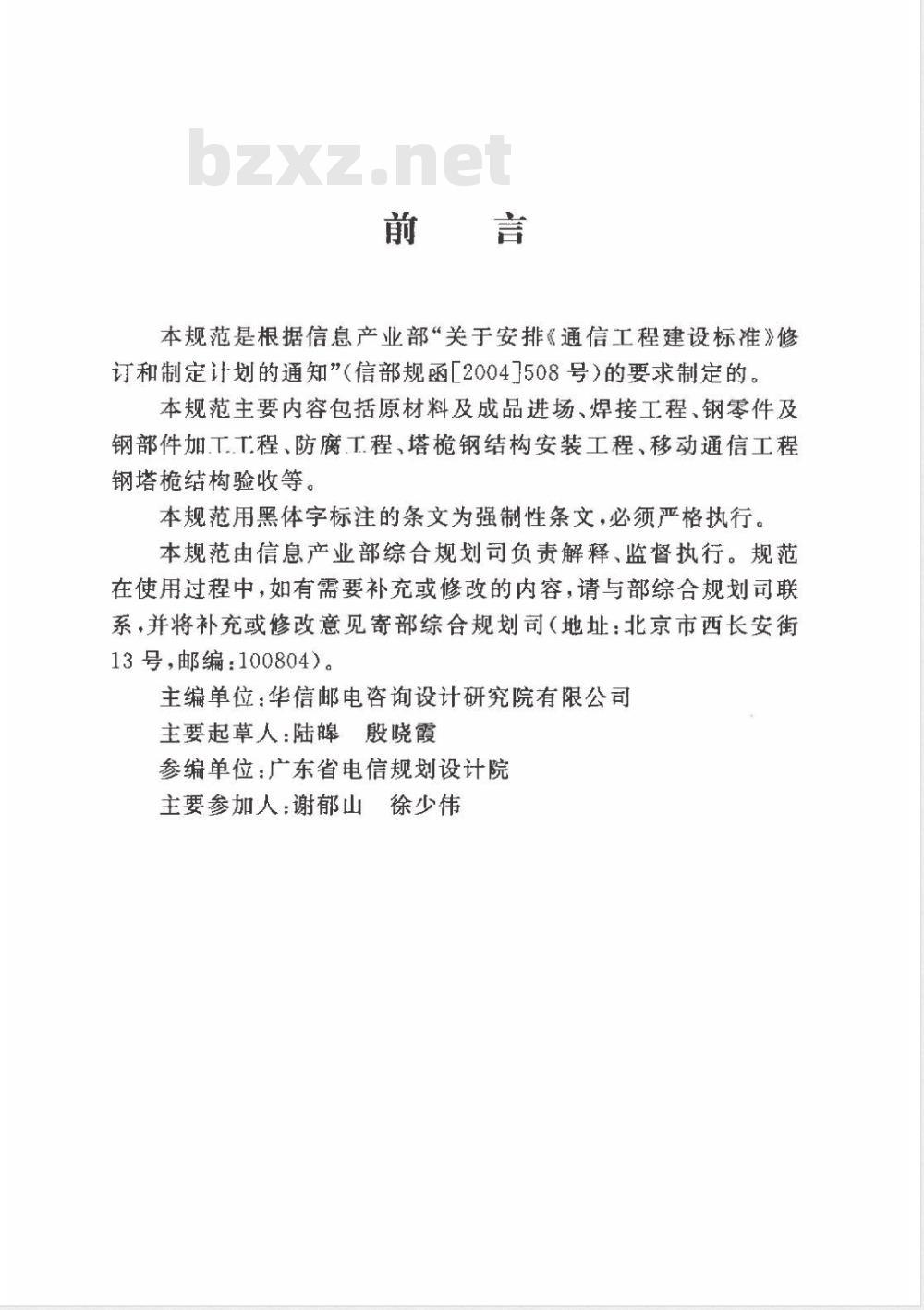

本规范是根据信息产业部“关于安排《通信工程建设标准》修订和制定计划的通知”（信部规函[20047508号）的要求制定的。本规范主要内容包括原材料及成品进场、焊接工程、钢零件及钢部件加工工程、防腐工程、塔榄钢结构安装工程、移动通信工程钢塔榄结构验收等。
本规范用黑体字标注的条文为强制性条文，必须严格执行。本规范由信息产业部综合规划司负责解释、监督执行。规范在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系，并将补充或修改意见寄部综合规划司（地址：北京市西长安街13号，邮编：100804）。
主编单位：华信邮电咨询设计研究院有限公司主要起草人：陆歸般晓霞
参编单位：广东省电信规划设计院主要参加人：谢郁山徐少伟

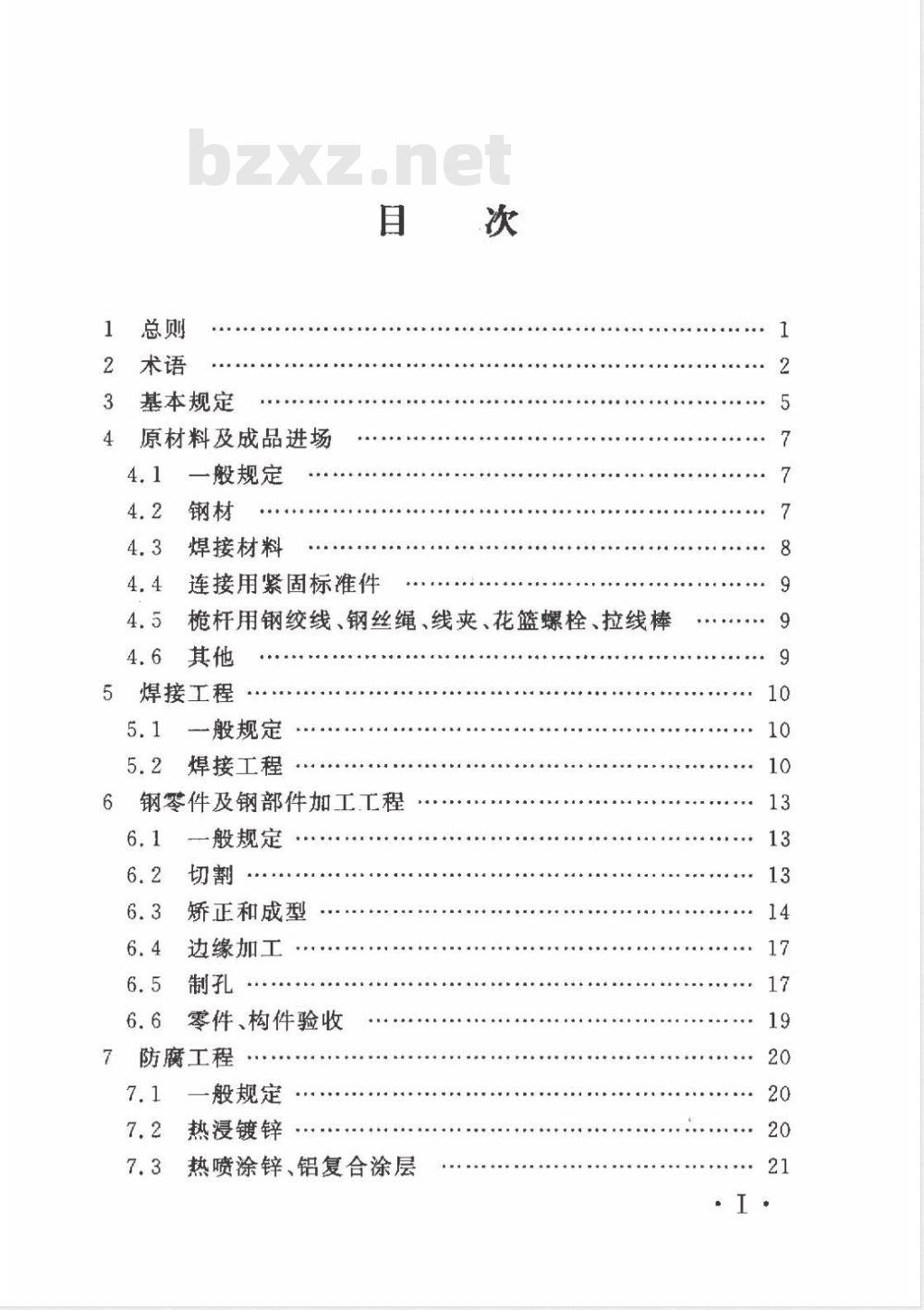

基本规定
原材料及成品进场
一般规定
焊接材料
连接用紧固标准件
枪杆用钢绞线、钢丝绳、线夹、花篮螺栓、拉线棒其他
焊接工程
般规定
焊接工程
钢零件及钢部件加工工程
一般规定
矫正和成型
边缘加工
零件、构件验收
防腐工程
一般规定
热浸镀锌·
热喷涂锌、铝复合涂层
8塔榄钢结构安装工程
8.1一般规定
基础及支承面
紧固件连接
安装和校正
移动通信工程钢塔榄结构验收
附录A
附录B
附录 C
附录D
附录E
附录F
附录G
附录H
基本规定
地基与基础
塔榄钢结构
接地工程
塔榄钢零件、构件外形和几何尺寸的允许偏差·…塔梳钢结构工程有关安全及功能的检验和见证检测项目
塔枪钢结构工程有关观感质量检查项目..塔钢结构分项工程检验批质量验收记录表塔榄钢结构分项工程质量验收记录塔榄钢结构分部（子分部工程质量验收记录..移动通信工程钢塔结构单位（子单位）工程质量验收记录
本规范用词说明
条文说明
1总则
1.0.1为加强移动通信工程钢塔榄结构的质量管理，统一一移动通信工程钢塔榄结构的验收，保证移动通信工程钢塔结构的工程质量，制定本规范。
1.0.2本规范适用于自立式塔架，枪杆、单管塔等移动通信工程钢塔榄结构的验收。
1.0.3本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300--2001、《钢结构工程施工质量验收规范》GB50205一2001配套使用。
1.0.4移动通信工程钢塔枪结构施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。1.0.5移动通信工程钢塔榄结构的制作和安装，应遵守国家现行的劳动保护和安全技术等方面的有关规定。对于在高度30m及以上的移动通信工程钢塔榄结构上进行施工作业者，要具有登高作业证，并应采取有关安全措施。1
2术语
2.0.1 验收 acceptance
移动通信工程钢塔榄结构在施工单位自行质量检查评定的基础上，参与建设活动的有关单位共同对检验批、分项、分部、单位工程的质量进行抽样复检，根据相关标准以书面形式对工程质量达到合格与否做出确认。
2.0.2进场验收siteacceptance
对进入施工现场的材料、构配件、设备等按相关标准规定要求进行检验，对产品达到合格与否做出确认。2.o.3检验批inspectionlot
按同的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。
2.0.4检验inspection
对检验项目中的性能进行测量、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
2.0.5见证取样检测evidential testing在监理单位或建设单位监督下，由施工单位有关人员现场取样，并送至具备相应资质的检测单位所进行的检测。2.o.6交接检验handingoverinspection由施工的承接方与完成方经双方检查并对可否继续施工做出确认的活动。
2.0.7主控项目dominantitem
移动通信工程钢塔稳结构中对安全、卫生，环境保护和公众利2
益起决定性作用的检验项目。
2.0.8—般项目general item
除主控项目以外的检验项目。
2.o.9抽样检验samplinginspection按照规定的抽样方案，随机地从进场的材料、构配件、设备或移动通信钢塔稳结构检验项目中，按检验批抽取一定数量的样本所进行的检验。
2.0.10抽样方案samplingscheme根据检验项目的特性所确定的抽样数量和方法。2.0.11计数检验counting inspection在抽样的样本中，记录每个体有某种属性或计算每一个体中的缺陷数目的检查方法。
2.0.12计量检验quantitativeinspection在抽样的样本中，对每一个体测量其某个定量特性的检查方法。
2.0.13观感质量qualityof appearance通过观察和必要的测量所反映的工程外在质量。2.0.14返修repain
对工程不符合标准规定的部位采取整修等措施。2.0.15 返工 rework
对不合格的工程部位采取的重新制作、重新施工等措施。2.0.16零件part
组成部件或构件的最小单元，如节点板、加劲板等。2.0.17部件component
由若干零件组成的单元，如焊接塔脚等。2.0.18构件element
由零件或由零件和部件组成的钢结构基本单元，如单杆通信塔的塔段、榄杆的标准杆身。
2.0.19预拼装test assembling
为检验塔架构件是否满足安装质量要求而进行的拼装。2.0.20环境温度ambienttemperature制作或安装时现场的温度。
2.0.21·热浸镀锌hotdipgalvanizing将经过前处理的钢制件浸人熔融的锌液中，在其表面形成锌层的工艺过程和方法。
3基本规定
3.0.1施工单位应具备相应的钢塔枪结构工程施工资质，工程质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计。3.0.2移动通信工程钢塔枪结构应按下列规定进行施工质量控制
1.采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按本规范规定进行复验，并应经监理工程师（建设单位技术负责人）对取样、送样进行见证：2：各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；
3、钢塔枪结构安装前，应对运到工地的构件、工地已完成的基础及地脚锚栓进行交接检验，并经监理工程师（建设单位技术负责人)检查认可，未经检验不得进人安装工序。3.0.3移动通信工程钢塔稳结构应按下列要求进行验收1.移动通信工程钢塔结构施工质量应符合本标准及其他相关专业验收规范的规定；
2符合工程勘察，设计文件的要求；3.参加验收的人员应具备相应的资格；4.验收均应在施工单位自行检查评定的基础上进行；5.隐蔽工程隐蔽前应由施工单位通知监理人员进行验收，并应形成验收文件：
6.对有疑义的钢材、标准件等应按规定进行见证取样检测：7.检验批的质量应按主控项目和一般项目验收；8.对涉及结构安全和使用功能的重要项目进行抽样检测：5
