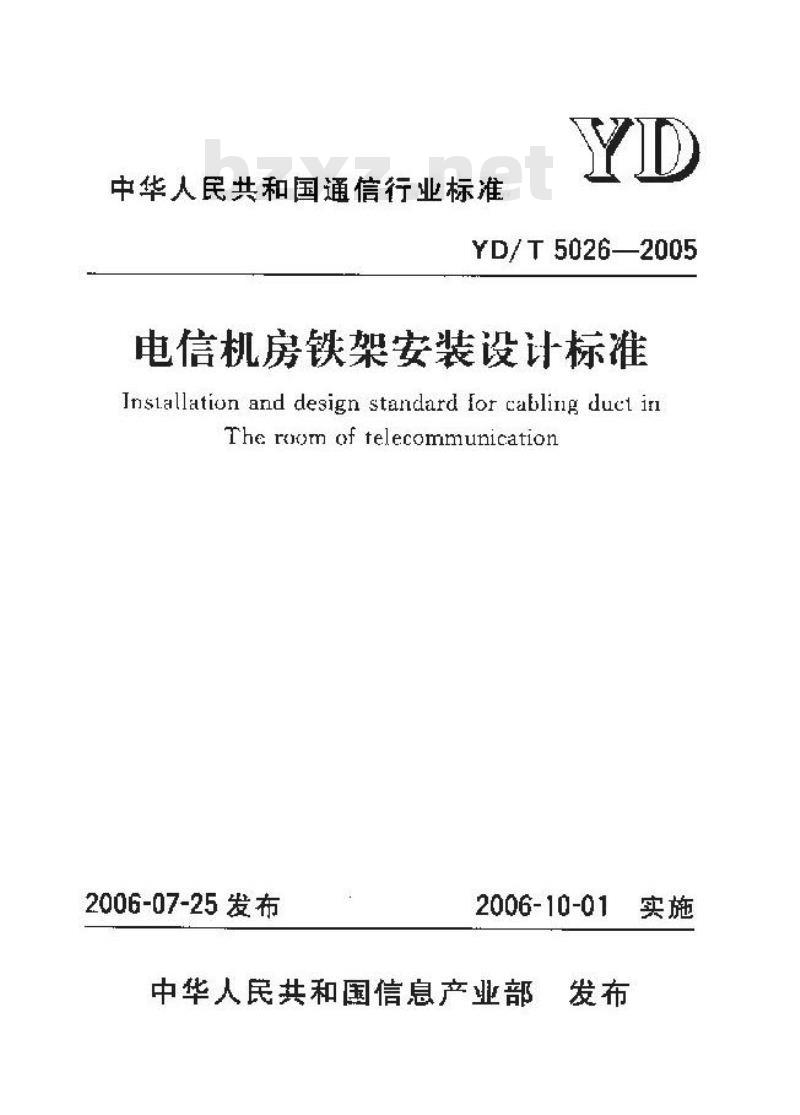

【通信行业标准(YD)】 电信机房铁架安装设计标准

中华人民共和国通信行业标准
YD/T 5026—2005
电信机房铁架安装设计标准
Installation and design standard for cabling duci inThe room of telecommunication2006-07-25发布bzxz.net
2006-10-01
中华人民共和国信息产业部
3发布

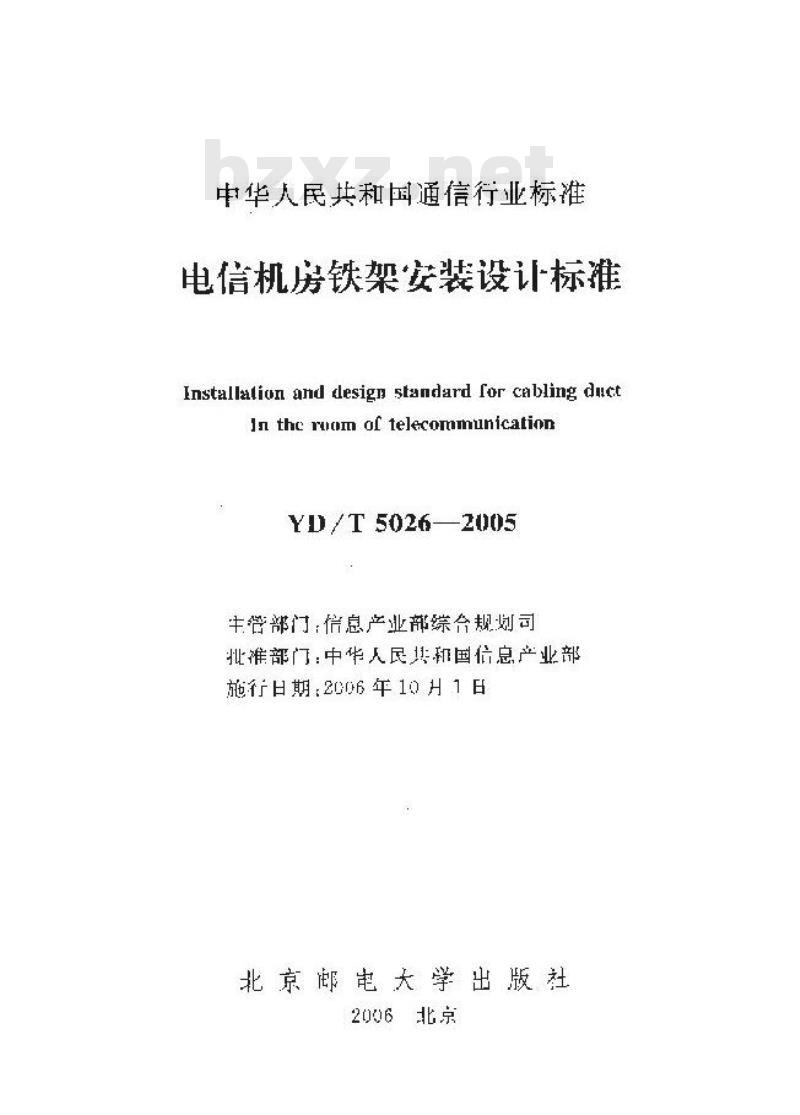

中华人民共和国通信行业标准
电信机房铁架安装设让标准，
Installalion and design standard for cabling ductIn thc ruom of telecommunicationYD /T 5026--2005
生登部门，信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：2006年10月1日
北京郎电大学出版社
2006北京

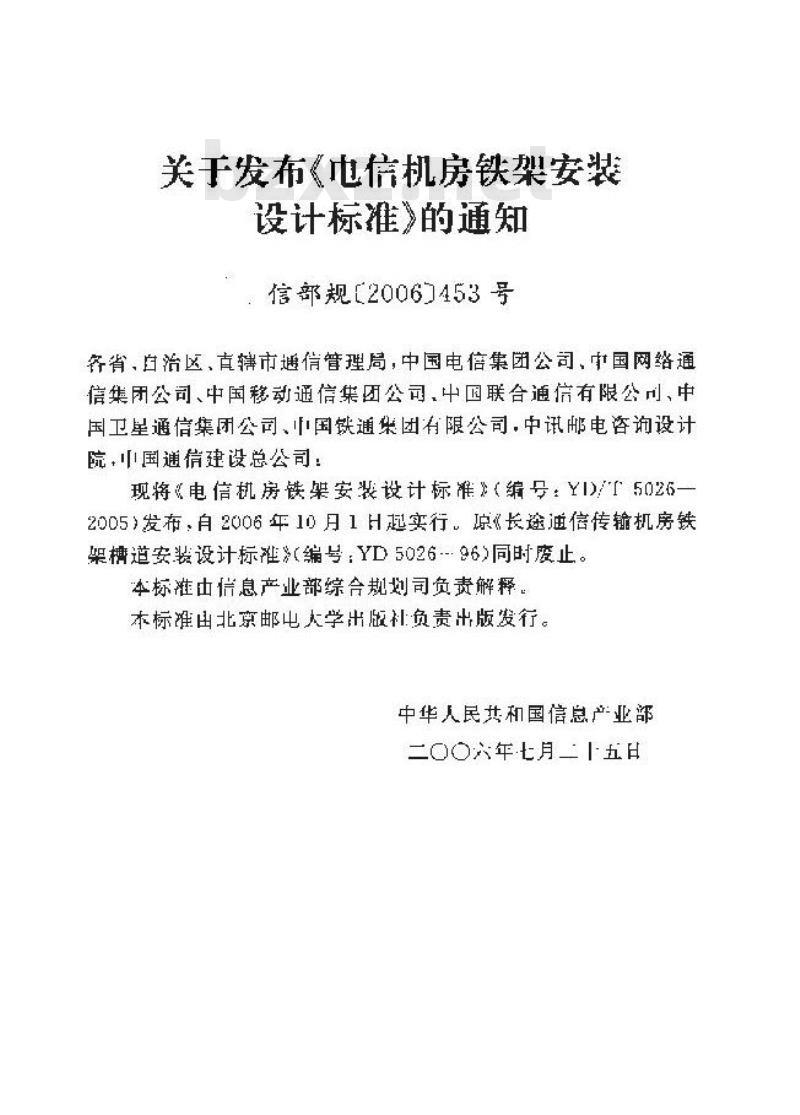

关于发布《危机房铁架安装
设计标准》的通知
信部规【20067453号
各省自治区、直辑市通信管理局，中国电信集团公司，国网络通信集团公司、中国移动通信集团公司，中国联合通信有限公司、中国卫星通信集团公司、国铁通集团有限公司，中讯邮电咨询设计院，国通信建设总公司：
现将《电信机房铁架安装设计标准》（缩号：Y1)/T5026一2005）发布，自2006年10月1H起实行，琼《长途迪信传输机房铁架槽道安装设计标准》编号：YD502696)同时度止。本标准由信息产业部综合规划司负责解释。本标准由北京邮电大学出版社负责出版发行。中华人民共和国信息产业部
二〇〇年七月二五日

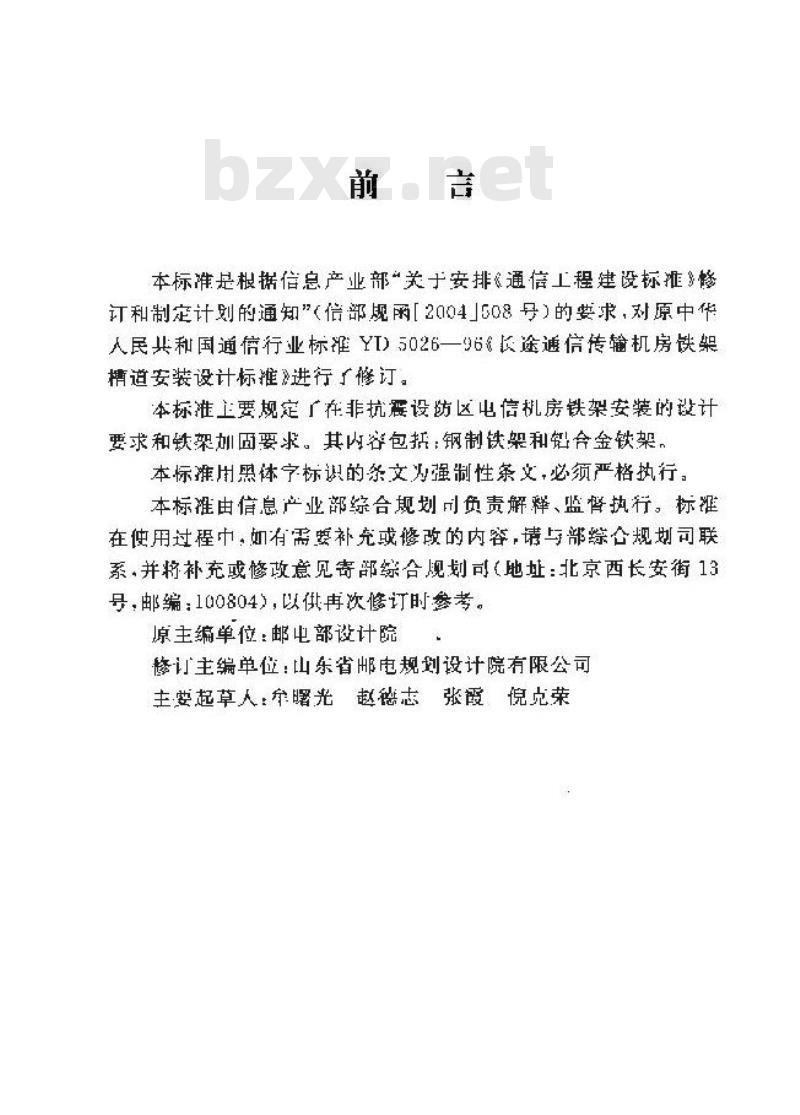

本标准是根据信息产业部“关于安排《通信工程建设标推多修订和制定计划的通知”（信部规函【20041508号）的要求，对原中华人民其和国通信行业标准YT）5026一96长途通信传输机房铁架槽道安装设计标推进行了修订。本标准上要规定广在非抗展设防区电信机房铁架安装的设计要求和软架划固要求。其内容包括：钢制铁架和铅合金铁架。本标推用黑体字标识的条文为强制性条文，必须严格执行，本标准电信息产业部综合规划司负责解释、监督执行，标摊在使用过程中，如有需要补充或修改的内容，请与部综合规划司联系·并将补充或修改意见寄部综合舰划司（地址：北京西长安街13号，邮编：100804），以供再次修订时参考。原主编单位：邮电部设计院，

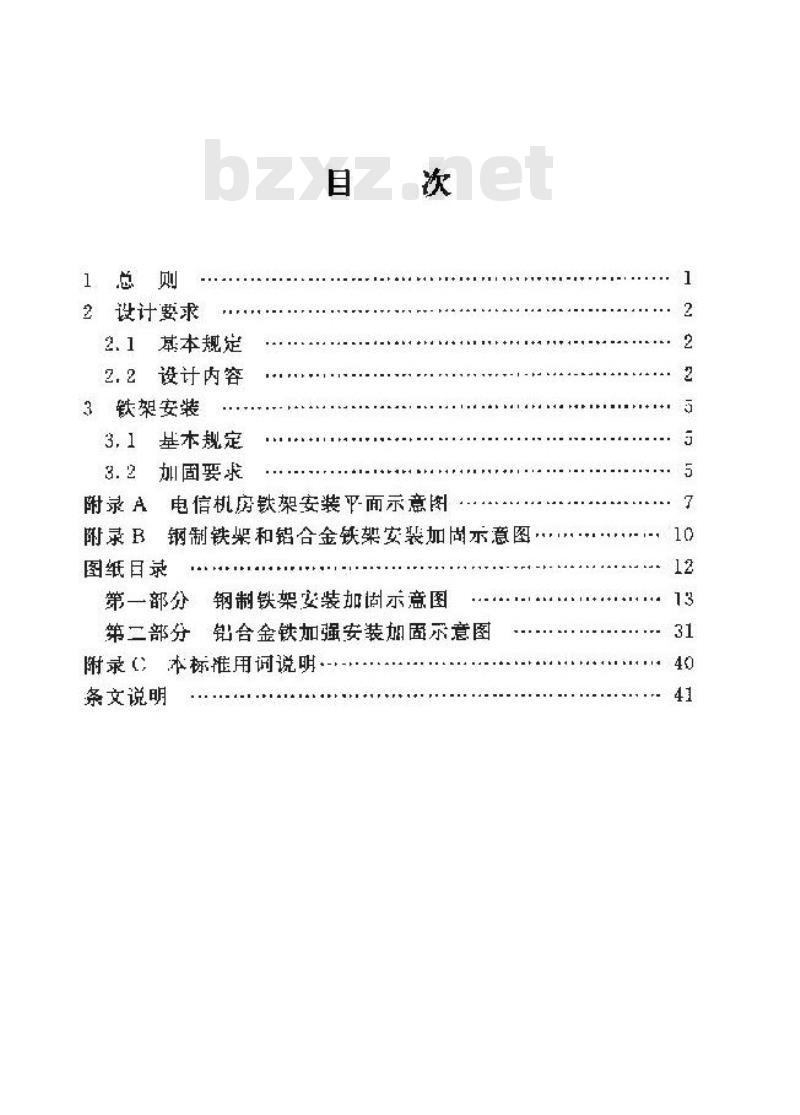

修订主编单位：山东省邮电规划设计院有限公司主要起草人：余曙光赵德志张倪克荣1总则　
2设计要求
2.1基本规定
2.2设计内容
3铁架安装
基本规定
加固要求
附录A电信机房铁架安装平面示意图钢制铁架和铝合金铁架案装加固示意图附录R
图纸目录
钢制铁架安装加固示意图
第一部分
第二部分铅合金铁加强安装加固示意图附录（）本标准用词说明
条文说明
1总则
1.0.1本标准适用于非抗设防区新建出信机房的铁架安装设计，改建，扩建1程可参照执行，1..2电信机店铁架安装方式的确定，应根据电信机店的规模、安装设备的结构程式以及设备布置的要求等因素，内地制宜地确定。
1.0.3铁架安装设计，在保证止常通信安全可靠的前提下，应考虑随丁、维护方便和电信机房的整齐美观，并注意在出现自然灾害时的通信安全。
1.0.4铁架安装设计应采刊经过鉴定、符合电信设条安装要求的产品和构件。
1.,S本标准铁架安装内容中有关抗霆加固部分应按YD5059-2005《电信设备安装抗麓设计规范》有关规定执行。1.0.6按本标准进行电信机房的铁架安装设计时，尚应符合现行国家和通信行业有定标准及规范的规定，2设计要求
2、1基本规定
2.1.1铁架安装方式应采用列架结构，并通过连接件与建筑物构件连接成一→个整体。
2.1.2钛架的安装高度应根电信设备高度、施工及维护方便等因靠综合考虑进行设计。
2.1.3铁架可分期安装应以满足工程近期需要和铁架办固方便为前提，对于规模较小的机房，铁架置·饮装齐2.1.4列内安装的走线架（槽道），应采用相同舰格产品或构件。2.1.5工程设计中应搬据实际需费固地制宜地选用符会电危设备安装要求的标准化、通用化钢质或铝合金构件及零部件。2.1.6机列间净距离应符合相关设计规范的规定2.1.了抗凭设防烈度为6度及养度以上的机房，铁架安装应采取抗震加固措施。
2.2设计内客
2.2.1铁架设计的士要内容应包括铁架平面设计，铁架安装设计等。2.2.2铁架平面设计应包括下列内容；1.根据机房设备平面布置工艺安装要求，接相做比例绘制近期及远期读架平而图（见附录)2.铁架平面剧应标明列架间，列架与建筑物间的相关尺寸及加固点位置和加固方式。
2.2.3铁架安装设计应包括下列内容：1确疑划架高度的应衍台下刻要求：1）机房设过桥走线架（槽道）时，列架高度应从过桥线架（槽.2
道）工消计算到批房地而。
2）机房不设过桥走线架（槽道）时，列架高度应从丰走线架（槽道）上计算到机房地面。
3）当机店设有过桥走线架（槽道）H机房净高为3200~～3强Xmm时，到架最高高不魔大手3050mml注：1)和2中走线架的上沿高度应包含布缆高度150mm。2.确定机列长度
机列长度应钢括机列内设备数量、设备间隙，刻柜或性的其体设置情况综合确定。
3.列架一般由上梁、立杜，连固铁、列间撑铁，旁侧撑铁和走线架（槽道纠成。其构件选择应符合下列要求：1）上梁：宜选用50×50×5mml角钢或铅合金标准四芯棒制作，长度同列长。上可一端或两端延长代替旁侧撑铁与侧承重墙战房柱加固，此时上梁长度成计算到墙边或房柱边，当为双工梁时，两极上梁询成保持平行，闻阐一是长度应设等版杆划。2）杜：宜选用50×5C×5mm角钢或错合金标准四芯摩制作
立柱本充许心间有接头当为双上梁时，列端宜设双立柱。3）连固铁：宜选用50×50X5mm角钢或铝合金标准四芯棒制作。连固铁长度应出机灰安装机列的数量而定。4）列撑铁：宜选用50×50×5H角钢或错合金标准四芯捧制成适合标准列间净距离要求的定型件，若为非标推列间净距离时，可按际带要现场划工。
5）旁侧撑铁：当上染与侧承重墙或柱加固有困难时，可设旁侧撑铁与侧承重墙或房托加固（每档至少设一处）。旁侧撑铁宜选用50×5心大511角钢或铝合金标推四芯棒制作，其长度按机房走道觉度而定。
6）走线架（槽道）：一般分为主走线架（槽道）列走线架（槽道）过挤走线架（槽道）及电源走线架（槽道）等几种形式。可采用-3
钢制感错合金材料组装而成实际工中，应挖股安全，实用，美观的原则选择其规格和组装方式，其组件应具有足够的强度，主要组件虚正支撑或吊挂。
4．列柜的设置
铁架与列拒配合安装时，靠主要走道侧应设列头柜，靠饮要走道侧，根据器要可配置尾柜，立柱或支撑架。5.确定构件连接与加固方式
根据工程实情况，选择钱架各构件的规格，寸等，确定格件的接与加固方式（奏见附录钢制架和铝合金铁架安装加固示意图
3铁架安装和加固
3.1基本规定
3.1.1铁架的各相关构件之间应通过连接件牢固连接，使之成为一个整体，并应与建筑物地面，承重墙、楼顶及房柱加固。3.1.2划架与机房柳房样柱（或重墙)奔档必须加固一软。3.1.3每机列的上梁，连固铁和列（或立杜)三者间必须加固，3.1.4列柜（头、尾柜）、支掌架或立桂施与地而加固，末装机析刻应在空刻两端和计问设临时文托支，中间立托闻距虚为2C2500mm在名。
3.1.需垫安装的机架努须与刻架上梁旧固，且成与地面师固。3.2加要求
3.2.1列架与房柱（哦承重墙加固应符台下学求：1，每档穴有列设备排列在侧房程和房柱之间，并来用“包样子方式与房柱加固。
2，每档举少设根旁侧撑铁（戒用梁延长代替3与侧承重墙感房柱加固，
3.2.2连固铁应与端房柱固。当列架分期装时，固的·端在彝挡处端。若繁端处对非承重墙或无房柱时，放理当设支撑狂和加固撑藥，该加固撑架应一端或两端慈长与侧承重墙或房样固：然后将连固铣与加做撑梁划固，3.2.3根据机列长度：在相邻两机刻间应设列间择撑铁与「.案加固1.刻长在5000nm以下时，相邻两机刻工架间应设一根刻间撑铁，加固点叫设在上梁的中间处，5:
2.列长为5000~-7000mm时，相两机划上梁间应等距设二根列间撑铁。
3.列长人于7000mm时，相邻两机列上梁前应每隔25g0mm左右设置一根列间撑铁。
4.末列列间撑铁应与端墙加固。若端墙为非承重墙时，应适当设置支撑柱和加固撑梁，该划固撑梁应一端或两端延长与侧承重墙或房柱加固，然后将列叫撑铁与加固撑梁加固：3.2.4列走綫架（槽道）安装应符合以下要求：1.列走线架（逆）安装在机列上方：建线架宽度不宜超过机的宽度，槽道宜与机列宽，
2.列走线架（槽道）每隔1500mm左右与列架上梁加固·具端部应与列端的连固铁加固，对末装机机列，成设临时立耗支撑。3.25主起线架（槽道）安装应符合以下费求：1主走线架（槽道)宜安装在机列的某：机架上力，中心载与该机架中心线重合，这使工部件选用。当分期安装时，应以整挡整端。
2.在端墙处主走线架（槽道2虚与端墙加固，若端瑞为非承重墙时，应设置支撑柱和划凰撑梁加固或采用吊挂妞固，加固撑梁应一端或网端延长与侧承重墙或房柱加固：然后将主走绒架（槽道）与加固撑梁加固周：
3，主是线架（槽道）应采用连接件与每机列上梁加固。固点间距大于20门mm时，主走线架（槽道）应采取吊挂加1固措施。3.2.7过桥线架（槽道)安装应符合以下要求：1.宜安装在相邻两机列的列间。2.过桥楚线架（糖适）跨机房两侧主走线架（槽道）之间时应来用连接件与机房两侧的连固铁和主线架（槽道）加固。当加周点间新超过2000m切时+应采取吊挂加固措施。3.对商度为2600mm的股备，当机房净高为3200-~3300mm时，过挤走线架（搏道）与主走线架（槽造）成设在同一水平面上开作垂直连接，连接点处应采取吊挂加固措施：6
附录A电信机房铁架安装平面示意图钛架安装平面图应根据机房内的设备布置和工艺安装要求绘制.并在图中标明列架间、列架与建筑物间的相关尺寸及加周点位置，确定铁架划固方式。本附录分别为走线架式双跨机房铁架安装平面示意图（图A.0.1)和槽道式双跨机房铁架安装平间示意图（图A.02).供工程设计-时参考：
