【冶金行业标准(YB)】 低钛高碳铬铁

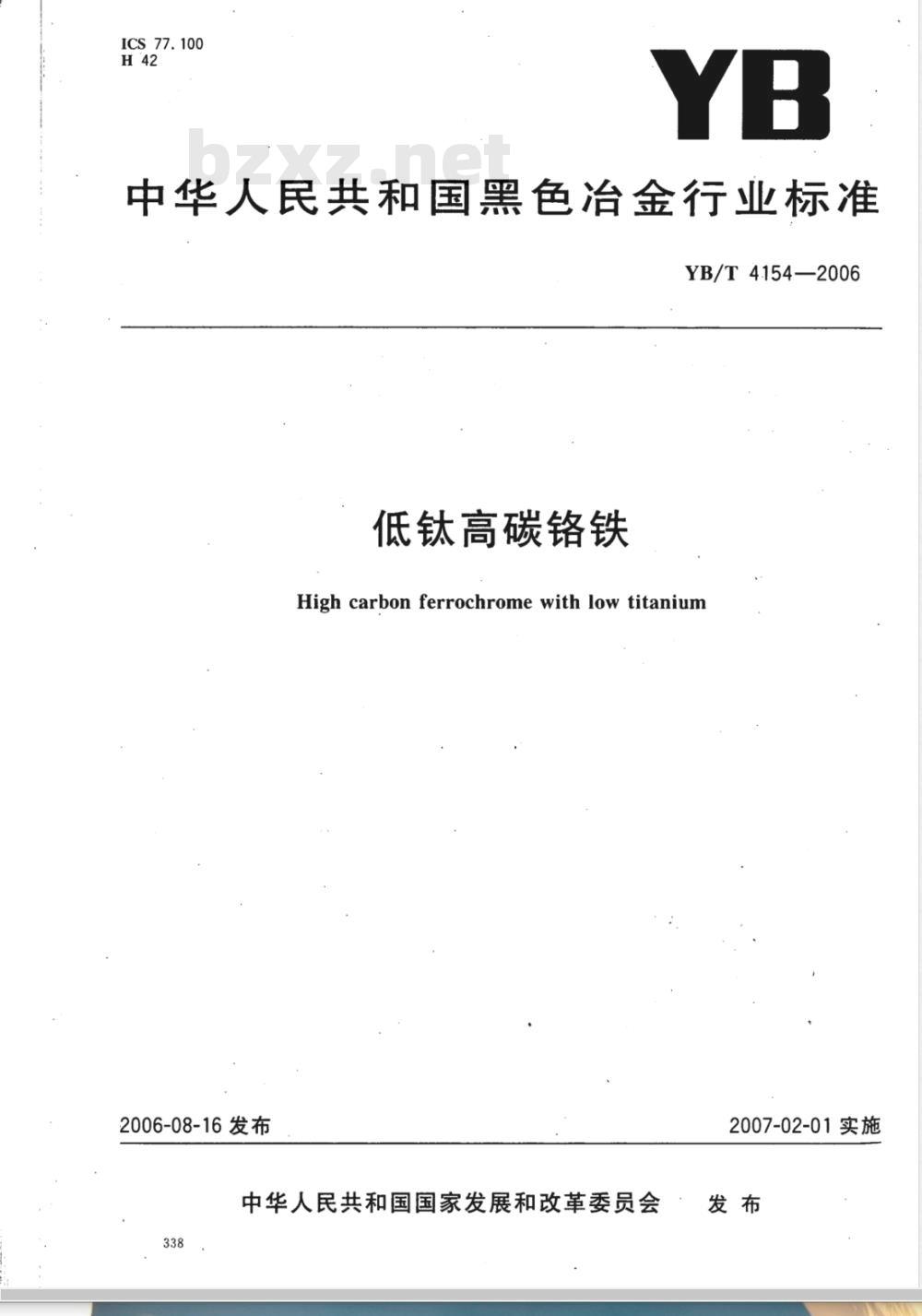

ICS77.100
中华人民共和国黑色冶金行业标准YB/T4.154—2006
低钛高碳铬铁
High carbon ferrochrome with low titanium2006-08-16发布
中华人民共和国国家发展和改革委员会838
2007-02-01实施

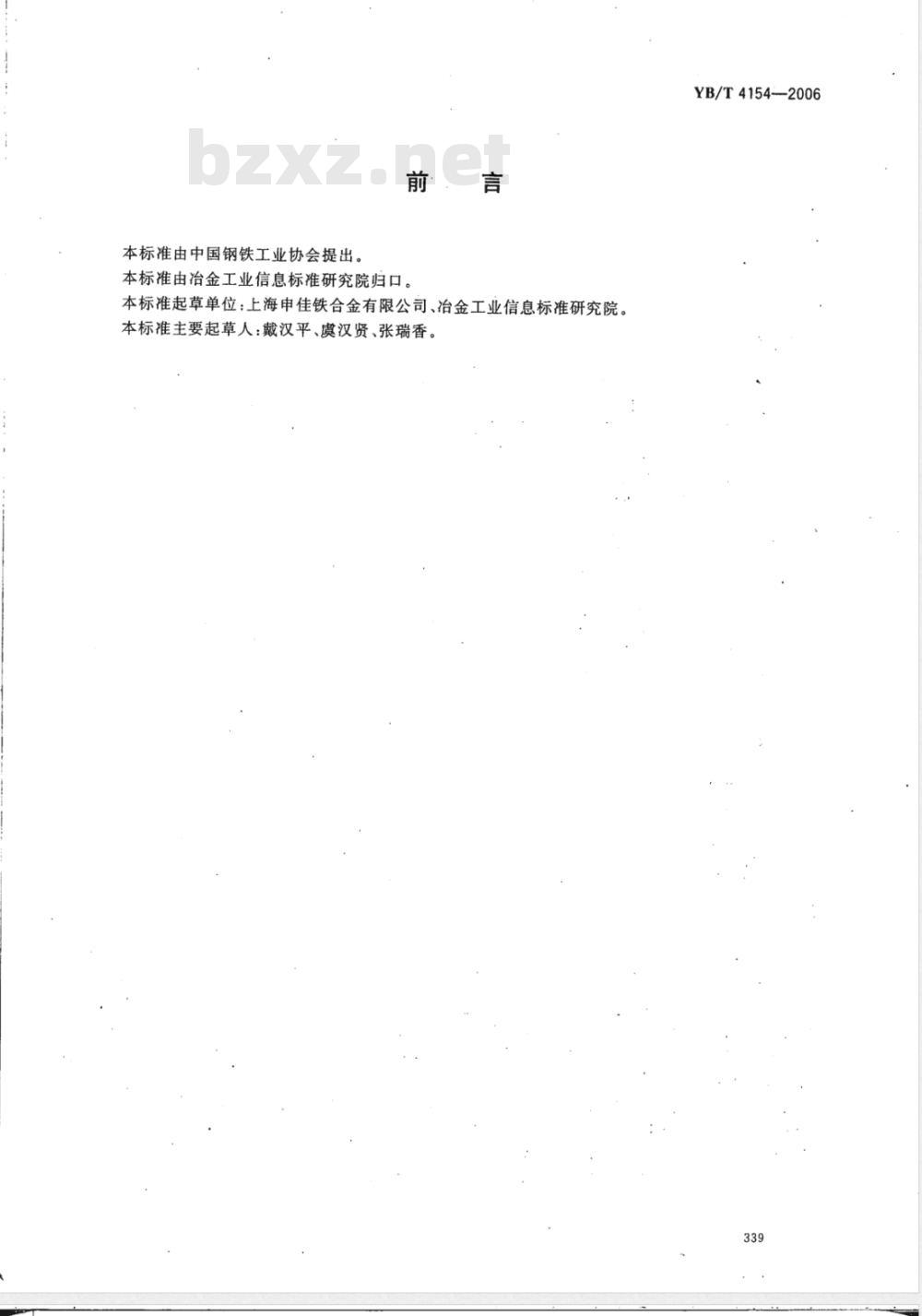

本标准由中国钢铁工业协会提出。前言
本标准由冶金工业信息标准研究院归口。本标准起草单位：上海申佳铁合金有限公司、冶金工业信息标准研究院。本标准主要起草人：戴汉平、虞汉贤、张瑞香。YB/T41542006
YB/T.4154--2006

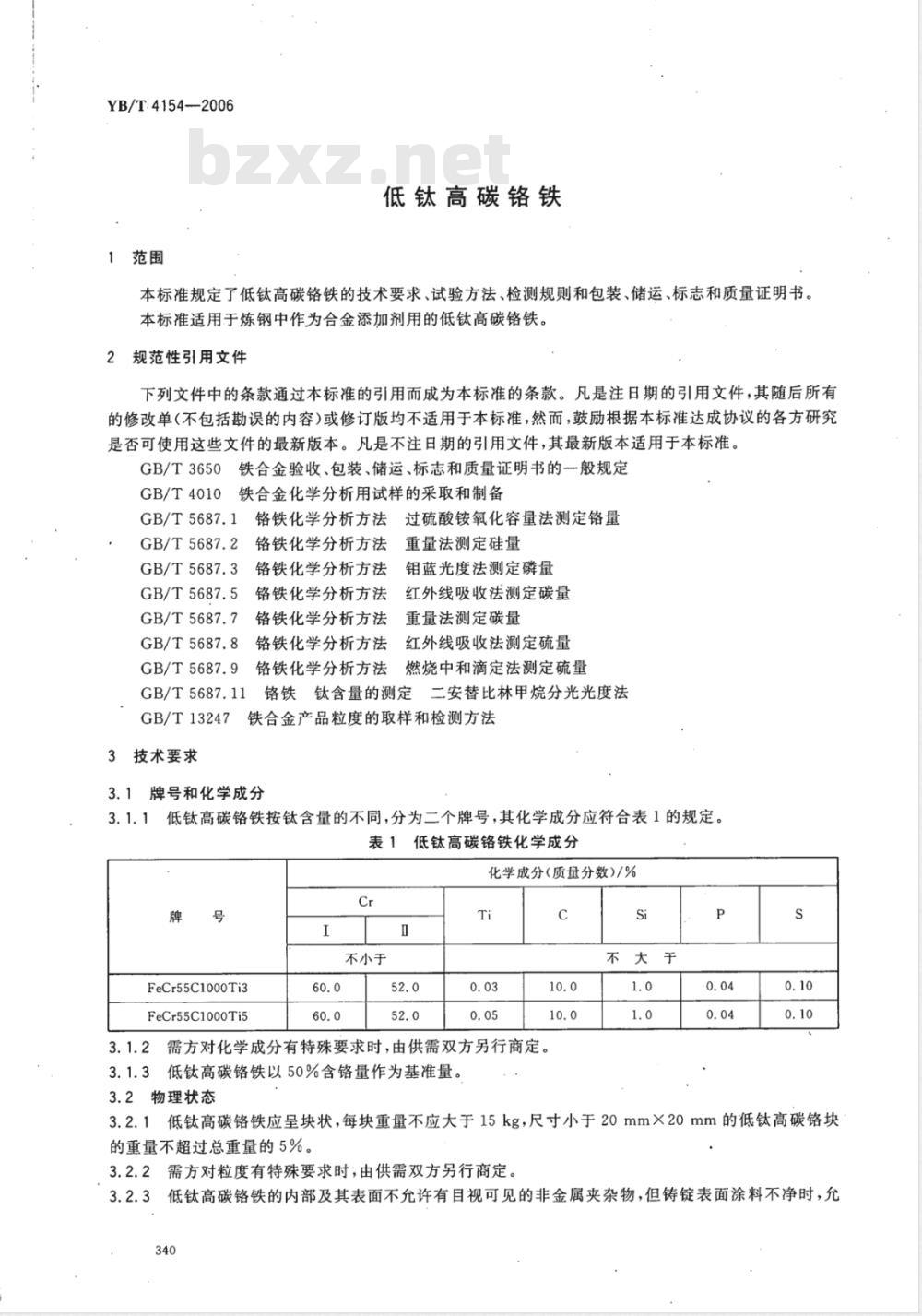

低钛高碳铬铁
本标准规定了低钛高碳铬铁的技术要求、试验方法、检测规则和包装、储运、标志和质量证明书。本标准适用于炼钢中作为合金添加剂用的低钛高碳铬铁。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3650此内容来自标准下载网
GB/T4010
铁合金验收、包装、储运、标志和质量证明书的一般规定铁合金化学分析用试样的采取和制备GB/T5687.1
GB/T5687.2
GB/T5687.3
GB/T5687.5
GB/T5687.7
GB/T5687.8
GB/T5687.9
GB/T5687.11
云过硫酸铵氧化容量法测定铬量铬铁化学分析方法
铬铁化学分析方法
铬铁化学分析方法
铬铁化学分析方法
铬铁化学分析方法
铬铁化学分析方法
铬铁化学分析方法
重量法测定硅量
钼蓝光度法测定磷量
红外线吸收法测定碳量
重量法测定碳量
红外线吸收法测定硫量
燃烧中和滴定法测定硫量
铬铁钛含量的测定
二安替比林甲烷分光光度法
GB/T132474
铁合金产品粒度的取样和检测方法3技术要求
3.1牌号和化学成分
低钛高碳铬铁按钛含量的不同，分为二个牌号，其化学成分应符合表1的规定。3.1.1
表1低钛高碳铬铁化学成分
化学成分（质量分数)/%
FeCr55C1000Ti3
FeCr55C1000Ti5
不小于
3.1.2需方对化学成分有特殊要求时，由供需双方另行商定。3.1.3低钛高碳铬铁以50%含铬量作为基准量。3.2物理状态
不大于
3.2.1低钛高碳铬铁应呈块状，每块重量不应大于15kg，尺寸小于20mm×20mm的低钛高碳铬块的重量不超过总重量的5%。

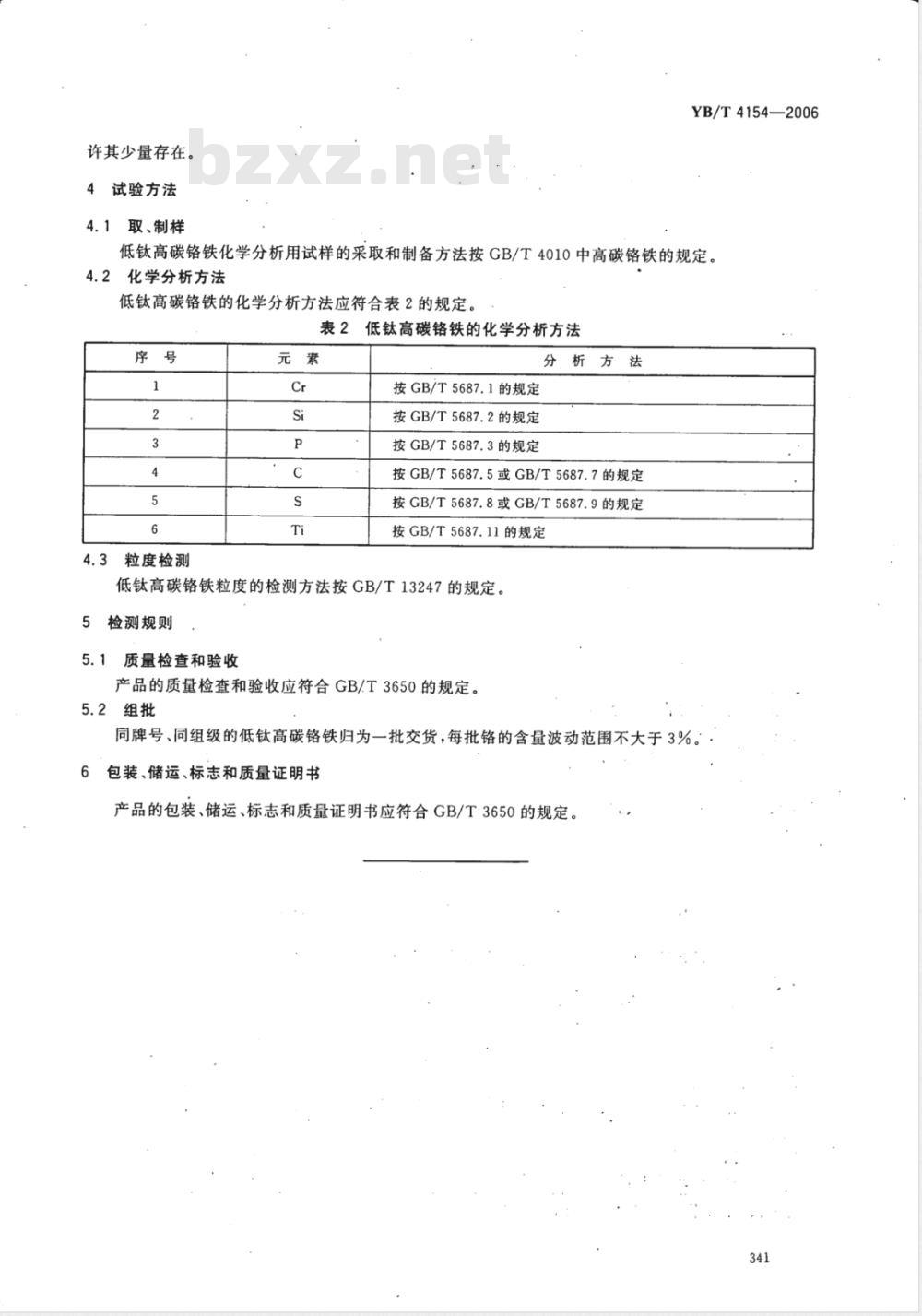

3.2.2需方对粒度有特殊要求时，由供需双方另行商定。3.2.3低钛高碳铬铁的内部及其表面不允许有目视可见的非金属夹杂物，但铸锭表面涂料不净时，允340
许其少量存在。
试验方法
4.1取、制样
YB/T4154—2006
低钛高碳铬铁化学分析用试样的采取和制备方法按GB/T4010中高碳铬铁的规定。4.2化学分析方法
低钛高碳铬铁的化学分析方法应符合表2的规定。低钛高碳铬铁的化学分析方法
4.3粒度检测
分析方法
按GB/T5687.1的规定
按GB/T5687.2的规定
按GB/T5687.3的规定
按GB/T5687.5或GB/T5687.7的规定按GB/T5687.8或GB/T5687.9的规定按GB/T5687.11的规定
低钛高碳铬铁粒度的检测方法按GB/T13247的规定。5
检测规则
5.1质量检查和验收
产品的质量检查和验收应符合GB/T3650的规定。5.2组批
同牌号、同组级的低钛高碳铬铁归为一批交货，每批铬的含量波动范围不大于3%6包装、储运、标志和质量证明书产品的包装、储运、标志和质量证明书应符合GB/T3650的规定。341
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
