【船舶行业标准(CB)】 J类法兰铸钢2.0MPa截止阀

ICS47.020.30
备案号：16187-2005

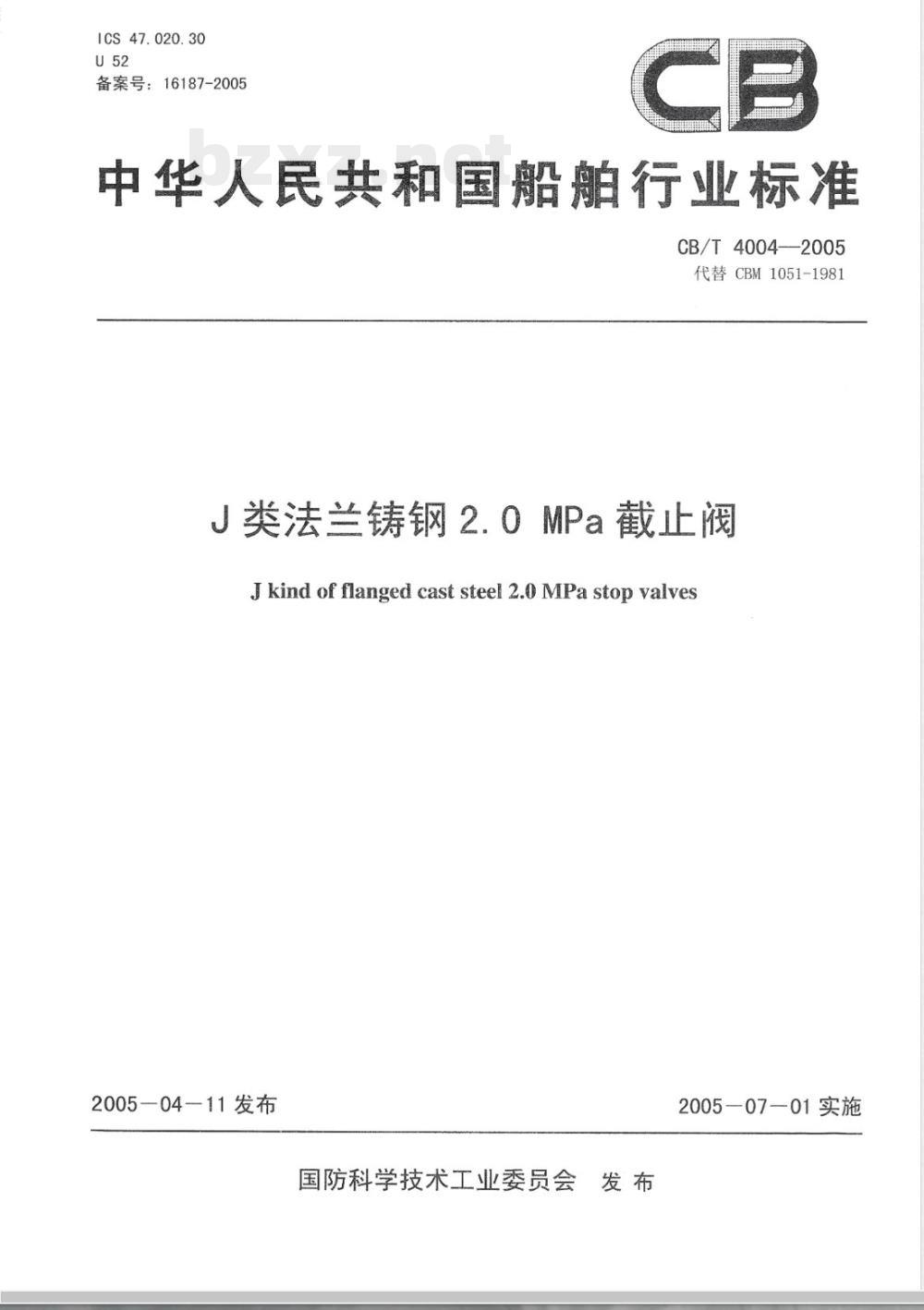

中华人民共和国船舶行业标准
CB/T4004——2005
代替CBM1051-1981
J类法兰铸钢2.0MPa截止阀
J kind of flanged cast steel 2.0 MPa stop valves2005-04-11发布
国防科学技术工业委员会发布
2005—0701实施

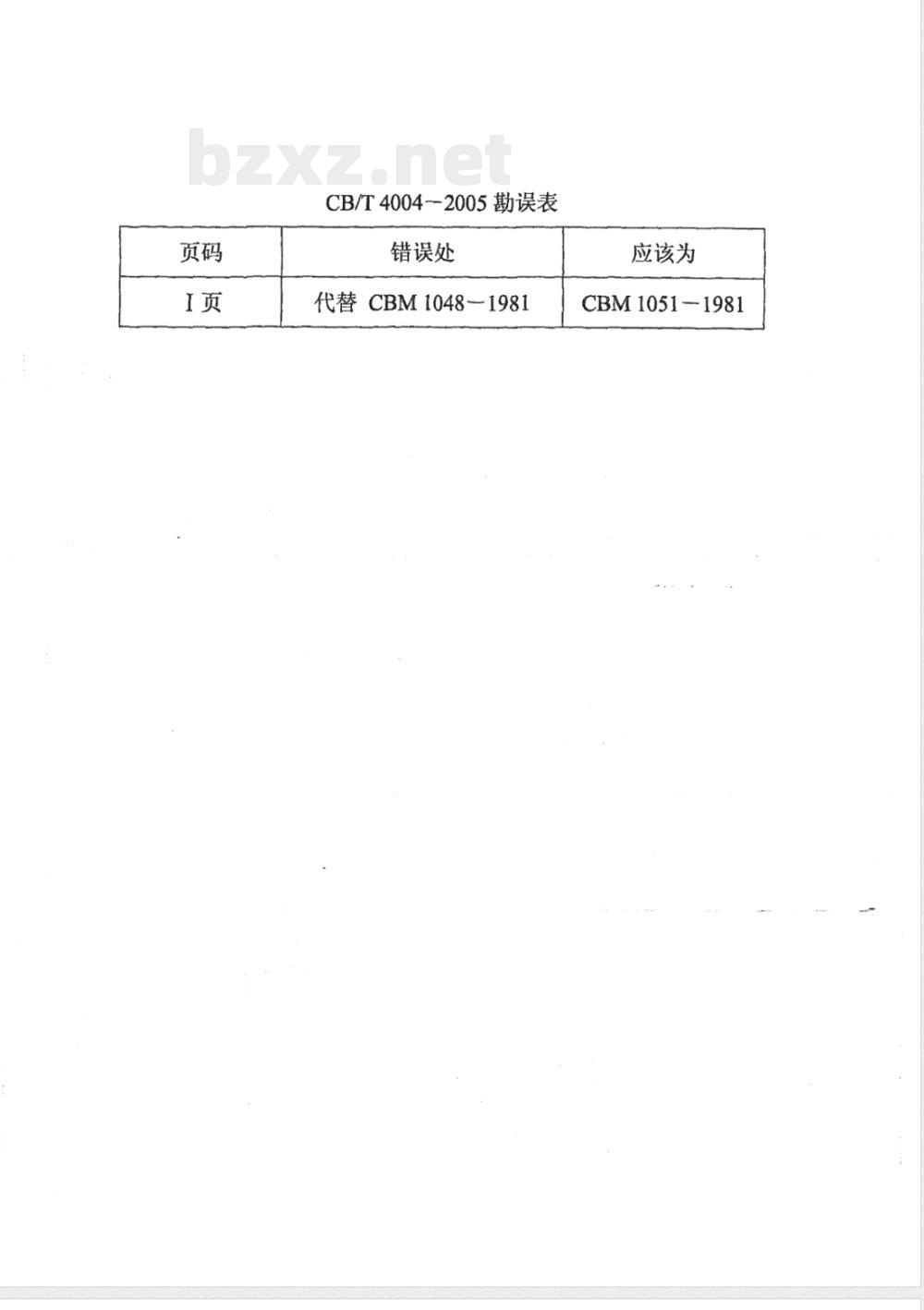

CB/T4004-2005勘误表
错误处
代替CBM1048-1981
应该为
CBM1051-1981
CB/T4004—2005
本标准修改采用日本工业标准JISF7313一1996《船用铸钢20K球形阀》和JISF7314一1996《船用铸钢20K角形阀》（英文版）。本标准规定的法兰连接尺寸和密封面、阀门结构长度与零件尺寸、适用介质、最高工作压力与介质状态的关系等与JISF7313、JISF7314一致。在其他方面，做了如下修改：将采用日本工业标准的阀门统称为J类阀门；a)
把JISF7313一1996的船用铸钢20K球形阀确定为AJ型；b)
c）把JISF7314-1996的船用铸钢20K角形阀确定为BJ型；d）材料参照选用相近的国内材料。有关技术性差异已编入正文中，并在它们所涉及的条款的页边空白处用垂直单线标识。附录A列出了这些技术性差异及其原因以供参考。本标准自实施之日起代替CBM1048一1981《20kgf/cm法兰铸钢截止阀》。本标准的附录A为资料性附录。
本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位：中国船舶工业综合技术经济研究院、大连新船重工有限公司、靖江市远通船用阀门厂、姜堰市海光船舶阀门厂。本标准主要起草人：邱金泉、罗发元、范顺金、严荣琪。本标准有统一施工图样提供。
本标准于1981年首次发布。

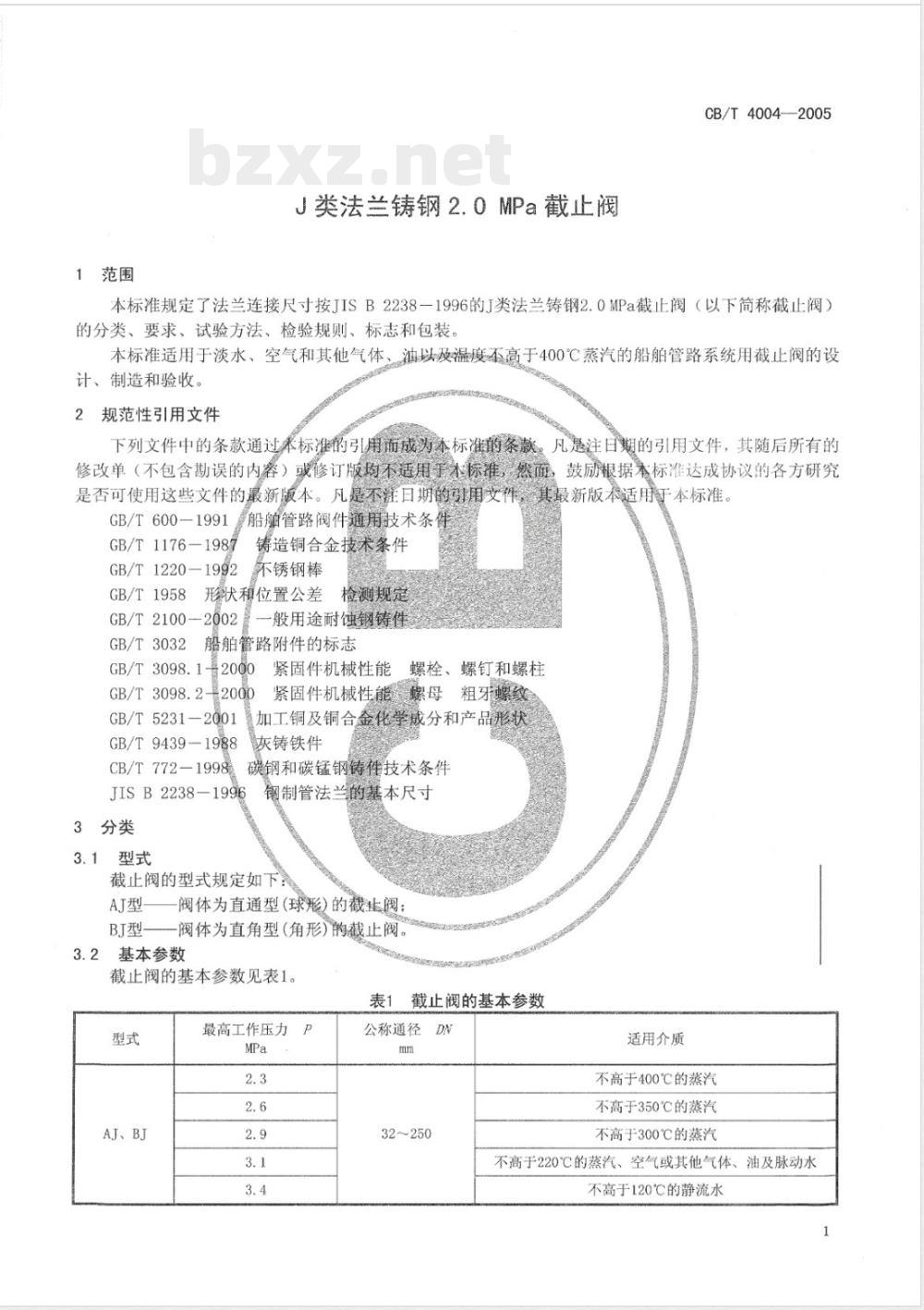

J类法兰铸钢2.0MPa截止阀bZxz.net
CB/T4004——2005
本标准规定了法兰连接尺寸按JISB2238一1996的J类法兰铸钢2.0MPa截止阀（以下简称截止阀）的分类、要求、试验方法、检验规则、标志和包装。本标准适用于淡水、空气和其他气体、油以及温度不高于400℃蒸汽的船舶管路系统用截止阀的设计、制造和验收。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的用文件其最新版本适用于本标准。GB/T600一1991船舱管路阀件通用技术条件GB/T1176-1987
GB/T1220—1992
铸造铜合金技术条件
不锈钢棒
GB/T1958形状和位置公差
GB/T2100-2002
检测规定
一般用途耐蚀钢铸件
船舶管路附件的标志
GB/T3032
GB/T3098.12000
GB/T3098.2-2000
GB/T5231—-2001
GB/T9439-1988
CB/T772—1998
JISB2238-1996
3分类
3.1型式
紧固件机械性能螺栓、螺钉和螺柱紧固件机械性能螺母粗牙螺纹
加工铜及铜合金化学成分和产品形状灰铸铁件
碳钢和碳锰钢铸件技术条件
钢制管法兰的基本尺寸
截止阀的型式规定如下
AJ型-
BJ型-
阀体为直通型(球形)的截止阀；阀体为直角型(角形)的截止阀。3.2
基本参数
截止阀的基本参数见表1。
表1截止阀的基本参数
AJ、BJ
最高工作压力P
公称通径DN
32~250
适用介质
不高于400℃的蒸汽
不高于350℃的蒸汽
不高于300℃的蒸汽
不高于220℃的蒸汽、空气或其他气体、油及脉动水不高于120℃的静流水
CB/T4004—2005

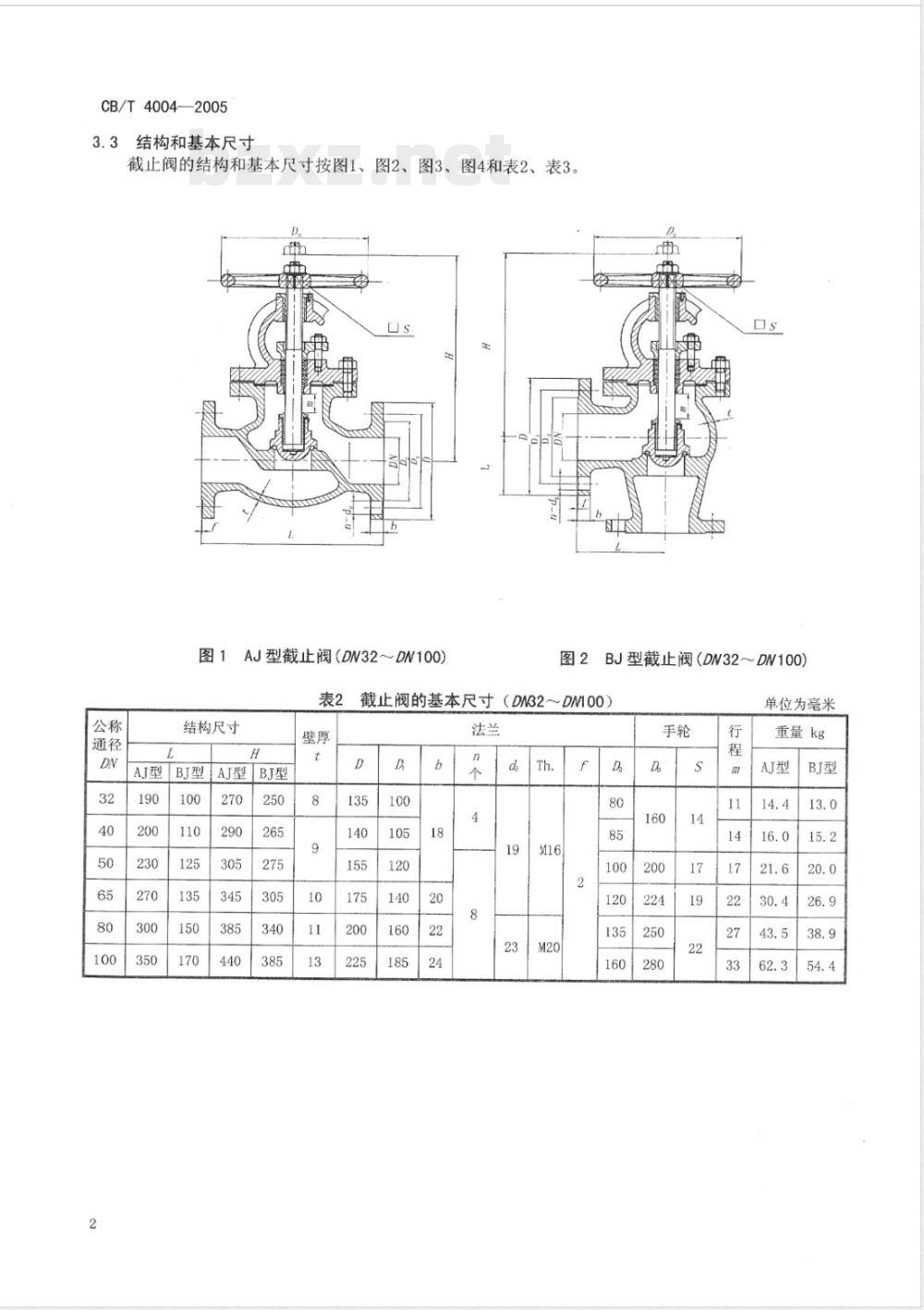

3.3结构和基本尺寸
截止阀的结构和基本尺寸按图1、图2、图3、图4和表2、表3。图1AJ型截止阀（DN32～DN100)
结构尺寸
图2BJ型截止阀（DN32～DN100）截止阀的基本尺寸（DNB2～DM00）法兰
单位为毫米
重量kg
DV≥150用揽式手轮
图3AJ型截止阀（DN125～DN250）表3
结构尺寸
3.4标记示例
AJ型BJ型
CB/T4004——2005
图4BJ型截止阀（DN125～DN250）截止阀的基本尺寸（DM125～DN250）法兰
公称通径为65mm的直通型J类法兰铸钢2.0MPa截止阀标记为：截止阀CB/T4004—2005AJ65
公称通径为65mm的直角型J类法兰铸钢2.0MPa截止阀标记为：截止阀CB/T4002-2005BJ65
4要求
4.1材料
截止阀的主要零件材料见表4。
重量kg
CB/T4004—2005
零件名称
阀体、阀盖
手轮（DN≤125）
手轮（DN≤150）
填料压盖
压紧螺母
螺柱(填料压盖用)
螺母(螺体用）
螺母(填料压盖用)
螺母(阀杆用)
表4截止阀的主要零件材料
不锈钢
灰铸铁
铸锡青铜
铸不锈钢
ZG260-520C
ZG230-450C
ZCuSn5Pb5Zn5
ZG20Cr13
4级或5级
4.2铸件
铸件每炉应至少有毫个带炉号的备查试棒，保存期不少于34.3
阀体在5.1MPa液压下应无渗漏。4.4密封性
4.4.1截止阀阀盘密封面在3.74MPa液压下应无渗漏。4.4.2截止阀压紧螺母与阀盖密封面在8.4MPa液压下填料腔应无可见渗漏。4.5尺寸公差
截止阀的线性寸公差应符合GB/T6001991中3.23.33.10的要求。形位公差
截止阀的形位公差应符合GB/T600—1991中3.1、3.10的要求外观
截止阀的外观应符合GB/600—1991中3.41~3.9的要求
试验方法
铸件试验
标准编号
CB/T772-1998
GB/T1220-1992
GB/T 9439-1988
CB/T772—1998
GB/T1176-1987
GB/T2100-2002
GB/T1220-1992
GB/T3098.1-2000
GB/T3098.2-2000
GB/T3098.2-2000
GB/T5231-2001
铸件的化学成分和力学性能试验方法按GB/T1176—1987、GB/T2100-2002、GB/T9439一1988、CB/T772一1998有关规定进行。结果应符合4.1的要求。5.2强度
截止阀的强度试验方法按GB/T600-1991中4.1.2和4.3.1的规定进行，试验压力5.1MPa。结果应符合4.3的要求。
5.3密封性
5.3.1截止阀的阀盘密封性试验方法按GB/T600-1991中4.2.2和4.3.1的规定进行，试验压力3.7MPa。结果应符合4.4.1的要求
5.3.2截止阀压紧螺母与阀盖密封性试验应在阀体强度试验后，放松填料压盖的情况下进行，试验压力3.4MPa。试验时间10s。结果应符合4.4.2的要求。5.4尺寸公差
截止阀的线性尺寸公差用相应等级的量具检查。结果应符合3.3和4.5的要求。5.5形位公差
截止阀的形位公差按GB/T1958规定的方法检查。结果应符合4.6的要求。5.6外观
截止阀的外观用目测方法检查。结果应符合4.7的要求，6检验规则
6.1检验分类
截止阀的检验分型式检验和出厂检验。6.2型式检验
6.2.1..检验项目
型式检验项目应符合表5的规定
检验项目
铸件化学成分和力学性能
密封性
尺寸公差
形位公差
截止阀型式检验和出厂检验的项目要求的章条号
3.3、4.5
注：“√”表示必检项目；“—”表示不检项目。6.2.2
检验样品数量
截止阀型式检验的样品应为三个。6.2.3判定规则
试验方法的章条号
CB/T4004-—2005
型式检验
出厂检验
截止阀所有样品全部检验项目符合要求，判为型式检验合格；若有不符合要求的项目，应加倍取样复验；若复验仍有不符合要求的项目，则判为型式检验不合格。6.3出厂检验
6.3.1截止阀出厂检验项目按表5规定。6.3.2出厂检验应逐个产品进行。6.3.3全部检验项目符合要求的截止阀判定出厂检验合格：铸件化学成分、力学性能试验若有不符合要求的截止阀，则判为出厂检验不合格；其他项目的检验，若有不符合要求的截止阀，允许返修后进行复验。若复验仍不符合要求，则判该截止阀出厂检验不合格。7标志和包装
7.1截止阀的标志按GB/T3032的规定。7.2截止阀的包装按GB/T600-1991中6.2～6.4.的规定，5
CB/T4004—2005
附录A
（资料性附录）
本标准与JISF7313-1996及JISF7314-1996技术性差异及其原因本标准与JISF7313-1996及JISF7314-1996的技术性差异及其原因见表A.1。表A.1本标准与JISF73131996及JISF7314-1996的技术性差异及其原因本标准的章条编号
日本标准产品名称
球形阀
角形阀
零件名称
阀体、阀盖
填料压盖
压紧螺母
双头螺柱
阀杆螺母
技术性差异
本标准产品名称
直通型截止阀
直角型截止阀
日本材料
SUS403
SUS420J1
SUS420J1
C3604BD
中国材料
ZG260-520C
ZCuSn5Pb5Zn5
ZG20Cr13
ZG230-450C
碳钢8.8级
碳钢4.8级
碳钢8级
碳钢4级或5级
HPb59-1
以适应我国船舶管系
附件术语的规定。
以适应我国国情，采
用我国相近的材料。
按中国国家标准
以适应我国国情，采
用我国相近的材料。
JISF7313-1996和JISF7314--1996中没有规定DN200和DN250两档规格阀杆与手轮相配的方头尺寸，本标准参照JISF7473一1996的相应尺寸予以增加。6
