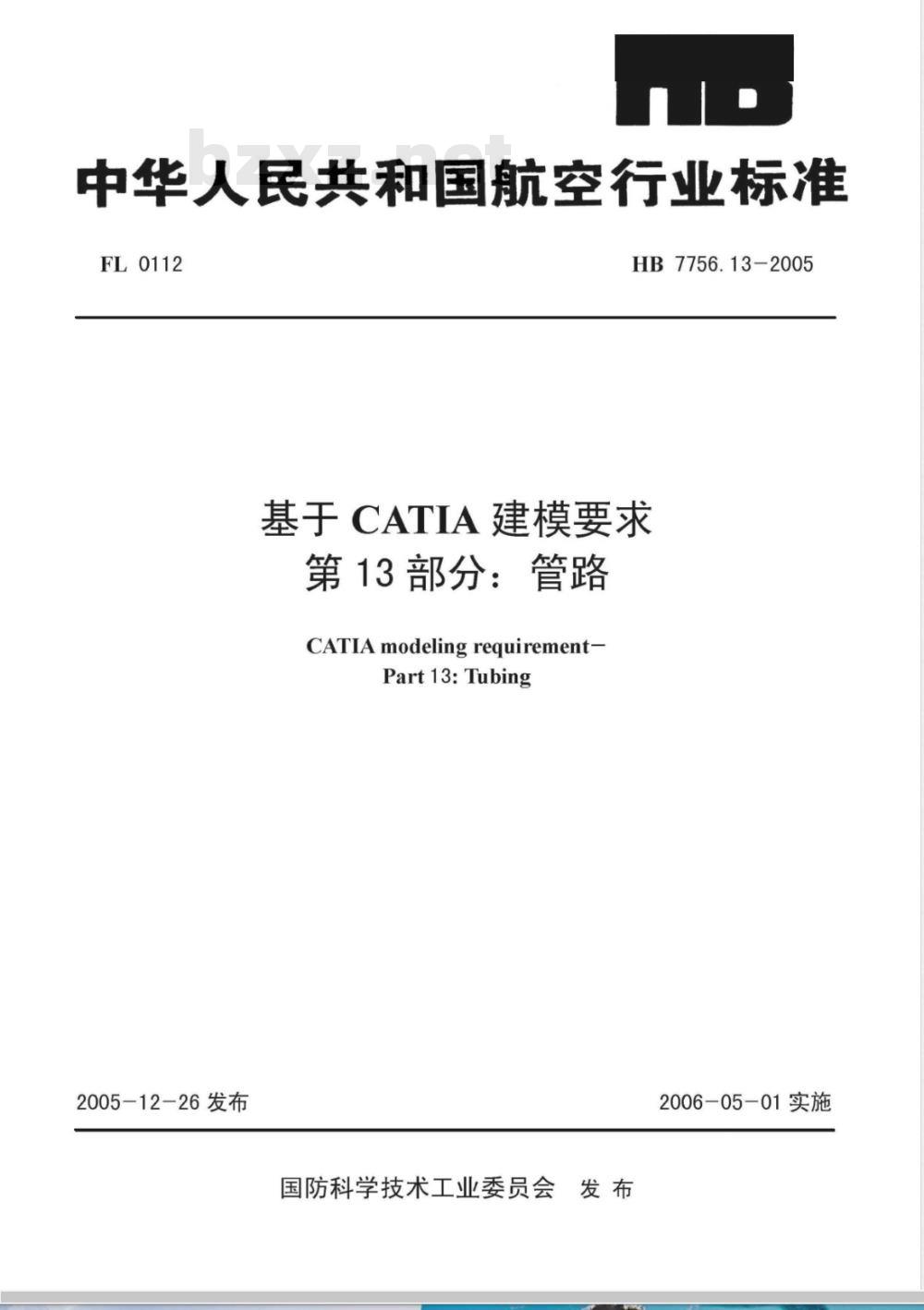

【航空工业行业标准(HB)】 基于CATIA建模要求 第13部分:管路

中华人民共和国航空行业标准
FL0112
2005-12-26发布
HB7756.13-2005
基于CATIA建模要求
第13部分：管路
CATIA modeling requirement-
Part13:Tubing
2006-05-01实施
国防科学技术工业委员会发布

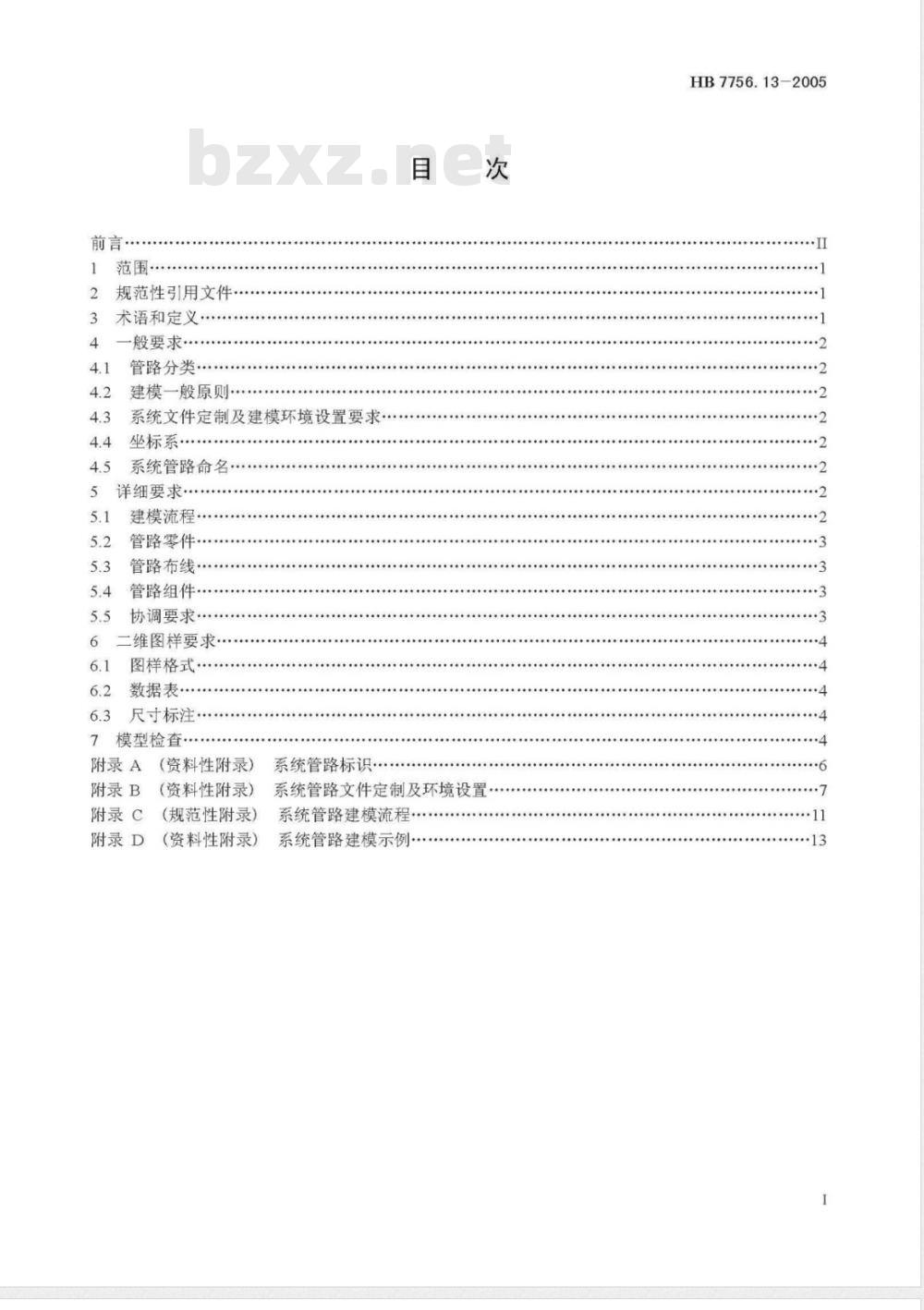

规范性引用文件，
术语和定义
般要求
管路分类
建模一般原则
系统文件定制及建模环境设置要求坐标系·
系统管路命名：
详细要求
建模流程
管路零件
管路布线·
管路组件
协调要求
二维图样要求
图样格式?
数据表
尺寸标注
模型检查
附录A
附录B
附录C
附录 D
(资料性附录）
(资料性附录）
(规范性附录)
(资料性附录)
系统管路标识
系统管路文件定制及环境设置
系统管路建模流程
系统管路建模示例
HB7756.13-2005
HB7756.13-2005

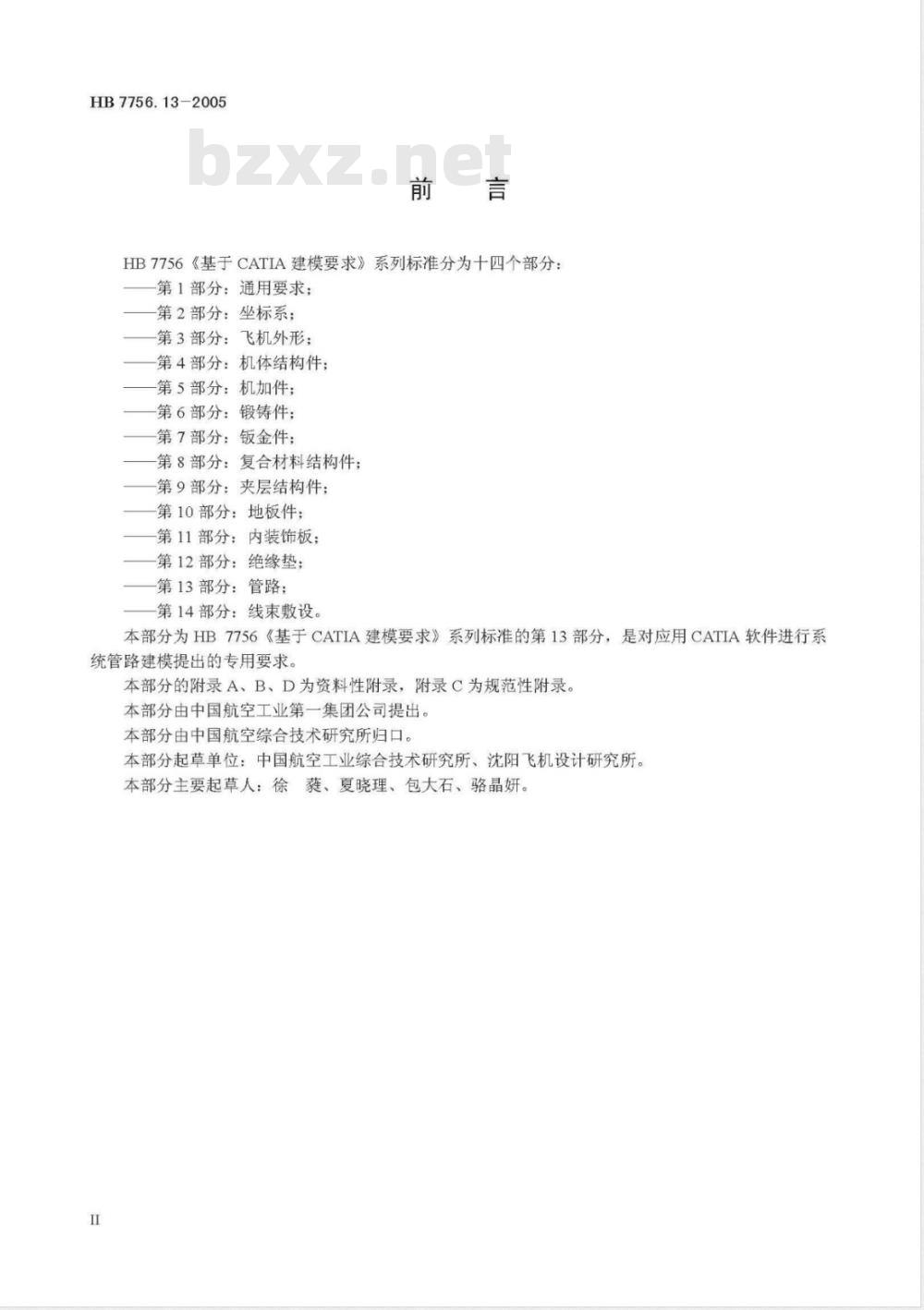

HB7756《基于CATIA建模要求》系列标准分为十四个部分：第1部分：通用要求；
第2部分：坐标系；
第3部分：飞机外形；
第4部分：机体结构件；
第5部分：机加件；
第6部分：锻铸件；
第7部分：钣金件；
第8部分：复合材料结构件；
第9部分：夹层结构件；
第10部分：地板件；
第11部分：内装饰板；
第12部分：绝缘垫；
第13部分：管路；
第14部分：线束敷设。
本部分为HB7756《基于CATIA建模要求》系列标准的第13部分，是对应用CATIA软件进行系统管路建模提出的专用要求。
本部分的附录A、B、D为资料性附录，附录C为规范性附录。本部分由中国航空工业第一集团公司提出。本部分由中国航空综合技术研究所归口。本部分起草单位：中国航空工业综合技术研究所、沈阳飞机设计研究所。本部分主要起草人：徐获、夏晓理、包大石、骆晶妍。I

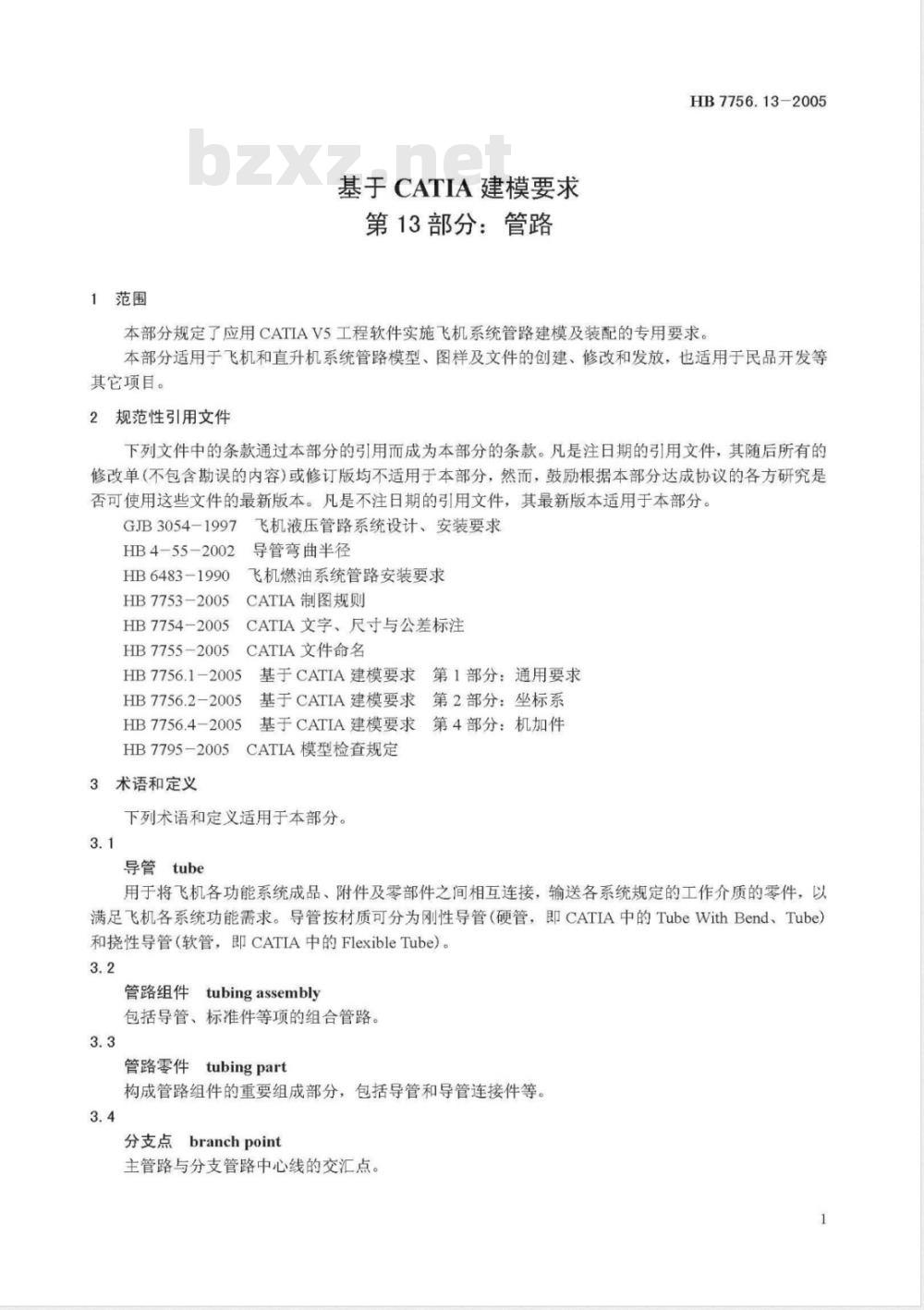

1范围
基于CATIA建模要求
第13部分：管路
HB7756.13-2005
本部分规定了应用CATIAV5工程软件实施飞机系统管路建模及装配的专用要求。本部分适用于飞机和直升机系统管路模型、图样及文件的创建、修改和发放，也适用于民品开发等其它项目。
2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GJB3054-1997
HB4-55-2002
HB6483-1990
HB7753-2005
HB7754-2005
HB7755-2005
HB7756.1-2005
飞机液压管路系统设计、安装要求导管弯曲半径
飞机燃油系统管路安装要求
CATIA制图规则
CATIA文字、尺寸与公差标注
CATIA文件命名此内容来自标准下载网
基于CATIA建模要求第1部分：通用要求HB7756.2-2005
HB7756.4-2005
HB7795-2005
3术语和定义
基于CATIA建模要求
第2部分：坐标系
基于CATIA建模要求
第4部分：机加件
CATIA模型检查规定
下列术语和定义适用于本部分。3.1
导管tube
用于将飞机各功能系统成品、附件及零部件之间相互连接，输送各系统规定的工作介质的零件，以满足飞机各系统功能需求。导管按材质可分为刚性导管（硬管，即CATIA中的TubeWithBend、Tube）和挠性导管（软管，即CATIA中的FlexibleTube)。3.2
管路组件tubingassembly
包括导管、标准件等项的组合管路3.3
管路零件tubingpart
构成管路组件的重要组成部分，包括导管和导管连接件等。3.4
分支点branchpoint
主管路与分支管路中心线的交汇点。1
