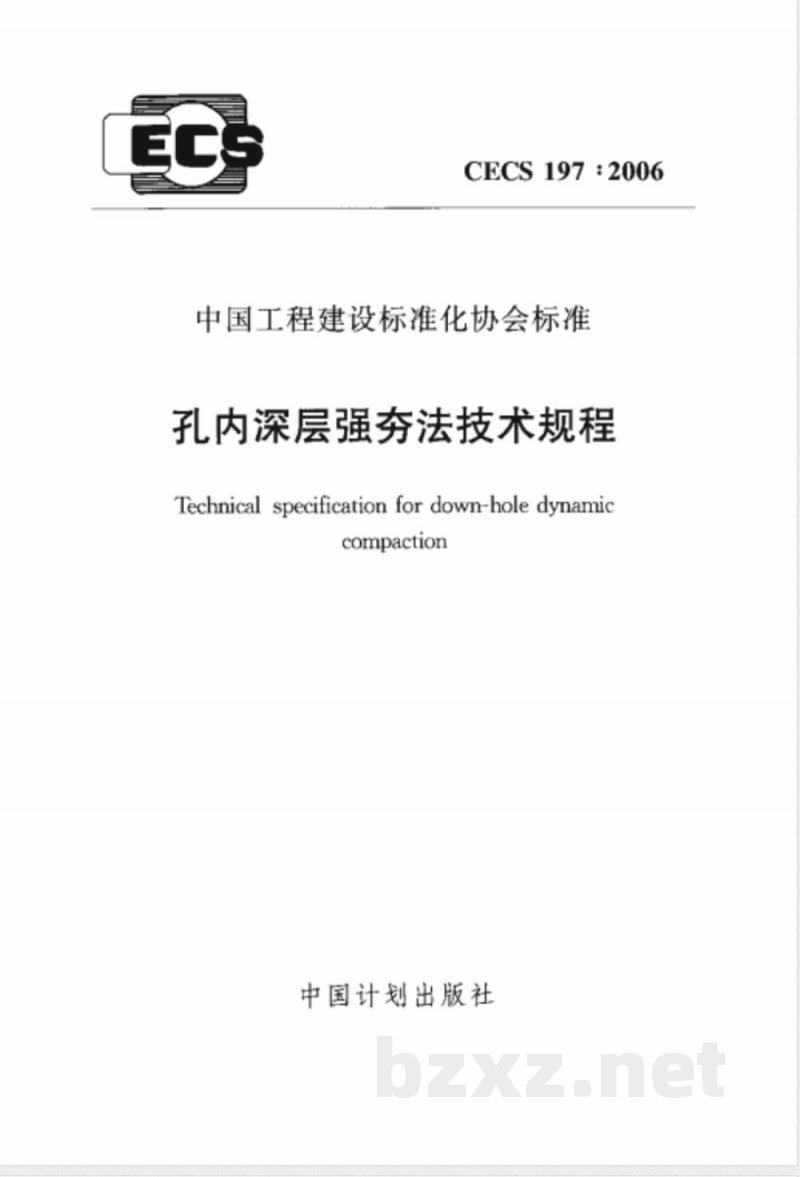

【其他行业标准】 孔内深层强夯法技术规程(附条文说明)

CECS197：2006
中国工程建设标准化协会标准
孔内深层强夯法技术规程
Technical specification for down-hole dynamiccompaction
中国计划出版社

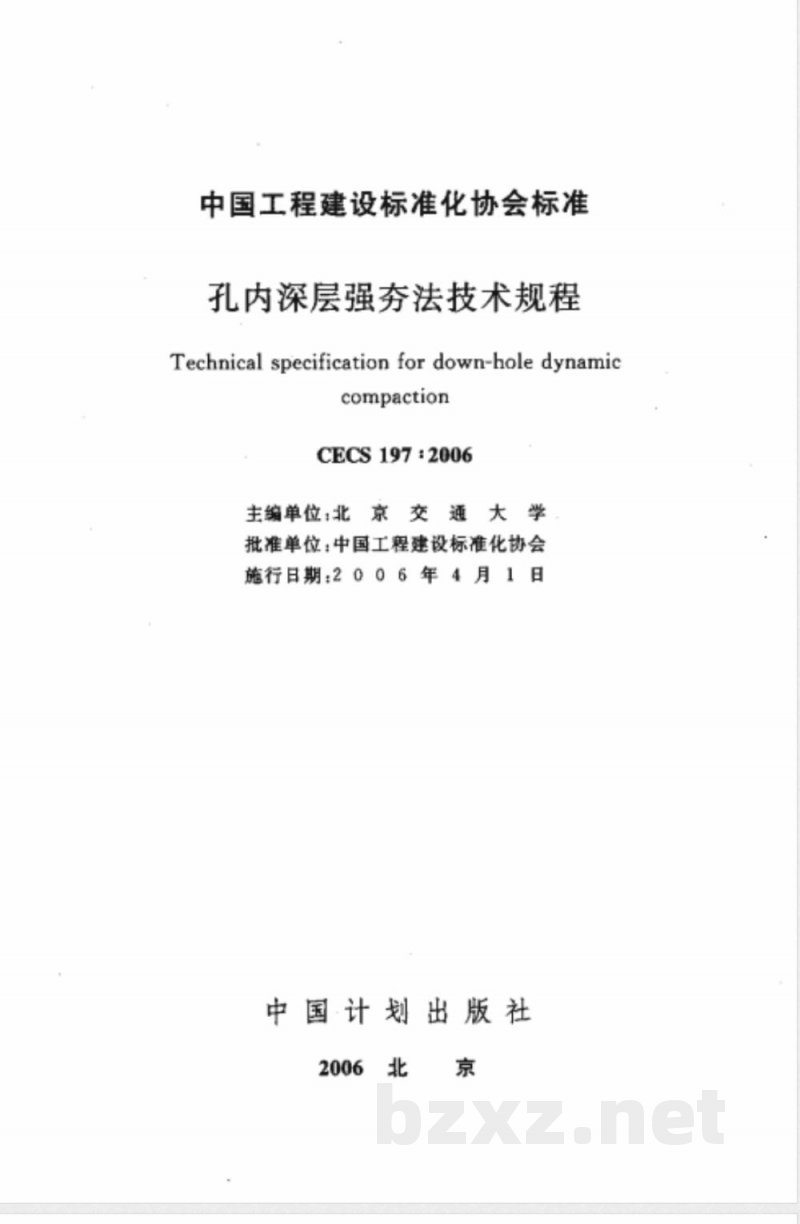

中国工程建设标准化协会标准
孔内深层强夯法技术规程
Technical specification for down-hole dynamiccompaction
CECS197:2006
主编单位北京交通大学
批准单位：中国工程建设标准化协会施行日期：2006年4月1日
中国计划出版社
2006北

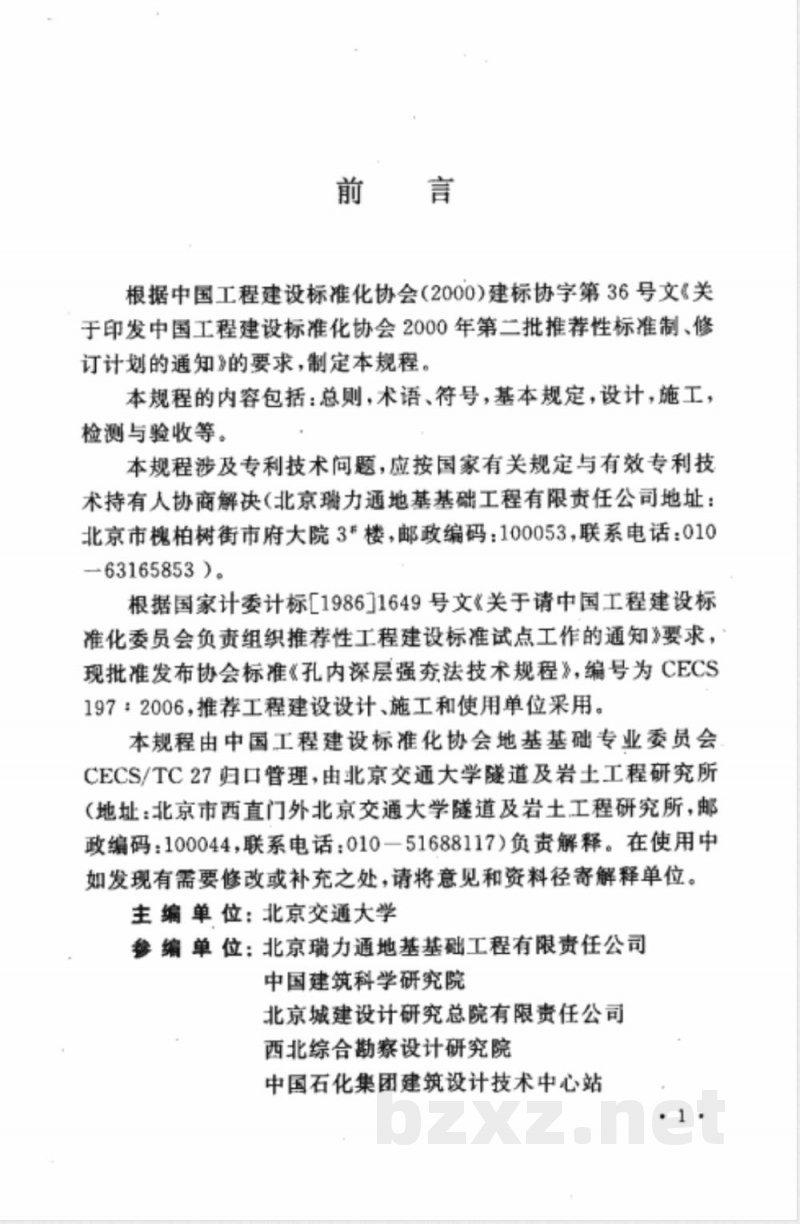

根据中国工程建设标准化协会（2000)建标协字第36号文《关于印发中国工程建设标准化协会2000年第二批推荐性标准制、修订计划的通知》的要求，制定本规程。本规程的内容包括：总则，术语、符号，基本规定，设计，施工，检测与验收等。此内容来自标准下载网
本规程涉及专利技术间题，应按国家有关规定与有效专利技术持有人协商解决（北京瑞力通地基基础工程有限责任公司地址：北京市槐柏树街市府大院3*楼，邮政编码：100053，联系电话：01063165853）。
根据国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》要求，现批准发布协会标准《孔内深层强夯法技术规程》，编号为CECS197：2006，推荐工程建设设计、施工和使用单位采用。本规程由中国工程建设标准化协会地基基础专业委员会CECS/TC27归口管理，由北京交通大学隧道及岩土工程研究所（地址：北京市西直门外北京交通大学隧道及岩土工程研究所，邮政编码：100044，联系电话：010一51688117）负责解释。在使用中如发现有需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：北京交通大学

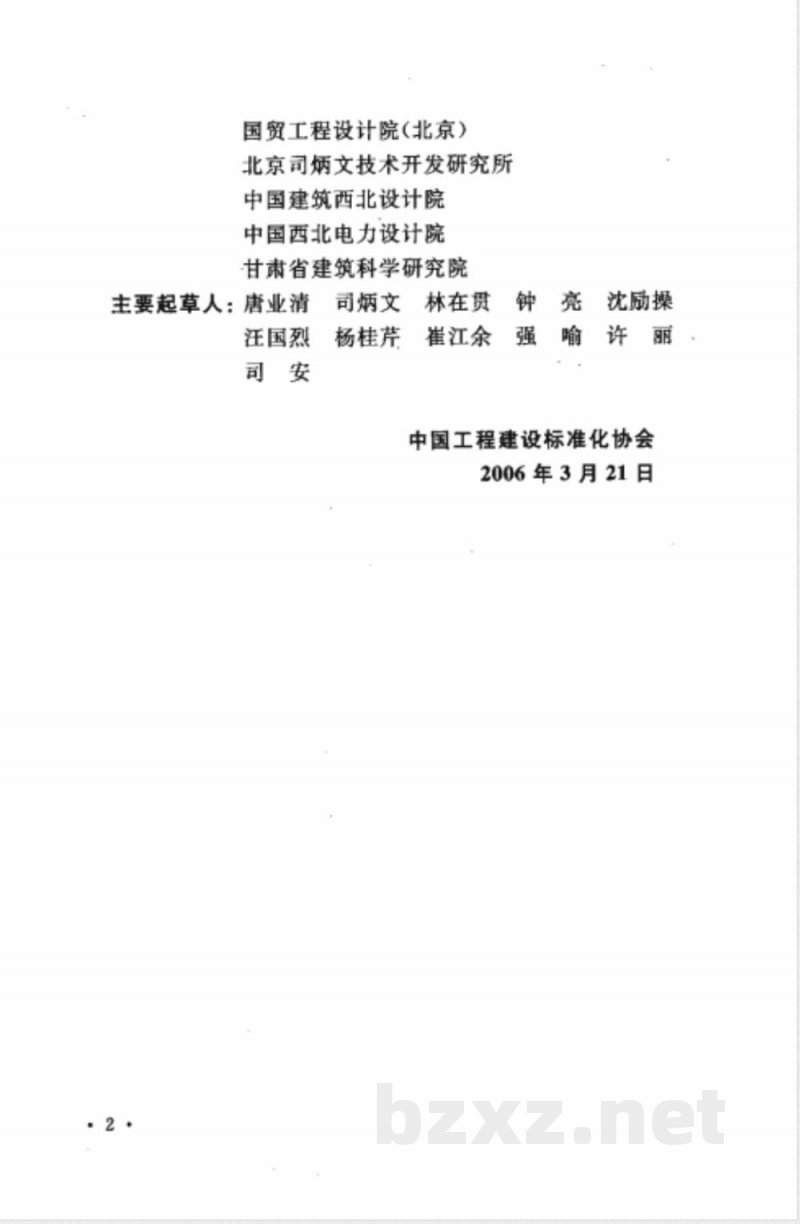

参缩单位：北京瑞力通地基基础工程有限责任公司中国建筑科学研究院
北京城建设计研究总院有限责任公司西北综合勘察设计研究院
中国石化集团建筑设计技术中心站国贸工程设计院（北京）
北京司炳文技术开发研究所
中国建筑西北设计院
中国西北电力设计院
甘肃省建筑科学研究院
主要起草人：唐业清
汪国烈
司炳文
杨桂芹
林在贯钟亮
沈励操
崔江余强喻许丽
中国工程建设标准化协会
2006年3月21日

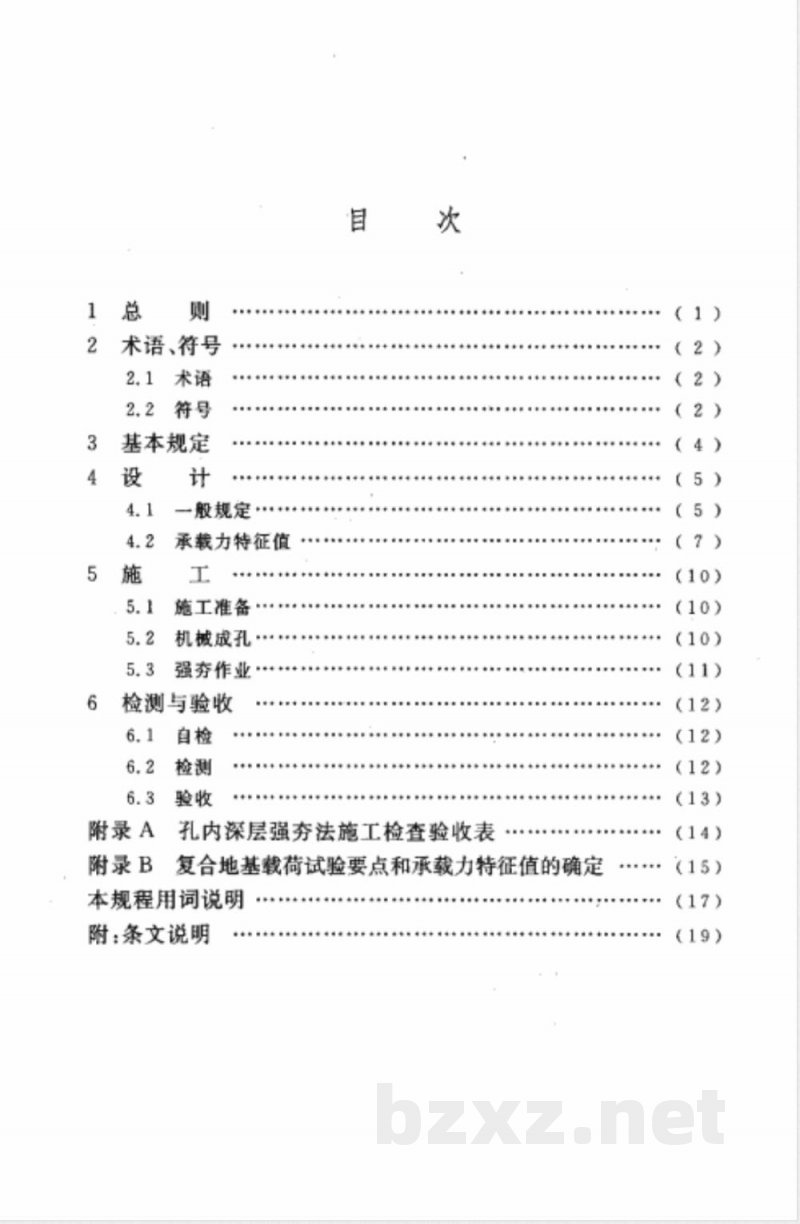

术语、符号
2.1术语
3基本规定
一般规定
承载力特征值
施工准备：
机械成孔
强夯作业
检测与验收
附录A
附录B
孔内深层强夯法施工检查验收表..
复合地基载荷试验要点和承载力特征值的确定本规程用词说明
附：条文说明
1总则
1.0.1为了在孔内深层强夯法处理地基时贯彻国家技术、经济、环保政策，遵循安全适用、技术先进、经济合理、确保质量、保护环境等原则，制定本规程。
1.0.2采用本规程时，应根据场地条件、工程特点、使用要求、材料供应情况、施工条件等因素做到因地制宜、就地取材，保护环境、精心设计、精心施工。
1.0.3本规程适用于建（构）筑物、铁路、公路、机场、港口等工程的地基处理，并可用于无机无毒固体垃圾的消纳处理。1.0.4采用孔内深层强夯法处理地基时，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。2术语、符号
2.1术语
2.1.1孔内深层强夯法down-holedynamiccompaction一种深层地基处理方法。该方法先成孔至预定深度，然后自下而上分层填料强夯或边填料边强夯，形成高承载力的密实桩体和强力挤密的桩间土（以下简称DDC法）。2.1.2碴土桩复合地基compositesubgradeofslag-soilpile用建筑垃圾、杂土、素土、石料、灰土、无毒工业废料及它们的混合物等为填料，以DDC法形成具有较高承载力的复合地基。2.1.3串珠状桩beadingpile
由下至上形成串珠状的桩体。
2.1.4扩底桩under-reamedpile
在底部形成扩大头的体。
2.1.5地基处理深度depthofgroundtreatment地基处理设计顶面标高至处理后有效影响深度的距离。2.1.6成孔深度holedepth
地基处理场地顶面标高至成孔底部的距离。2.2符号
串珠宽于桩体的部分底面积的水平投影：桩端(扩大头)水平投影面积：
一桩串珠周围侧表面积；
主桩按土层分段的桩周表面积；Am-桩身平均横截面面积;
一夯后桩身平均直径或成孔直径：d。一单桩挤密影响圆的直径；
复合地基的压缩模量；
E,桩间土的压缩模量；
E。——--地基变形模量：
复合地基承载力特征值：
桩体单位截面积承载力特征值；桩间土的承载力特征值：
桩体试块抗压强度平均值；
面积置换率，m=d\/d；
桩土应力比；
主端（扩大头）持力层的端阻力特征值：主桩侧的摩阻力特征值；
桩串珠底端土的端阻力特征值：桩串珠周围土的侧阻力特征值；单桩竖向承载力特征值；
主桩（包括桩端扩大头）竖向承载力特征值：Rh
一串珠状桩的竖向承载力特征值。3基本规定
3.0.1DDC法适用于素填土、杂填土、砂土、粉土、粘性土、湿陷性黄土、淤泥质土等地基的处理。3.0.2DDC法处理地基应采用素土、砂土、碎石、建筑固体垃圾、工业废料、灰土、混凝土以及其他的非度蚀性混合物，对地下水无污染的材料作为桩体填料。
3.0.3DDC法处理地基的设计，应根据工程类别、场地条件、周边环境和上部结构设计对地基处理的深度、承载力、沉降变形等要求，比选确定。
3.0.4DDC法处理地基应根据地基处理设计方案进行工程试桩，调整和确定设计、施工参数。3.0.5DDC法处理的地基应遵照本规程和国家现行有关标准的规定进行检测和验收。
4设计
4.1一般规定
设计前应具备下列资料和条件：场地岩土工程勘察报告；
拟建工程的结构类型、荷载大小和使用要求；周边既有的地上、地下建（构)筑物的状况：地基处理后要求达到的各项技术指标。根据场地的工程性质、环境条件，可选用钻孔、掏孔或重锤夯击成孔。
4.1.3孔内深层强夯的桩端宜置于性状较好的土层上。当有软弱下卧层时，应经过验算来确定地基处理深度。4.1.4DDC法处理地基深度不宜大于30m。处理后的复合地基承载力特征值不宜大于600kPa。4.1.5整片地基处理宽度应根据地基处理深度、地基岩土特性和建筑物的特征而定。自基础侧边外延宽度可采用地基处理深度的1/3，当体填料为活性胶结性材料时，可适当减少或不外延。
4.1.6桩顶与基础之间应设置褥挚层。褥挚层厚度应为150～300mm，材料可选用碎石、中粗砂或灰土垫层。4.1.7桩间距应根据设计要求确定。常用的成孔方法，孔径、中心距应按表4.1.7确定。
表4,1.7成孔方法、孔径、中心距威孔方法
机械钻孔、掏孔
成孔直径（mm）
400~1500
中心距(mm）
2. 0~3. 0d
夯后桩径（mm）
550~2000
成充方法
夯锤重(t)
10~20t
成孔直径。
续表4.1.7
成孔直径（mm）
5001000
1000~1400
1400~2000
中心距(mm)
夯后槛径(mm）
600~1500
1500~2000
2000~3000
4.1.8桩孔内的填料应根据地基处理的目的和要求选用便于取得的材料。桩体质量应根据其强度采用动力触操或压实系数控制。当为素土或灰土桩时，压实系数不应小于0.95。触探击数按勘察规范评定。
桩孔内填料、最优含水量应通过试验确定，也可按当地经验确定。填料的粒径、配比可参照表4.1.9确定。表4.1.9
素土桩
碎石桩
灰土桩
生石灰桩
三合土
粉煤灰桩
水泥土桩
黄土、粉士，砂土。
粘黏土、杂土
土、碎砖瓦、砂、石料、
混凝土块、无害的工业度料
及其混合物
碎石、石屑
石灰、土
生石灰块、粉煤灰
灰，土，殖土
粉煤灰或粉灰、土
水泥、土
填料的粒径、配比
填料粒径
≤(～)成孔直经
)成孔直径
《（～)腹孔直径
灰：≤10~20mm
》成孔直径
一)成孔直径
量成孔直径
注：1表中填料的有机物含量不应超过10%；2对于细粒土的含水量应由最优含水量控制。6
单组分、双组分
减多组分的
混合桩体
单组分、双组分
或多组分的
混合桩体
碎石或
碎石夹石屑
2:8,3:7
1: 2~4
