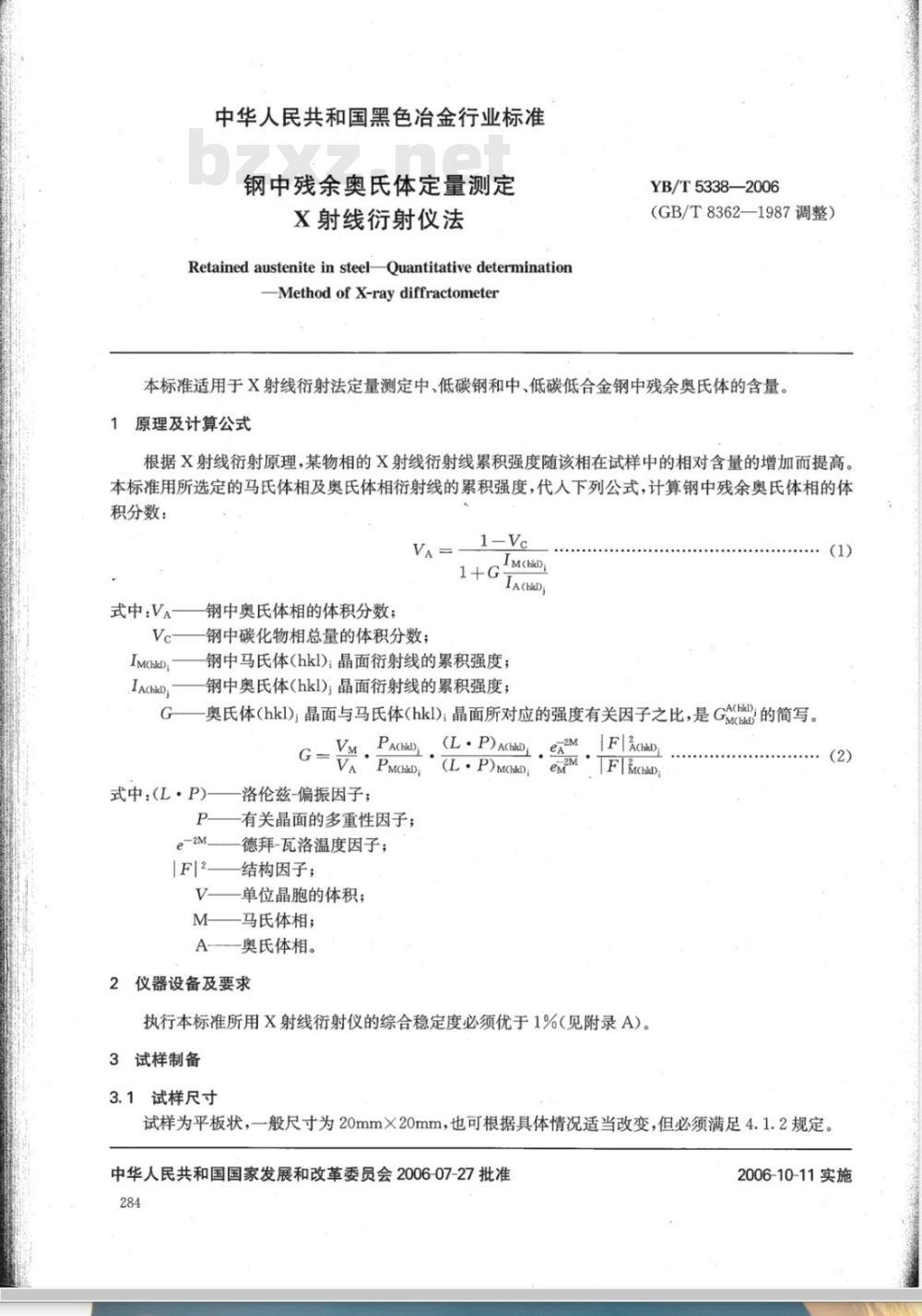

【冶金行业标准(YB)】 钢中残余奥氏体定量测定 X射线衍射仪法

中华人民共和国黑色冶金行业标准钢中残余奥氏体定量测定
X射线衍射仪法
Retained austenite in steelQuantitativedetermination-MethodofX-raydiffractometerYB/T5338—2006
（GB/T8362—1987调整）
本标准适用于X射线衍射法定量测定中、低碳钢和中、低碳低合金钢中残余奥氏体的含量。原理及计算公式
根据X射线衍射原理，某物相的X射线衍射线累积强度随该相在试样中的相对含量的增加而提高。本标准用所选定的马氏体相及奥氏体相衍射线的累积强度，代人下列公式，计算钢中残余奥氏体相的体积分数：
式中：VA
Ichkl);
IachkD,
钢中奥氏体相的体积分数；
钢中碳化物相总量的体积分数；1-Vc
IM(hkD),
IAchil);
钢中马氏体(hkl)；晶面衍射线的累积强度；钢中奥氏体（hkl)，晶面衍射线的累积强度；奥氏体(hkl);晶面与马氏体(hkl)：晶面所对应的强度有关因子之比，是GA(D)的简写。VM.PA(MD).(L.P)A(hD).9
eA2M|F|Achkl)
·eM TFlkchD,
VA\PM(hkD);\(L.P)M(hkD),
式中：(L·P)—
洛伦兹-偏振因子；
有关晶面的多重性因子；
德拜-瓦洛温度因子；
结构因子；
单位晶胞的体积；
马氏体相；
A-奥氏体相。
2仪器设备及要求
执行本标准所用X射线衍射仪的综合稳定度必须优于1%（见附录A）。3试样制备
3.1试样尺寸
试样为平板状，一般尺寸为20mm×20mm，也可根据具体情况适当改变，但必须满足4.1.2规定。中华人民共和国国家发展和改革委员会2006-07-27批准284
2006-10-11实施

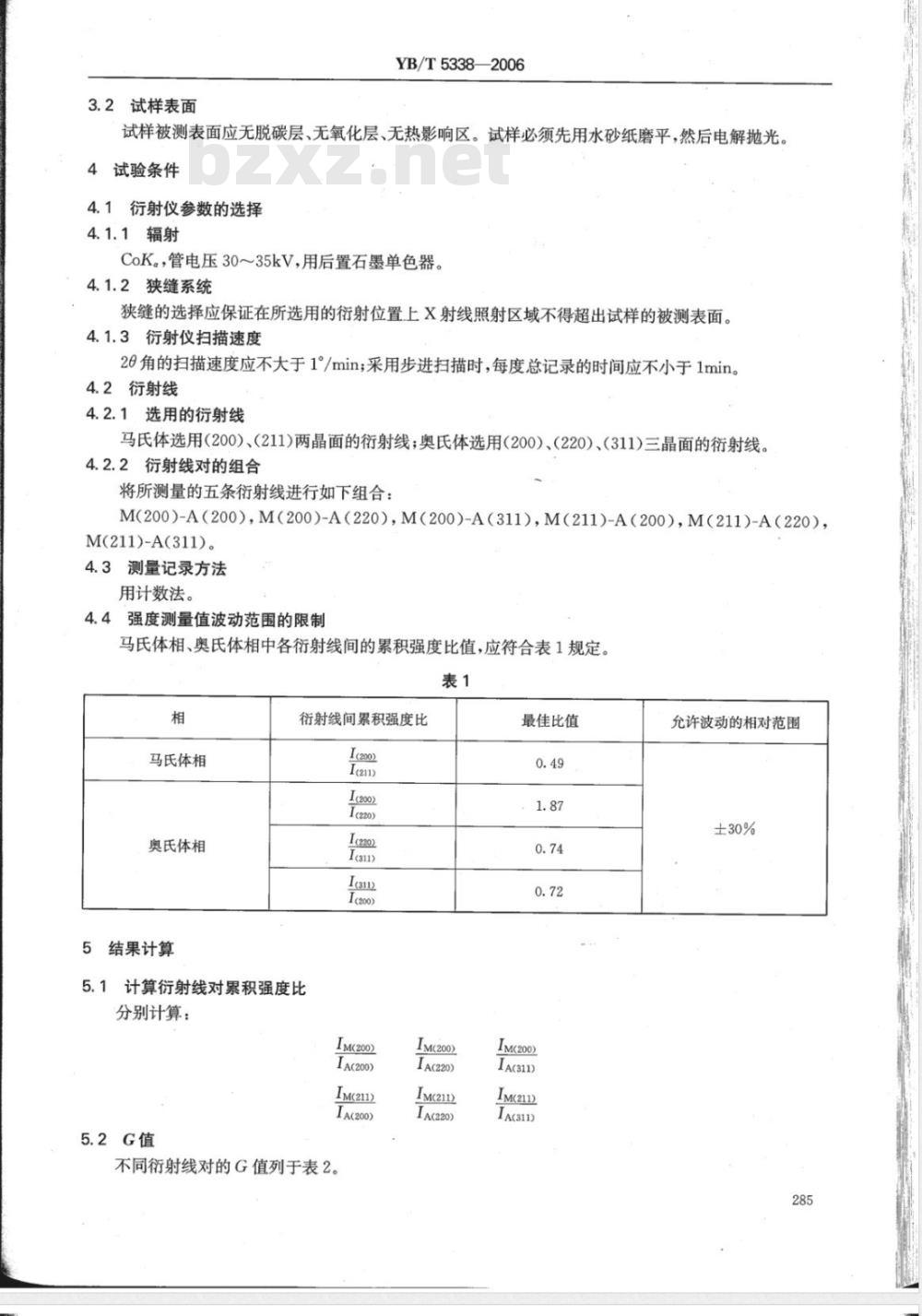

3.2试样表面
YB/T5338—2006
试样被测表面应无脱碳层、无氧化层、无热影响区。试样必须先用水砂纸磨平，然后电解抛光。4试验条件
4.1衍射仪参数的选择
4.1.1辐射
CoK。，管电压30～35kV，用后置石墨单色器。4.1.2狭缝系统
狭缝的选择应保证在所选用的衍射位置上X射线照射区域不得超出试样的被测表面。4.1.3衍射仪扫描速度
20角的扫描速度应不大于1°/min；采用步进扫描时，每度总记录的时间应不小于1min。4.2衍射线
4.2.1、选用的衍射线
马氏体选用（200）、（211)两晶面的衍射线；奥氏体选用（200）、（220）、（311)三晶面的衍射线。4.2.2衍射线对的组合
将所测量的五条衍射线进行如下组合：M(200)-A（200),M(200)-A（220),M(200)-A（311),M(211)-A(200)M(211)-A（220)，M(211)-A(311)。
4.3测量记录方法
用计数法。
4.4强度测量值波动范围的限制
马氏体相、奥氏体相中各衍射线间的累积强度比值，应符合表1规定。表1
马氏体相
奥氏体相
5结果计算
衍射线间累积强度比
5.1计算衍射线对累积强度比
分别计算：
IM(002
TA(200)
IM(211)
TA(200

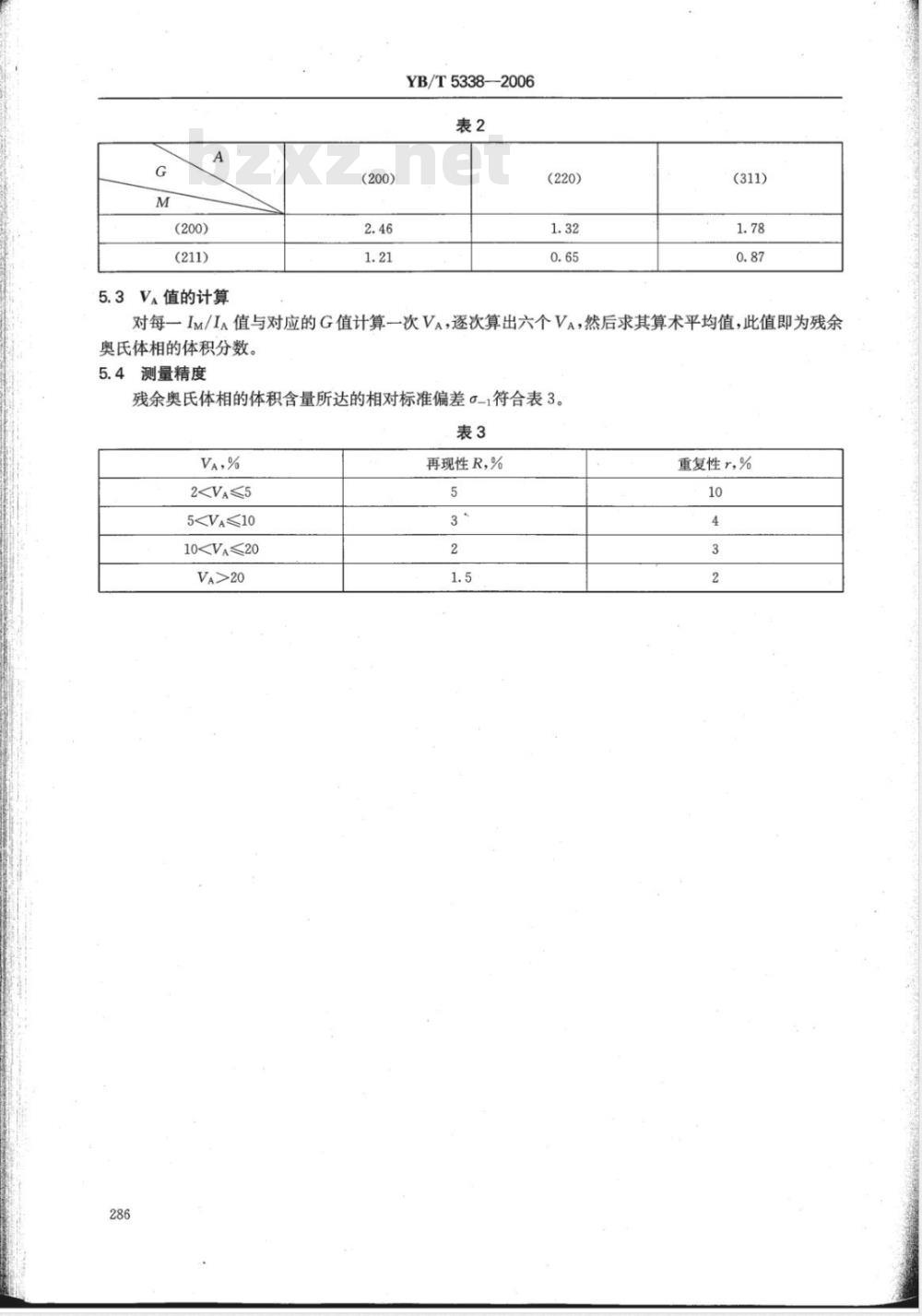

不同衍射线对的G值列于表2。
IM(200)
TA(220)
IM(211)
IA(220)Www.bzxZ.net
最佳比值
IM(200)
IA(311)
IM(211)
IA(311)
允许波动的相对范围
5.3V值的计算
YB/T5338—2006
对每一IM/IA值与对应的G值计算一次VA，逐次算出六个VA，然后求其算术平均值，此值即为残余奥氏体相的体积分数。
5.4测量精度
残余奥氏体相的体积含量所达的相对标准偏差。-1符合表3。表3
2510再现性R，%
重复性r,%
YB/T5338—2006

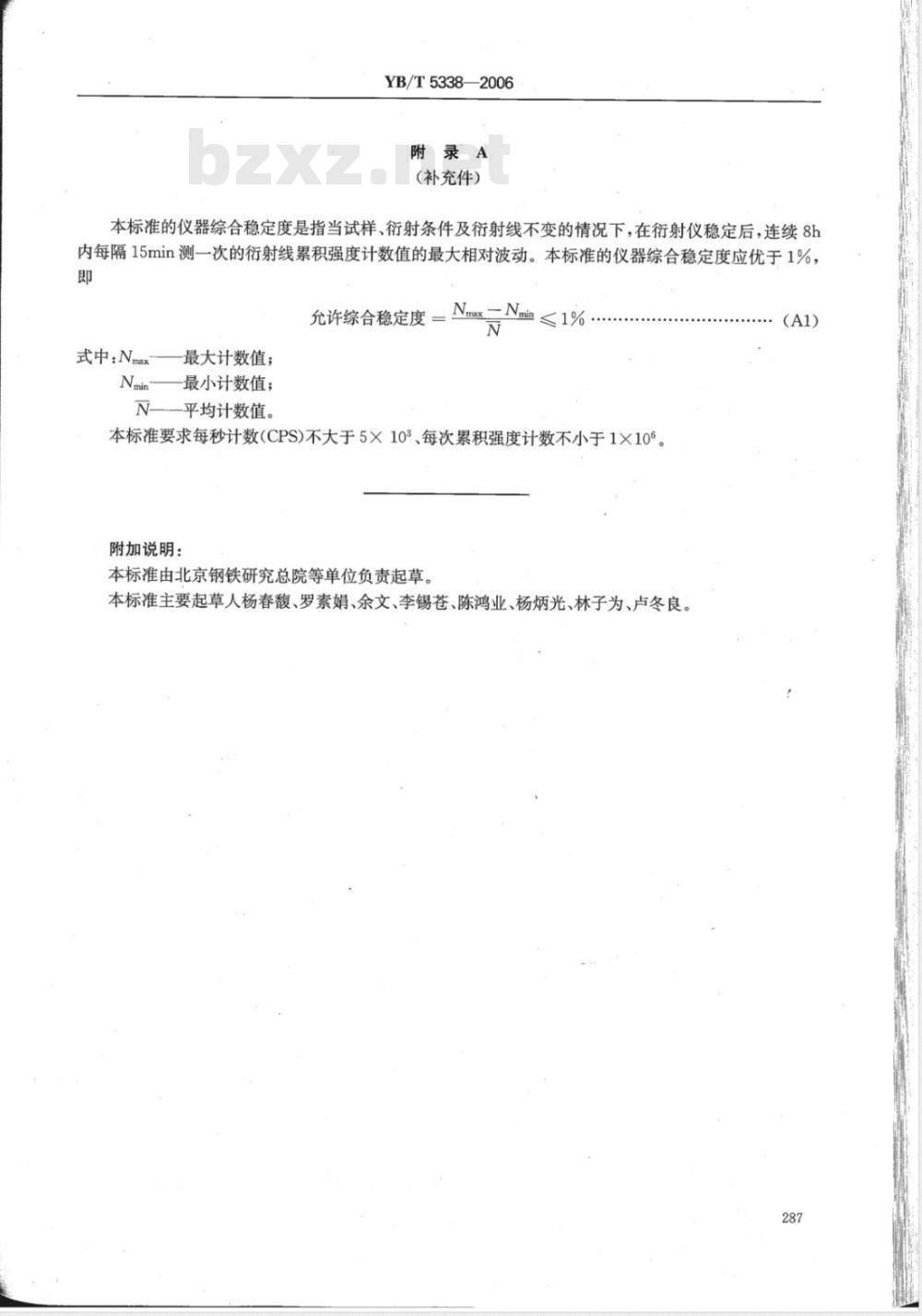

附录A
(补充件）
本标准的仪器综合稳定度是指当试样、衍射条件及衍射线不变的情况下，在衍射仪稳定后，连续8h内每隔15min测一次的衍射线累积强度计数值的最大相对波动。本标准的仪器综合稳定度应优于1%即
允许综合稳定度
式中：Nmax最大计数值；
一最小计数值；
N平均计数值。
本标准要求每秒计数(CPS)不大于5×103、每次累积强度计数不小于1×106附加说明：
本标准由北京钢铁研究总院等单位负责起草。本标准主要起草人杨春馥、罗素娟、余文、李锡苍、陈鸿业、杨炳光、林子为、卢冬良。(A1)
